Замена, разборка и сборка блока К/В

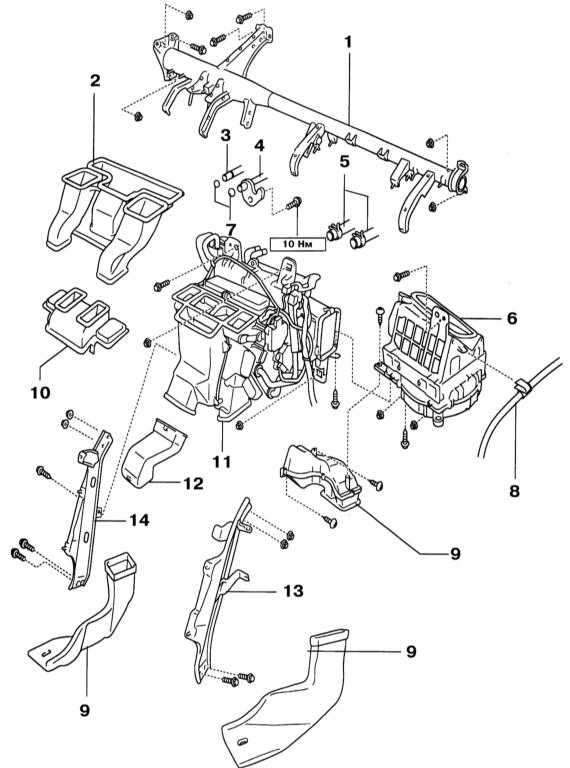

Компоненты установки блока К/В

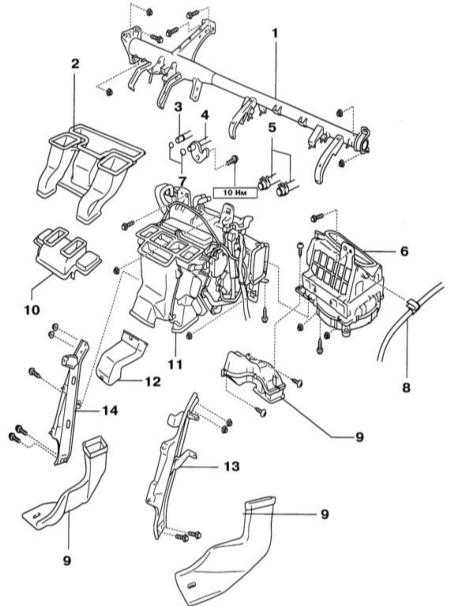

5.2.2 Замена, разборка и сборка блока К/В Лексус RX300

1 — Усилительная штанга
2 — Нижний патрубок обогревателя
3 — Жидкостная трубка
4 — Всасывающая трубка
5 — Водяной шланг
6 — Блок вентилятора отопителя
7 — Уплотнительное кольцо

8 — Жгут электропроводки
9 — Воздуховод
10 — Центральный воздуховод от отопителя к заслонке
11 — Блок К/В
12 — Воздуховод ящика консоли №1
13 — Держатель №1
14 — Держатель №2

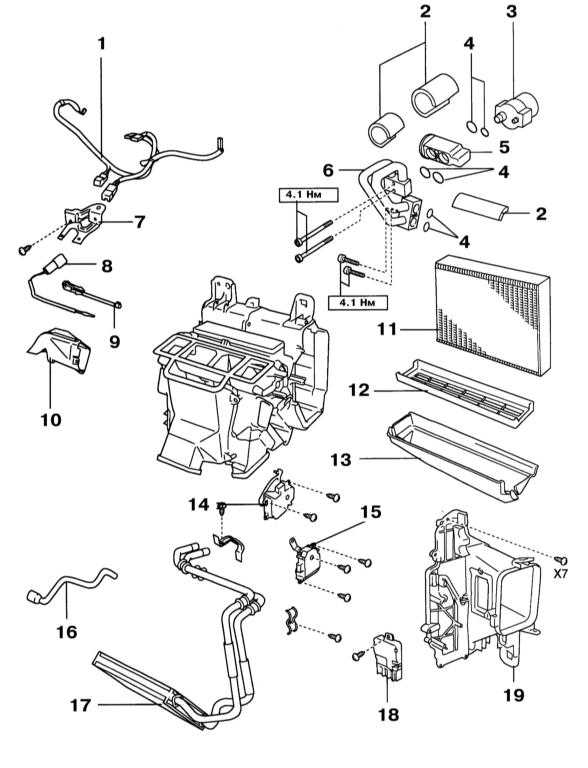

Компоненты сборки блока К/В

5.2.2 Замена, разборка и сборка блока К/В Лексус RX300

1 — Жгут электропроводки
2 — Уплотнение
3 — Соединительный фланец трубок
4 — Уплотнительное кольцо
5 — Расширительный клапан
6 — Трубки и арматура
7 — Кронштейн
8 — Датчик температуры испарителя
9 — Пластина кронштейна
10 — Воздуховод

11 — Испаритель
12 — Чехол
13 — Изолирующий поддон
14 — Э/мотор смешивания воздуха
15 — Э/мотор выпуска воздуха
16 — Сливной шланг
17 — Радиатор отопителя
18 — Реле э/мотора отопителя
19 — Кожух

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Разрядите контур хладагента К/В.
  2. Опорожните радиатор системы охлаждения двигателя (см. Раздел Замена охлаждающей жидкости (ОЖ)).

Опорожнять систему охлаждения двигателя полностью нет смысла.

  1. Снимите рычаги и э/мотор стеклоочистителей, левый и правый обтекатели ветрового стекла, капот и панель приборов с усилительной штангой (см. Главу Кузов).
  2. Отсоедините от блока К/В жидкостную и всасывающую трубки.
  3. Отсоедините водяные шланги от трубок теплообменника отопителя.
  4. Снимите блок вентилятора отопителя (см. Раздел Снятие, разборка, сборка и установка блока вентилятора отопителя).
  5. Отожмите два фиксатора и отсоедините нижний патрубок обогревателя от центрального воздуховода.
  6. Снимите воздуховод ящика консоли №1.
  7. Разъедините разъём, выверните два болта и две гайки и снимите блок К/В.

Разборка и проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Разъедините разъём электропроводки, выверните два винта и снимите э/мотор выпуска воздуха.
  2. Снимите жгут электропроводки и кронштейн.
5.2.2 Замена, разборка и сборка блока К/В Лексус RX300

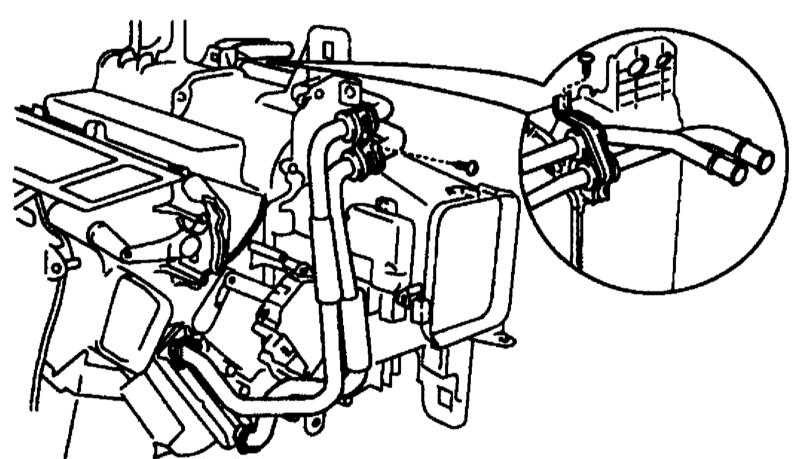

  1. Выверните два винта, снимите две пластины и вытащите теплообменник отопителя.
  1. Снимите реле э/мотора вентилятора отопителя.
  2. Выверните два винта и снимите э/мотор смешивания воздуха.
  3. Разъедините разъём датчика температуры испарителя, ослабьте фиксаторы датчика на пластине кронштейна и снимите датчик.
  4. Снимите расширительный клапан и как можно быстрее закупорьте его установочный фланец.
  5. Снимите воздуховод со стороны водителя.
  6. Выверните болты крепления трубок к испарителю и снимите трубки с арматурой.
  7. Выверните 7 винтов и снимите крышку испарителя. Вытяните испаритель.
  8. Проверьте и при необходимости прочистите ячейки исправителя и теплообменника радиатора сжатым воздухом.
  9. Проверьте исправность функционирования приводных э/моторов.

Сборка и установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Сборка и установка производятся в порядке, обратном порядку демонтажа компонентов. Обратите внимание на следующие моменты:
    • Используйте новые уплотнительные кольца на соединениях рефрижераторных линий с блоком К/В, а также трубок с расширительным клапаном и с испарителем.
    • Хомуты крепления водяных шлангов к теплообменнику устанавливайте на расстоянии от 1 до 7 мм от конца шланга.
5.2.2 Замена, разборка и сборка блока К/В Лексус RX300

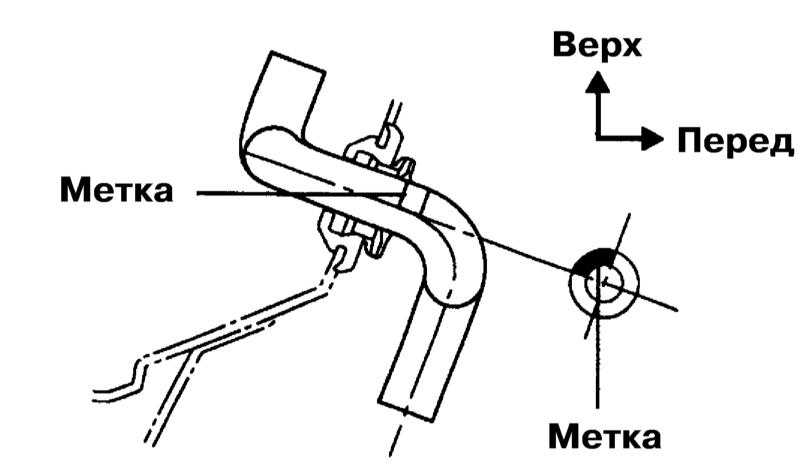

    • Выровняйте метку на сливном шланге.
    • При замере испарителя заполните его рефрижераторным маслом в соответствии со Спецификациями Главы Системы охлаждения двигателя, отопления, вентиляции и кондиционирования воздуха.
