Лексус 300. Снятие и установка радиатора и вентиляторов

Снятие и установка радиатора и вентиляторов

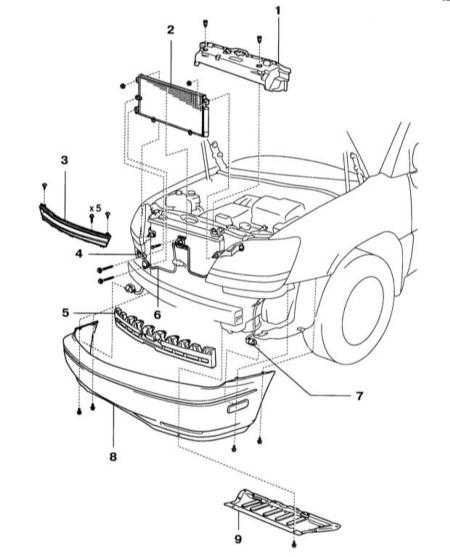

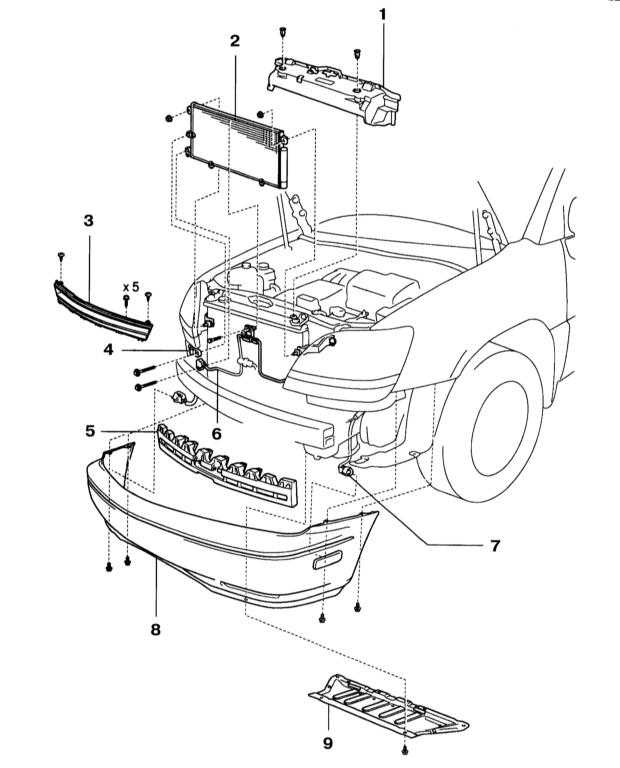

Компоненты, закрывающие доступ к радиатору


1 — Верхний кожух радиатора 2 — Конденсатор К/В 3 — Нижняя решётка радиатора 4 — Разрядный шланг 5 — Гаситель удара переднего бампера	6 — Разрядная трубка 7 — Разъём электропроводки бокового габаритного огня 8 — Панель переднего бампера 9 — Нижний кожух двигательного отсека

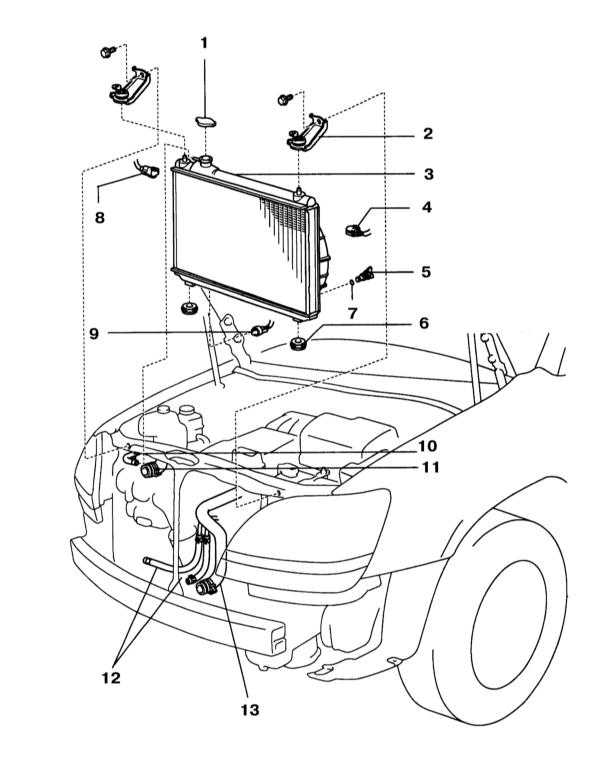

Компоненты крепления и соединения радиатора


1 — Крышка радиатора 2 — Верхняя опора радиатора 3 — Сборка радиатора 4 — Разъём вентилятора №1 5 — Сливная пробка 6 — Нижняя опора радиатора 7 — Уплотнительное кольцо	8 — Разъём вентилятора №2 9 — Разъём Д/В №1 ECT 10 — Шланг расширительного бачка ОЖ 11 — Верхний шланг радиатора 12 — Шланг охладителя ATF 13 — Нижний шланг радиатора

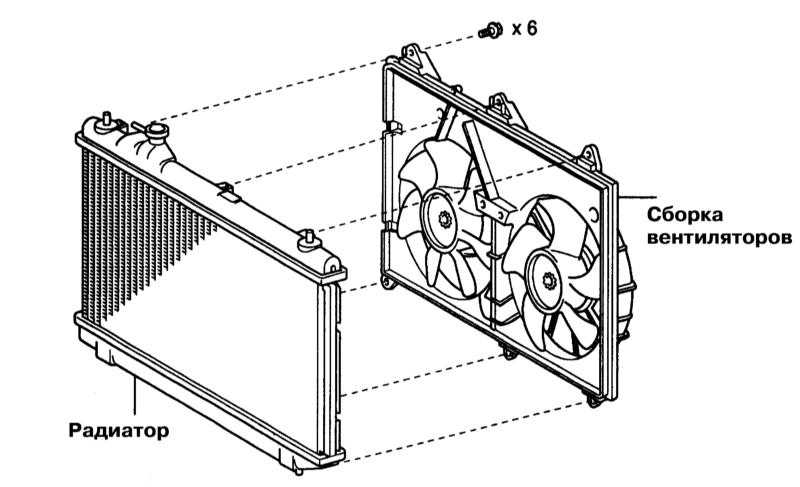

Крепления вентиляторов к радиатору

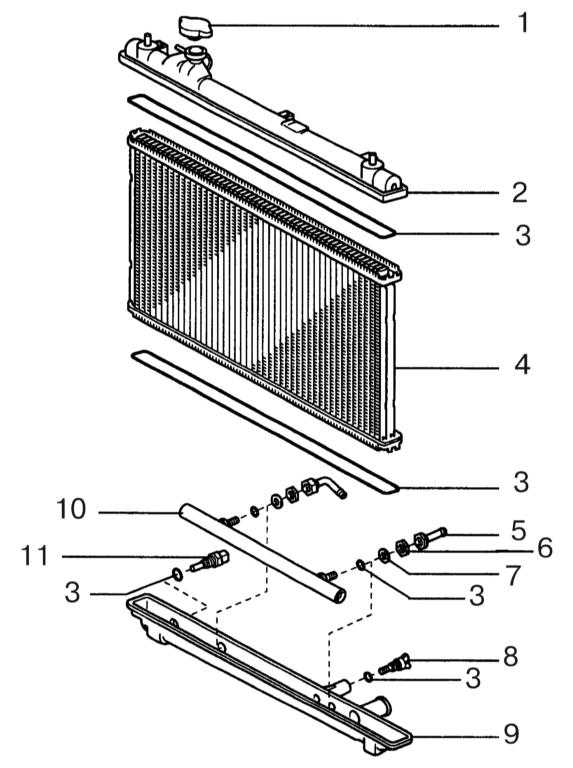

Сборка радиатора


1 — Крышка радиатора 2 — Верхний бак 3 — Уплотнительное кольцо 4 — Теплообменник 5 — Трубка 6 — Гайка	7 — Шайба 8 — Сливная пробка 9 — Нижний бак 10 — Маслоохладитель 11 — Д/В №1 ECT

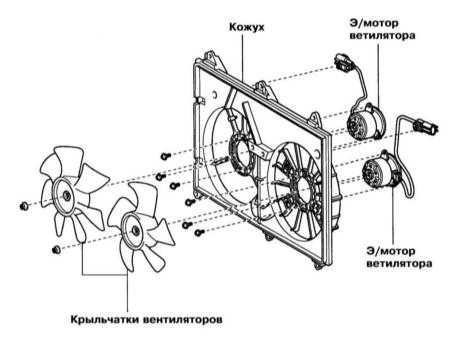

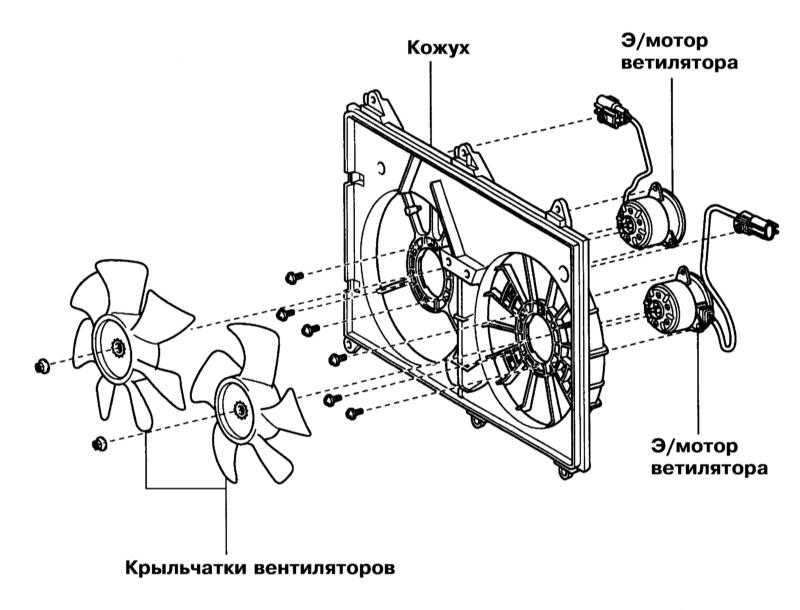

Сборка вентиляторов

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите нижних кожух двигательного отсека.
Опорожните систему охлаждения (см. Раздел Замена охлаждающей жидкости (ОЖ)).
Отсоедините от радиатора следующие разъёмы и шланги:
- Разъёмы (№1 и №2) вентиляторов;
- Разъём Д/В №1 ECT;
- Верхний и нижний шланги от радиатора;
- Два шланга маслоохладителя от радиатора;
- Выверните два болта и снимите две верхних опоры радиатора.
Приподнимите сборку радиатора и снимите её с двух нижних опоры.
Выверните 6 болтов и снимите сборку вентиляторов с радиатора.
Отдайте гайки крепления крыльчаток вентиляторов и снимите крыльчатки.

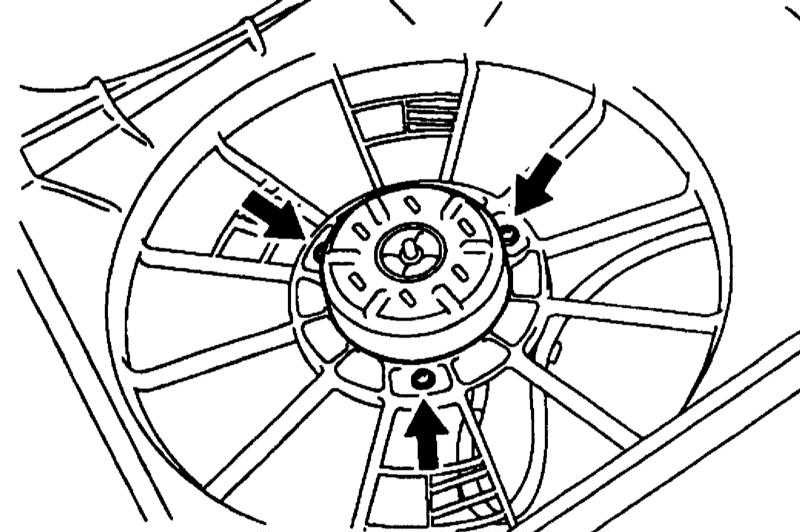

Отсоедините провод и держатель разъёма от кожуха вентиляторов, выверните по три винта и снимите э/моторы вентиляторов.

Установка производится в порядке, обратном порядку демонтажа компонентов. Затягивайте весь крепёж с требуемыми усилиями. Электропроводку укладывайте таким образом, чтобы она не касалась подвижных элементов.
