Лексус 300. Проверка компонентов системы охлаждения



Лексус 300. Проверка компонентов системы охлаждения

Проверка компонентов системы охлаждения

Проверка крышки радиатора

 ПОРЯДОК ВЫПОЛНЕНИЯ

5.1.4  Проверка компонентов системы охлаждения Лексус RX300

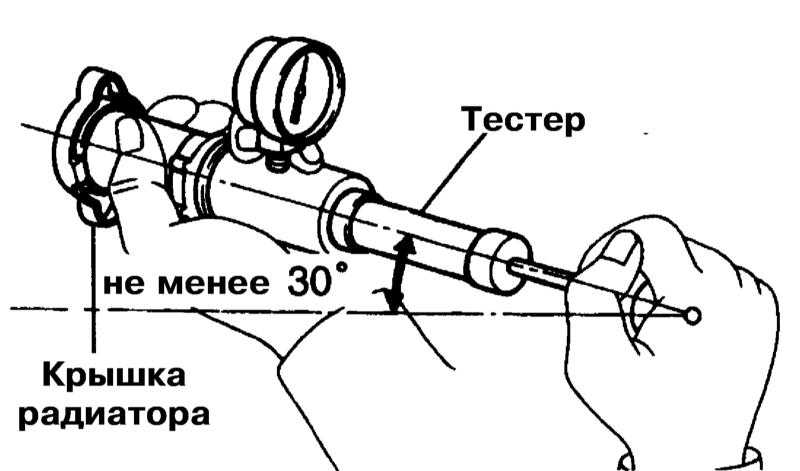

  1. Установите на крышку радиатора специальный насос-тестер и, держа его под углом не менее 30 град. к горизонту, создайте постоянное давление, совершая одно нажатие в не менее, чем 3 секунды. Удостоверьтесь в том, что через вакуумный клапан проходит воздух, в противном случае замените крышку радиатора.
  1. При тех же условиях создайте давление 0.9 ÷ 1.2 атм – предохранительный клапан должен открываться. Если же клапан не открывается даже при давлении 0.75 атм, замените крышку радиатора.

Проверка на утечки

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Заполните радиатор охлаждающей жидкостью и установите на его горловину насос-тестер. Прогрейте двигатель до рабочей температуры, создайте при помощи насоса давление 1.2 атм и удостоверьтесь в том, что оно не падает. В противном случае проверьте шланги системы охлаждения, радиатор и водяной насос на наличие утечек. Если наружные утечки не обнаружены, проверьте теплообменник отопителя, блок и головку цилиндров. Устраните утечки.

Проверка вентиляторов

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Запустите двигатель и удостоверьтесь во включении вентиляторов при достижении ОЖ температуры 98 град. В противном случае замените Д/В №1 ECT.
5.1.4  Проверка компонентов системы охлаждения Лексус RX300

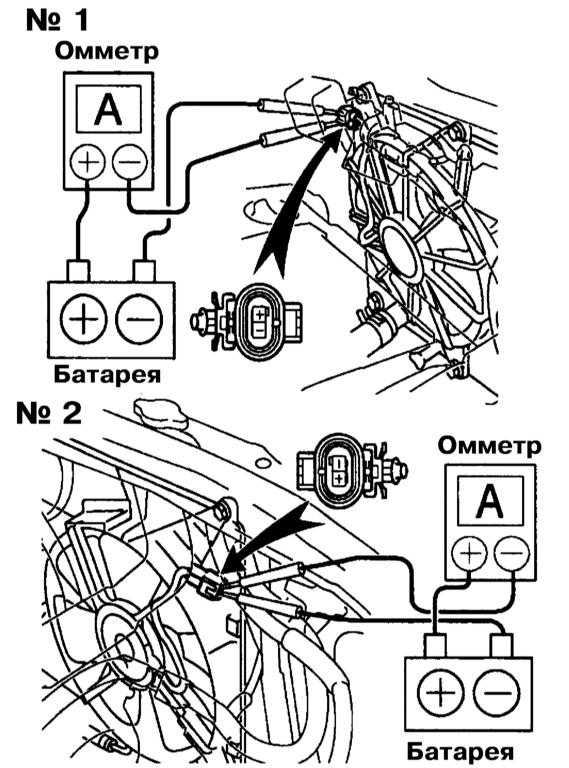

  1. Разъедините разъёмы электропроводки вентиляторов, подайте на них напряжение батареи и подключите к ним амперметры. Удостоверьтесь в плавности вращения вентиляторов и сравните показания амперметров с требованиями Спецификаций Главы Системы охлаждения двигателя, отопления, вентиляции и кондиционирования воздуха.

Проверка Д/В ECT

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Опорожните систему охлаждения и снимите Д/В №1 и №2 ECT.

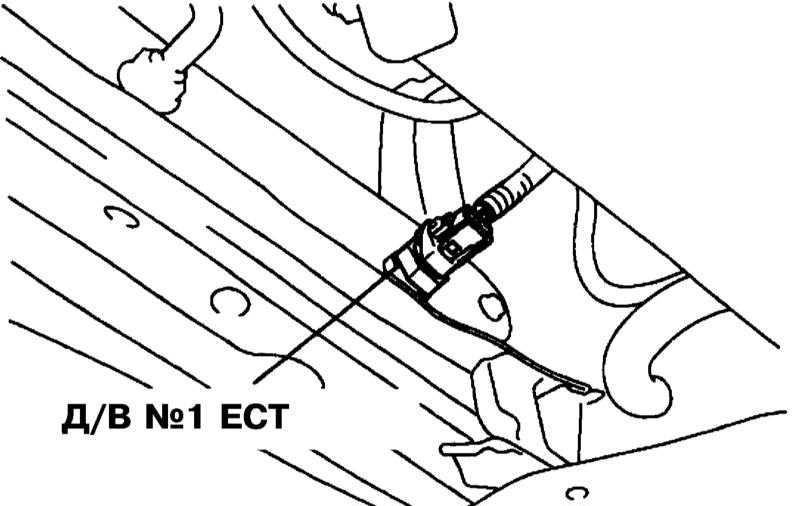

5.1.4  Проверка компонентов системы охлаждения Лексус RX300 Местоположение Д/В №1 ECT.

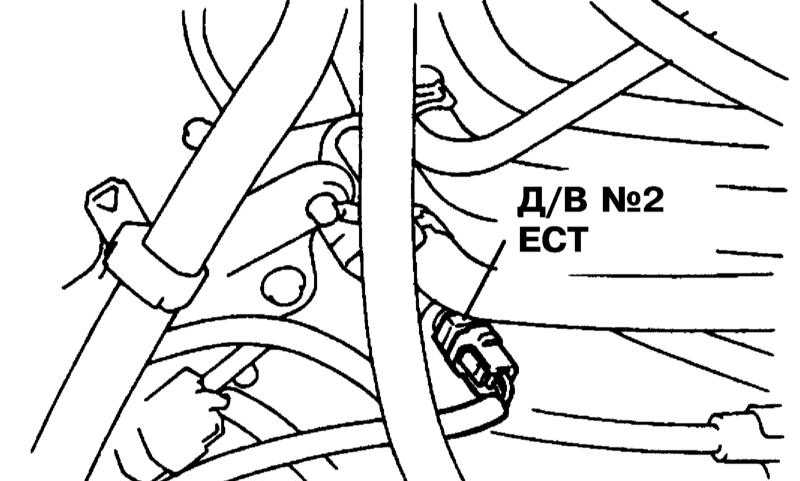

5.1.4  Проверка компонентов системы охлаждения Лексус RX300 Местоположение Д/В №2 ECT.
  1. При помощи омметра удостоверьтесь в наличии проводимости между контактами датчиков №1 и №2 при температуре выше соответственно 98 или 94 град . При температуре ниже 88 или 83 град. соответственно для Д/В №1 и №2 проводимость между их контактами должна отсутствовать.

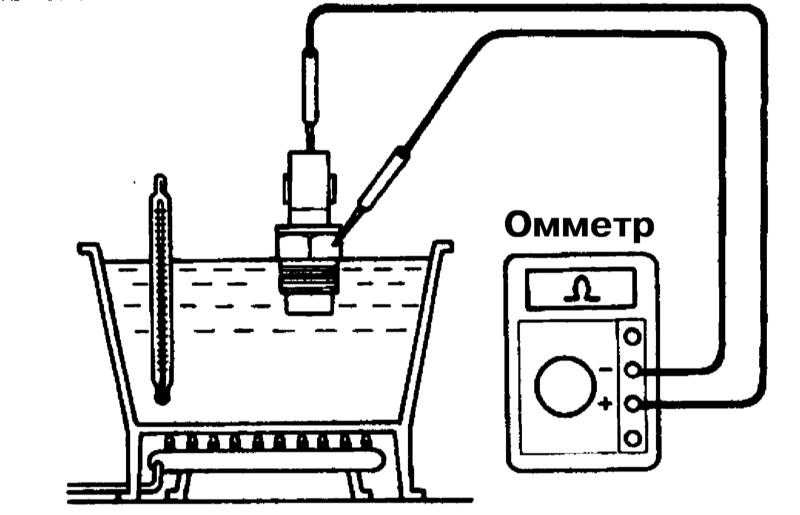

5.1.4  Проверка компонентов системы охлаждения Лексус RX300 Измерение сопротивления Д/В №1 ECT.

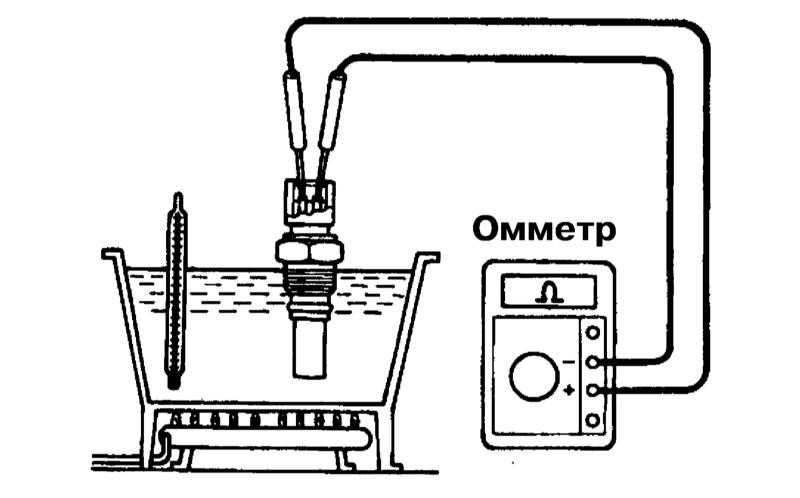

5.1.4  Проверка компонентов системы охлаждения Лексус RX300 Измерение сопротивления Д/В №2 ECT.
  1. При неудовлетворительных результатах проверок замените неисправный Д/В.
  2. Установите Д/В, заправьте систему охлаждения двигателя и удостоверьтесь в отсутствии утечек.

Проверка реле вентиляторов

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Извлеките из блока реле в двигательном отсеке реле №1, №2 и №3 вентиляторов (см. Главу Бортовое электрооборудование).
  2. При помощи омметра удостоверьтесь в наличии проводимости между контактами 3 и 5 каждого реле, а также в отсутствии проводимости между контактами 1 и 2 каждого реле. Помимо того, проводимость должна быть между контактами 2 и 4 реле №2.

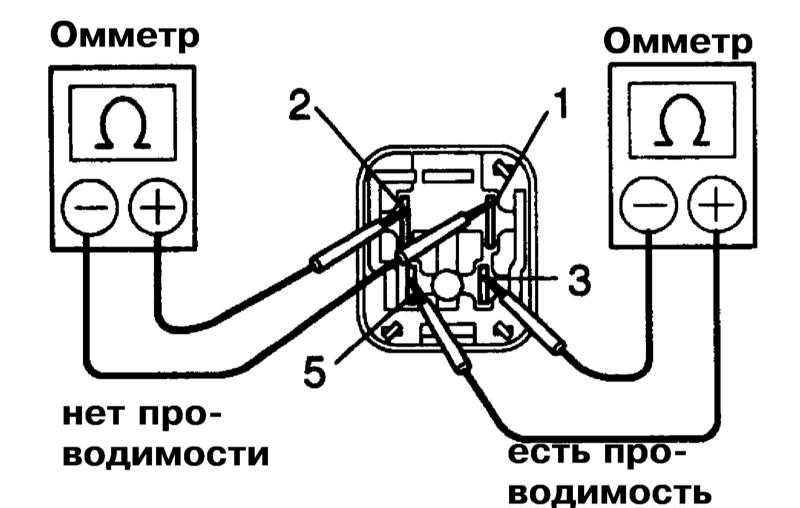

5.1.4  Проверка компонентов системы охлаждения Лексус RX300 Контакты реле №1 и №3 вентиляторов.

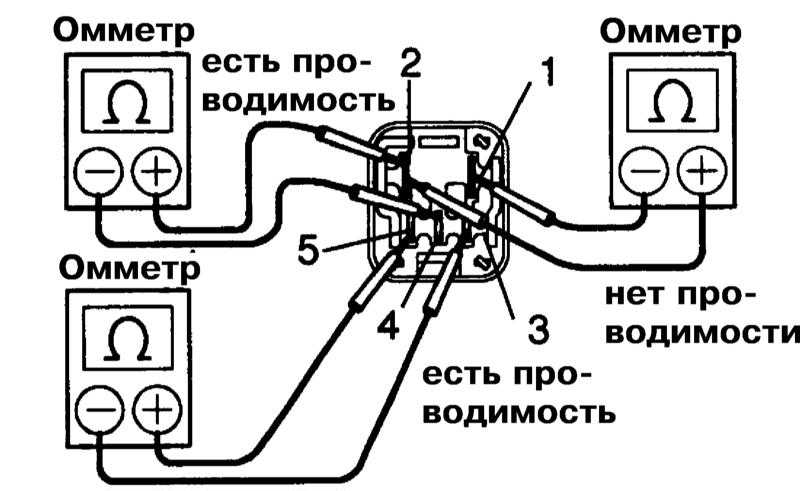

5.1.4  Проверка компонентов системы охлаждения Лексус RX300 Контакты реле №2 вентиляторов.
  1. Приложите напряжение батареи к контактам 3 (+) и 5(-) каждого реле (поочерёдно) и удостоверьтесь в наличии проводимости между контактами 1 и 2 каждого реле. Помимо того, при этих условиях проводимость должна отсутствовать между контактами 2 и 4 реле №2.
  2. Если проверки дали неудовлетворительные результаты, замените неисправные реле.
