Киа Карнивал. Электросхемы - часть 1

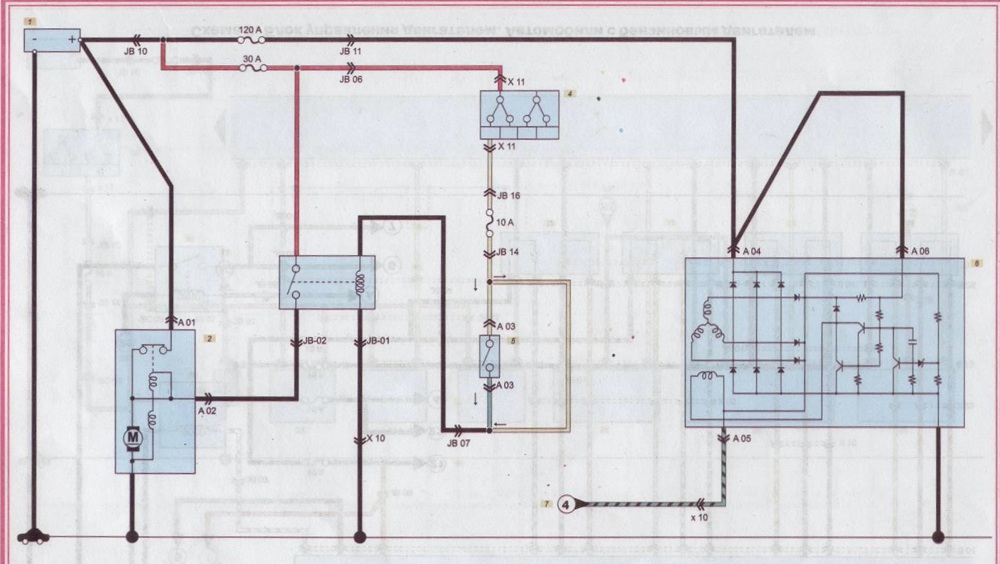

Схема 1. Система запуска двигателя и зарядки аккумулятора. Автомобили с бензиновым двигателем

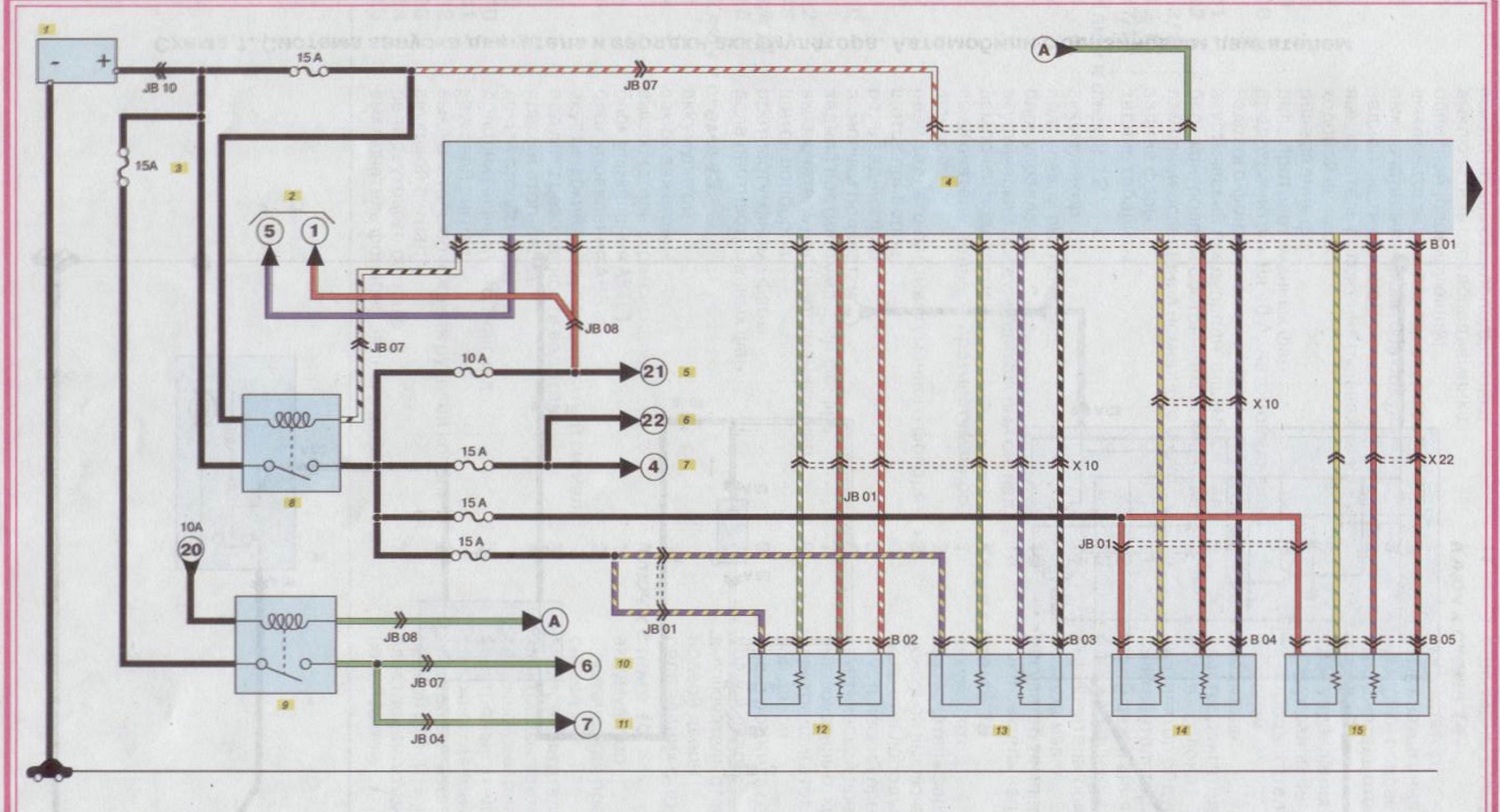

Схема 2. Блок управления двигателем. Автомобили с бензиновым двигателем

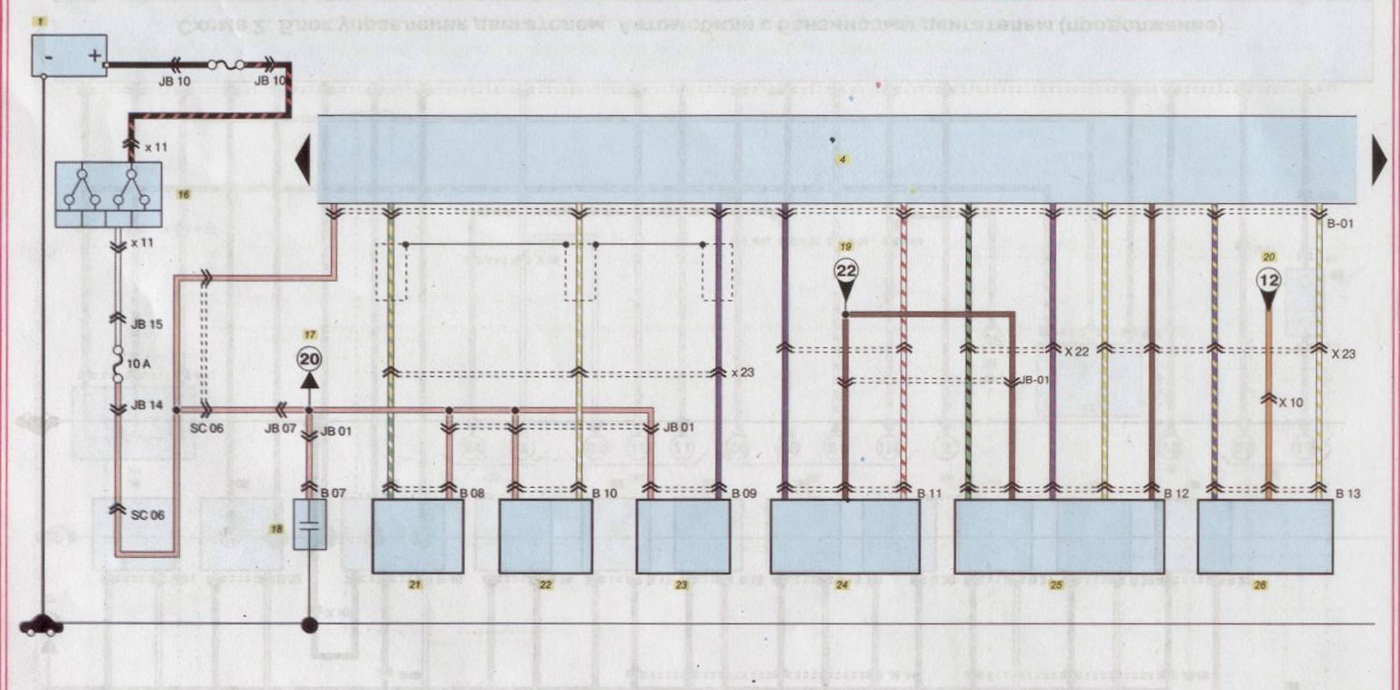

Схема 2. Блок управления двигателем. Автомобили с бензиновым двигателем (продолжение)

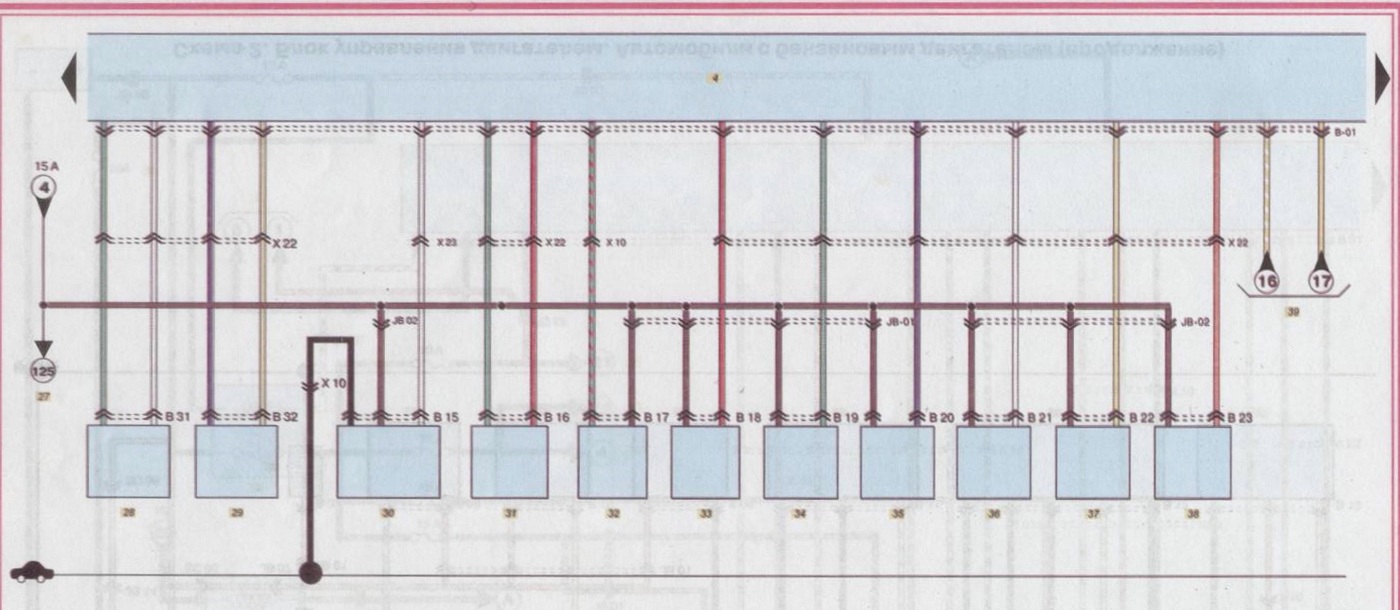

Схема 2. Блок управления двигателем. Автомобили с бензиновым двигателем (продолжение)

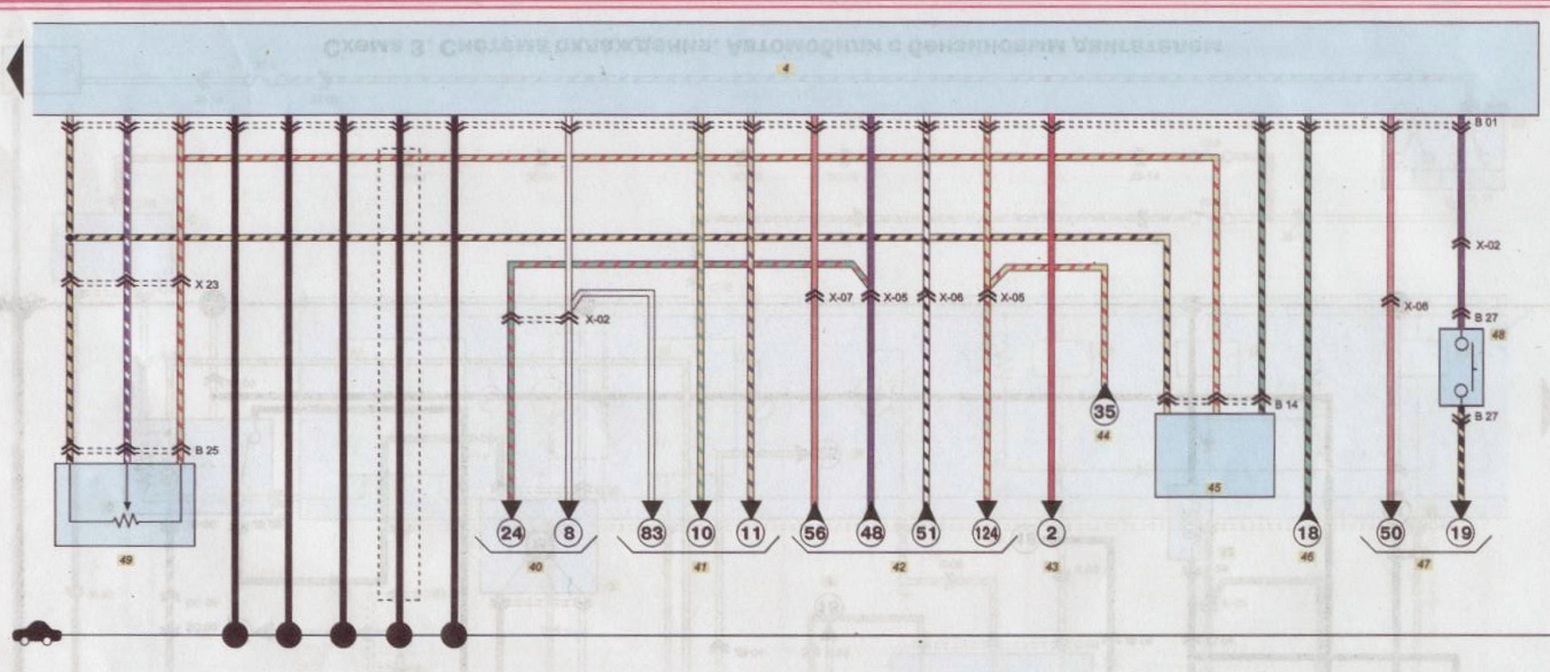

Схема 2. Блок управления двигателем. Автомобили с бензиновым двигателем (продолжение)
