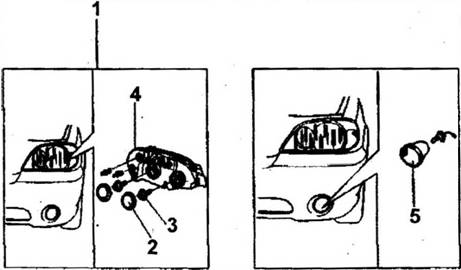

6.0 Фара, передний указатель поворота и противотуманная фара
1) — фара и передний указатели поворота
2) — крышка фары
3) — лампочка
4) — отражатель
5) — противотуманная фара
Снятие
1) Отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора.
2) Откройте капот.
3) Вывинтите три болта крепления фары (см. стрелки на иллюстрации).
5.3 Вывиитите три болта кропления форы (см. стрелки)
4) Подайте фару вперед и отсоедините два штекера на её тыльной стороне.
Замена лампочки
5) Отвинтите крышку и отсоедините штекер (см. стрелки на иллюстрации).

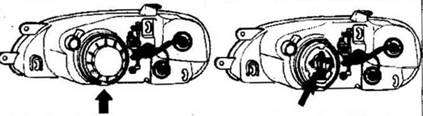

5.5 Отвинтите крышку и отсоедините штекер (см. стрелки)
6) Отожмите проволочный прижим (см. стрелку на иллюстрации), извлеките лампочку из отражателя и установите новую, заведя выступы на цоколе лампочки в три выемки. После этого закрепите лампочку прижимом.
5.6 Отожмите проволочный прижим (см. стрелку), извлеките лампочку из отражателя и установите новую
Лампочка габарита и указателя поворота
7) Поверните патрон лампочки габарита или указателя поворота против часовой стрелки и извлеките из отражателя (см. стрелки на иллюстрации).
5.7 Поверните патрон лампочки против часовой стрелки и извлеките из отражателя (см. стрелки)
8) Надавите на лампочку, поверните ее на четверть оборота в патроне и извлеките из патрона.
9) Вставьте новую лампочку в патрон и зафиксируйте её в нем.
10) Вставьте патрон с новой лампочкой 8 соответствующее отверстие на отражателе и закрепите его, повернув по часовой стрелке (см. иллюстрацию).
5.10 Вставьте патрон с новой лампочкой в соответствующее отверстие на отражателе и закрепите его, повернув по часовой стрелке
