Омыватель/ очиститель ветрового стекла — снятие и установка
1) Отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора.
2) Вывинтите болты крепления и снимите бачок 1 омывателя, затем отсоедините жиклеры 2 (см. иллюстрацию 10.0).
10.0 Омыватель ветрового стекла
1) — бачок стеклоомывателя
2) — жиклер
3) — шланги стеклоомывателя
4) — крышка бачка стеклоомывателя
5) — шланги жиклеров
6) — насос
7) — втулка
8) — тройник

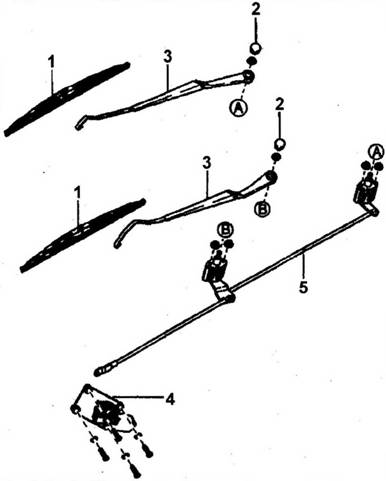

10.0 а Очиститель ветрового стекла
1) — щетка очистителя ветрового стекла
2) — колпачок оси рычага очистителя ветрового стекла
3)- рычаг очистителя ветрового стек па
4) — электродвигатель очистителя
5) — тяга привода очистителя ветрового стекла
3 Высвободите шланги омывателя из держателей и хомутов.
4) Снимите насос 6 омывателя, извлеките втулку 7 (см. иллюстрацию 9.0).
Установка производится в последовательности, обратной снятию.
Очиститель и омыватель заднего стекла — снятие и установка
Снятие
1) Отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора.
2) Снимите щетку очистителя заднего стекла. •
3) Снимите колпачок 2 оси рычага очистителя, отвинтите гайку 3 и снимите рычаг 4 очистителя заднего стекла (см. иллюстрацию 11.0).

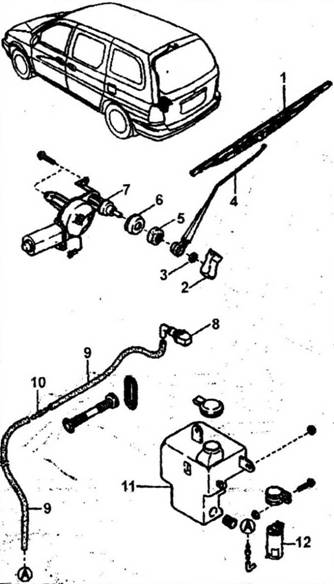

11.0 Очиститель и омыватель заднего стекла
1) — щетка очистите па заднего стекла
2) — колпачок оси рычага очистителя заднего стекла
3) — гайка
4) — рычаг очистителя заднего стекла
5) — уплотнение
6) — втулка
7) — электродвигатель очистители
8) — жиклер
9) — шланг
10 — соединительная втулка шланга омывателя
11) бачок омывателя заднего стекла
12) — насос омывателя заднего стекла
4) Снимите уплотнение 5 и втулку 6 а затем снимите электродвигатель 7 очистителя заднего стекла (см. иллюстрацию 11.0).
5) Отсоедините шланг 9 омывателя от жиклера 8 (см. иллюстрацию 11.0).
6) Снимите бачок 11 омывателя и насос 12 омывателя заднего стекла (см. иллюстрацию 11.0).
Установка производится в последовательности, обратной снятию.
