Снятие люка

1) Отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора.

2) Снимите уплотнение 1 люка, отсоедините шланги 2 для отвода воды (см. иллюстрацию 9.0).

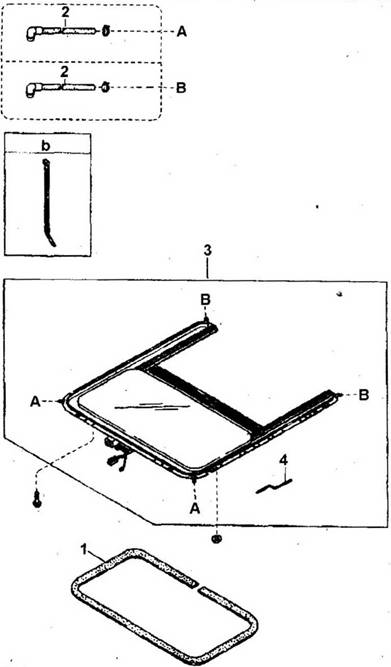

9.0 Люк

1 — уплотнение

2 — шланг для отвода воды

3 — люк

4 — рукоятка открытия люка

3) Вывинтите болты и снимите люк 3 (см. иллюстрацию 9.0)

Установка люка производится в последовательности, обратной снятию.

Передние сиденья

См иллюстрации 10.0, 10.0а и 10.0б.

10.0 Передние сиденья

1 — водительское сиденье

2 — пассажирское сиденье

3 — подголовник

4 — подлокотник

5 — боковая облицовка сиденья

6 — передняя облицовка сиденья

7 — спинка переднего сиденья

8 — подушка переднего сиденья

10.0а Регулировка положения передних сидений без электропривод в

1 — рукоятка смещения сиденья

2 — рукоятка регулировки наклона спинки сиденья

3 — регулятор положения передней части подушки сиденья

4 — регулятор положения задней части подушки сиденья

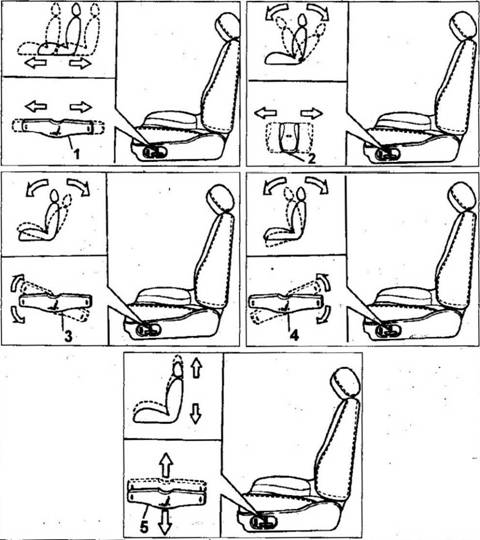

10.0б Регулировка положения передних сидений с электроприводом

1 — выключатель смещения сиденья

2 — выключатель регулировки наклона спинки сиденья

3 — выключатель регулировки положения передней части подушки сиденья

4 — выключатель регулировки положения задней части подушки сиденья

5- выключатель регулировки сиденья по высоте

Задние сиденья

См. иллюстрацию 11.0.


11.0 Задние сиденья

1 — подголовник

2 — подлокотник

3 — ручка регулировки наклона спинки сиденья

4 — боковая облицовка сиденья

5 — передняя облицовка сиденья

6 — спинка заднего сиденья

7 — подушка заднего сиденья

Натяжитель ремня безопасности — меры предосторожности

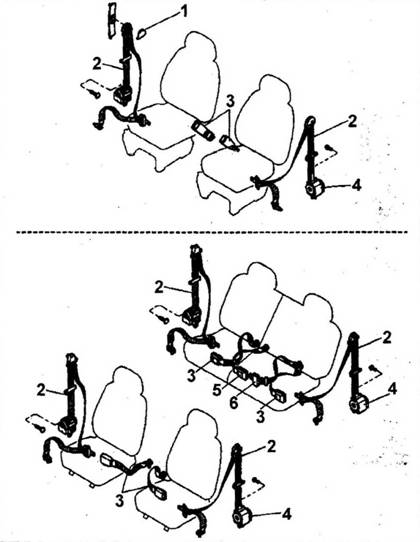

12.0 Ремни безопасности

1 — крышка верхнего крепления ремня безопасности к стойке

2 — лента ремня безопасности

3 — замок ремня безопасности переднего сиденья

4 — натяжитель ремня безопасности

5 — замок ремня безопасности заднего сиденья

6 — скоба ремня безопасности

Автомобили Kia Carnival комплектуются ремнями безопасности с автоматическим натяжителем ленты ремня, который предназначен для мгновенной реакции на любое натягивание ленты ремня при внезапном лобовом столкновении.

После срабатывания, которое обеспечивает блок управления подушек безопасности и натяжителя ремня безопасности, натяжитель необходимо заменить полностью.

Чтобы избежать срабатывание натяжителя ремня по неосторожности, следует соблюдать следующие меры безопасности:

• замену и ремонт натяжителя ремня и системы надувных подушек безопасности должна производить только специализированная мастерская. Не изменяйте конструкцию этих систем;

• никогда не используйте для проверки системы натяжения ремня безопасности омметр или контрольную лампочку;

• не снимайте и не утилизируйте натяжитель ленты ремня безопасности самостоятельно. Возможен взрыв!

Внимание! Обязательно поручайте выполнять все работы, касающиеся натяжителей лент ремней безопасности, а также надувных подушек безопасности, специализированной мастерской.
