Снятие
Автомобили с бензиновым двигателем

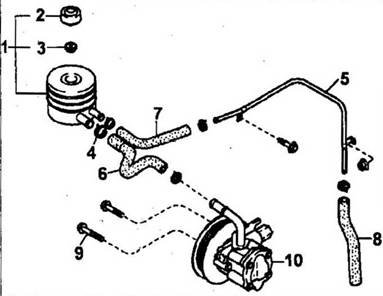

15.0 Насос гидроусилителя рулевого управления. Автомобили с бензиновым двигателем
1 — расширительный бачок
2 — крышка расширительного бачка
3 — вставка, предотвращающая вспенивание масла
4 — зажим
5 — возвратный трубопровод
6 — подающий шланг
7 — возвратный шланг 1
8 — возвратный шланг 2
9 — болт
10 — насос гидроусилителя рулевого управления
1) Отведите ролик автоматического натяжителя от зубчатого ремня (см. иллюстрацию) и снимите зубчатый ремень привода газораспределительного механизма (см. соответствующую главу).
15.1 Отведите ролик автоматического натяжителя от зубчатого ремня
1 — шестерня насоса гидроусилителя рулевого управления
2 — автоматический натяжитель зубчатого ремня
3 — шкив на коленчатом валу
4 — направляющий ролик
2) Снимите крышку с расширительного бачка.
3) Отберите гидравлическую жидкость из расширительного бачка подходящим приспособлением например, шприцем.
4) Отсоедините подающий шланг и возвратный шланг-1 от расширительного бачка (см. иллюстрацию).
15.4 Отсоедините подающий шланг и возвратный шланг-1 от расширительного бачка
Соберите вытекшую жидкость ветошью.
5) Отсоедините подающий шланг и возвратный шланг-2 от насоса гидроусилителя рулевого управления (см. иллюстрацию).
15.5 Отсоедините подающий шланг и возвратный шланг-2 от насоса гидроусилителя рулевого управления
Соберите вытекшую жидкость ветошью.
6) Вывинтите три болта крепления и снимите насос гидроусилителя рулевого управления(см. иллюстрацию).
Автомобили с дизельным двигателем
15.0а Насос гидроусилителя рулевого управления. Автомобили с дизельным двигателем
1 — расширительный бачок
2 — крышка расширительного бачка
3 — вставка, предотвращающая вспенивание масла
4 — зажим
5 — возвратный шланг 1
6 — подающий шланг 1
7 — подающий и возвратный трубопроводы
8 — возвратный шланг 2
9 — подающий шланг 2
10 — болт
11 — кронштейн насоса гидроусилителя рулевого управления
12 — насос гидроусилителя рулевого управления
7) Отведите ролик автоматического натяжителя от зубчатого ремня (см. иллюстрацию) и снимите зубчатый ремень привода газораспределительного механизма (см. соответствующую главу).
15.7 Отведите ролик автоматического натяжителя от зубчатого ремня
1 — генератор
2 — направляющий ролик
3 — шестерня водяного насоса
4 — шестерня ТНВД
5 — шкив компрессора кондиционера
6 — направляющий ролик
7 — коленчатый вал
8 — автоматический натяжитель
9 — шкив насоса гидроусилителя рулевого управления
8) Отберите гидравлическую жидкость из расширительного бачка подходящим приспособлением, например, шприцем.
9) Отсоедините подающий шланг-l и возвратный шланг-1 от расширительного бачка (см иллюстрацию 15.4). Соберите вытекшую жидкость ветошью.
10) Отсоедините подающий шланг-2 и возвратный шланг-2 от насоса гидроусилителя рулевого управления. Соберите вытекшую жидкость ветошью.
11) Вывинтите три болта крепления и снимите насос гидроусилителя рулевого управления (см. иллюстрацию 15.6).
15.6 Вывинтите три болта крепления и снимите насос гидроусилителя рулевого управления. Момент затяжки — 29,4-39,2 Н.м.
Установка насоса гидроусилителя рулевого управления производится в последовательности, обратной снятию.
12) По завершении работ запустите двигатель и поверните рулевое колесо от упора до упора несколько раз, чтобы удалить воздух из системы. Затушите двигатель, проверьте уровень гидравлической жидкости, убедитесь в отсутствии мест утечек (см. иллюстрацию).
