Снятие

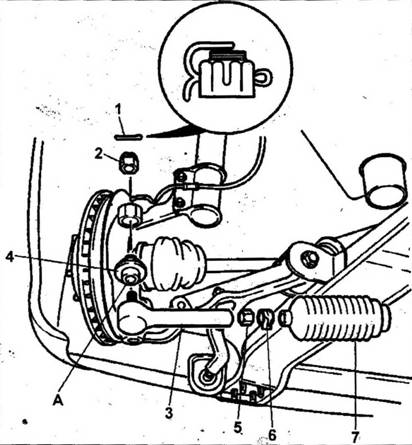

14.0 Защитный чехол поперечной рулевой тяги и его крепление
1 — шплинт
2 — гайка
3 — наконечник поперечной рулевой тяги
4 — колпачок шаровой опоры
5 — контргайка
6 — зажимной хомут чехла поперечной рулевой тяги
7 — защитный чехол поперечной рулевой тяги
1) Поддомкратьте перед автомобиля, установите его на подставочные козлы и снимите передние колеса.
2) Поверните рулевое колесо до упора влево.
3) Извлеките шплинт, отвинтите гайку пальца шаровой опоры наконечника поперечной рулевой тяги.
4) Выпрессуйте палец шаровой опоры наконечника поперечной рулевой тяги с помощью подходящего съемника, например,ОК1ЭО283021 и отсоедините тягу от поворотного кулака (см. иллюстрацию).
14.4 Выпрессуйте палец шаровой опоры наконечника поперечной рулевой тяги с помощью подходящего съемника и отсоедините тягу от поворотного кулака
5) Обозначьте монтажное положение наконечника поперечной рулевой тяги и контргайки его крепления к тяге (см. иллюстрацию). Момент затяжки гайки составляет 34-50 Нм.
14.5 Обозначьте монтажное положение наконечника поперечной рулевой тяги и контргайки его крепления к тяге
6) Ослабьте затяжку контргайки и отвинтите наконечник от поперечной рулевой тяги.
7) Закрепите демонтированный наконечник в тисках и снимите, если необходимо, его защитный колпачок, сбив его подходящим пробойником, пройдясь по окружности колпачка (см. иллюстрацию).
14.7 Закрепите демонтированный наконечник в тисках и снимите, если необходимо, его защитный колпачок, сбив его подходящим пробойником
Внимание! Сбивайте колпачок аккуратно, чтобы не повредить посадочную поверхность колпачка..
8) Ослабьте затяжку хомута
крепления чехла поперечной рулевой тяги.
9) Отвинтите контргайку крепления наконечника к поперечной рулевой тяге.
10) Снимите защитный чехол поперечной рулевой тяги вместе с хомутом.
11) Смажьте небольшим количеством смазки новый колпачок наконечника поперечной рулевой тяги и аккуратно напрессуйте колпачок на его посадочное место на шаровой опоре с помощью подходящей оправки (см. иллюстрацию).
14.11 Напрессуйте колпачок на его посадочное место на шаровой опоре с помощью подходящей оправки
Установка защитного чехла поперечной рулевой тяги производится в последовательности, обратной снятию.
12) Набейте необходимое количество смазки (30 г) в новый чехол поперечной рулевой тяги, смажьте посадочные поверхности чехла небольшим количеством герметика и установите чехол на монтажное место.
