Основными элементами передней подвески автомобилей Kia Carnival являются независимые амортизационные стойки Макферсона, поперечные рычаги, стабилизатор поперечной устойчивости, надрамник, к которому крепятся оба поперечных рычага, поворотные кулаки А ступицами колес (см. иллюстрацию 1.0).

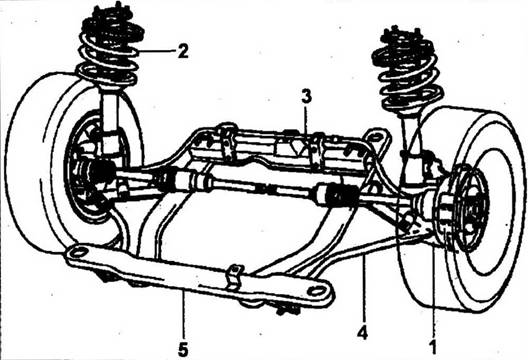

1.0 Передняя подвеска
1 — нижний поперечный рычаг 5 — пружина амортизационной стойки
3 — стабилизатор поперечной устойчивости
4 — продольный рычаг
5 — надрамник
Амортизационные стойки Макферсона (MacPherson) состоят из витой цилиндрической пружины и телескопического амортизатора. Стойки крепятся к брызговикам кузова и поворотным кулакам и при движении автомобиля обеспечивают качание подвески и гасят вибрации. Нижние поперечные рычаги подвески соединяются шаровыми опорами с поворотными кулаками. Поворотные кулаки перемещаются вправо или влево поперечными рулевыми тягами, которые сообщают кулакам вращательное движение рулевого колеса. Чтобы уменьшить поперечный крен автомобиля, в особенности при совершении поворотов, установлен стабилизатор поперечной устойчивости, штанга которого соединена с передней поперечиной подрамника.
Внимание! Сварочные и рихтовочные работы на элементах передней подвески не допускаются. Поврежденные детали подлежат обязательной замене на новые. При проведении ремонтных работ самоконтрящиеся гайки, а также заржавевшие болты и гайки всегда заменяйте на новые. У самоконтрящихся болтов резьба имеет защитное покрытие
