Киа Сефиа. Вторичный вал коробки передач BF DOHC

9.13. Вторичный вал коробки передач BF DOHC

ОБЩИЕ СВЕДЕНИЯ

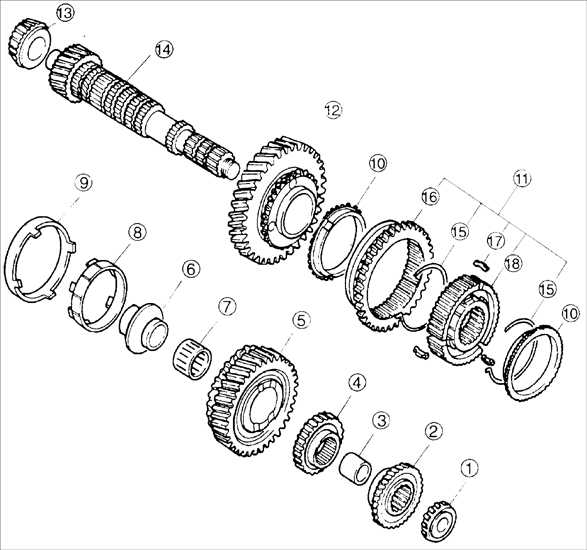

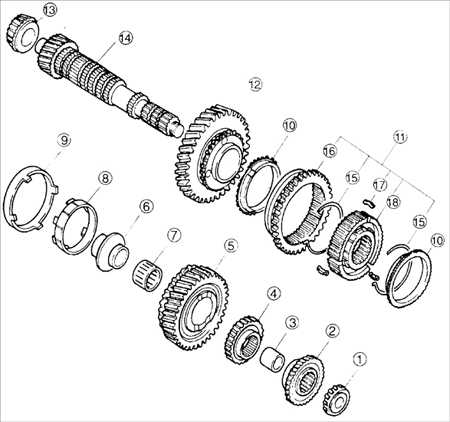

Вторичный вал коробки передач BF DOHC

1 – внутреннее кольцо подшипника;
2 – шестерня 4-ой передачи;
3 – распорная втулка;
4 – шестерня 3-ей передачи;
5 – шестерня 2-ой передачи;
6 – втулка шестерни 2-ой передачи;
7 – игольчатый подшипник;
8 – внутреннее кольцо синхронизатора;
9 – двойной конус;

10 – кольцо синхронизатора;
11 – синхронизатор 1-ой/ 2-ой передач;
12 – шестерня 1-ой передачи;
13 – внутреннее кольцо подшипника;
14 – вторичный вал;
15 – пружина синхронизатора;
16 – шестерня заднего хода;
17 – сухарь фиксатора;
18 – ступица муфты синхронизатора

Предварительная проверка

ЗАЗОР ШЕСТЕРНИ 1-ОЙ ПЕРЕДАЧИ

ПОРЯДОК ВЫПОЛНЕНИЯ

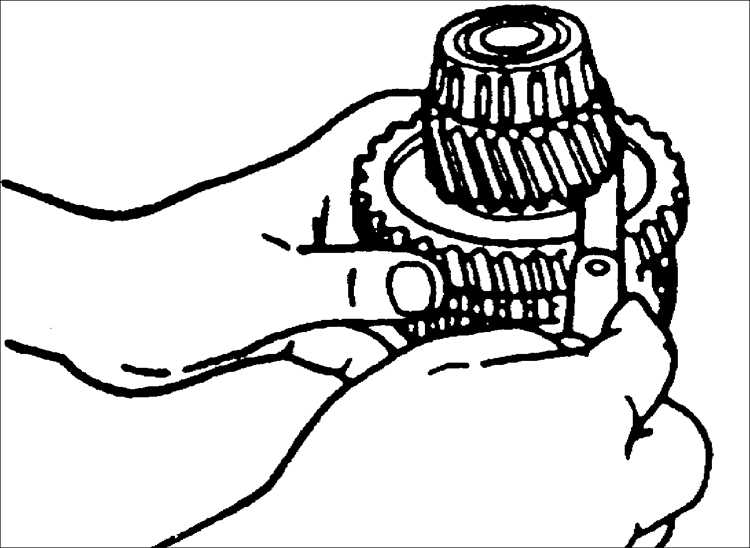

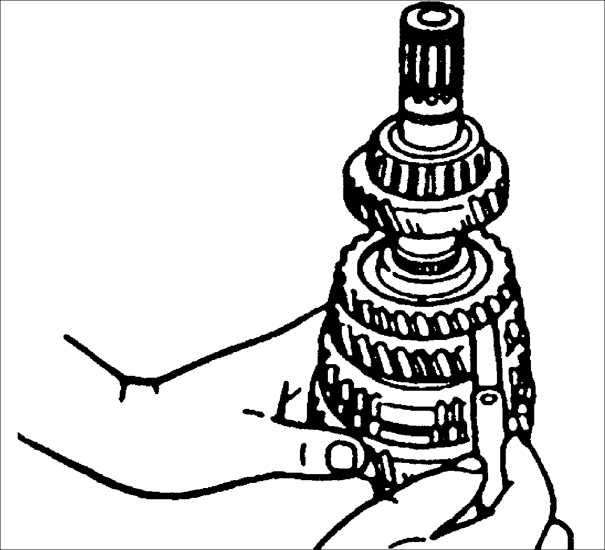

1. Измерьте зазор между шестерней 1-ой передачи и шестерней дифференциала.

Номинальный зазор: 0,05–0,26 мм
Предельно допустимый зазор: 0,29 мм

2. Если зазор превышает предельно допустимое значение, проверьте поверхность контакта шестерни 1-ой передачи, шестерни дифференциала и муфты синхронизатора 1-ой/ 2-ой передач. Замените изношенные или поврежденные детали.

ЗАЗОР ШЕСТЕРНИ 2-ОЙ ПЕРЕДАЧИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Измерьте зазор между шестерней 2-ой передачи и шестерней 3-ей передачи.

Номинальный зазор: 0,05–0,17 мм
Предельно допустимый зазор: 0,27 мм

2. Если зазор превышает предельно допустимое значение, проверьте поверхность контакта шестерни 2-ой передачи, шестерни 3-ей передачи и муфты синхронизатора 1-ой/ 2-ой передач. Замените изношенные или поврежденные детали.

Разборка

ПОДШИПНИК И ШЕСТЕРНЯ 4-ОЙ ПЕРЕДАЧИ

ПОРЯДОК ВЫПОЛНЕНИЯ

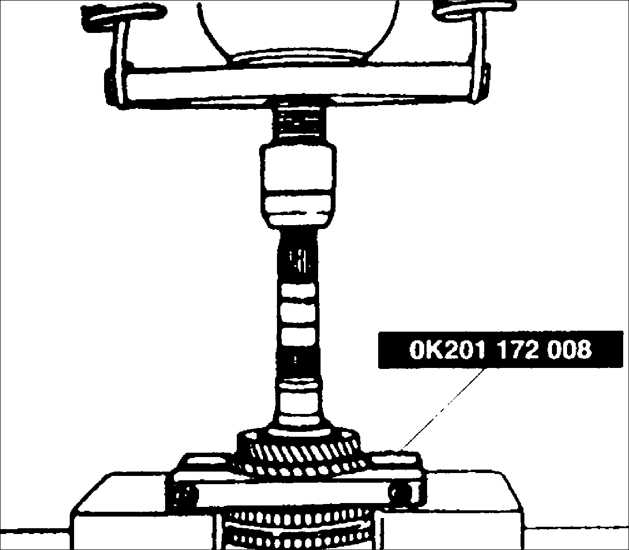

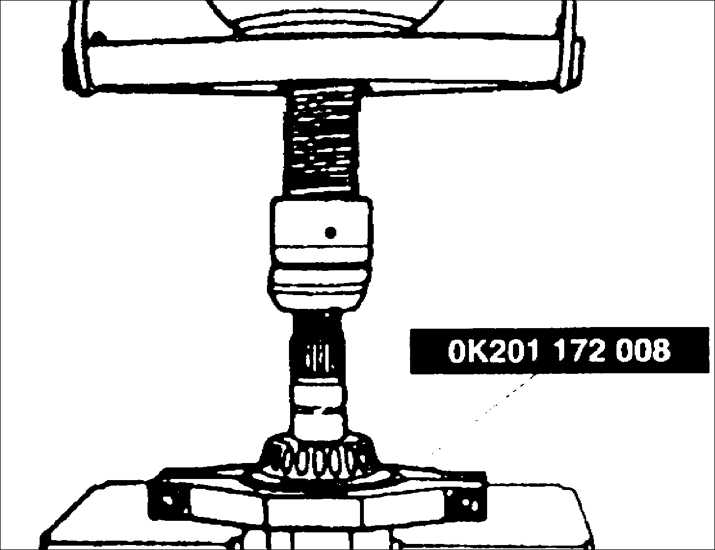

Используя пресс и специальное приспособление OK201 172 008, снимите шестерню 4-ой передачи.

ШЕСТЕРНИ 2-ОЙ И 3-ЕЙ ПЕРЕДАЧ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Переместите шестерни к шестерне1-ой передачи.
	2. Используя пресс и специальное приспособление OK201 172 008, снимите шестерню 2-ой и шестерню 3-ей передачи.

Проверка

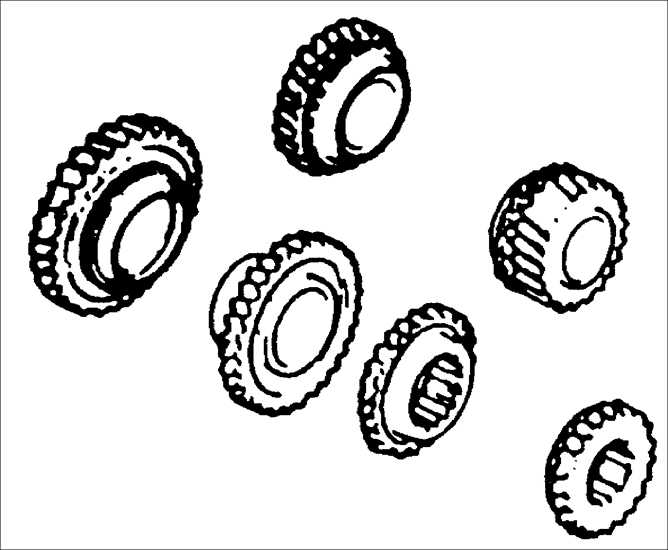

ШЕСТЕРНИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Осмотрите конусы синхронизатора на отсутствие износа.
2. Осмотрите состояние поверхности зубьев шестерен на отсутствие повреждений, износа и трещин.
	3. Визуально проверьте состояние кольца синхронизатора на отсутствие повреждений, износа и трещин.

КОЛЬЦО СИНХРОНИЗАТОРА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Визуально проверьте состояние зубьев кольца синхронизатора на отсутствие повреждений, износа и трещин.
	2. Проверьте состояние конической поверхности на отсутствие повреждений, износа и трещин.

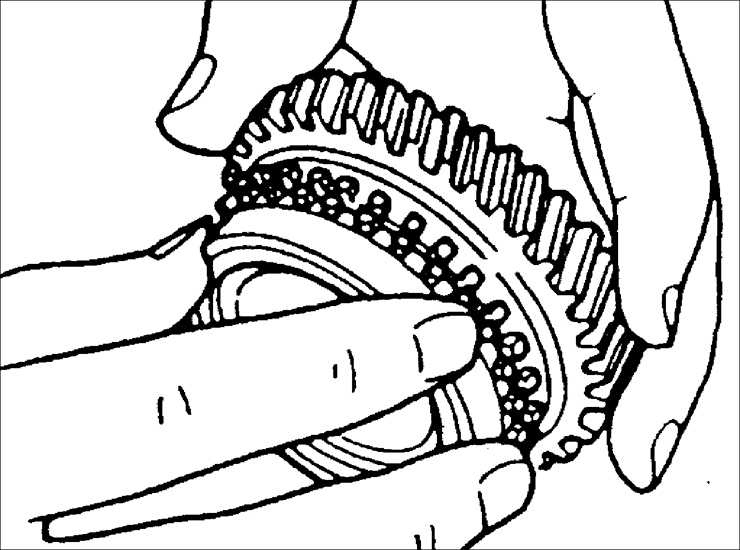

3. Установите кольцо синхронизатора в шестерню.

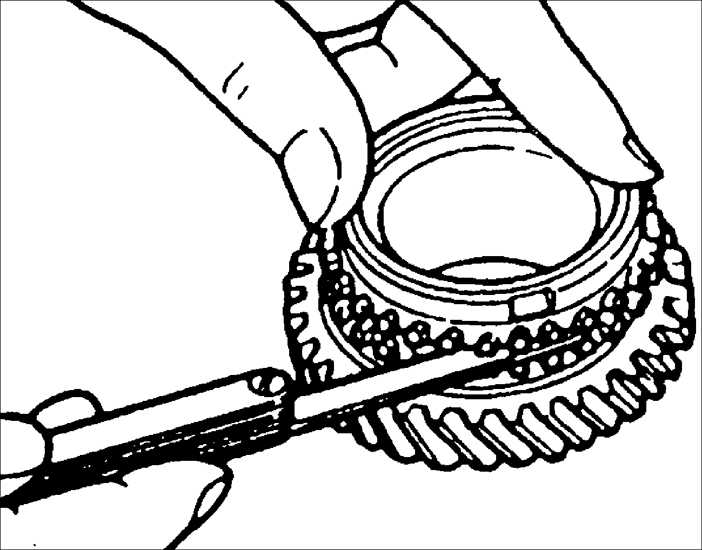

	4. Измерьте зазор между кольцом синхронизатора и поверхностью фланца шестерни. Номинальный зазор: 1,4–1,7 мм Минимально допустимый зазор: 0,8 мм

СИНХРОНИЗАТОР

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Визуально проверьте состояние синхронизатора и его работоспособность.

2. Визуально проверьте состояние зубьев кольца синхронизатора на отсутствие повреждений, износа и трещин.

3. Проверьте состояние сухарей фиксатора на отсутствие повреждений, износа и трещин.

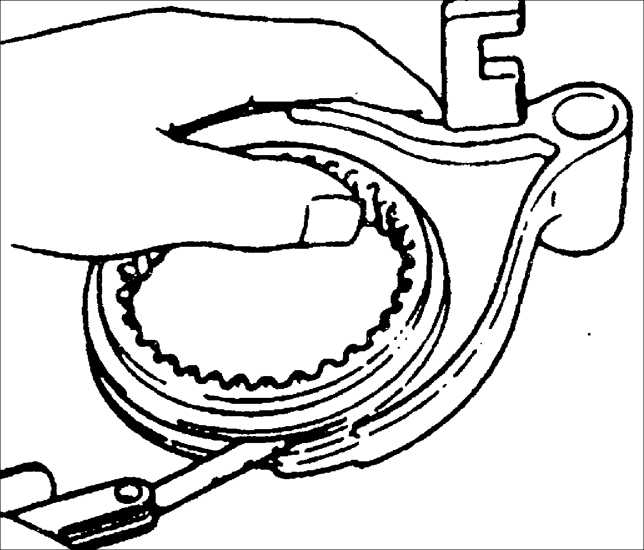

4. Измерьте зазор между скользящими муфтами синхронизатора и вилками.

Зазор, мм

Элемент	Номинальный	Предельно допустимый
1-ая/ 2-ая	0,1 – 0,35	0,75
3-я/ 4-ая	0,27 – 0,50	0,80

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ ЗАДНЕГО ХОДА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Визуально проверьте состояние зубьев шестерни на отсутствие повреждений, износа и трещин.

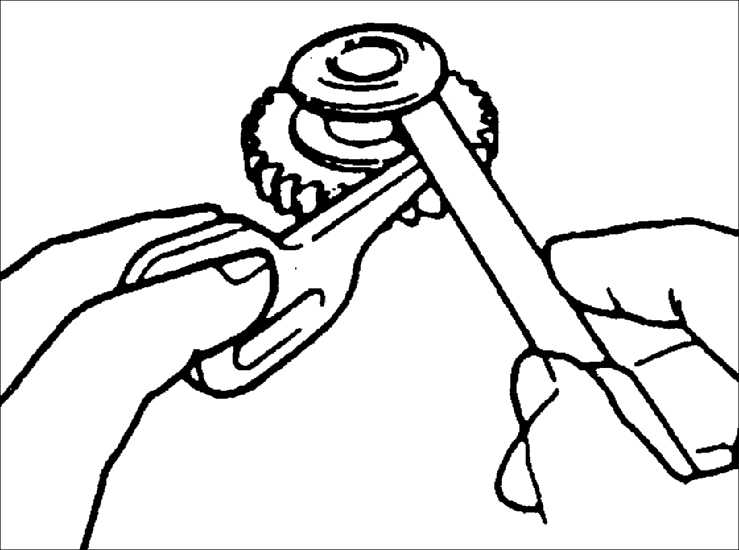

	2. Измерьте зазор между втулкой промежуточной шестерни заднего хода и рычагом. Номинальный зазор: 0,095–0,33 мм Минимально допустимый зазор: 0,31 мм

ПОДШИПНИК

ПОРЯДОК ВЫПОЛНЕНИЯ

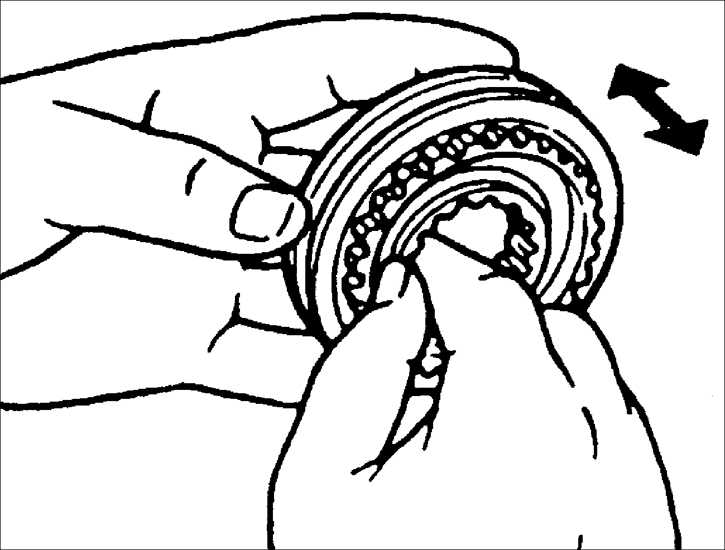

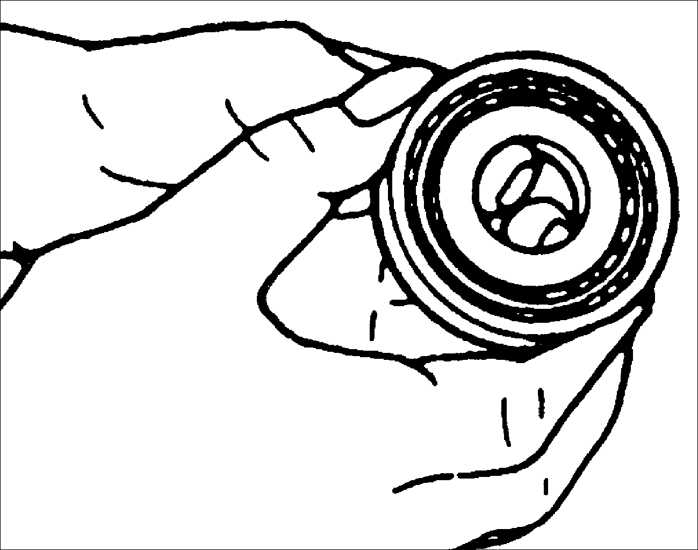

Проверьте подшипник на отсутствие повреждений и плавность вращения.

ПЕРВИЧНЫЙ И ВТОРИЧНЫЙ ВАЛЫ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте поверхности шестерен контактирующих с валами на отсутствие износа и повреждений.
2. Проверьте шлицы валов на отсутствие износа и повреждений.
3. Визуально проверьте состояние зубьев шестерен на отсутствие повреждений, износа и трещин.
4. Проверьте состояние канала для подачи смазки на отсутствие засорения.

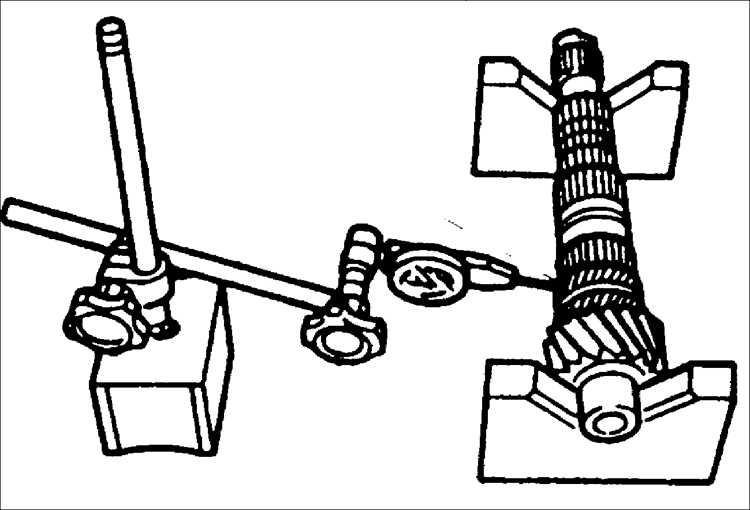

	5. Индикатором часового типа измерьте биение первичного и вторичного валов. Биение: 0,015 мм
Предупреждение замена вторичного вала, отрегулируйте предварительный натяг подшипника.

Сборка

СТУПИЦА МУФТЫ СИНХРОНИЗАТОРА

ПОРЯДОК ВЫПОЛНЕНИЯ

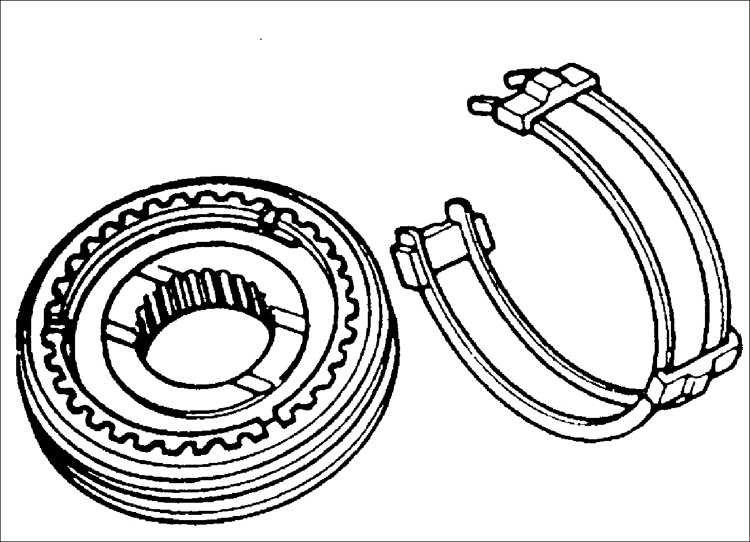

Установите сухари фиксатора и пружины в ступицу муфты синхронизатора.

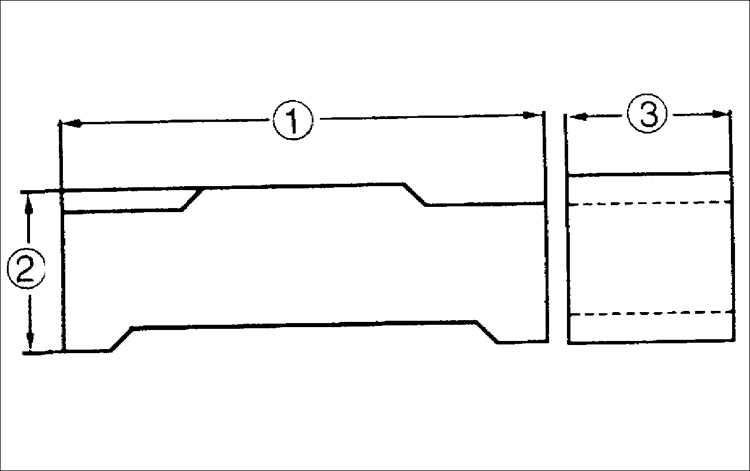

Размеры сухаря фиксатора, мм

Элемент	1	2	3
1-ая/ 2-ая	18,0	4,25	5,0
3-ья/ 4-ая	17,0	4,25	5,0
4-ая/ З.х	17,0	4,25	5,0

ПОДШИПНИК (СО СТОРОНЫ ДИФФЕРЕНЦИАЛА)

ПОРЯДОК ВЫПОЛНЕНИЯ

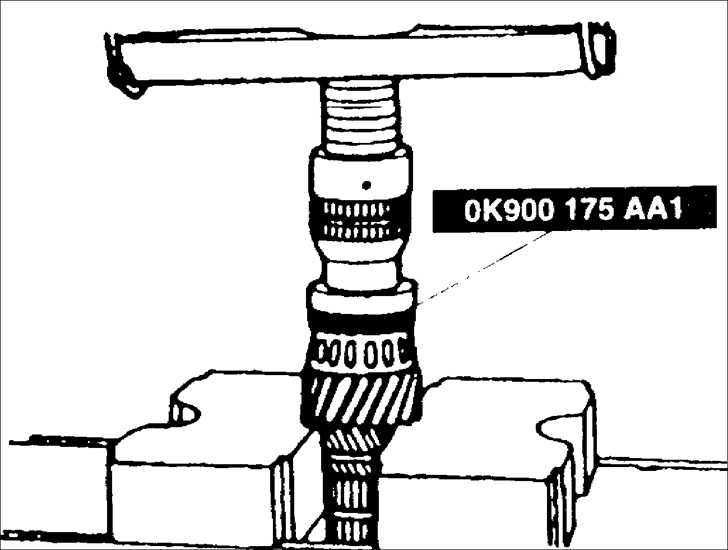

Используя пресс и специальное приспособление OK900 175 AA1, установите новый подшипник.

ШЕСТЕРНЯ 1-ОЙ ПЕРЕДАЧИ, КОЛЬЦО СИНХРОНИЗАТОРА 1-ОЙ ПЕРЕДАЧИ И СИНХРОНИЗАТОР 1-ОЙ/ 2-ОЙ ПЕРЕДАЧИ

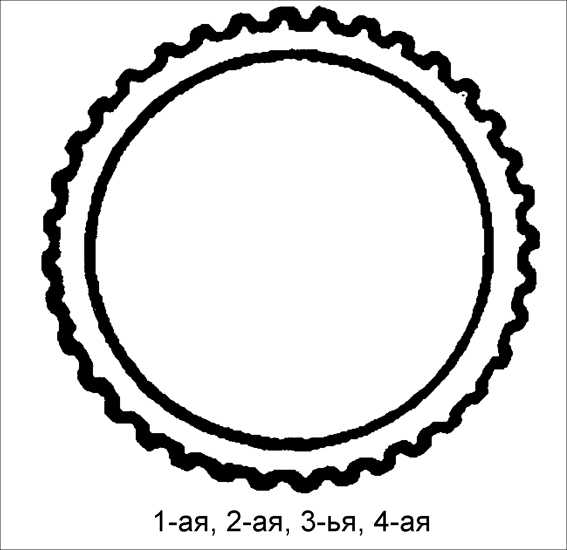

Предупреждение 2-ой передачи отсутствуют зубья в трех местах по периметру, для того чтобы отличить его от других колец синхронизатора.

ПОРЯДОК ВЫПОЛНЕНИЯ

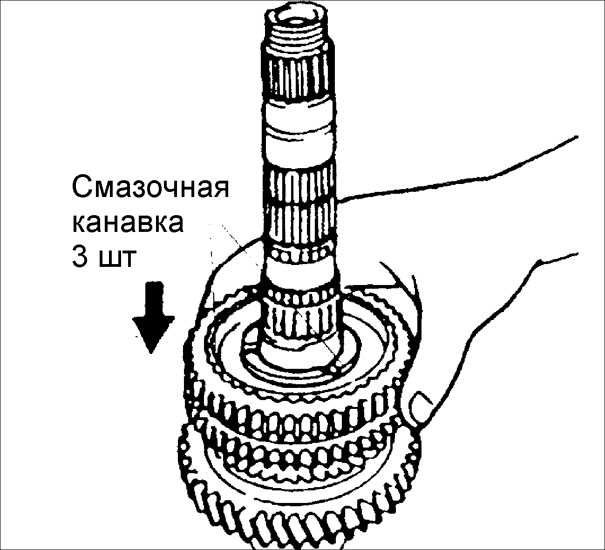

	1. Установите шестерню 1-ой передачи, кольцо синхронизатора 1-ой передачи и синхронизатор 1-ой/ 2-ой передачи так, как показано на рисунке.
	2. Совместите выемки кольца синхронизатора с сухарями фиксатора.

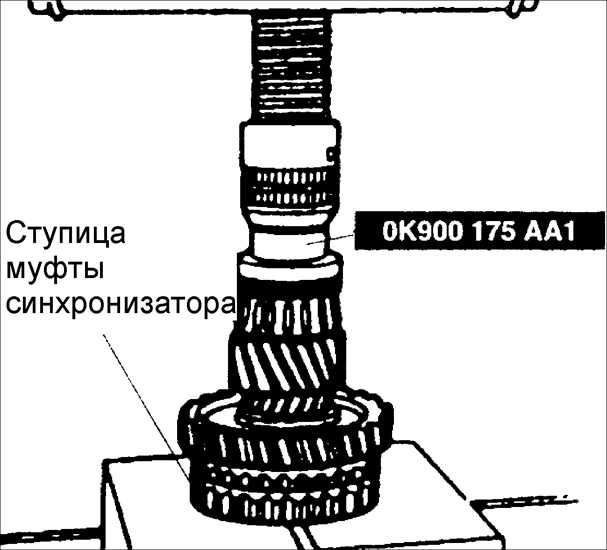

	3. Используя пресс и специальное приспособление OK900 175 AA1, установите ступицу муфты синхронизатора 1-ой/ 2-ой передач.

КОЛЬЦО СИНХРОНИЗАТОРА 2-ОЙ ПЕРЕДАЧИ И ШЕСТЕРНИ 2-ОЙ И 3-ЕЙ ПЕРЕДАЧ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите кольцо синхронизатора 2-ой передачи и шестерню 2-ой передачи.

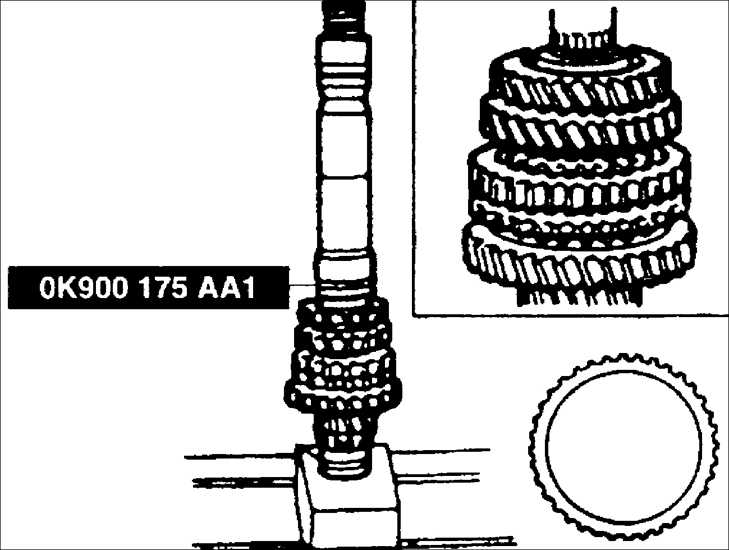

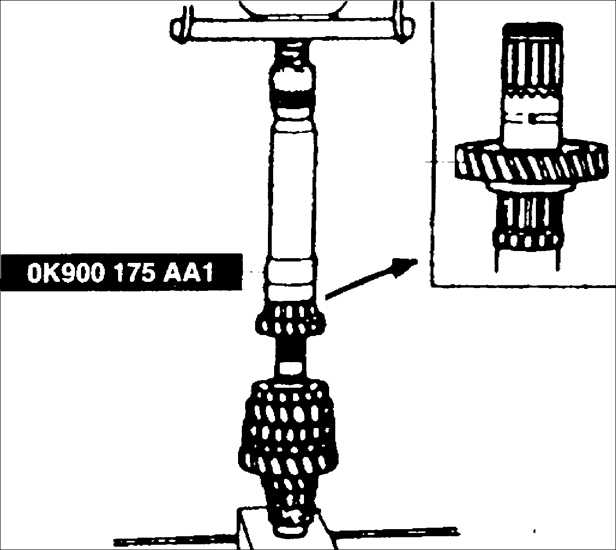

	2. Используя пресс и специальное приспособление OK900 175 AA1, установите шестерню 3-ей передачи.

ШЕСТЕРНЯ 4-ОЙ ПЕРЕДАЧИ И ВНУТРЕННЕЕ КОЛЬЦО ПОДШИПНИКА

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Используя пресс и специальное приспособление OK900 175 AA1, установите шестерню 4-ой передачи и внутреннее кольцо подшипника.
	2. Измерьте зазор между шестерней 1-ой передачи и шестерней привода дифференциала. Номинальный зазор: 0,05–0,28 мм Предельно допустимый зазор: 0,29 мм
3. Измерьте зазор между шестерней 2-ой и 3-ей передач. Номинальный зазор: 0,10–0,22 мм Предельно допустимый зазор: 0,27 мм
	4. Если зазоры не соответствуют требуемым, разберите и повторно соберите вторичный вал.
