Киа Сефиа. Разборка, проверка и сборка пятой/ задней передачи и задней крышки BF DOHC

9.7. Разборка, проверка и сборка пятой/ задней передачи и задней крышки BF DOHC

ОБЩИЕ СВЕДЕНИЯ

Пятая/ задняя передача и задняя крышка BF DOHC

9.7 Разборка, проверка и сборка пятой/ задней передачи и задней крышки BF DOHC Киа Сефия

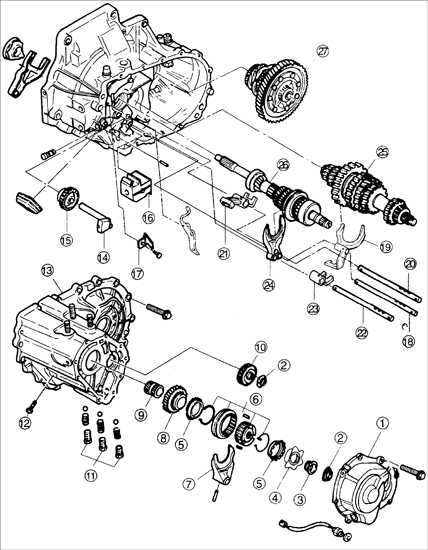

1 – задняя крышка;
2 – контргайка;
3 – муфта синхронизатора задней передачи;
4 – конусная втулка задней передачи;
5 – блокирующее кольцо синхронизатора;
6 – синхронизатор 5-ой передачи;
7 – вилка 5-ой передачи;
8 – шестерня 5-ой передачи;
9 – втулка шестерни 5-ой передачи;
10 – вторичная шестерня 5-ой передачи;
11 – пробка фиксатора, пружина и стальной шарик;
12 – болт крепления вала передачи заднего хода;
13 – картер коробки передач;
14 – вал передачи заднего хода;

15 – промежуточная шестерня передачи заднего хода;
16 – блок управления;
17 – рычаг установки пружины;
18 – шток переключения 1-ой/ 2-ой передач;
19 – вилка переключения 1-ой/ 2-ой передач;
20 – шток переключения 5-ой/ задней передач;
21 – рычаг штока переключения 5-ой/ задней передач;
22 – шток переключения 3-ей/ 4-ой передач;
23 – рычаг штока переключения 3-ей/ 4-ой передач;
24 – вилка переключения 3-ей/ 4-ой передач;
25 – блок шестерен вторичного вала;
26 – блок шестерен первичного вала;
27 – дифференциал

Предупреждение картер коробки передач растворителем.

(кроме герметичных подшипников) и поверхности уплотнения растворителем и просушите их сжатым воздухом.

воздухом и проверьте, что они не загрязнены.

воздуха для очистки каналов и отверстий, пользуйтесь защитными очками, так как вылетевшие загрязнения могу нанести ущерб здоровью.

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

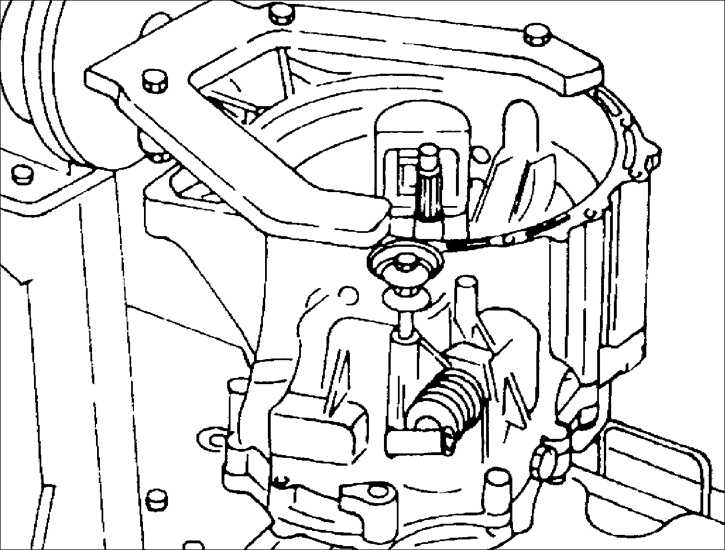

1. Установите коробку передач на стенде OK130 990 007 с переходником OK130175011A.
2. Снимите подшипник и вилку выключения сцепления.
3. Снимите щуп для измерения уровня масла.

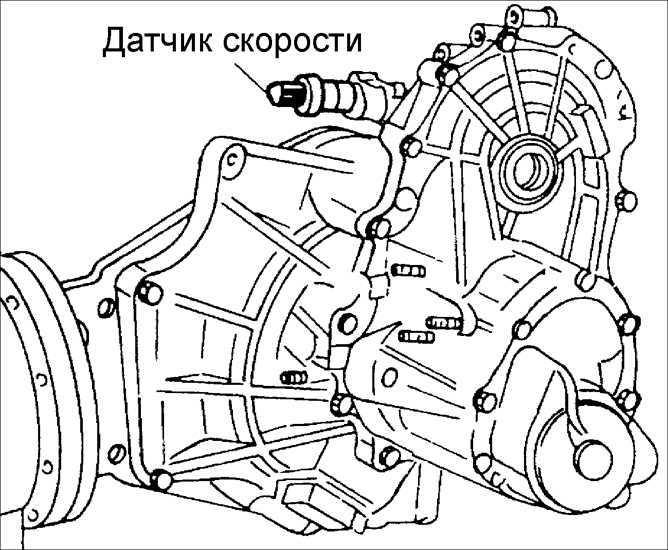

	4. Снимите датчик скорости.
5. Снимите выключатель фонаря заднего хода.
	6. Снимите заднюю крышку.
Предупреждение заднюю крышку, слегка постучите по задней крышке капроновым молотком. повторно отвинченную контргайку.

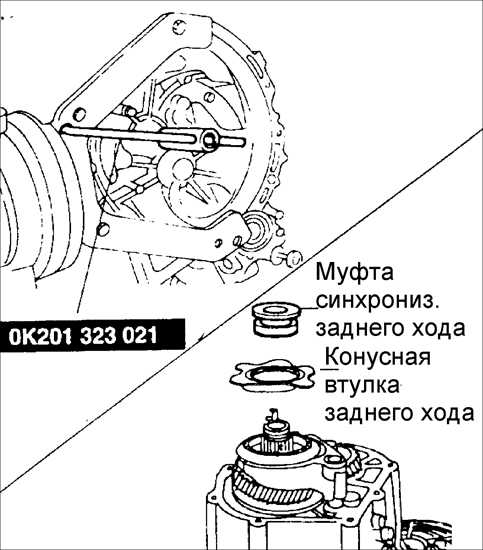

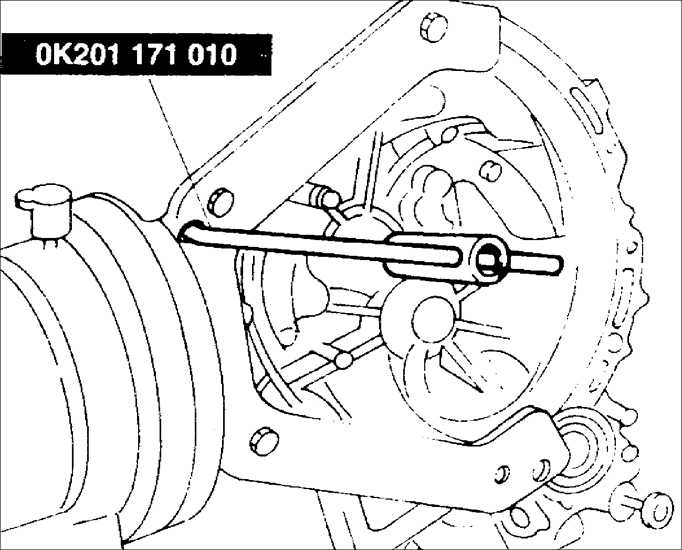

7. Приспособлением OK201 323 021 заблокируйте первичный вал коробки передач.
8. Одновременно включите шестерни 1-ой и 2-ой передачи, для того чтобы не проворачивался первичный вал коробки передач.
9. Отогните буртики пластины фиксирующей контргайку.
	10. Отверните контргайку из первичного и вторичного вала и снимите конусное кольцо задней передачи и муфту синхронизатора с первичного вала.
Предупреждение повторно использованный цилиндрический штифт.

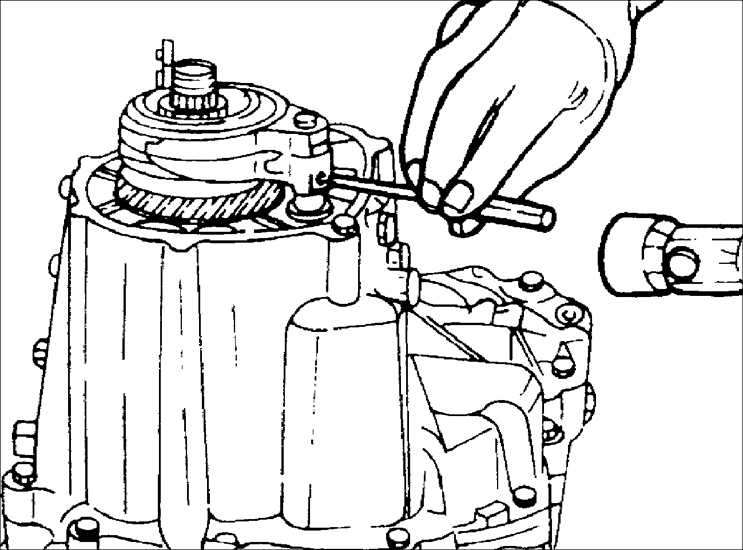

	11. Тонкой выколоткой и молотком выбейте цилиндрический штифт вилки включения 5-ой передачи.
12. Одновременно, в сборе снимите кольцо синхронизатора, вилку включения 5-ой передачи, скользящую муфту 5-ой передачи, блокирующее кольцо и муфту шестерни.
	13. Снимите шестерню 5-ой передачи с вторичного вала.

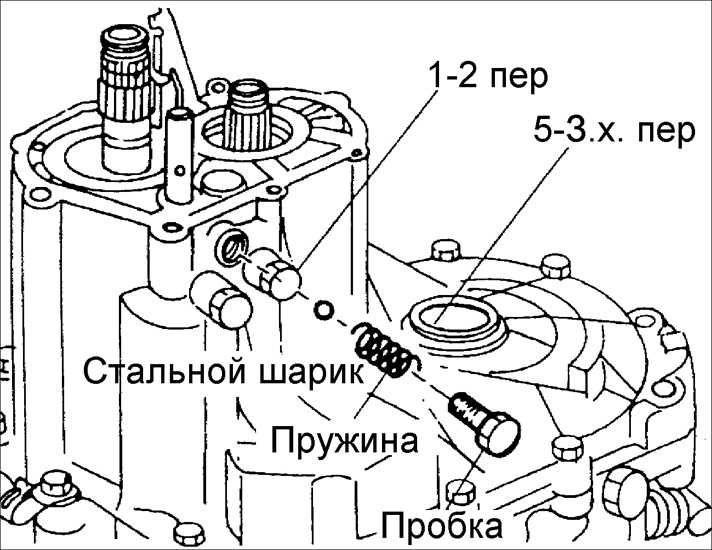

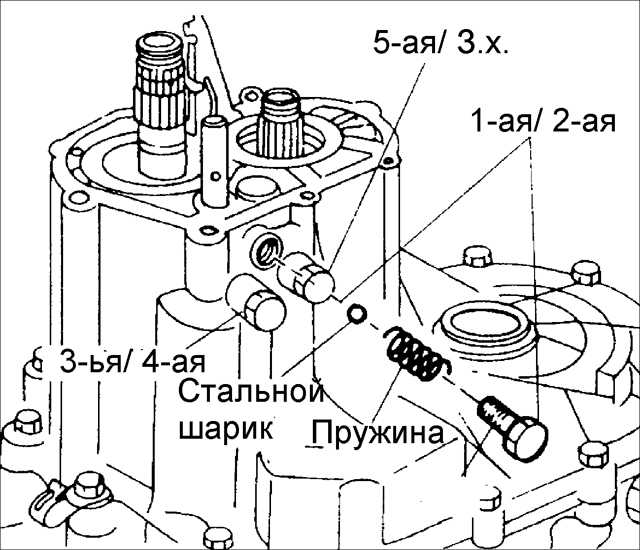

	14. Выверните пробку фиксатора и, используя магнит, снимите пружину и стальной шарик.
	15. Выверните болт крепления промежуточного вала шестерни задней передачи.
16. Снимите картер коробки передач.
Предупреждение картера коробки передач, слегка постучите по нему капроновым молотком.

17. Снимите магнит.
	18. Снимите промежуточный вал и шестерню передачи заднего хода.

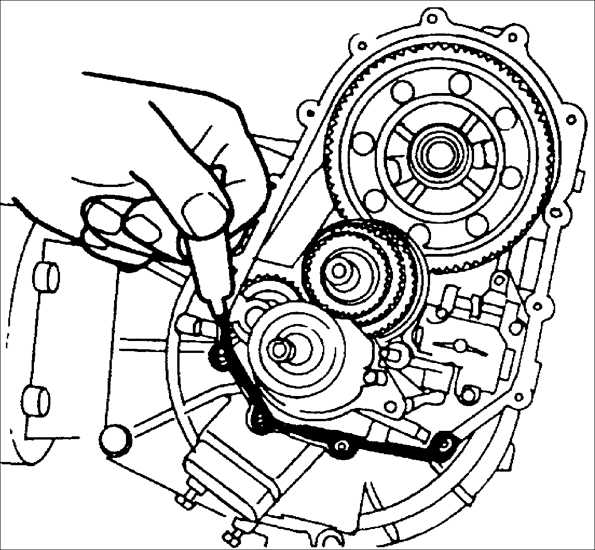

	19. Выверните три болта и снимите блок управления.
20. Снимите рычаг установки пружины.
21. Выведите из зацепления шестерни 1-ой и 2-ой передач. Тонкой выколоткой и молотком выбейте цилиндрический штифт вилки включения 1-ой/ 2-ой передач.
Предупреждение повторно использованный цилиндрический штифт.

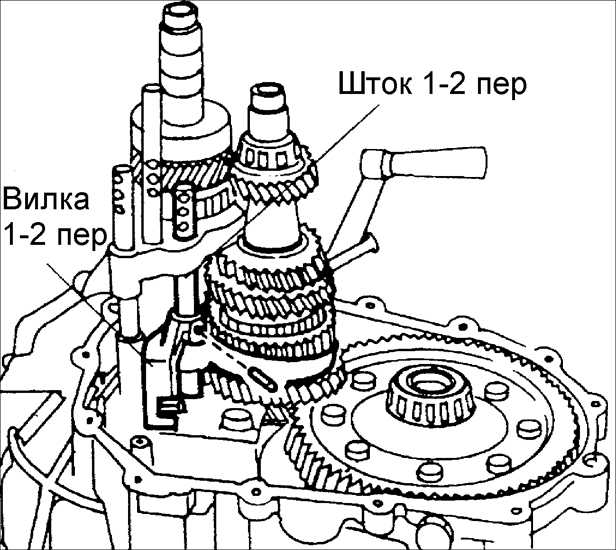

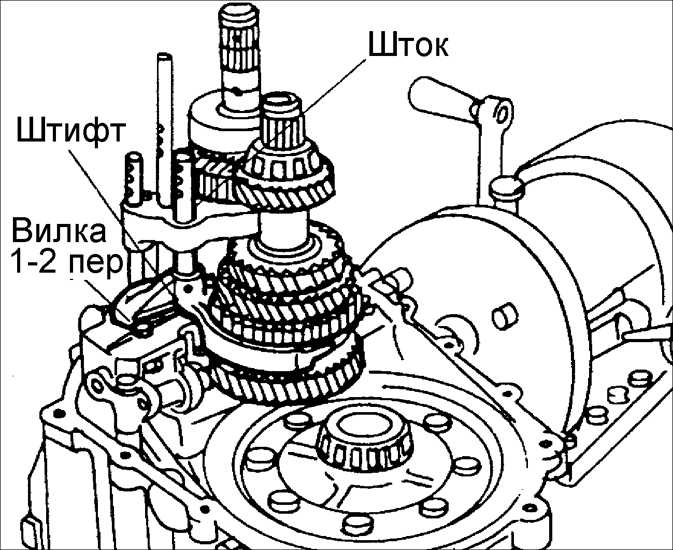

	22. Снимите шток и вилку 1-ой/ 2-ой передач.

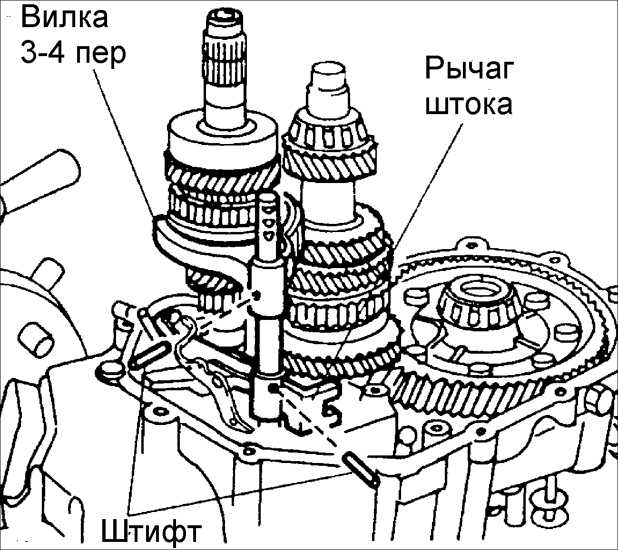

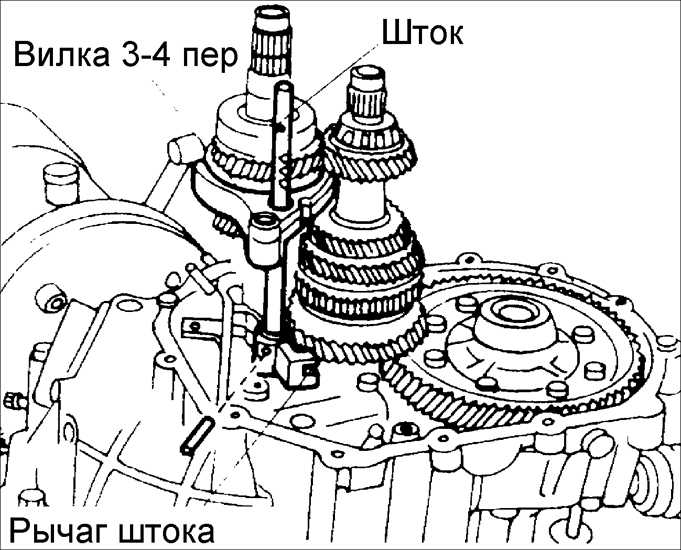

	23. Тонкой выколоткой и молотком выбейте цилиндрический штифт вилки 3-ой/ 4-ой передач, снимите вилку 3-ой/ 4-ой передач и рычаг штока переключения 3-ей/ 4-ой передач.

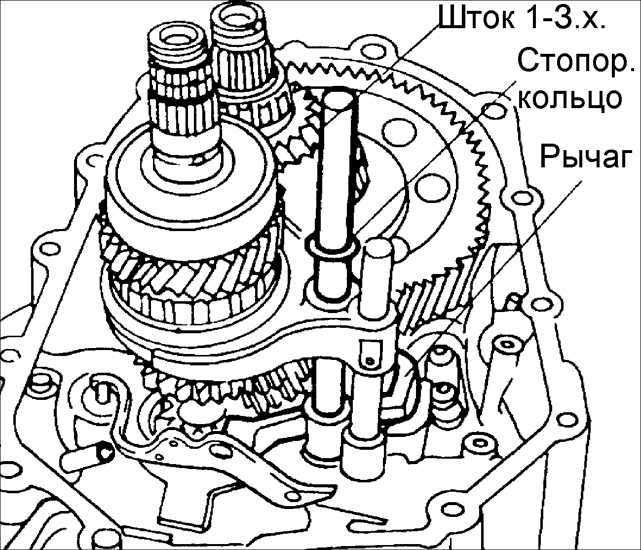

24. Снимите Е-образное стопорное кольцо фиксации штока 5-ой/ задней передач.
	25. Тонкой выколоткой и молотком выбейте цилиндрический штифт вилки 5-ой/ задней передач, снимите вилку 5-ой/ задней передач и рычаг штока переключения 5-ой/ задней передач.

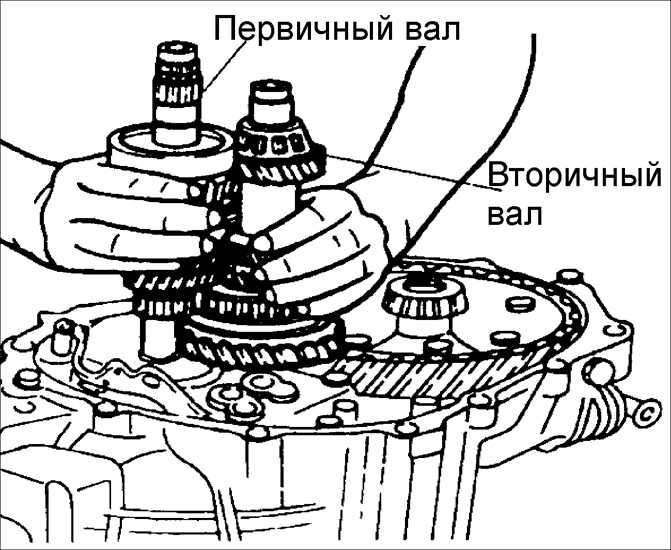

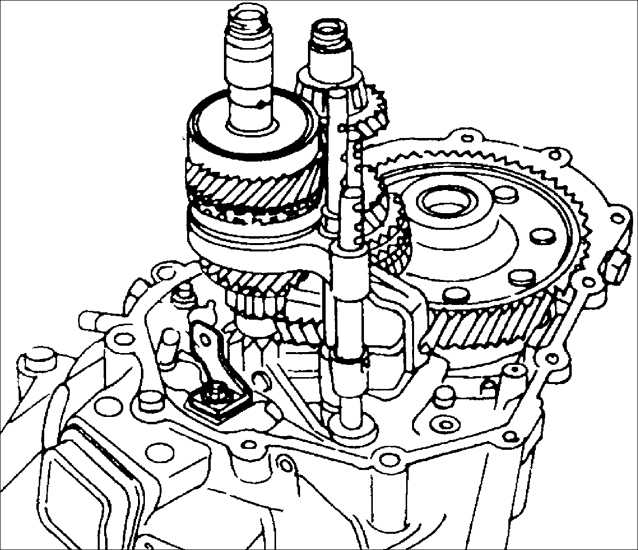

	26. Одновременно снимите первичный и вторичный валы в сборе.

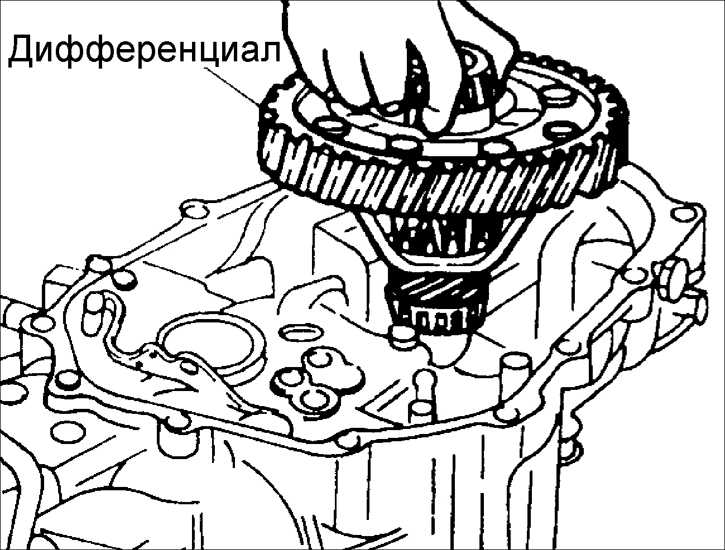

	27. Снимите дифференциал.

Сборка

Предупреждение наружное кольцо подшипника дифференциала.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите дифференциал в картер коробки передач.

Предупреждение что не повредили масляное уплотнительное кольцо при установке первичного вала.

смажьте рабочую кромку уплотнительного кольца.

наружное кольцо подшипника в картере коробки передач.

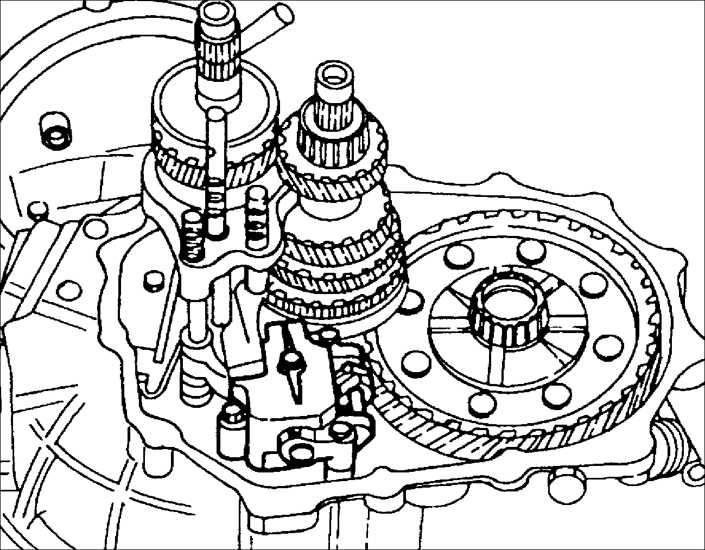

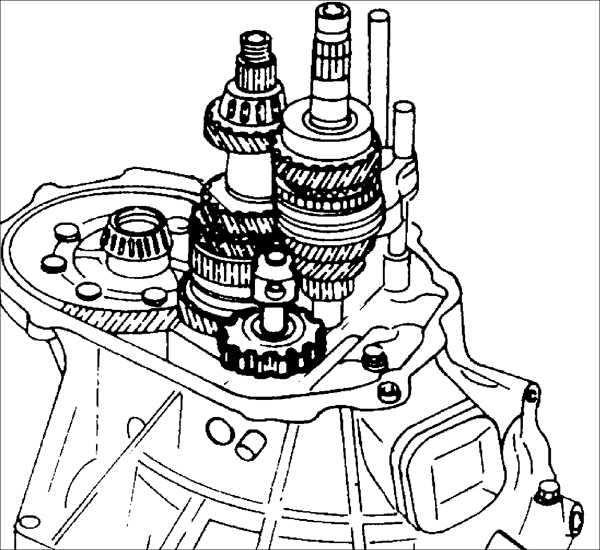

2. Установите в сборе первичный и вторичный валы в картер коробки передач.

3. Установите вилку 3-ой/ 4-ой передач на скользящую муфту 3-ей/ 4-ой передач, затем вставьте шток 5-ой/ задней передач в вилку и установите штифт крепления штока 5-ой/ задней передач.

Предупреждение используйте новый цилиндрический штифт.

4. Совместите рычаг штока переключения 5-ой/ задней передач со штоком 5-ой/ задней передач и закрепите цилиндрическим штифтом.

5. После установки штока 3-ей/ 4-ой передач в вилку 3-ей/ 4-ой передач, установите вилку 3-ей/ 4-ой передач в рычаг штока переключения 3-ей/ 4-ой передач.

Предупреждение используйте новый цилиндрический штифт.

6. Совместите рычаг штока переключения 3-ей/ 4-ой передач со штоком и закрепите цилиндрическим штифтом.

7. Совместите штока переключения 3-ей/ 4-ой передач с вилкой переключения 3-ей/ 4-ой передач и закрепите цилиндрическим штифтом.

8. Соберите вилку переключения 1-ой/ 2-ой передач со скользящей муфтой 1-ой/ 2-ой передач и установите шток 1-ой/ 2-ой передач.

Предупреждение используйте новый цилиндрический штифт.

9. Совместите штока переключения 1-ой/ 2-ой передач с вилкой переключения 1-ой/ 2-ой передач и закрепите цилиндрическим штифтом.

Предупреждение используйте новое E-образное стопорное кольцо.

10. Установите E-образное стопорное кольцо на шток 5-ой/ задней передач.

11. Совместите в проекции рычаг заднего хода с рычагом штока 5-ой/ задней передач и установите рычаг заднего хода на корпус муфты.

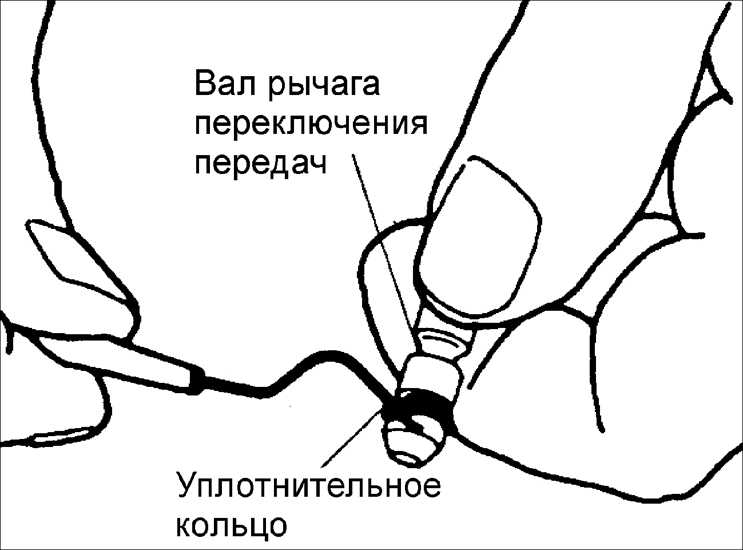

12. Установите новое уплотнительное кольцо на обратный вал переключения передач.

Предупреждение уплотнительное кольцо так, чтобы оно располагалось во внешней канавке.

13. Вставьте вал в рычаг включения заднего хода.

14. Установите штифт.

15. Установите рычаг пружины и закрепите болтами.

Момент затяжки: 7,8–11,3 Н•м

16. Установите блок управления и закрепите болтами.

Момент затяжки: 7,8–11,3 Н•м

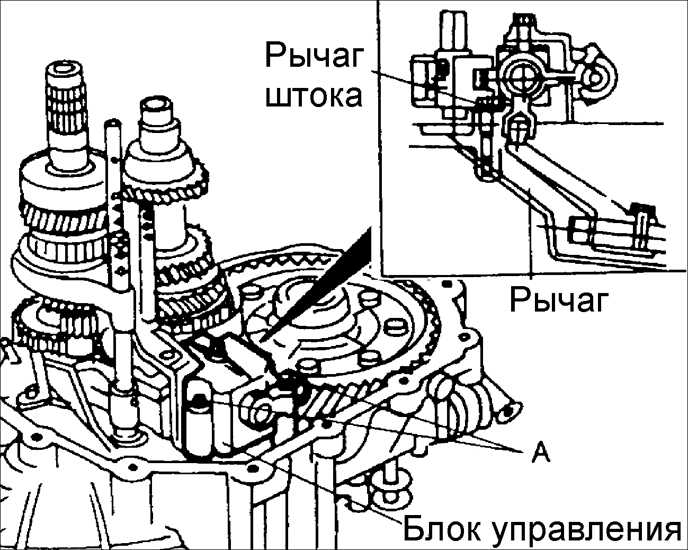

Предупреждение блока управления, учитывайте длину болтов. (Длина болта A больше B).

17. Установите промежуточный вал и шестерню заднего хода.

18. Установите магнит.

Предупреждение с сопрягаемых поверхностей картера сцепления и коробки передач.

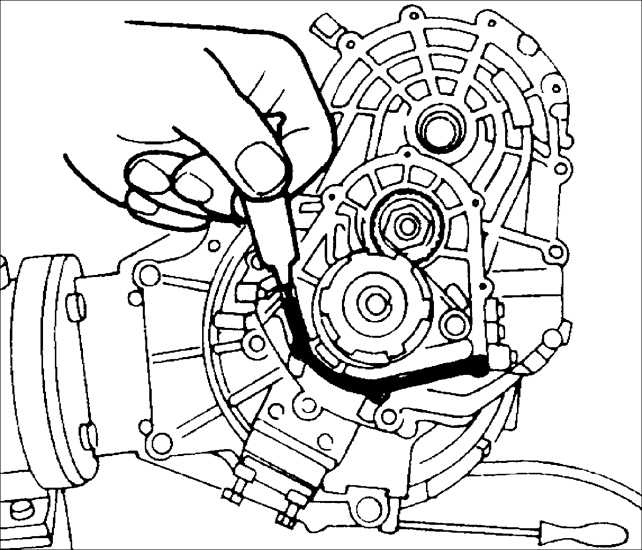

19. Нанесите тонкий слой герметика Threebond 1216T или 1216TB на сопрягаемые поверхности картера сцепления и коробки передач.

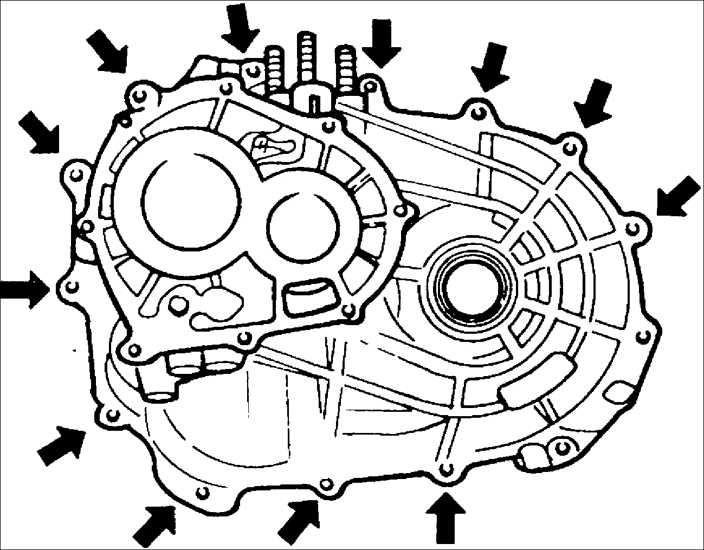

20. Установите картер коробки передач на картер сцепления и закрепите болтами.

Момент затяжки: 18,6–25,5 Н•м

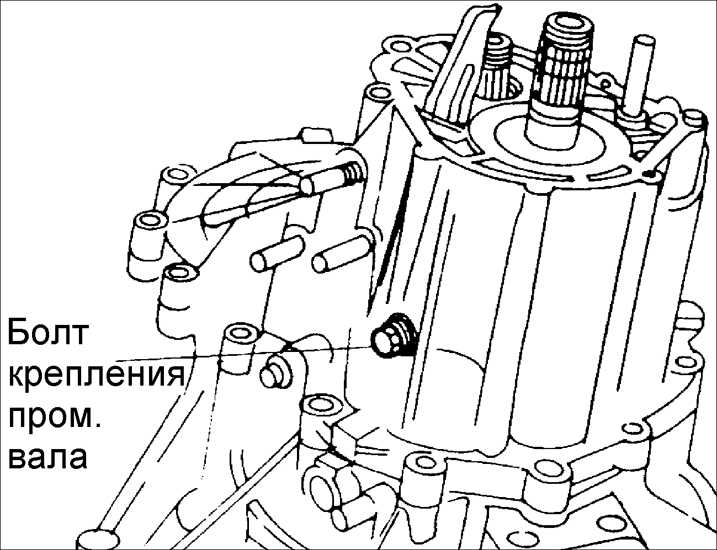

21. Вверните болт крепления промежуточного вала шестерни задней передачи.

Момент затяжки: 18,6–25,5 Н•м

Предупреждение пружин фиксаторов отличается друг от друга, правильно выберите и установите пружины на свои места.

фиксатора: 5-ой/ заднего года больше чем 1-ой/ 2-ой, 3-ей/ 4-ой передач.

на резьбу пробки фиксатора.

22. Установите стальной шарик и пружину и вверните пробку фиксатора.

Момент затяжки: 15-20 Н•м

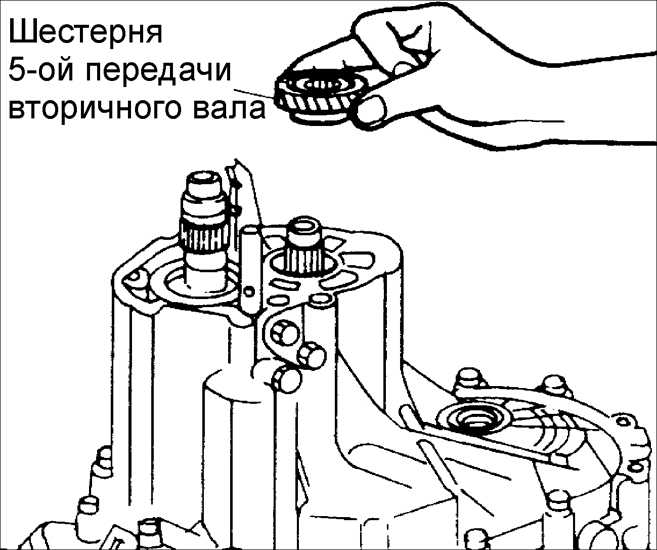

23. Установите ведомую шестерню 5-ой передачи.

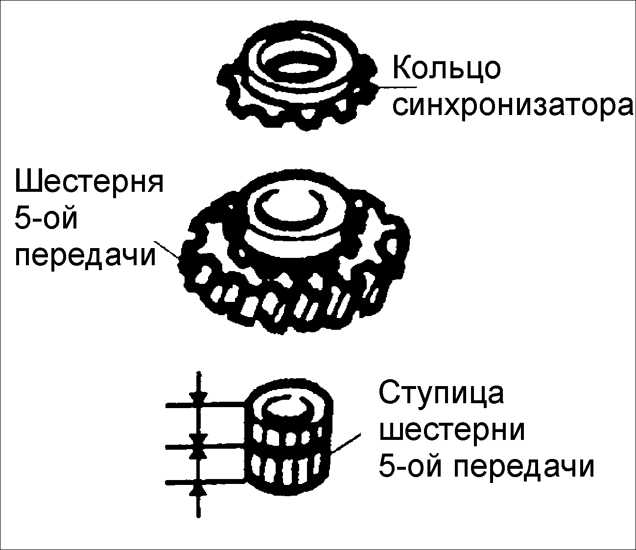

Предупреждение кольца синхронизатора отличается друг от друга, при сборке его необходимо учитывать.

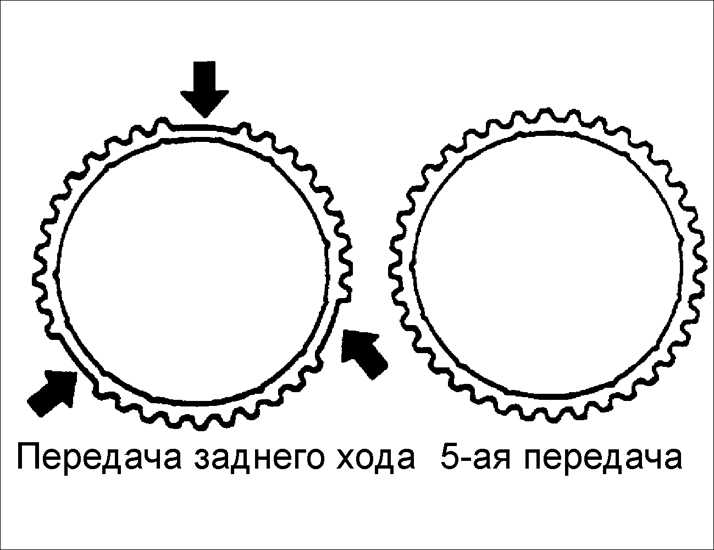

В кольце синхронизатора передачи заднего хода имеется пропуски зубьев в трех местах.

на направление установки втулки шестерни 5-ой передачи.
Длина: A> B

24. Установите втулку шестерни 5-ой передачи, шестерню 5-ой передачи и кольцо синхронизатора.

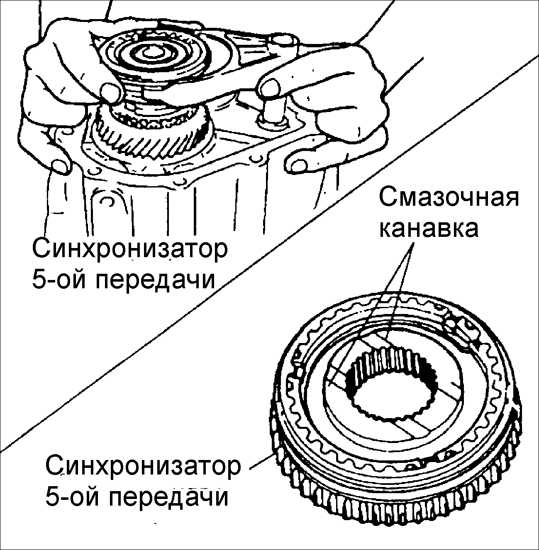

Предупреждение смазочную канавку втулки шестерни 5-ой передачи со стороны шестерни 5-ой передачи.

25. Установите вилку 5-ой передачи в канавку синхронизатора 5-ой передачи.

26. Установите синхронизатор.

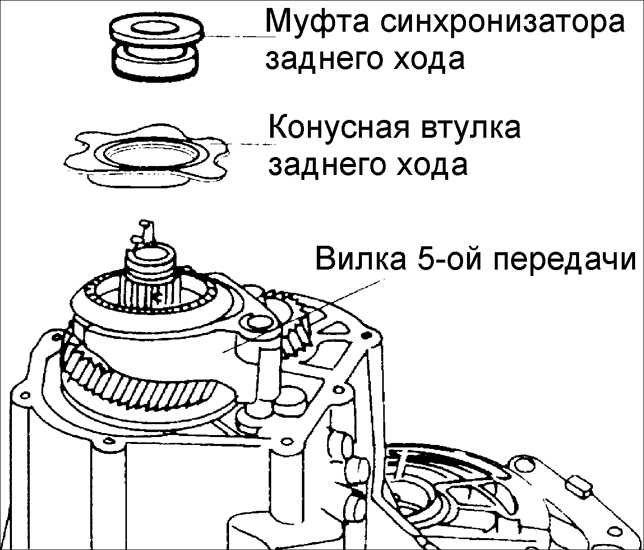

27. Установите на первичный вал муфту синхронизатора и конусное кольцо задней передачи.
Предупреждение используйте новый цилиндрический штифт.
	28. Закрепите вилку 5-ой передачи цилиндрическим штифтом.
29. Одновременно включите шестерни 1-ой и 2-ой передачи, для того чтобы не проворачивался первичный вал коробки передач.
	30. Приспособлением OK201 323 021 заблокируйте первичный вал коробки передач.

Предупреждение используйте новую контргайку.
31. Затяните контргайку и для фиксации ее от отворачивания загните буртики пластины фиксирующей контргайку. Момент затяжки: 127–206 Н•м

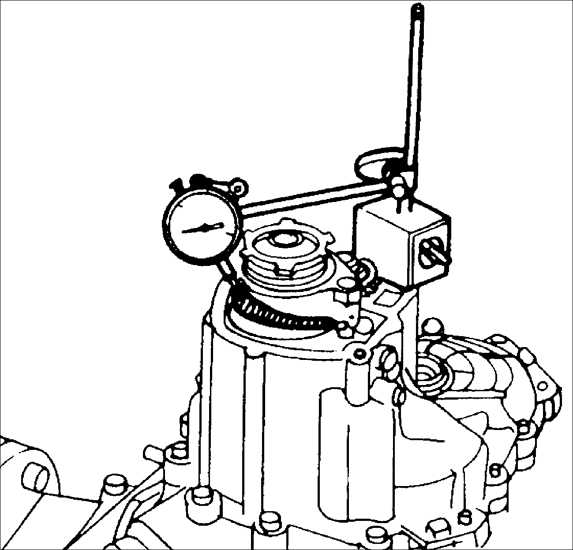

	32. Индикатором часового типа измерьте люфт шестерни 5-ой передачи и конусной втулки заднего хода. Люфт: Шестерни 5-ой передачи: 0,07–0,39 мм Конусной втулки заднего хода: 0,1–0,25 мм Если люфт превышает допустимые пределы, повторно разберите и соберите коробку передач.

Предупреждение с сопрягаемых поверхностей задней крышки и картера коробки передач.
	33. Нанесите тонкий слой герметика Threebond 1216T или 1216TB на сопрягаемые поверхности картера коробки передач и задней крышки.

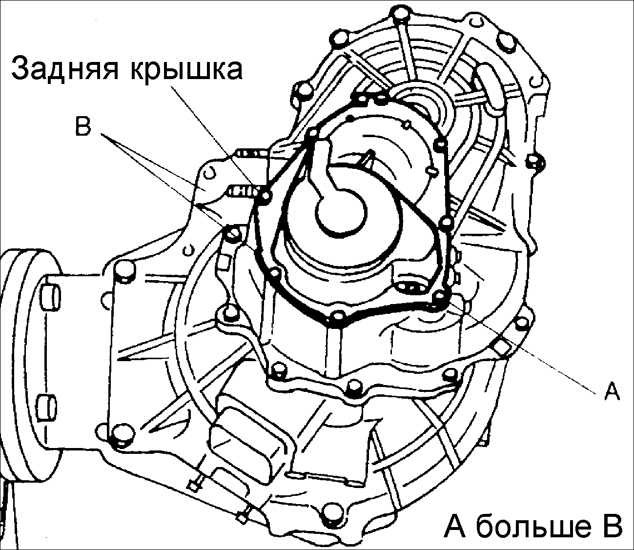

34. Установите заднюю крышку с учетом положения углубления для конусной втулки заднего хода и закрепите болтами. Момент затяжки: 7,8–11,3 Н•м
	35. Установимте шайбу на включатель фонаря заднего хода и вверните выключатель. Момент затяжки: 20–24,5 Н•м
36. Установите датчик скорости к ведомому механизму спидометра. Момент затяжки: 7,8–11,3 Н•м
	37. Установите втулку на тягу переключения передач.

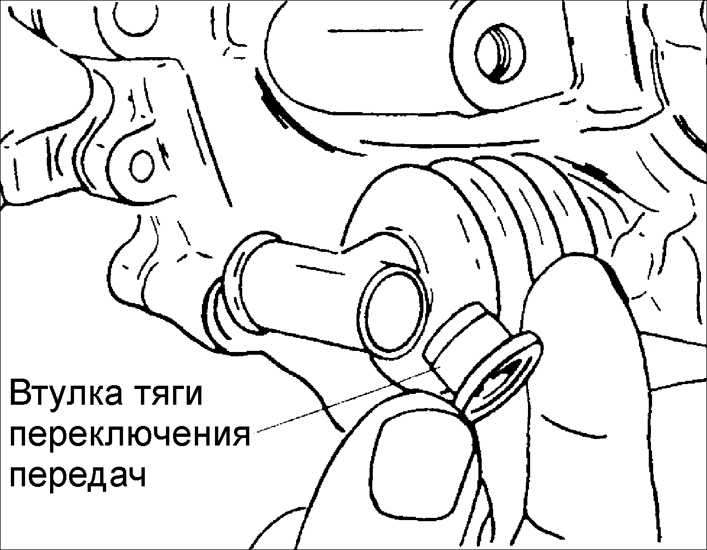

38. Установите подшипник и вилку выключения сцепления.
39. Снимите коробку передач со стенда OK130 990 007 с переходником OK130175011A.
