Киа Сефиа. Картер сцепления и компоненты картера коробки передач TE DOHC

9.10. Картер сцепления и компоненты картера коробки передач TE DOHC

ОБЩИЕ СВЕДЕНИЯ

Предупреждение масляные уплотнительные кольца.

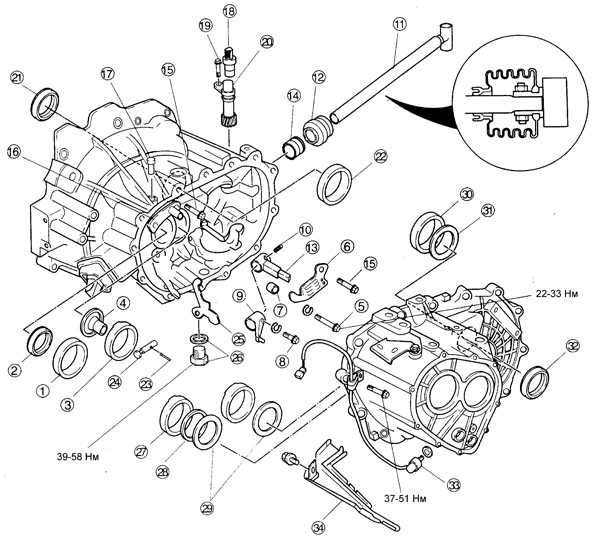

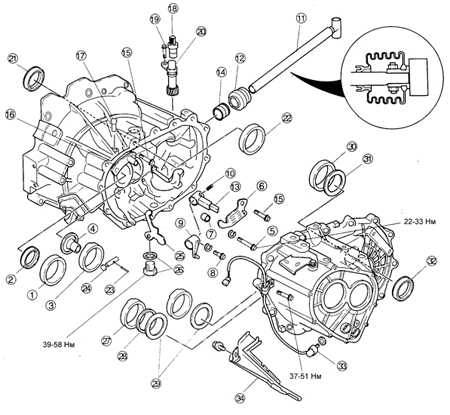

Картер сцепления и компоненты картера коробки передач TE DOHC

1 – наружное кольцо подшипника;
2 – уплотнительное кольцо;
3 – наружное кольцо подшипника;
4 – раструб;
5 – болт;
6 – пластина;
7 – труба;
8 – болт;
9 – рычаг переключения;
10 – цилиндрический штифт;
11 – шток переключения передач;
12 – чехол;
13 – селектор;
14 – уплотнительное кольцо;
15 – болт;
16 – крышка;
17 – сапун;

18 – датчик скорости;
19 – болт;
20 – механизм привода спидометра;
21 – уплотнительное кольцо;
22 – наружное кольцо подшипника;
23 – цилиндрический штифт;
24 – вал рычага заднего хода;
25 – рычаг заднего хода;
26 – пробка слива масла с шайбой;
27 – наружное кольцо подшипника;
28 – пружина диафрагмы;
29 – регулировочная прокладка;
30 – наружное кольцо подшипника;
31 – регулировочная прокладка;
32 – уплотнительное кольцо;
33 – выключатель света заднего хода;
34 – канал для смазки

Снятие наружного кольца подшипника (с передней стороны первичного вала)

ПОРЯДОК ВЫПОЛНЕНИЯ

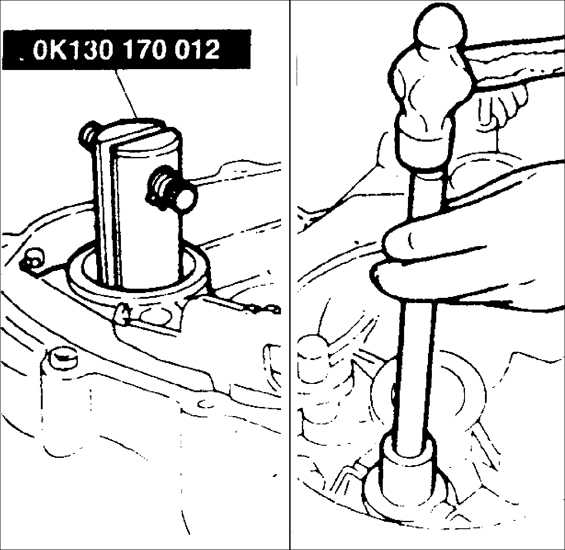

После установки съемника OK130 170 012 в наружное кольцо подшипника, снимите наружное кольцо подшипника.

Снятие вала рычага заднего хода

ПОРЯДОК ВЫПОЛНЕНИЯ

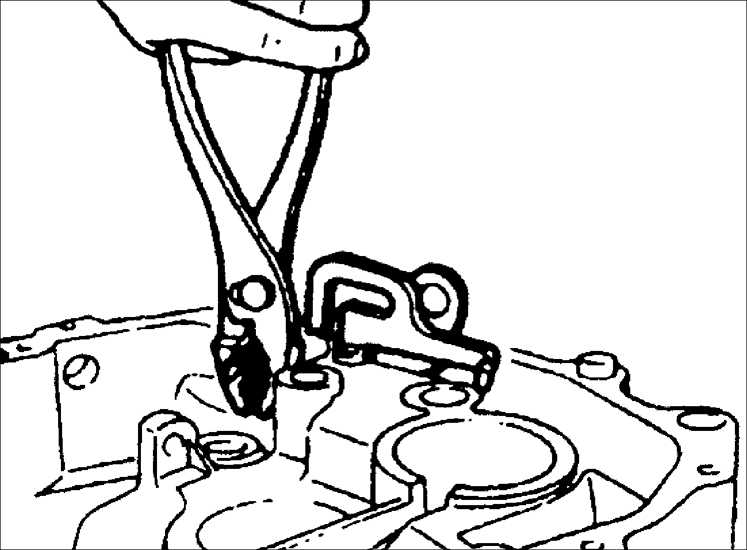

1. Пассатижами извлеките цилиндрический штифт.
	2. Защитите вал рычага заднего хода ветошью и, пассатижами, достаньте его.

Снятие уплотнительного кольца штока переключения передач

ПОРЯДОК ВЫПОЛНЕНИЯ

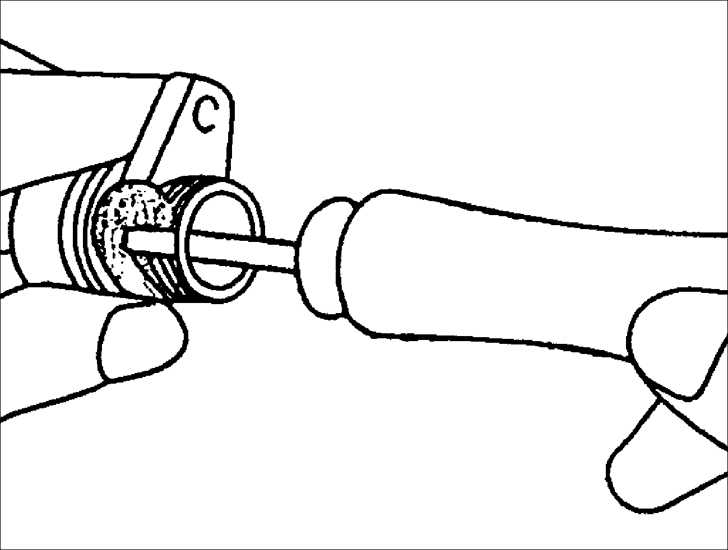

Отверткой и молотком снимите уплотнительное кольцо штока переключения передач.

Предупреждение кольца не повредите картер сцепления.

Снятие раструба наружного кольца подшипника вторичного вала

ПОРЯДОК ВЫПОЛНЕНИЯ

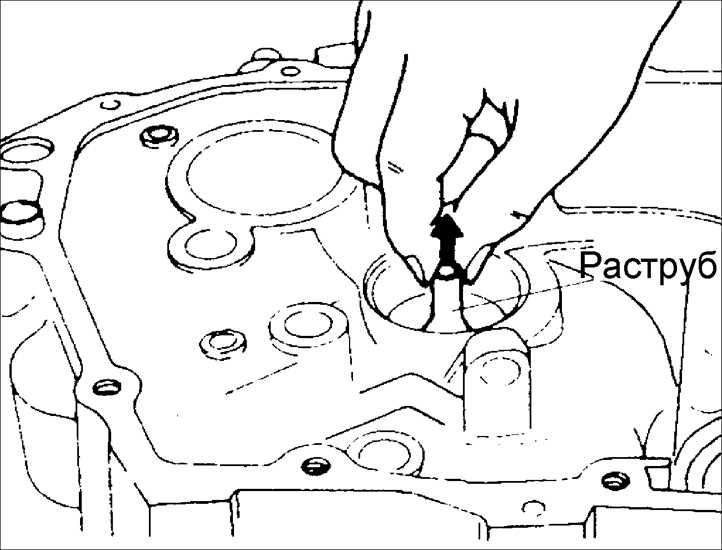

1. Снимите наружное кольцо подшипника, поднимая его вместе с раструбом.
Предупреждение отверткой снимите наружное кольцо подшипника вторичного вала.

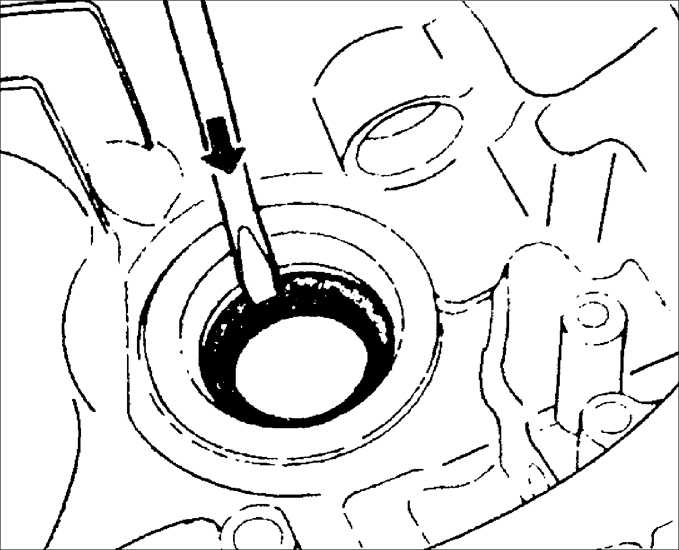

2. Вставьте отвертку в наружное кольцо подшипника вторичного вала картера сцепления.
	3. Снимите наружное кольцо подшипника.

Снятие уплотнительного кольца первичного вала

Предупреждение кольца не повредите картер сцепления.

ПОРЯДОК ВЫПОЛНЕНИЯ

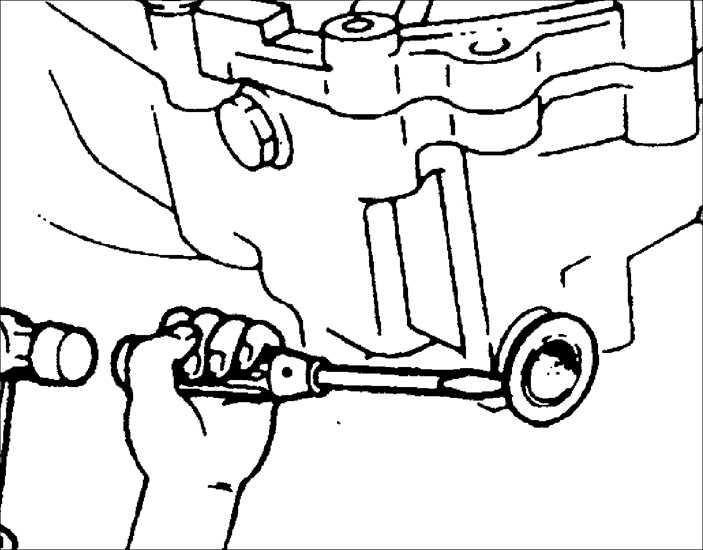

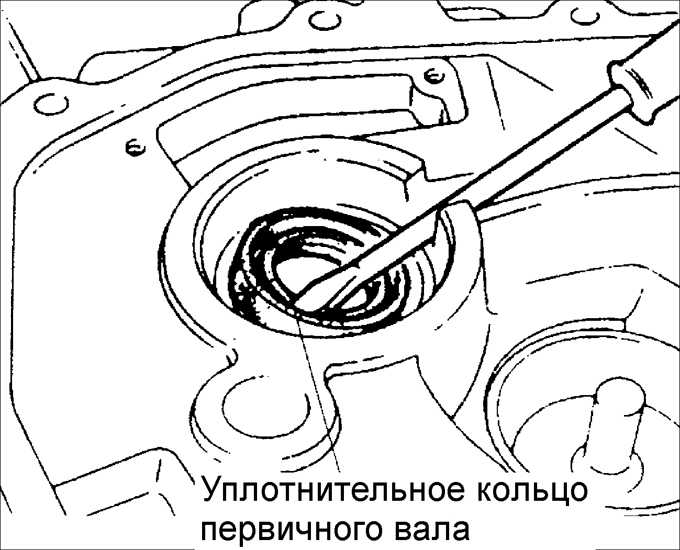

Отверткой снимите уплотнительное кольцо первичного вала.

Снятие уплотнительного кольца дифференциала

ПОРЯДОК ВЫПОЛНЕНИЯ

Отверткой снимите уплотнительное кольцо дифференциала.

Снятие наружного кольца подшипника дифференциала

ПОРЯДОК ВЫПОЛНЕНИЯ

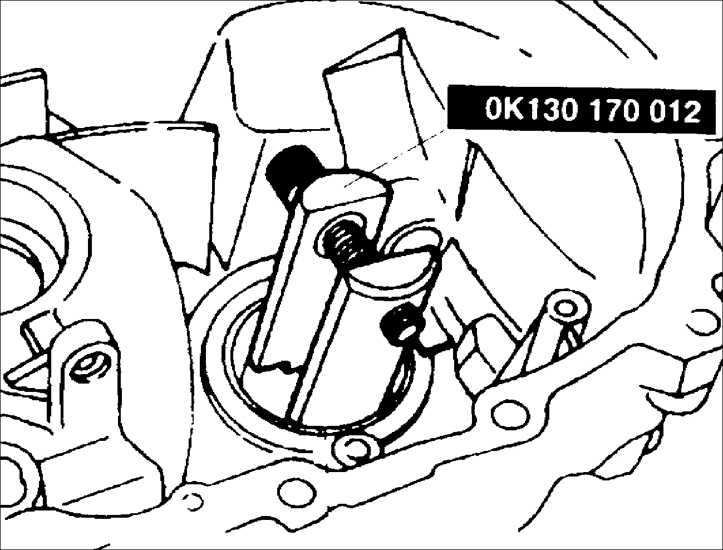

1. Установите внутрь наружного кольца подшипника дифференциала съемник OK130 170 012.
	2. Снимите наружное кольцо подшипника дифференциала.

Установка уплотнительного кольца дифференциала

ПОРЯДОК ВЫПОЛНЕНИЯ

Используя оправку OK201 170 AA1, установите в гнездо картера коробки передач масляное уплотнительное кольцо дифференциала.

Снятие уплотнительного кольца привода спидометра

ПОРЯДОК ВЫПОЛНЕНИЯ

Отверткой снимите уплотнительное кольцо привода спидометра.
