Соединительная головка полуприцепа КАЗ-717
(рис. 186) устанавливается на конце гибкого шланга, соединяющего привод тормозов полуприцепа с пневматическим оборудованием автомобиля-тягача. Соединительная головка состоит из корпуса 1, резиновой прокладки 3, штифта 2 и защитной. крышки 5, установленной на оси 4. При соединении головок полуприцепа и автомобиля-тягача защитную крышку 5 сдвигают в сторону. Штифт 2 открывает обратный клапан в соединительной головке автомобиля-тягача, и сжатый воздух через тормозной кран автомобиля-тягача может поступать из его воздушных баллонов к воздухораспределителю.

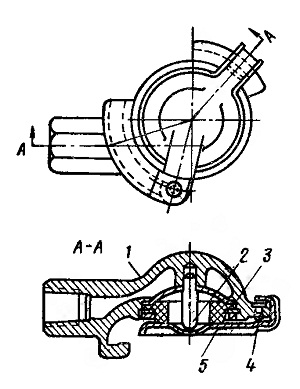

Рис. 186. Соединительная головка полуприцепа
