Опорное устройство полуприцепа КАЗ-717
Служит передней опорой полуприцепа, не
сцепленного с автомобилем-тягачом. Оно состоит из двух стоек 30 и 33
(рис. 188), закрепленных на раме. Стойки связаны между собой поперечнной
32. Каждая стойка имеет механизм, позволяющий опускать или поднимать
катки 1.
Труба 5 стойки снабжена башмаком 2, в котором с помощью резиновой
подушки 3 зажата ось катков 1. Труба с катками может подниматься пли
опускаться винтом 7, ввернутым в гайку 6, которая соединена со стойкой
фиксатором 22. От проворачивания в направляющем кожухе 4 труба стойки
удерживается шпонкой. Винт установлен в картере 8 редуктора на шариковых
подшипниках.
Редуктор стоики, предназначенный для передачи вращения на винт, состоит
из пары цилиндрических и пары конических шестерен. Вал ведущей
цилиндрической шестерни 25 установлен в картере на двух подшипниках 24 и
26. На валу 10, установленном в двух подшипниках, закреплены на шпонках
ведомая цилиндрическая шестерня 14 и ведущая коническая шестерня 17.
Один конец вала 10 посредством промежуточного вала 31 соединен с
редуктором другой стойки.
Для опускания или подъема катков опорного устройства полуприцепа
используют пусковую рукоятку автомобиля-тягача.
При подъеме полуприцепа с грузом вращают вал
шестерни 25 (этот вал расположен сзади вала 10; вращение вала шестерни
25 с правой стороны полуприцепа по направлению вращения часовой стрелки
приводит к подъему катков, а в противоположном направлении— к опусканию
катков). Для подъема или опускания нена-груженного полуприцепа вращают
вал 10. Перемещение катков из одного положения в другое составляет 322
мм.
Категорически запрещается передвижение полуприцепа на катках опорного
устройства. При движении автопоезда катки опорного устройства должны
быть подняты.

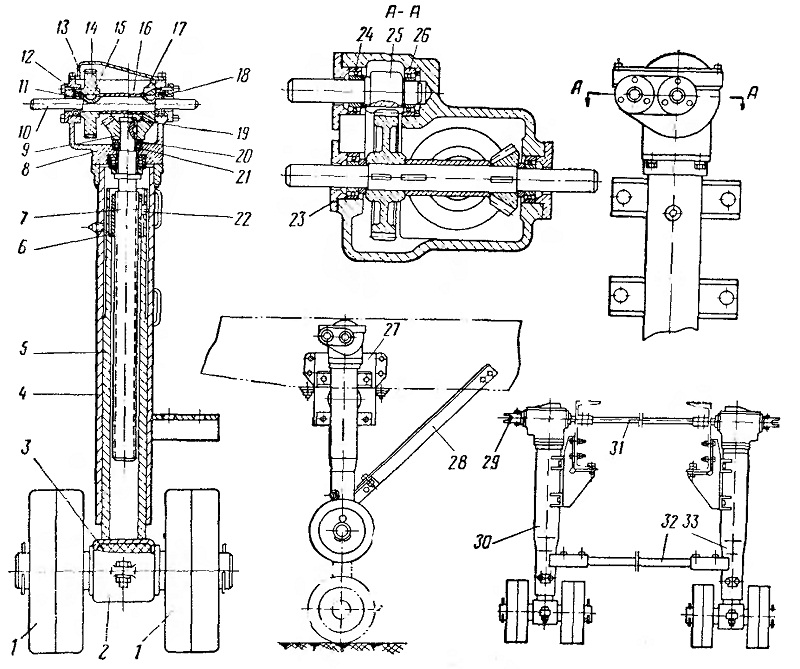

Рис. 188. Опорное устройство:
1—катки; 2 — башмак; 3 —подушка; 4 — кожух стойки; 5 — труба стойки; в —
гайка винта; 7 — винт; 8 - картер; 9 — ведомая коническая шестерня; 10 —
вал; 11 и 13 — крышки; 12, 18, 21, 24 и 26 — подшипники редуктора; 14 —
ведомая цилиндрическая шестерня; 15 — шпонка; 16 — втулка; 17 — ведущая
коническая шестерня; 19 — гайка; 20 и 23 — прокладки; 22 — фиксатор; 25
— ведущая цилиндрическая шестерня; 27 — кронштейн; 28 — раскос; 29 —
переходник; 30 — левая стойка; 31 — промежуточный вал; 32 — поперечина;
33 — правая стойка
