КАЗ-606А, КАЗ-608. ЗАДНИЙ МОСТ (УСТРОЙСТВО)







Ведущие задние мосты автомобилей КАЗ-608 и КАЗ-606А имеют различные по конструкции балки.

Ведущий задний мост (рис. 82) автомобиля КАЗ-608 имеет штампованную стальную балку, сваренную из двух половин. К обоим концам балки приварены встык цапфы 49 полуосей, на которых установлены ступицы 54 задних колес. На цапфы напрессованы и приварены к ним стальные фланцы, к которым приклепывают опорные тормозные диски 9.

Спереди в отверстие центральной части балки устанавливается картер 18 главной передачи; сзади отверстие в балке закрывается приваренной крышкой 45.

Балка заднего моста автомобиля КАЗ-606А отлита из ковкого чугуна. В балку с двух сторон впрессованы стальные трубы, на которых установлены подшипники ступиц колес. Для крепления рессор и кронштейнов тормозных камер балка имеет обработанные площадки, а для установки опорных тормозных дисков— фланцы, отлитые за одно целое с балкой.

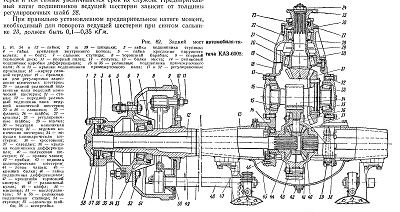

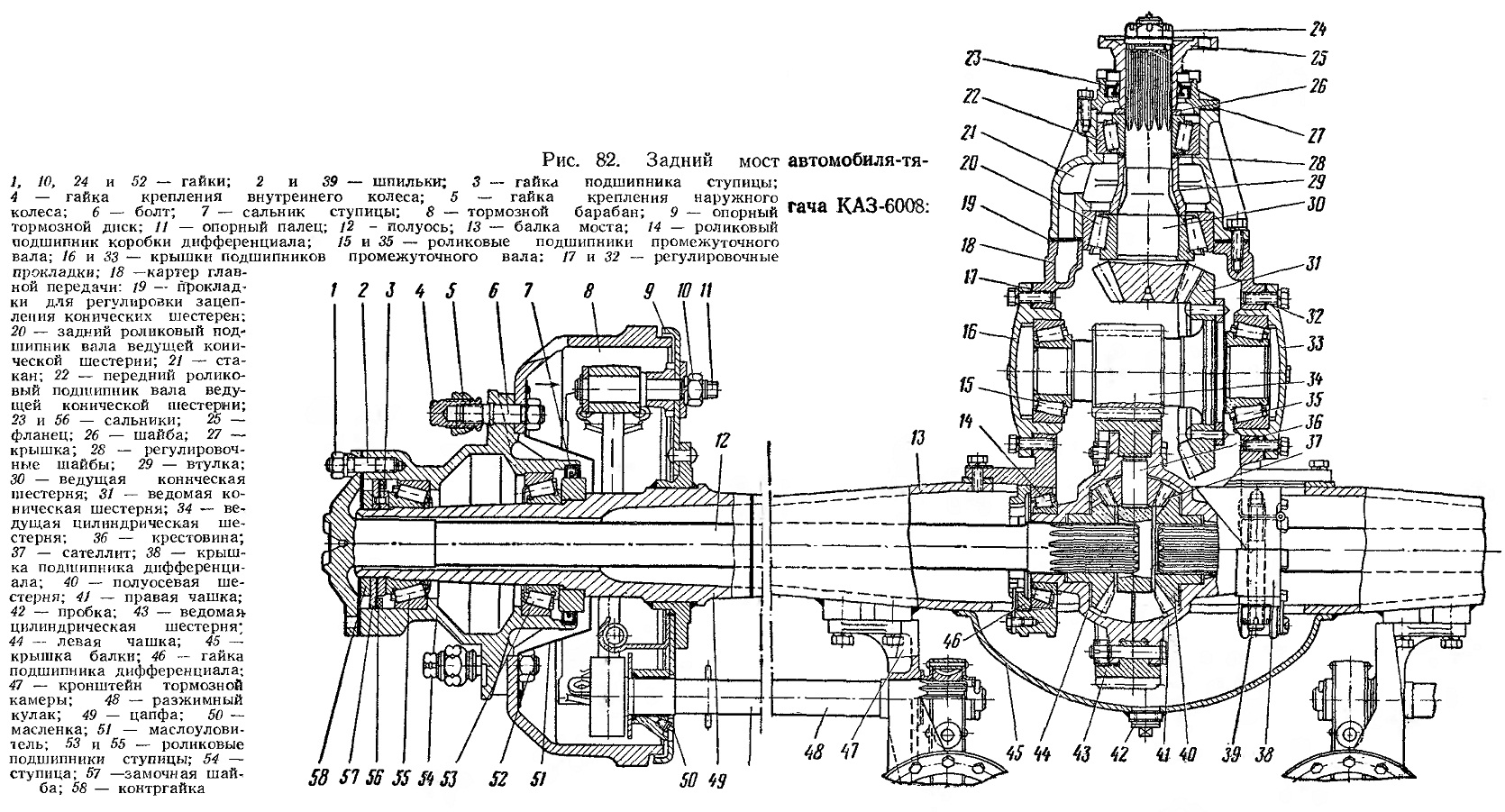

Рис. 82. Задний мост автомобиля-тягача К АЗ-6008:
