КАЗ-606А, КАЗ-608. Ремонт
двигателей ЗИЛ-157КЯ и ЗИЛ-130Я5
Замена гильз, поршней, поршневых пальцев и
шатунов на двигателе КАЗ-608
Поршни к гильзам на двигателе КАЗ-608
подбирают в пределах нескольких групп, на которые сортируют поршни и
гильзы (табл. 2).
Условное обозначение группы выбивают на днище поршня и на верхней
торцовой поверхности гильзы.
Правильность подбора поршня к гильзе проверяют протаскиванием ленты-щупа
(рис. 25) толщиной 0.08 мм и шириной 13 мм между стенкой гильзы и
поршнем со стороны, противоположной разрезу юбки. Усилие, необходимое
для
протаскивания щупа, должно быть в пределах 3,5—4,5
кГ. Кроме того, комплект поршней подбирают по весу с точностью ±2 г.

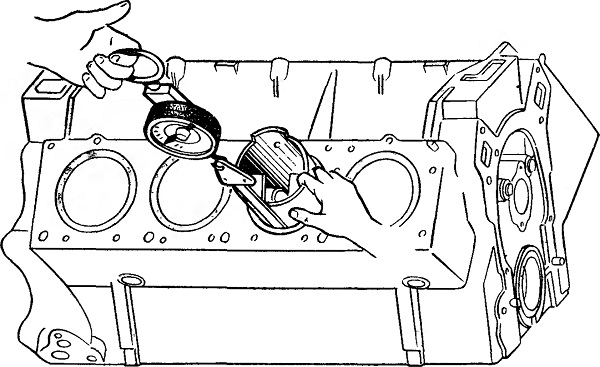

Рис. 25. Подбор поршня к гильзе на двигателе
KA3-608
Таблица 2
групп
вторая ремонтная
третья ремонтная
ждж
И,ИИ
К,КК
л,л л
м.мм
н,нн
101,02— 101,00
101,00— 100,98
100,98—
100,96
101,52— 101,50
101,50— 101,48
101,48— 101,46
101,06— 101,04
101,04— 10,201
101,02— 101,00
101,56- 101,52
101,54— 101,52
101,52— 101,50
При ремонте двигателей КАЗ-608 используют поршневые
пальцы номинального размера, которые сортируют на четыре размерные
группы. Обозначение группы производят краской на внутренней поверхности
пальца.
Шатуны по размеру отверстия втулки верхней головки сортируют на четыре
группы и маркируют соответствующим цветом краски по наружной поверхности
головки (табл. 3).
Точный размер верхней головки обеспечивают разверткой.
Шатуны левой группы цилиндров необходимо собирать с поршнями так, чтобы
лыска 6 (см. рис. 17) на днище поршня и метка 15 (см. рис. 18) на
стержне шатуна были обращены в одну сторону и направлены к носку
коленчатого вала. В комплектах поршень — шатун—палец для правой группы
цилиндров лыска 6 (см. рис. 17) на поршне должна быть направлена в
сторону носка коленчатого вала, а метка 15 (см. рис. 18) на стержне
шатуна — в сторону маховика.
При сборке палец, поршень и шатун комплектуют только из деталей одной
группы. При этом обеспечивают натяг между пальцем и поршнем в пределах
0,0025—0,0075 мм и зазор между пальцем и втулкой шатуна в пределах
0,0045—0,0095 мм (при температуре +20°С). Во избежание задиров на
внутренних поверхностях бобышек сборка пальца с поршнем должна
производиться только при нагреве поршня до температуры +55°С в масляной
ванне.
