КАЗ-606А. ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ
Расположение органов управления автомобиля-тягача
КАЗ-606А показано на рис. 8.

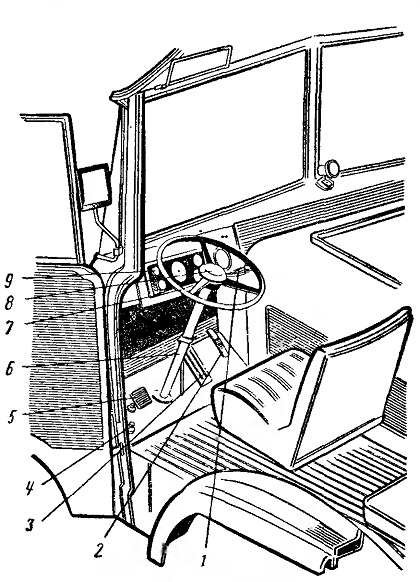

Рис. 8. Расположение органов управления
автомобиля-тягача КАЗ-606А

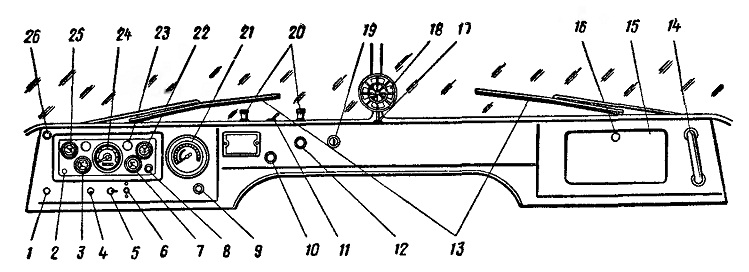

Рис. 9. Панель приборов автомобиля-тягача
KA3-606A:
1 — включатель стартера; 2 — сигнальная лампа дальнего света; 3—
указатель уровня топлива в баках; 4 — включатель плафонов; 5 —
переключатель датчиков указателя уровня топлива в баках; 6 — кнопочный
предохранитель; 7 — указатель давления масла;
8— сигнальная лампа указателя поворотов; 9— кнопка ручного управления
дросселями:
10 — кнопка ручного управления воздушной заслонкой; 11 — переключатель
указателей поворота; 12 — ручка центрального переключателя света; 13 —
щетки стеклоочистителя;
14 — ручка; 15 — дверца вещевого ящика; 16 — кнопка дверцы; 17 —
включатель вентилятора водителя; 18 — вентилятор; 19 — выключатель
зажигания; 20 — включатели стеклоочистителей; 21 — воздушный манометр;
22 — амперметр: 23 — лампа освещения
приборов; 24— спидометр; 25 — указатель температуры охлаждающей
жидкости; 26 — сигнальная лампа перегрева охлаждающей жидкости
На наклонном полике перед сиденьем водителя
расположены педаль 2 управления дросселями карбюратора, педаль 3 ножного
тормоза, педаль сцепления 5 и ножной переключатель света 4.
Рычаг 1 переключения передач расположен с правой стороны на рулевой
колонке 6. Положения рычага при включении различных передач показаны на
инструкционной табличке. В центре рулевого колеса 7 находится кнопка 8
звукового сигнала.
Размещение приборов на передней панели показано на рис. 9. На щитке
приборов установлены указатель 25 температуры охлаждающей жидкости,
указатель 3 уровня топлива в баках, спидометр 24, лампа 23 освещения
приборов, амперметр 22, указатель 7 давления масла, сигнальная лампа 8
указателя поворота и сигнальная лампа 2 дальнего света. Ниже приборного
щитка размещаются включатель 1 стартера, включатель 4 плафонов кабины,
переключатель 5 датчиков указателя уровня топлива в баках и кнопочный
предохранитель 6. Слева от приборного щитка 9 (см. рис. 8) размещена
сигнальная лампа 26 (см. рис. 9) перегрева охлаждающей жидкости, справа
— воздушный манометр 21 и кнопка
9 ручного управления дросселями карбюратора.
В средней части передней панели кабины установлены кнопка
10 управления воздушной заслонкой карбюратора, ручка 12 центрального
переключателя света и выключатель 19 зажигания.
На верхней полке передней панели установлены два включателя 20
стеклоочистителей, обеспечивающих раздельное управление работой щеток
стеклоочистителя, переключатель 11 указателей поворота и включатель 17
вентилятора 18 водителя.
