7.1. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ТОРМОЗНОЙ СИСТЕМЫ АВТОМОБИЛЕЙ КамАЗ

К органам управления автомобиля относятся тормозная система и рулевое управление.

Автомобили семейства КамАЗ оборудованы современной тормозной системой, коренным образом отличающейся от тормозных систем машин других марок.

Тормозная система включает 4 автономных контура: рабочий, запасной, стояночный и вспомогательный. Автономные контуры работают независимо друг от друга. Работа их обеспечивается современными тормозными приборами, входящими в общую тормозную систему автомобиля. Каждый контур обеспечивает высокую эффективность торможения автомобиля.

В тормозную систему автомобиля включен также привод аварийного растормаживания, обеспечивающий возможность движения автомобиля или автопоезда при автоматическом его торможении из-за утечки сжатого воздуха. Работу пневматического привода позволяют контролировать аварийная сигнализация и контрольные приборы.

Автомобили-тягачи, предназначенные для работы с прицепами или полуприцепами, оборудованы приборами для подключения тормозов прицепа или полуприцепа с однопроводным или двухпроводным пневматическими приводами тормозных механизмов.

Схема тормозной системы автомобиля КамАЗ представлена на рис. 111.

Рабочий, стояночный и запасной тормоза управляются тормозными механизмами, установленными на всех колесах автомобиля. В действие тормозные механизмы приводятся штоками двух тормозных камер типа 24, расположенных на передней оси (переднего, моста) и четырех тормозных камер типа 20, размещенных на среднем и заднем моста задней тележки. Тормозные камеры, находящиеся на задней тележке, выполнены за одно целое с пружинными энергоаккумуляторами, которые предназначены для приведения в действие тормозных механизмов колес задней тележки при включении рабочей, запасной и стояночной тормозных систем.

Тормозная камера типа 24 переднего моста показана на рис. 112, а, тормозная камера задней тележки типа 20 — на рис. 112, б.

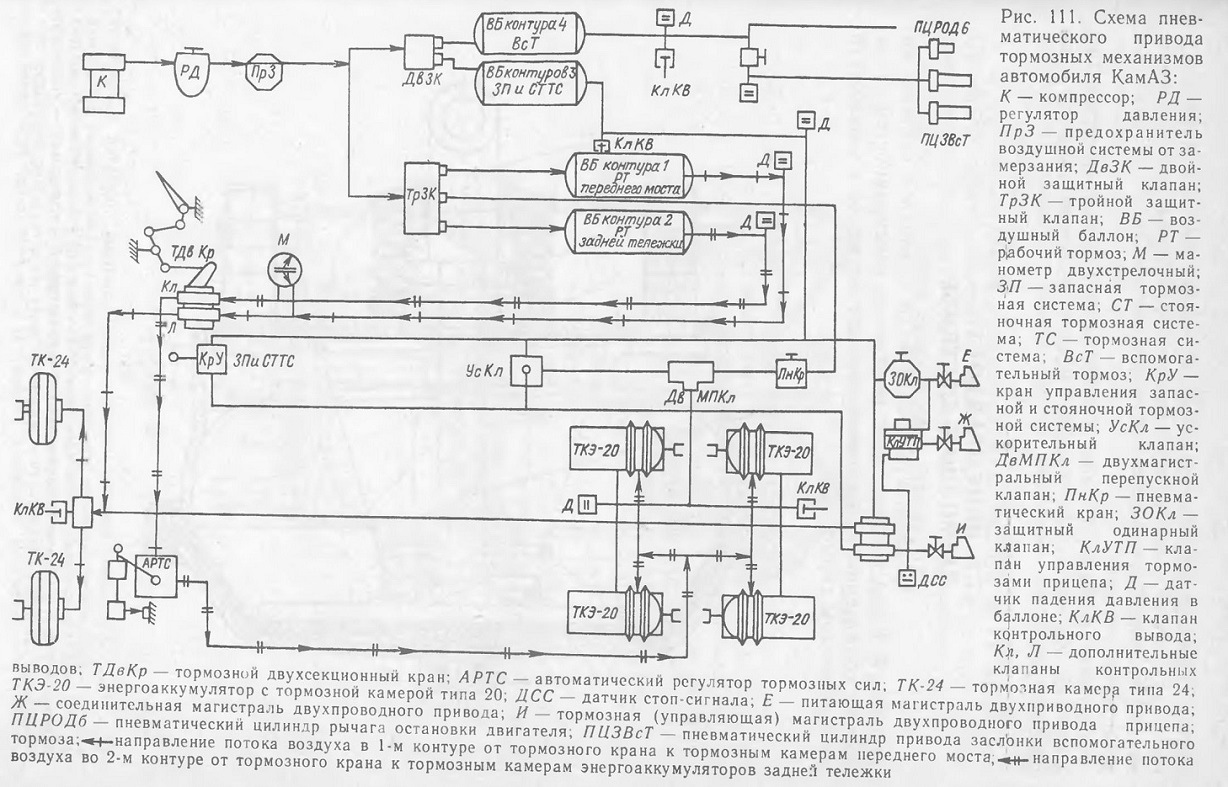

Рис. 111. Схема пневматического привода тормозных механизмов автомобиля КамАЗ:

7.2. НЕИСПРАВНОСТИ ТОРМОЗНОЙ СИСТЕМЫ АВТОМОБИЛЕЙ КАМАЗ (1987 год)

Особенности конструкции тормозной системы автомобилей КамАЗ обусловили появление неисправностей, которые не характерны для автомобилей других марок с одноконтурным приводом тормозов.

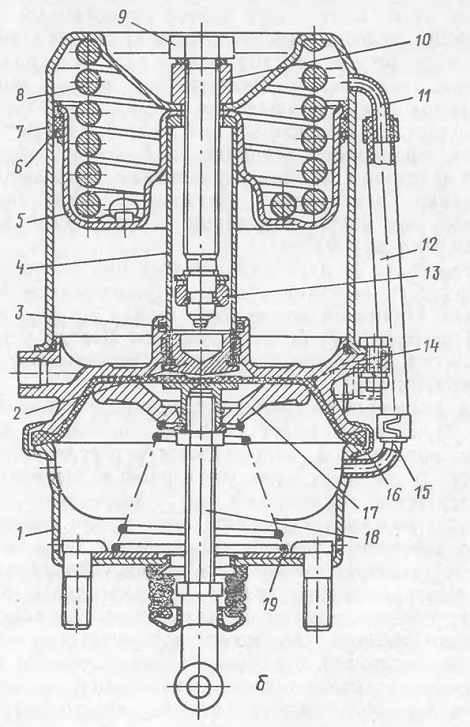

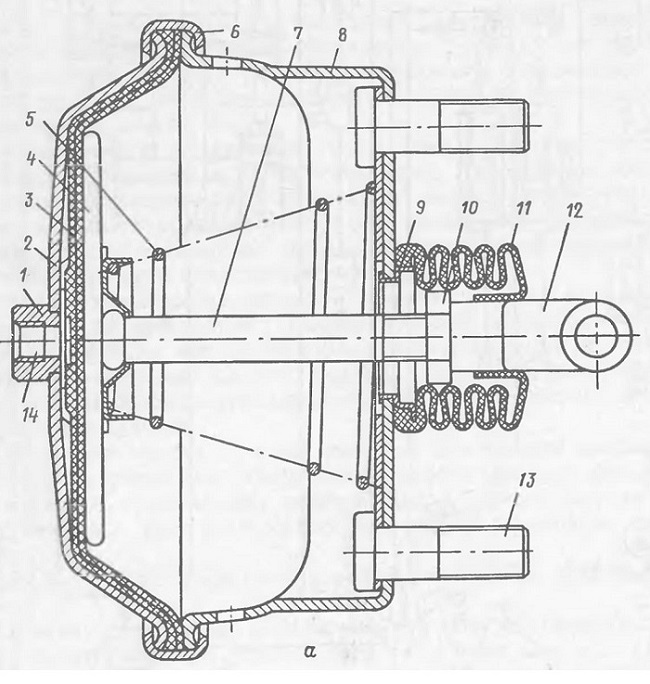

Рис. 112. Тормозные камеры пневматической системы тормозов автомобиля:

а — тормозная камера тормозов переднего моста типа 24; 1 — бобышка; 2 — крышка; 3 — диафрагма: 4 — диск, 5 — пружина; 6 — хомут: 7 — шток; 8 — корпус; 9 — фланец;

10 - гайка, 11 — защитный чехол; 12 — вилка. 13 — болт; 14 — подвод сжатого воздуха; 6— тормозная камера тормозов задней тележки типа 20, 1 — корпус тормозной камеры,
2 — подпятник. 3 — уплотнительное кольцо; 4 — толкатель, 5 — поршень, 6 — уплотнение поршня, 7—цилиндр энергоаккумулятора; 8 — силовая пружина; 9 — винт механизма

аварийного растормаживания; 10 — упорная гайка; 11 — патрубок цилиндра; 12 — дренажная трубка; 13 — упорный подшипник, 14 — фланец, 15 — патрубок тормозной

камеры, 16 — диафрагма тормозной камеры, 17 — опорный диск; 18 — шток; 19 —возвратная пружина

В тормозной системе автомобиля КамАЗ могут возникнуть следующие неисправности:

1. Воздушные баллоны пневмомагистрали не заполняются или заполняются медленно, при этом регулятор давления часто срабатывает. Причиной неисправности является утечка сжатого воздуха из-за повреждения корпусов деталей, наличия вмятин и забоин на торцевых поверхностях бобышек подвода (отвода) сжатого воздуха.

2. Не заполняются- воздушные баллоны III и IV контуров. Причиной неисправности являются засорение питающих трубопроводов, деформация корпуса двойного защитного клапана и неисправность двойного защитного клапана.

3. Не заполняются воздушные баллоны I и II контуров. Причинами неисправности могут быть установка без зазора тройного защитного клапана при монтаже, засорение тройного защитного клапана, засорение питающих трубопроводов.

4. Не заполняются воздушные баллоны прицепа (полуприцепа) из-за неисправности агрегатов управления тормозами прицепа, расположенные на тягаче или на самом прицепе (полуприцепе).

5. Давление в воздушных баллонах I и II контуров выше или ниже нормы при работающем регуляторе давления. Причиной неисправности может быть неправильно отрегулированный регулятор давления или неисправный двухстрелочный манометр.

6. Отсутствие торможения автомобиля рабочим тормозом. Причинами этого могут быть неотрегулированный привод тормозного крана, неисправный тормозной кран, неправильная установка привода регулятора тормозных сил, неисправный клапан ограничения давления, увеличенный ход штоков тормозных камер, превышающий установленную величину (40 мм).

7. Не работают стояночный и запасной тормоза. Причинами могут быть неисправный ускорительный клапан, тормозной кран обратного действия с ручным управлением, кран аварийного рас-тормаживания, неисправные пружинные энергоаккумуляторы, увеличенный ход штока тормозных камер, превышающий установленную величину 40 мм.

8. Автомобиль не растормаживается при установке рукоятки крана обратного действия с ручным управлением в положение «движение». Причиной может быть утечка воздуха из трубопроводов III контура или из атмосферного вывода ускорительного клапана, а также поломка упорного подшипника пружинного энергоаккумулятора.

9. При движении автомобиля происходит торможение задней тележки. Причинами могут быть неисправность двухсекционного тормозного крана, неправильность регулирования привода тормозного крана, нарушение уплотнения в энергоаккумуляторе.

10. Отсутствие торможения или неэффективное торможение прицепа при нажатой тормозной педали или включении крана обратного действия с ручным управлением из-за неисправности одинарного защитного клапана, клапана управления тормозами прицепа, разобщительных кранов, соединительных головок.

11. Отсутствует торможение автопоезда при включении вспомогательного тормоза. Это может возникнуть по причине неисправностей следующих приборов: пневматического крана включения вспомогательного тормоза, механизмов заслонок, датчика включения вспомогательного тормоза, электромагнитного клапана.

12. Не загорается лампочка стоп-сигнала по причине перегорания лампочки, неисправности датчика включения стоп-сигнала или агрегата пневмопривода.

13. Попадание масла в пневмосистему. Причиной является износ поршневых колец и цилиндров компрессора.

14. Медленное заполнение воздухом всех баллонов тормозной системы по причине износа поршневых колец и цилиндров компрессора и дефектов деталей пневматического привода.

7.3. Ремонт тормозной системы автомобиля

Для повышения безотказности и надежности работы тормозной системы ремонт ее приборов производится на специальном оборудовании лицами, прошедшими необходимую специальную подготовку.

Принудительному ремонту и контрольным испытаниям после ремонта подлежат тормозной механизм, тормозные камеры и энергоаккумуляторы, компрессор, регулятор давления, регулятор тормозных сил, одинарный, двойной и тройной защитные клапаны, ручной тормозной кран, двухсекционный тормозной кран, клапаны ограничения давления, ускорительный клапан и клапан управления тормозами прицепа, кран пневматический.

Основными операциями технологического процесса ремонта приборов пневматической тормозной системы автомобилей семейства КамАЗ являются наружная мойка приборов, разборка приборов тормозной системы, чистка и мойка деталей, дефектация деталей, замена резинотехнических изделий и неисправных деталей, сборка приборов и их испытание.

7.3.1. Ремонт тормозных механизмов

При капитальном ремонте тормозного механизма заменяются новыми:

резиновые уплотнительные кольца разжимного кулака в кронштейне; после их замены уплотнительные кромки кольца не должны иметь каких-либо повреждений;

металлопластмассовые втулки разжимного кулака, усилие запрессовки втулок должно быть не менее 6000 Н; после замены втулки растачиваются до диаметра 38,0—38,027 мм; фрикционные тормозные накладки колодок тормоза.

Новые фрикционные накладки приклепываются к колодкам тормоза на специальном прессе, приспособленном для клепки тормозных накладок. Клепка накладок к колодке должна быть выполнена таким образом, чтобы зазор между накладками и колодкой в районе заклепок отсутствовал. Тормозные колодки с накладками в сборе обрабатываются (обтачиваются) под диаметр расточенного тормозного барабана на станке, показанном на рис. 113. Радиус колодок с фрикционными накладками должен быть 199,6—200 мм.

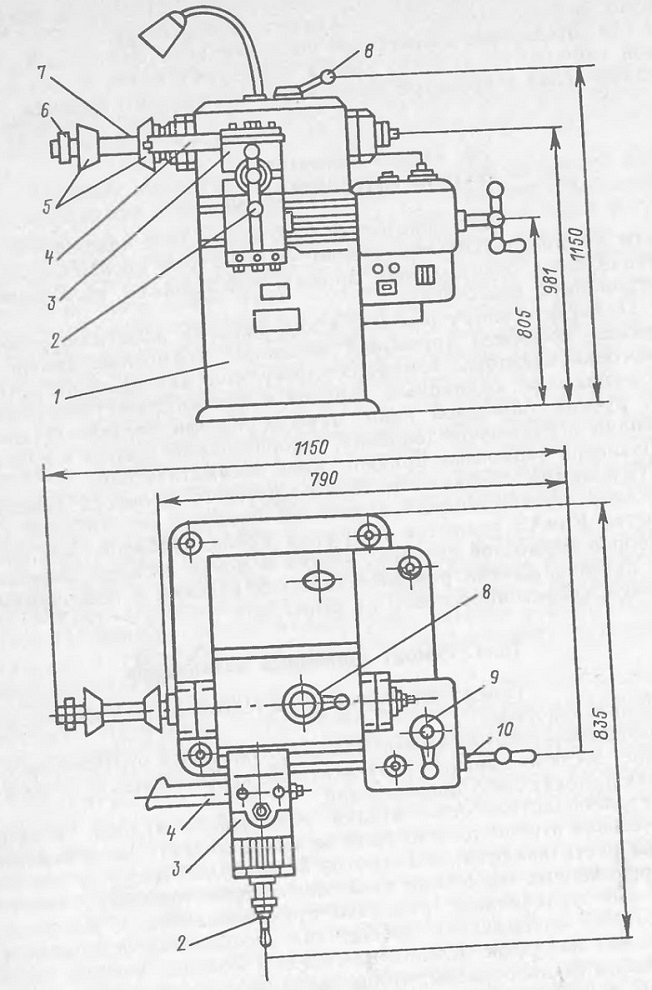

Рис. 113. Станок для расточки тормозных барабанов и обточки тормозных колодок: 1 — станина станка; 2 — маховик поперечного перемещения суппорта; 3 — суппорт станка, 4 — резцедержатель; 5 — конусы для установки ступицы тормозного барабана, 6 оправка с зажимной ганкой конусов, 7 — шпиндель станка, 8 — рукоятка переключения передач в коробке скоростей шпинделя, 9 — рукоятка переключения подач, 10 — рукоятка продольной подачи суппорта

Для обточки колодок на станке изготавливается приспособление для их крепления. Приспособление с закрепленными на нем тормозными колодками устанавливается на шпиндель станка.

Тормозные барабаны после мойки и очистки подвергаются дефектации. При выработке рабочей поверхности более 1 мм растачиваются на станке для расточки тормозных барабанов, показанном на рис. 113.

В верхней части станины 1 станка расположен шпиндель 7, привод шпинделя осуществляется через ременную передачу от электромотора. В шпинделе станка закреплена оправка 6. На оправке установлены два конуса 5, которые являются базовыми поверхностями для наружных обойм подшипников ступицы колеса. Для расточки барабан приворачивается гайками к ступице. Вместе со ступицей барабан устанавливается на конусные оправки станка. На боковой стороне станины имеются направляющие для установки и перемещения суппорта 3. В суппорте закрепляется резцедержатель 4 для крепления резца.

Поперечное перемещение суппорта с резцедержателем по направляющим суппорта осуществляется маховиком 2. Продольное перемещение суппорта с резцедержателем по направляющим станины осуществляется рукояткой 10. Для расточки тормозных барабанов применяются резцы с твердосплавными пластинами ВК-3, ВК-6. Барабан вращается на шпинделе станка. Скорость резания в пределах 80—100 м/мин.

При расточке тормозных барабанов внутренний их диаметр не должен превышать 406 мм. Для колес одной оси автомобиля диаметры тормозных барабанов должны быть одинаковы.

Разжимной кулак подвергается восстановлению, если на рабочем профиле его имеются выработки, коррозия, выбоины, вмятины глубиной до 0,5 мм. Разница радиусов профиля на одноименном луче не должна превышать 0,6 мм. Восстановление рабочей поверхности разжимного кулака производится наплавкой или плазменным напылением с последующей механической обработкой. Шлицы разжимного кулака не должны иметь следов выработки.

7.3.2. Ремонт передних и задних тормозных камер

Ремонт тормозных камер средних и задних мостов типа 20 отличается от ремонта передних тормозных камер типа 24.

Для снятия тормозной камеры с пружинным аккумулятором с автомобиля необходимо:

установить ручной тормозной кран в положение «стояночный тормоз»;

вывернуть до упора болт механического растормаживания пружинного энергоаккумулятора, убедившись, что шток тормозной камеры убран;

отсоединить подводящие трубопроводы, ослабить крепление тормозной камеры, отсоединить вилку штока от регулировочного рычага.

После выполнения указанных операций снять тормозную камеру.

Разборка энергоаккумулятора, показанного на рис. 112, б, производится на специальном стенде. Разборка энергоаккумуляторов вне стенда категорически запрещается. При ослаблении винта пружина разжимается с усилием 0,62—0,65 МПа и вылетает из цилиндра. Сущность работы приспособления для разборки энергоаккумулятора состоит в том, чтобы после отвинчивания гайки винта плавно разжать пружину.

7.3.3. Сборка тормозного механизма

При сборке тормозного механизма все трущиеся поверхности деталей (опорные поверхности разжимного кулака, ролик, оси ролика и опорные оси колодок) смазываются тонким

слоем смазки «Лнтол-24». Кроме того, разжимной кулак дополнительно смазывается через пресс-масленку, находящуюся в кронштейне. Попадание смазки на поверхность трения колодок не допускается. После сборки тормозного механизма на ступицу устанавливается тормозной барабан и производится регулировка затяжки подшипников ступиц колес.

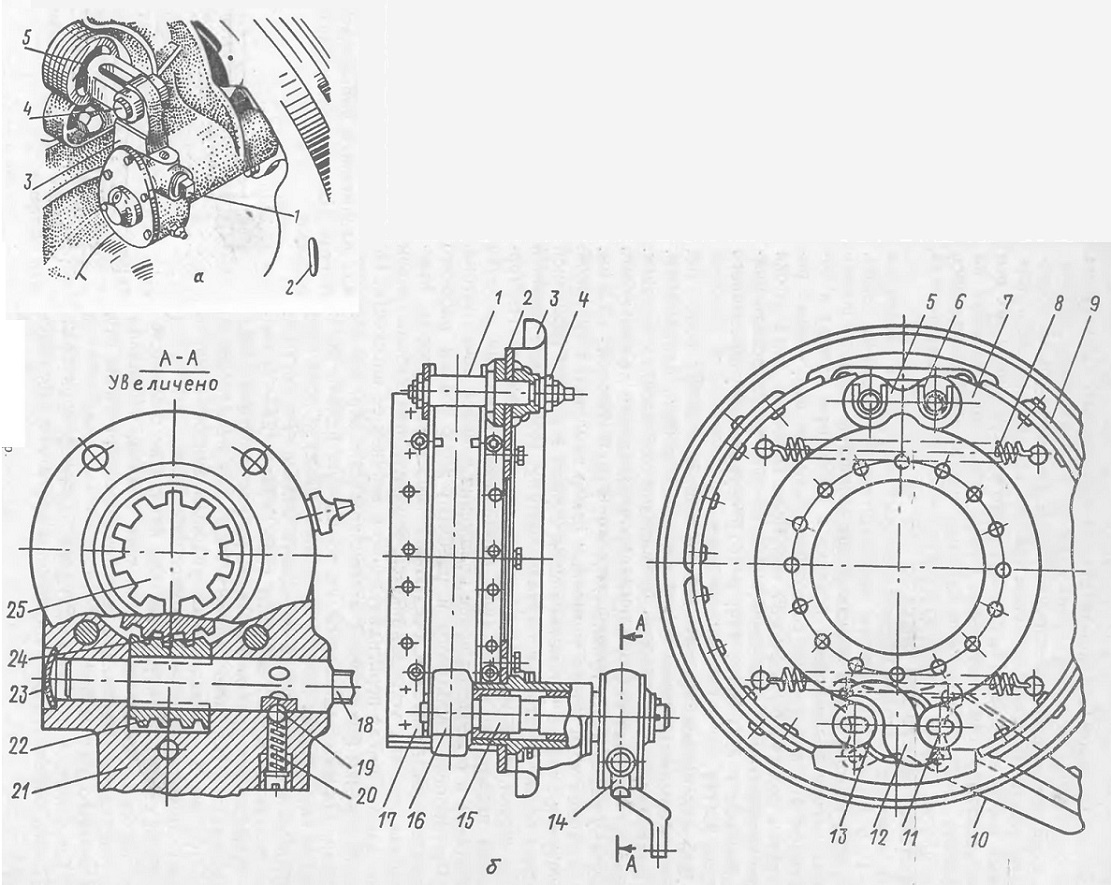

Рис. 114. Тормозной механизм колесного тормоза автомобиля:
а — расположение регулировочного рычага тормозного механизма и окна в тормозном диске для проверки зазоров между тормозными колодками и барабаном: 1 — ось червяка с четырехгранной головкой для вращения червяка при регулировке хода штока тормозной камеры; 2— окно для проверки зазоров между тормозными колодками и барабаном; 3 — рычаг вала разжимного кулака,
4 — соединительная ось; 5 — вилка штока тормозной камеры; б — поперечный разрез тормозного механизма: 1—ось эксцентрика тормозной колодки; 2—диск тормозного механизма, жестко закрепленный на фланце моста; 3 — щиток; 4 — гайка оси; 5 — накладка оси колодок; 6 — чека оси колодки; 7 — колодка тормоза; 8 — пружина; 9 — фрикционная накладка; 10, 21 — кронштейн разжимного кулака; 11 — ось ролика; 12, 16 — разжимный кулак; 13 — ролик; 14 — регулировочный рычаг; 15 — ось разжимного кулака; 17 — тормозная колодка (внутренний вид); 18 — регулировочная головка вала червяка; 19 — фиксатор положения вала червяка; 20 — пружина фиксатора; 22 — червяк; 23 — заглушка; 24 — шестерня вала разжимного кулака; 25 — шлицованный наконечник вала разжимного кулака

Заключительной операцией ремонта тормозного механизма является полная его регулировка. Полная регулировка тормозных механизмов всех колес осуществляется в следующей последовательности. После ослабления гайки 4 крепления осей 1 тормозных колодок (рис. 114, а) сближаются эксцентрики, их оси поворачиваются таким образом, чтобы метки, поставленные на наружных, выступающих под гайками торцах осей находились одна против другой. После этого отпускаются болты крепления кронштейна разжимного щитка 3.

В тормозную камеру подается сжатый воздух под давлением 0,1—0,15 МПа и замеряется выход штоков тормозных камер. Величина выхода штока определяется разностью замеров полного его выхода после подачи воздуха в тормозную камеру и положением его в исходном состоянии. Разность полученных результатов должна быть 20—30 мм. Если величина хода штока будет отличаться от указанной, то ее следует регулировать вращением оси 1 (18) [рис. 114, а (б)] червяка регулировочного рычага 3 (14).

Для одновременного торможения правых и левых колес ход штоков тормозных камер одной оси должен быть одинаковым.

Барабан должен вращаться свободно, не касаясь колодок. После регулировки между барабаном и колодками должны быть зазоры: у разжимного кулака — 0,4 мм; у осей колодок — 0,2 мм.

Величина хода штока тормозных камер замеряется линейкой.

Мерная линейка устанавливается торцом в корпус тормозной камеры ближе к штоку и параллельно ему. Положение крайней точки штока отсчитывается по шкале линейки. Нажимается тормозная педаль до упора (при нормальном давлении воздуха в системе) и отмечается новое положение крайней точки штока.

Регулировка свободного и рабочего хода педали рабочего тормоза производится в следующей последовательности. Масштабная линейка устанавливается торцом в пол кабины рядом с педалью тормоза перпендикулярно к верхней ее плоскости. На шкале линейки фиксируется местонахождение верхней плоскости педали. Плавно нажимается на тормозную педаль до момента начала выдвижения штоков тормозных камер. Снова измеряется местонахождение верхней плоскости педали. Разность полученных результатов дает величину хода педали (25—30 мм).

Нажимается тормозная педаль до упора и таким же образом определяется величина рабочего хода. Ход педали должен быть 75—100 мм и ограничиваться упорным винтом в двухсекционном тормозном кране, а не полом кабины.

Если свободный и рабочий ход педали не соответствует норме, то он регулируется вилкой тяги педали, навинчивая ее на тягу педали или свинчивая ее с тяги, предварительно отсоединив от нижнего рычага педали.

Слив конденсата из воздушных баллонов производится следующим образом. При работающем двигателе давление воздуха

в системе доводится до 0,7 МПа; открываются сливные краны на каждом из пяти баллонов оттягиванием штока за кольцо или цепочку в сторону, как показано на рис. 115; после полного слива конденсата из баллона выпускается воздух без капелек жидкости. После слива конденсата система заполняется воздухом. Давление воздуха в системе доводится до номинального и только после этого останавливается двигатель.

Наличие масла в конденсате указывает на неисправность компрессора.

Место утечки воздуха обнаруживается на слух или с помощью

мыльного раствора, которым смачивается место предполагаемой утечки.

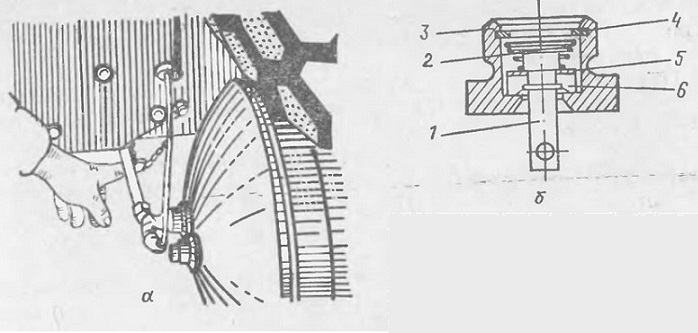

Рис. 115. Слив конденсата из воздушных баллонов: а — общий вид; б — разрез клапана для слива конденсата: 1 — шток клапана слива конденсата; 2 — пружина; 3 — корпус; 4 — опорное кольцо; 5 — шайба, 6 — клапан
