CUMMINS двигатели ISM, ISMe, QSM11. Руководство по ремонту - часть 6

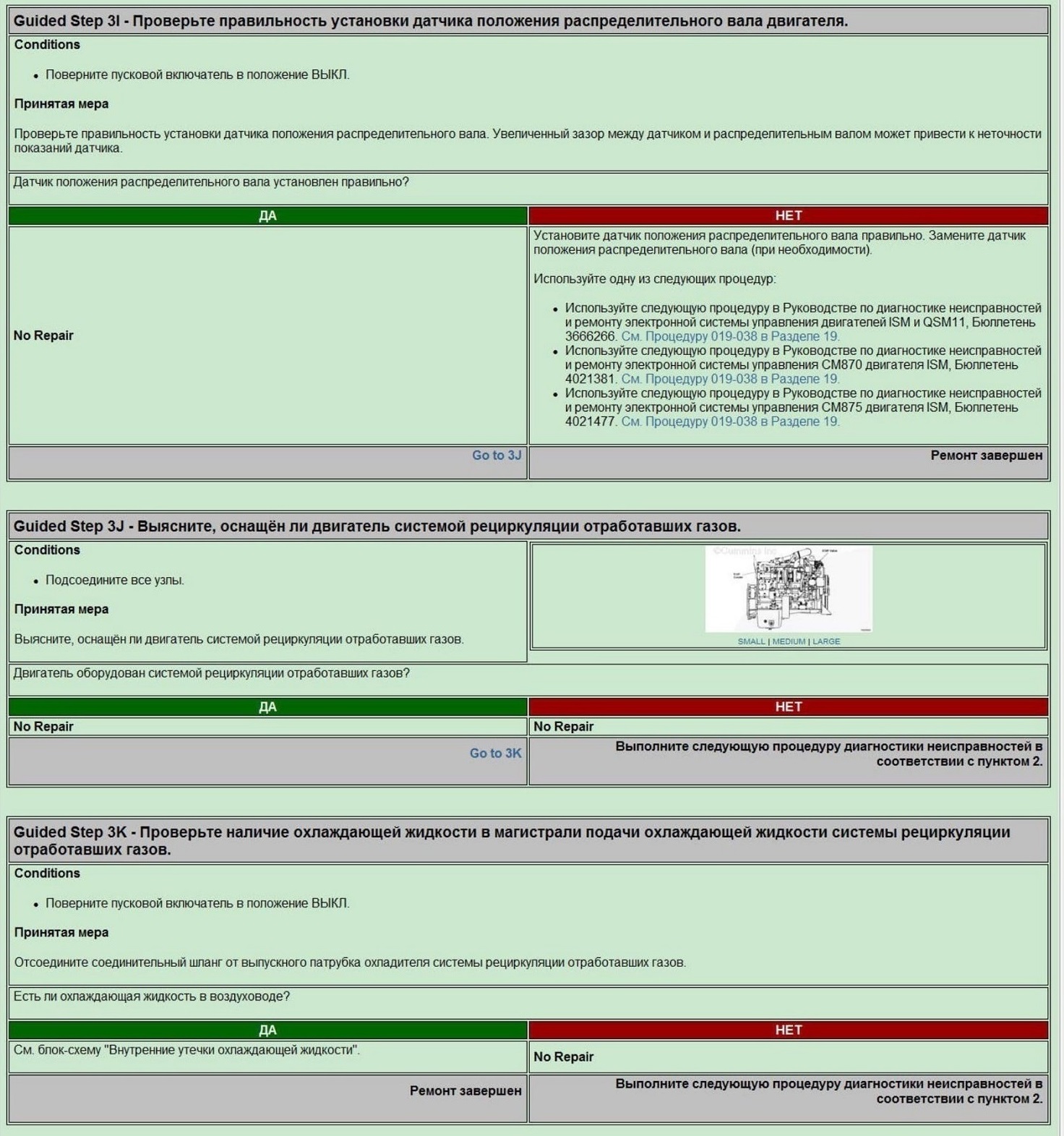

Guided Step 31 - Проверьте правильность установки датчика положения распределительного вала двигателя.

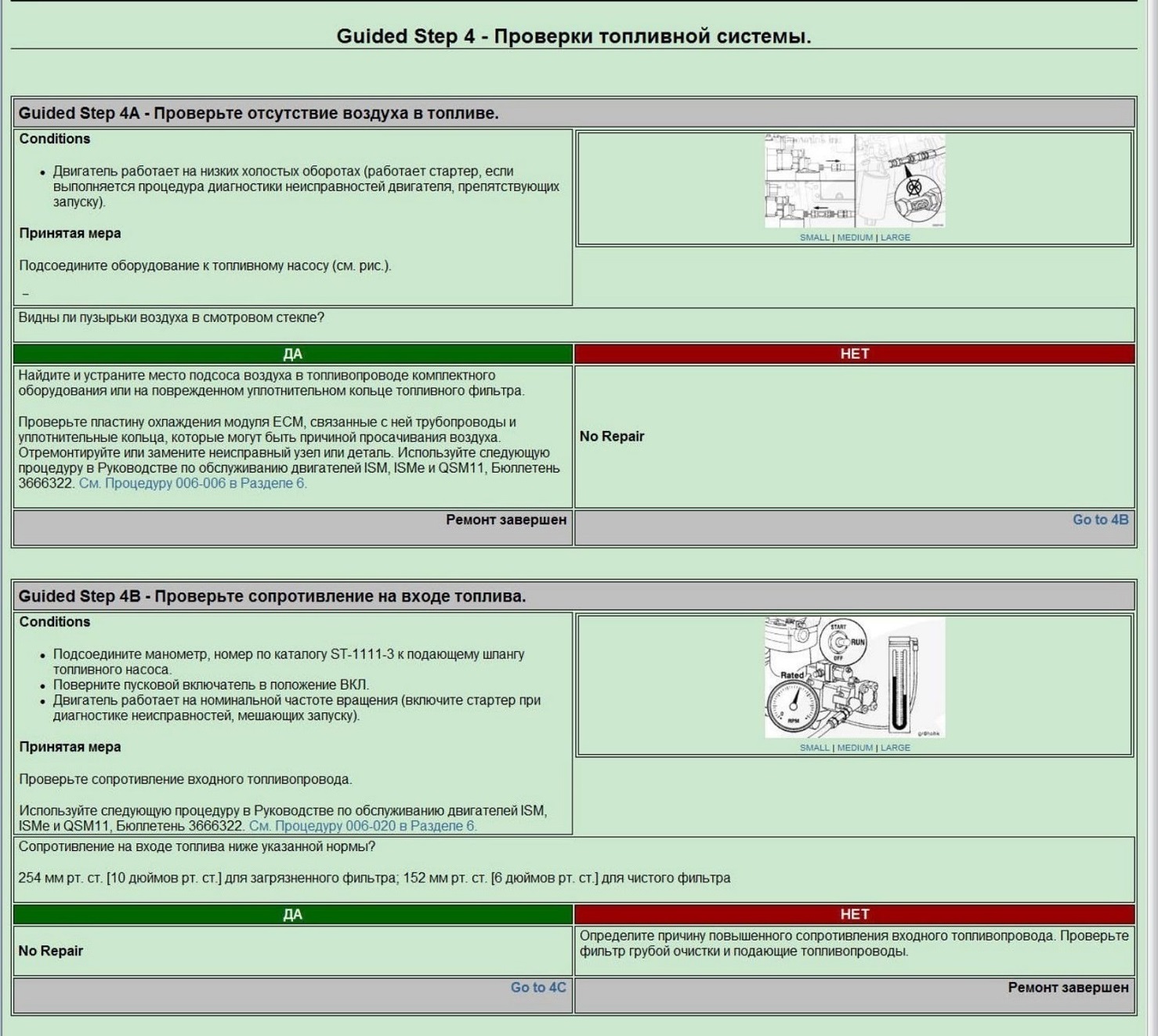

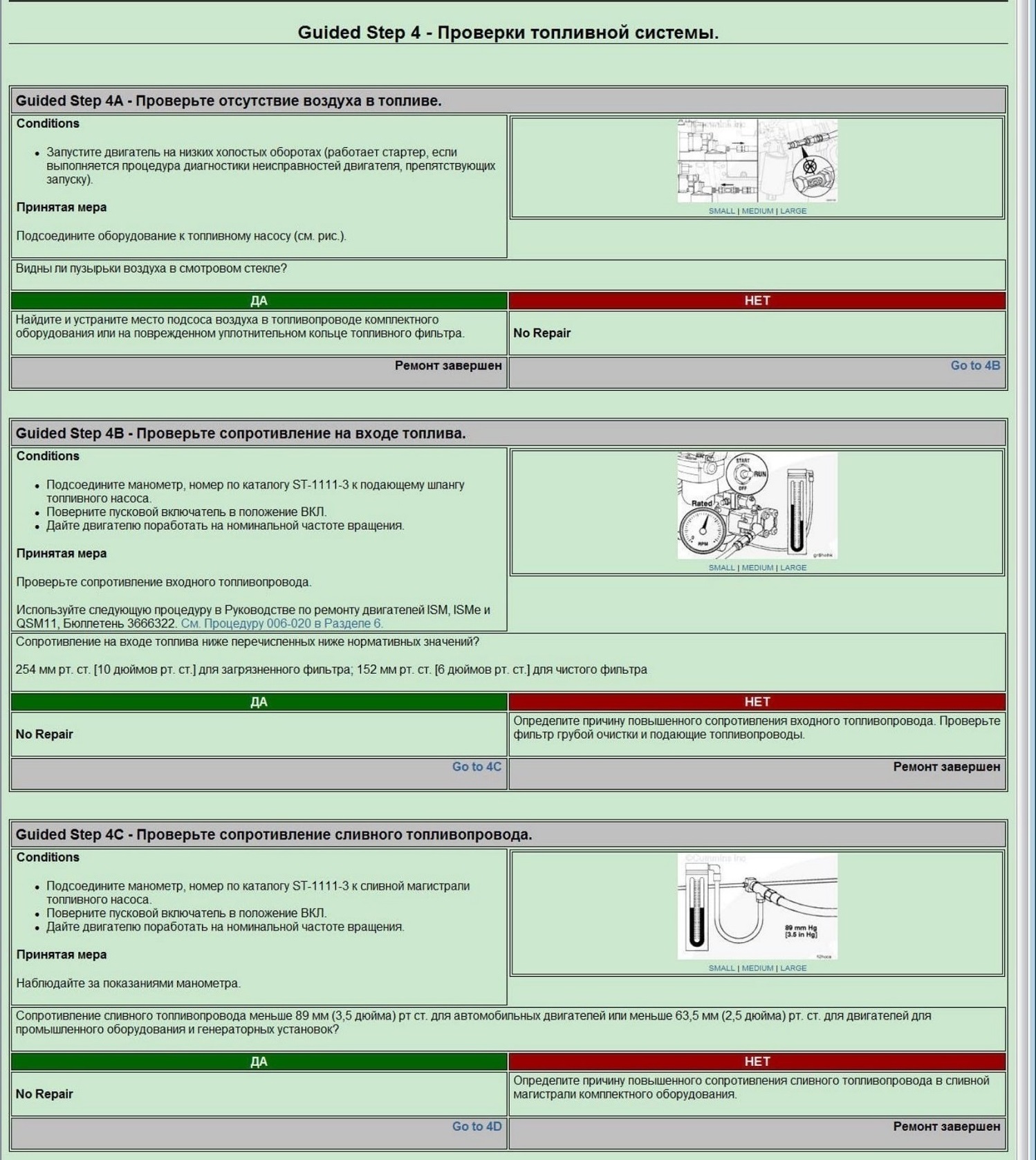

Guided Step 4 - Проверки топливной системы.

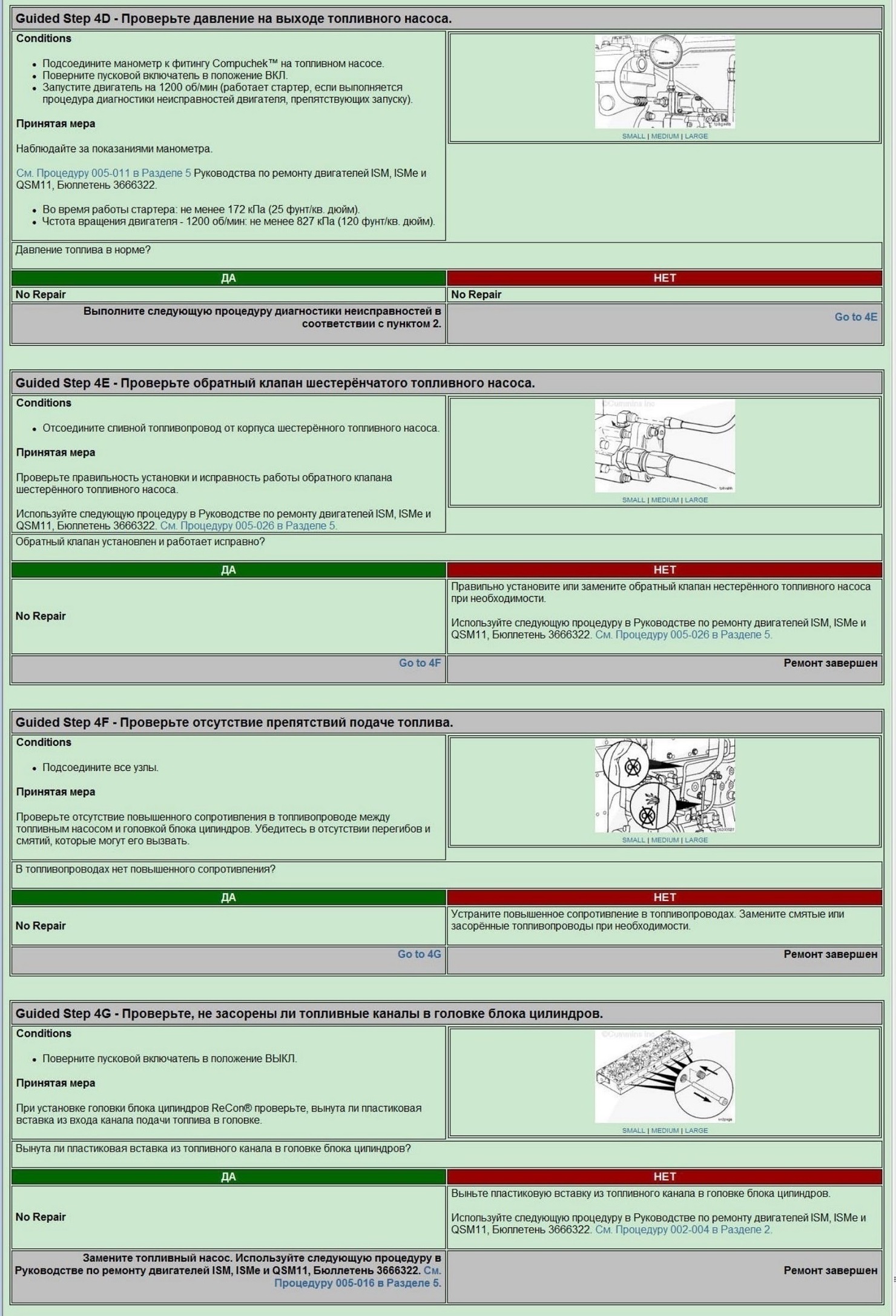

Guided Step 4D - Проверьте давление на выходе топливного насоса.

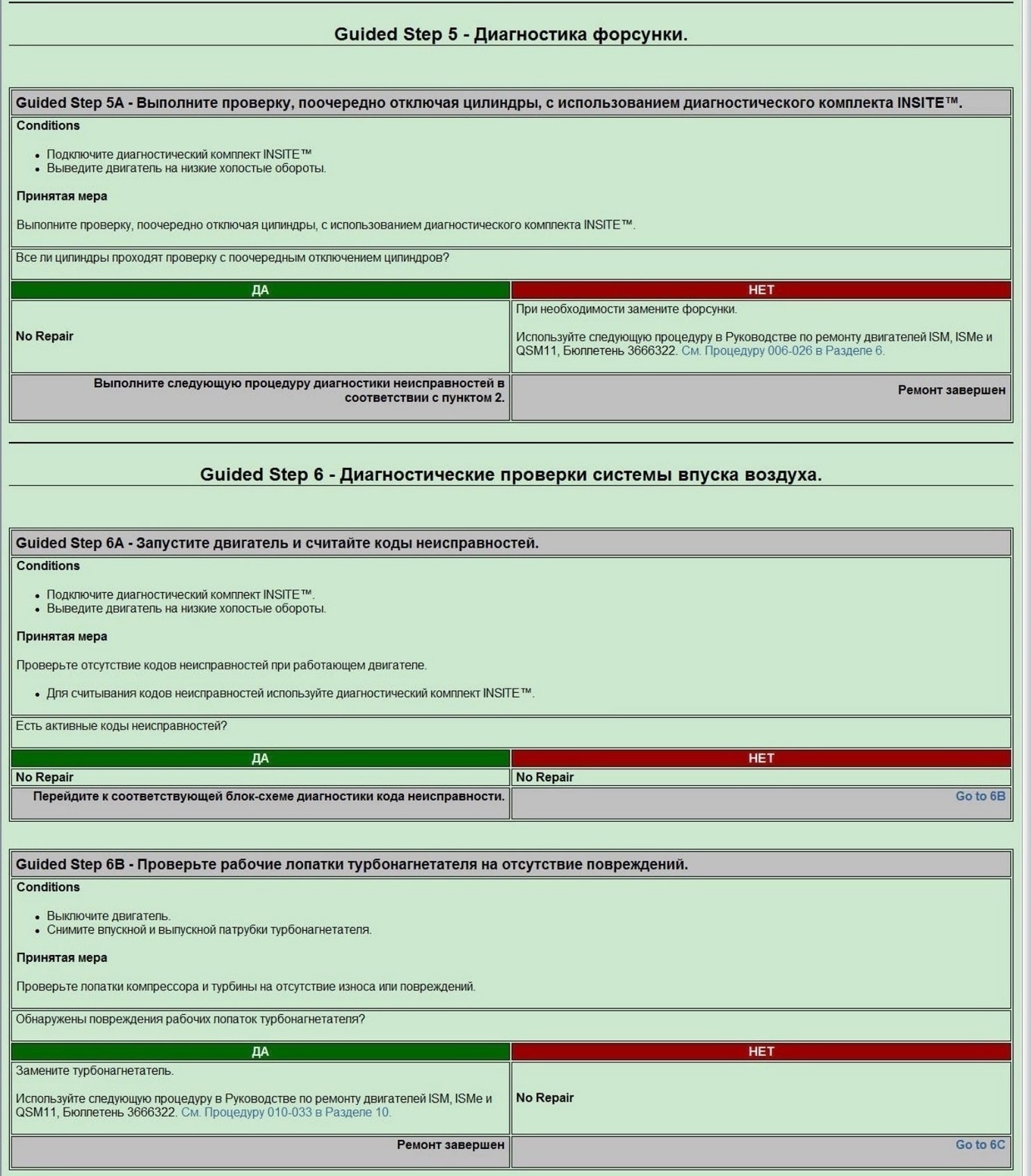

Guided Step 5 - Диагностика форсунки

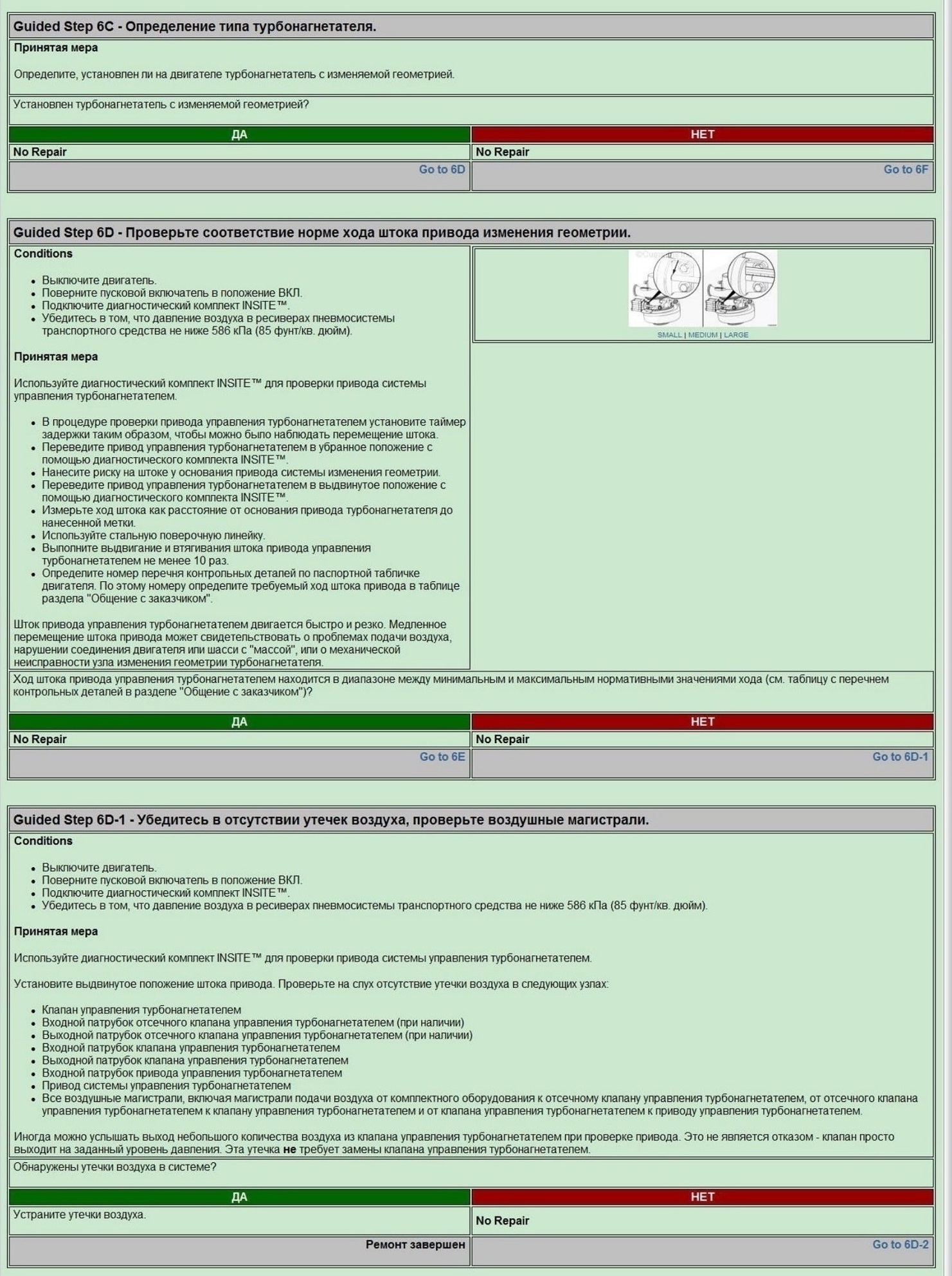

Guided Step 6C - Определение типа турбонагнетателя.

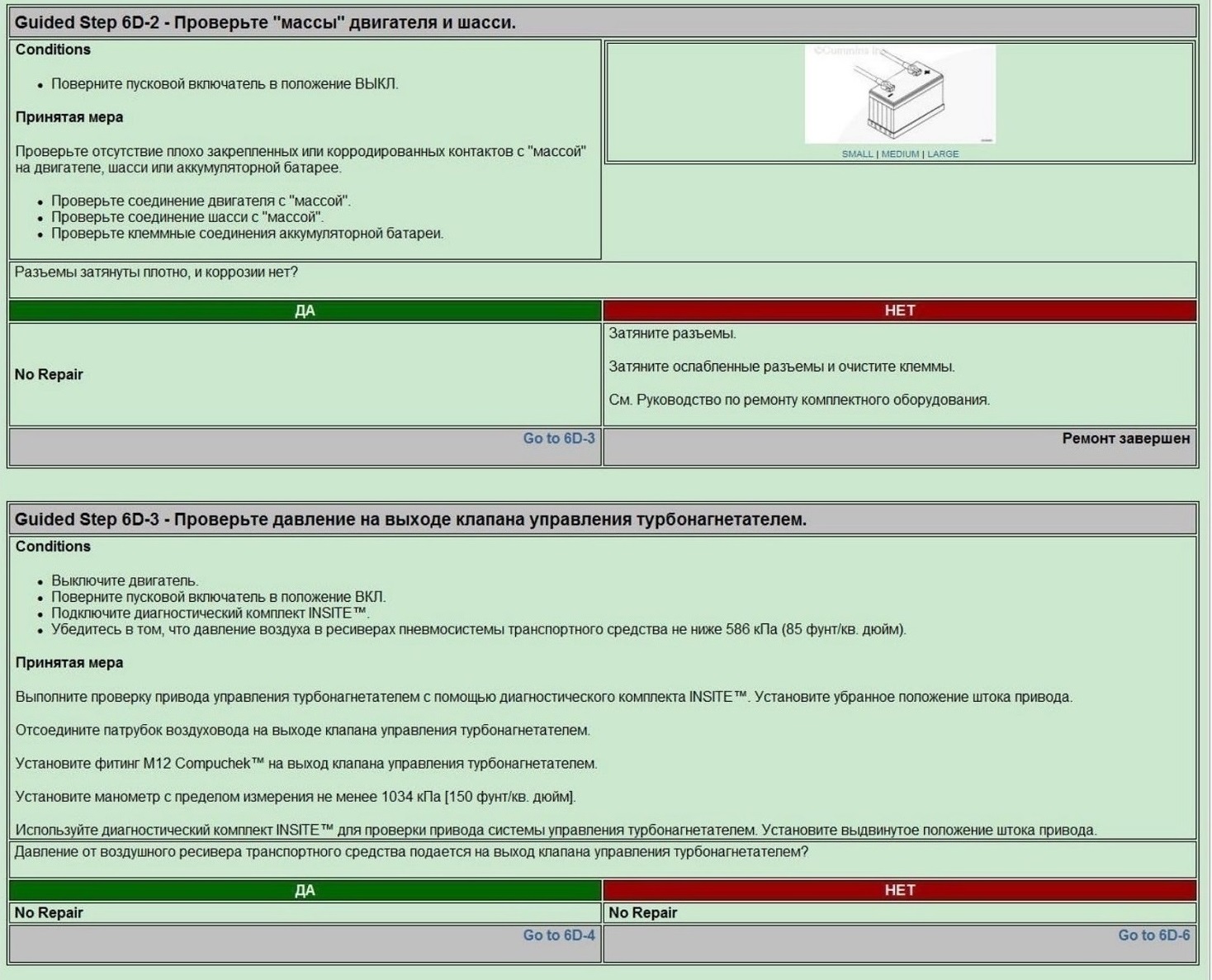

Guided Step 6D-2 - Проверьте "массы" двигателя и шасси.

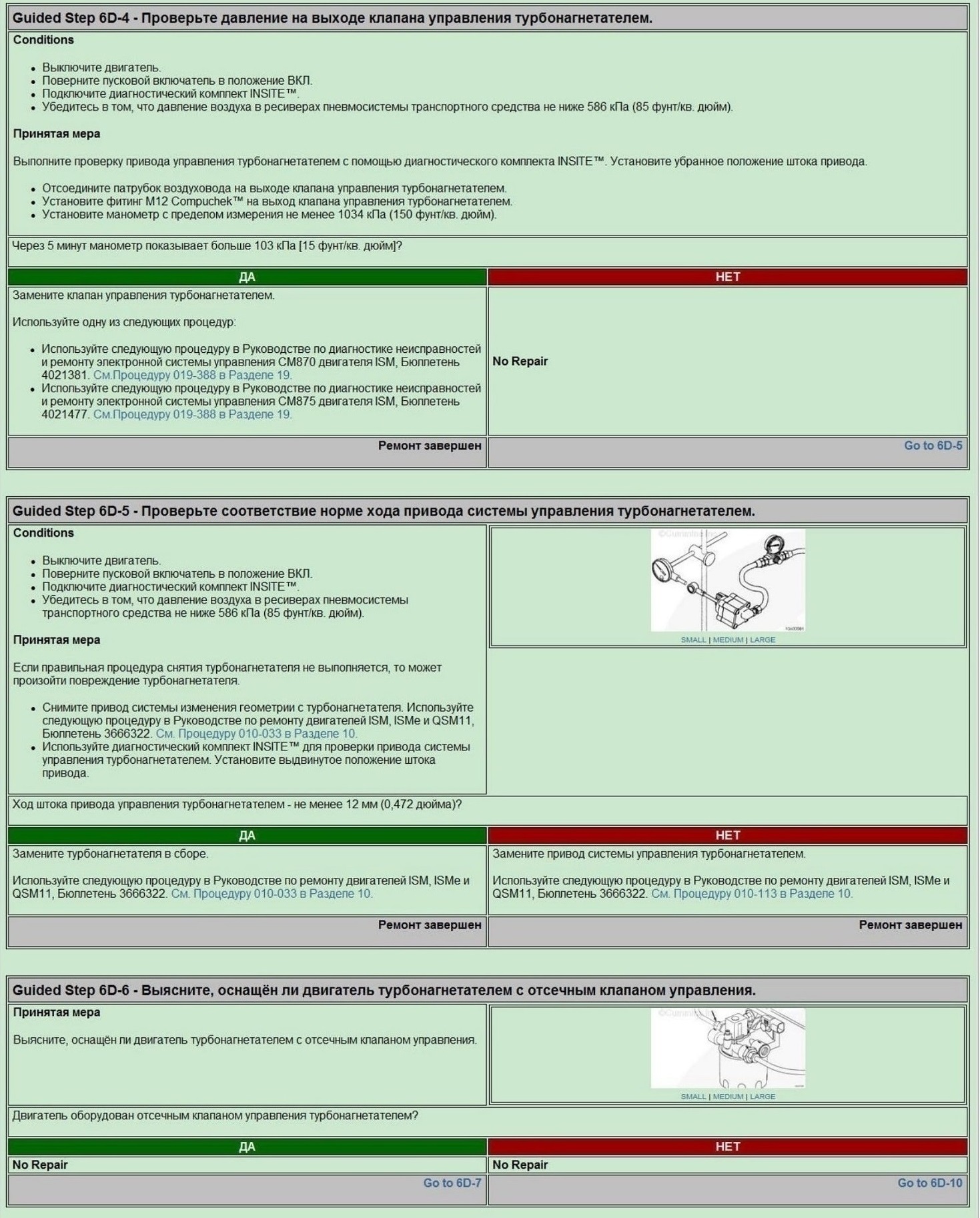

Guided Step 6D-4 - Проверьте давление на выходе клапана управления турбонагнетателем.

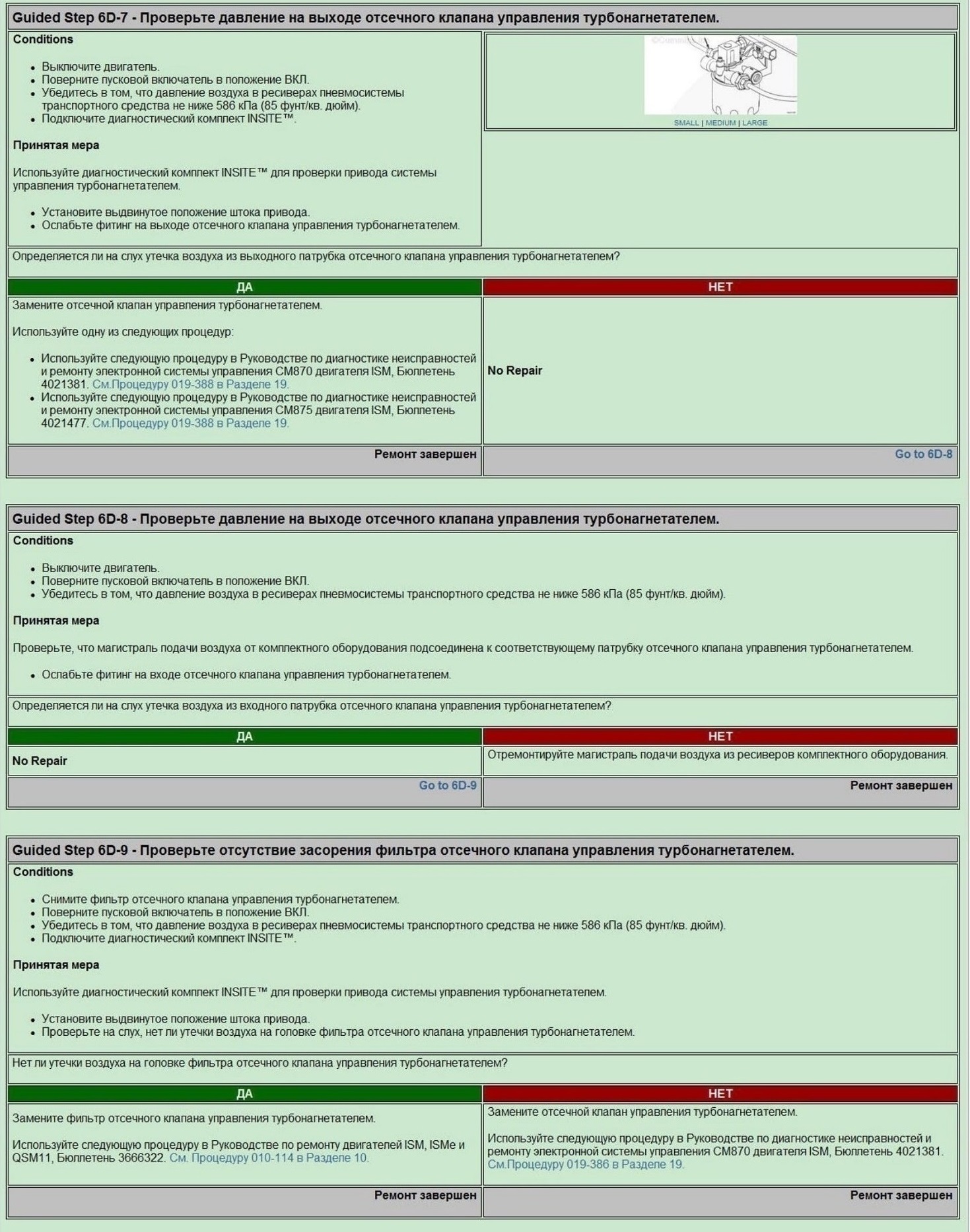

Guided Step 6D-7 - Проверьте давление на выходе отсечного клапана управления турбонагнетателем.

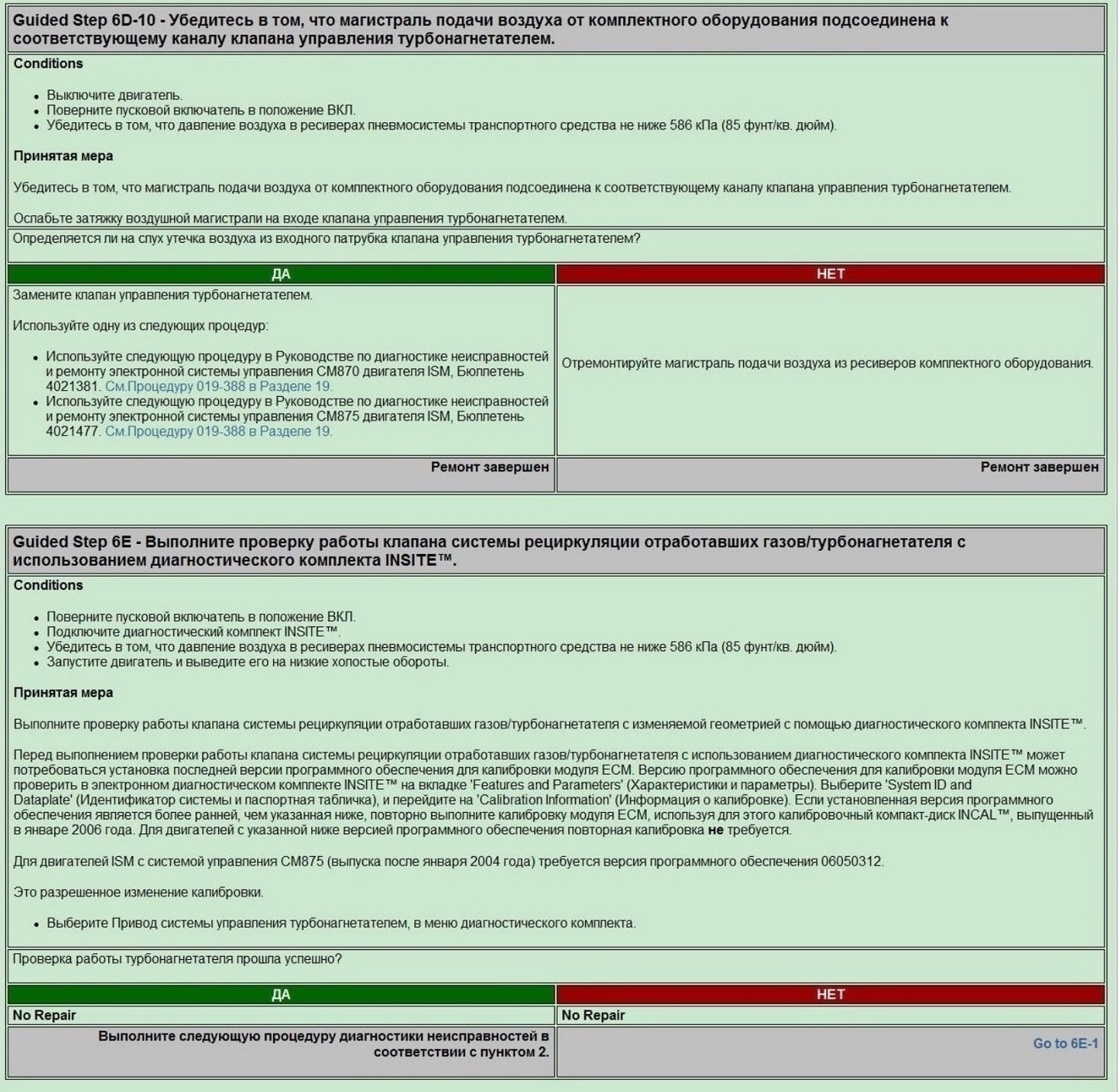

Guided Step 6D-10 - Убедитесь в том, что магистраль подачи воздуха от комплектного оборудования подсоединена к соответствующему каналу клапана управления турбонагнетателем.

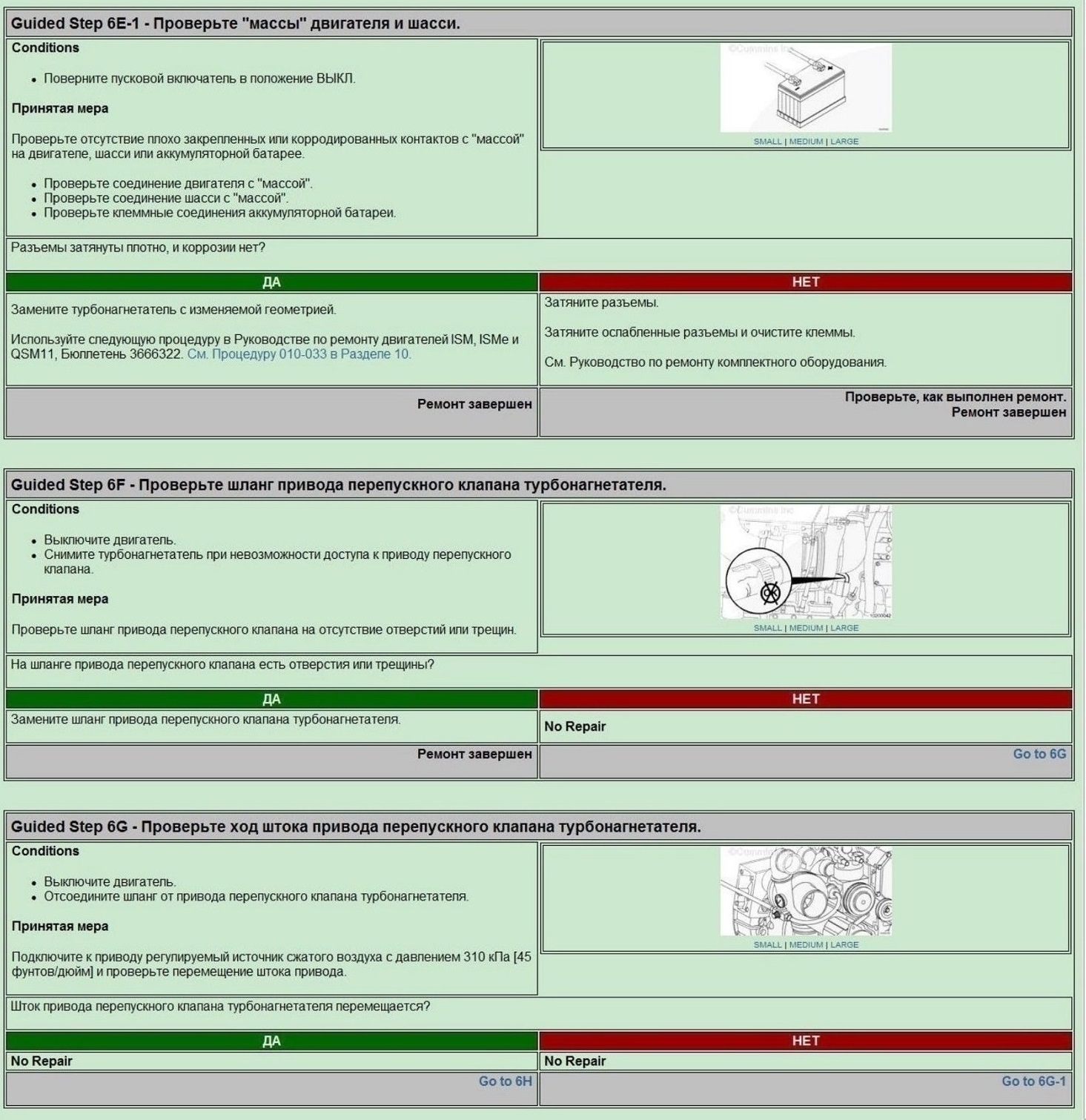

Guided Step 6E-1 - Проверьте "массы" двигателя и шасси.

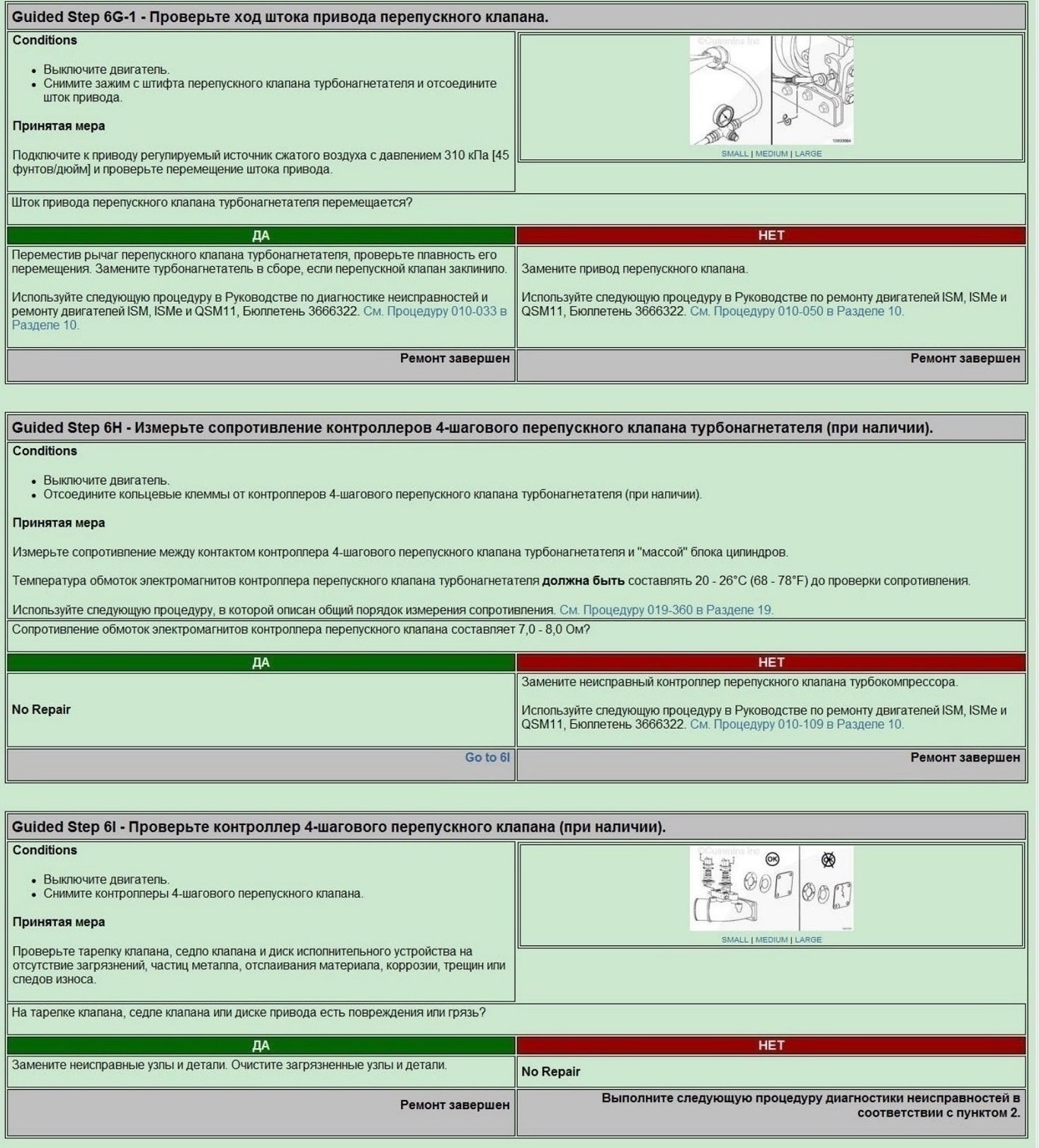

Guided Step 6G-1 - Проверьте ход штока привода перепускного клапана.

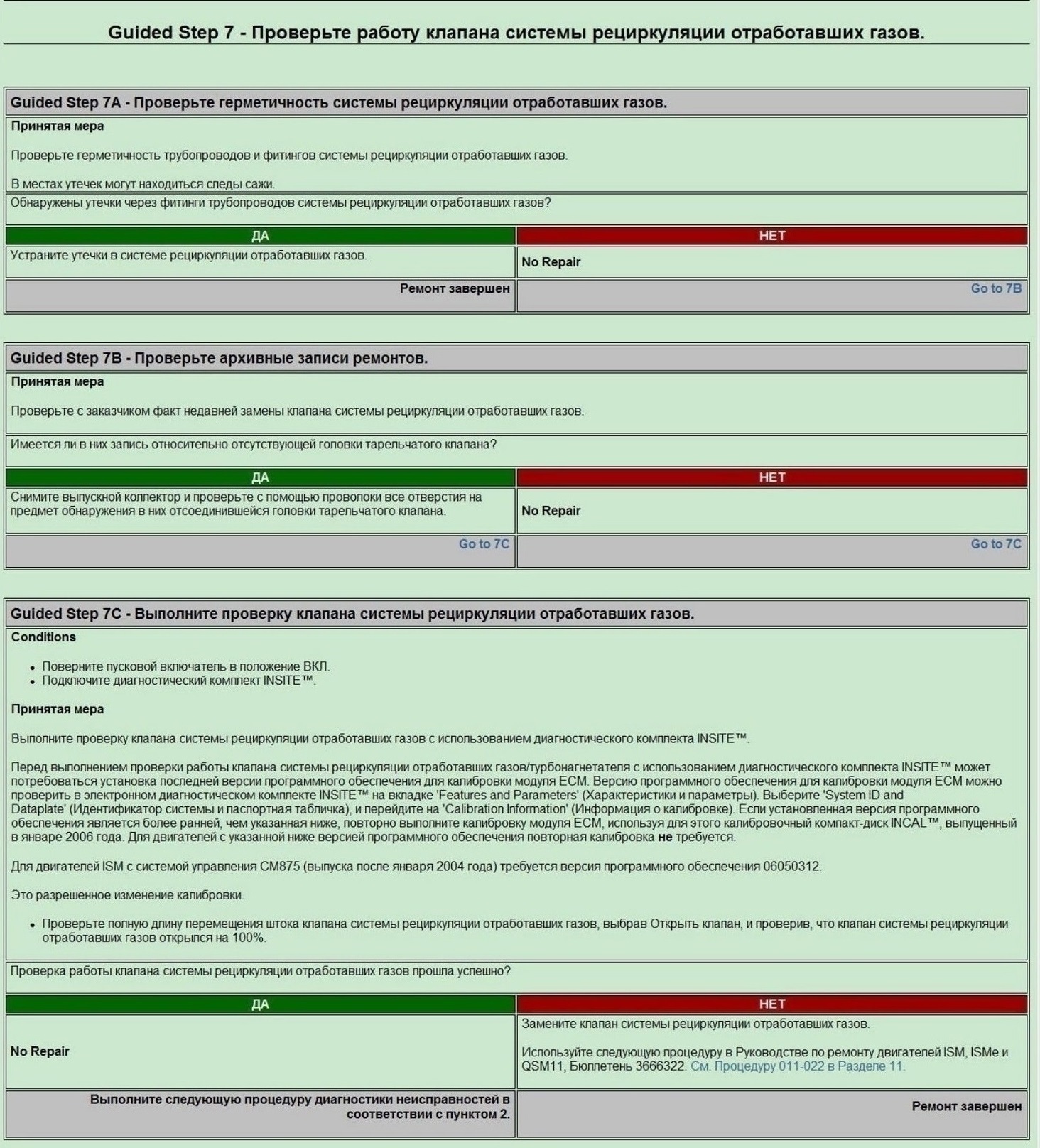

Guided Step 7 - Проверьте работу клапана системы рециркуляции отработавших газов.

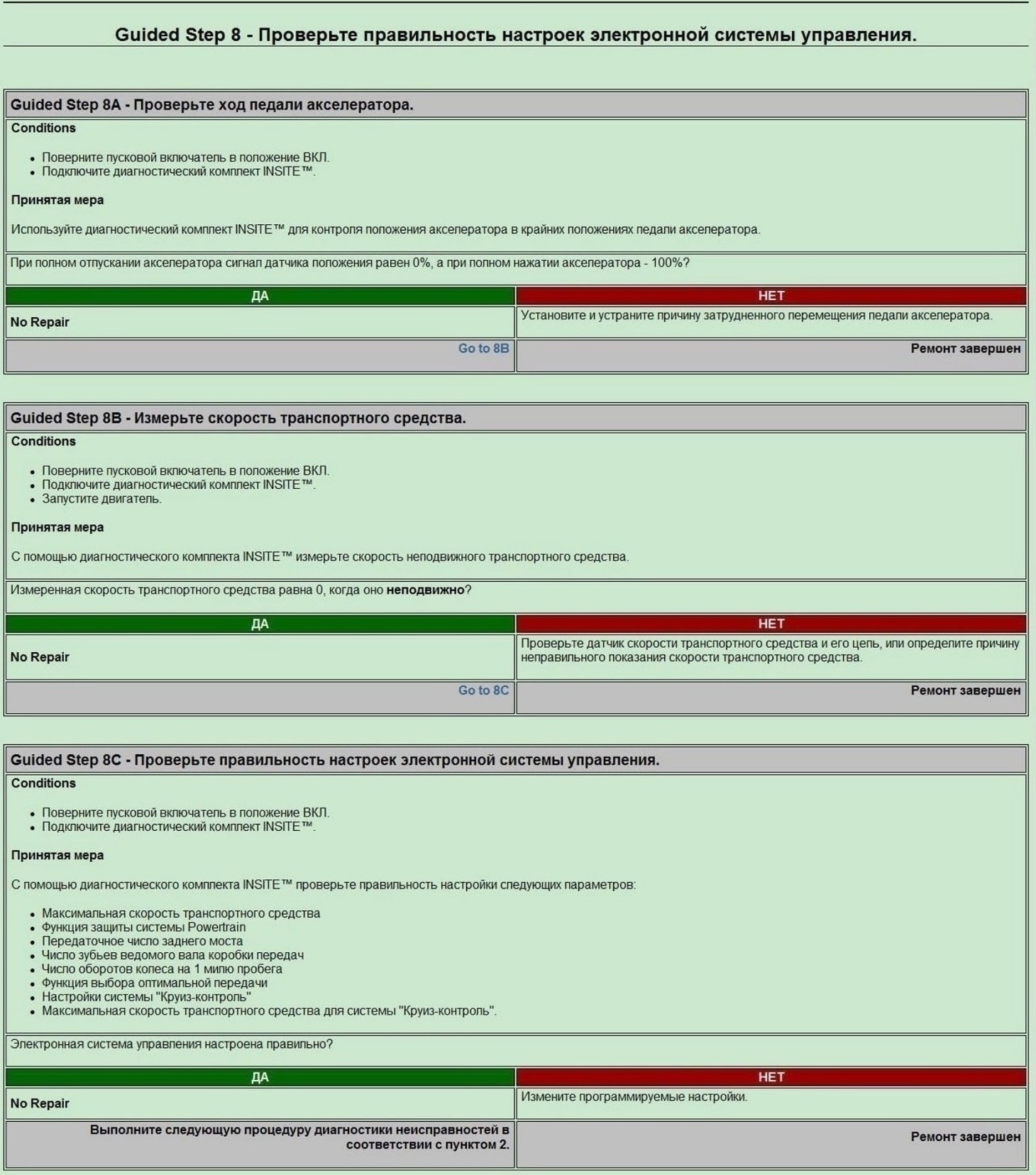

Guided Step 8 - Проверьте правильность настроек электронной системы управления.

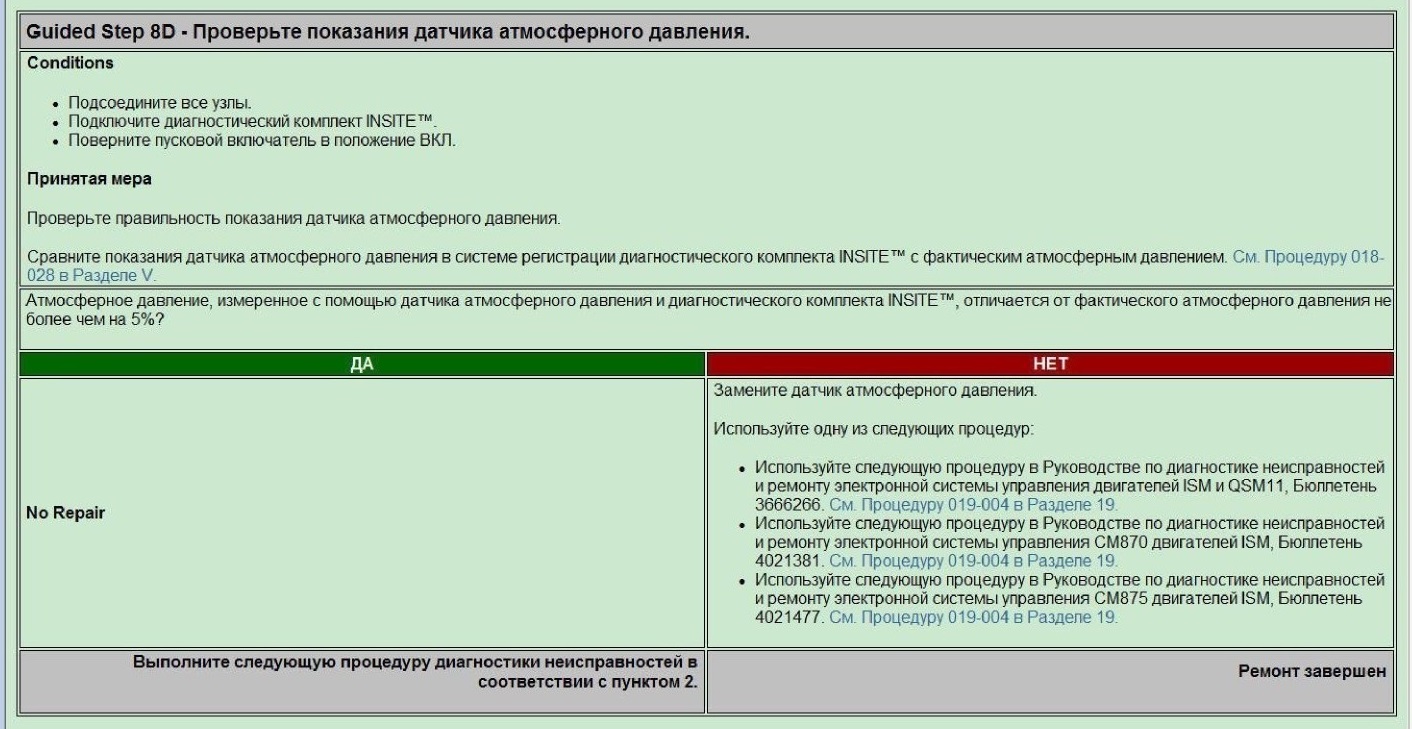

Guided Step 8D - Проверьте показания датчика атмосферного давления.

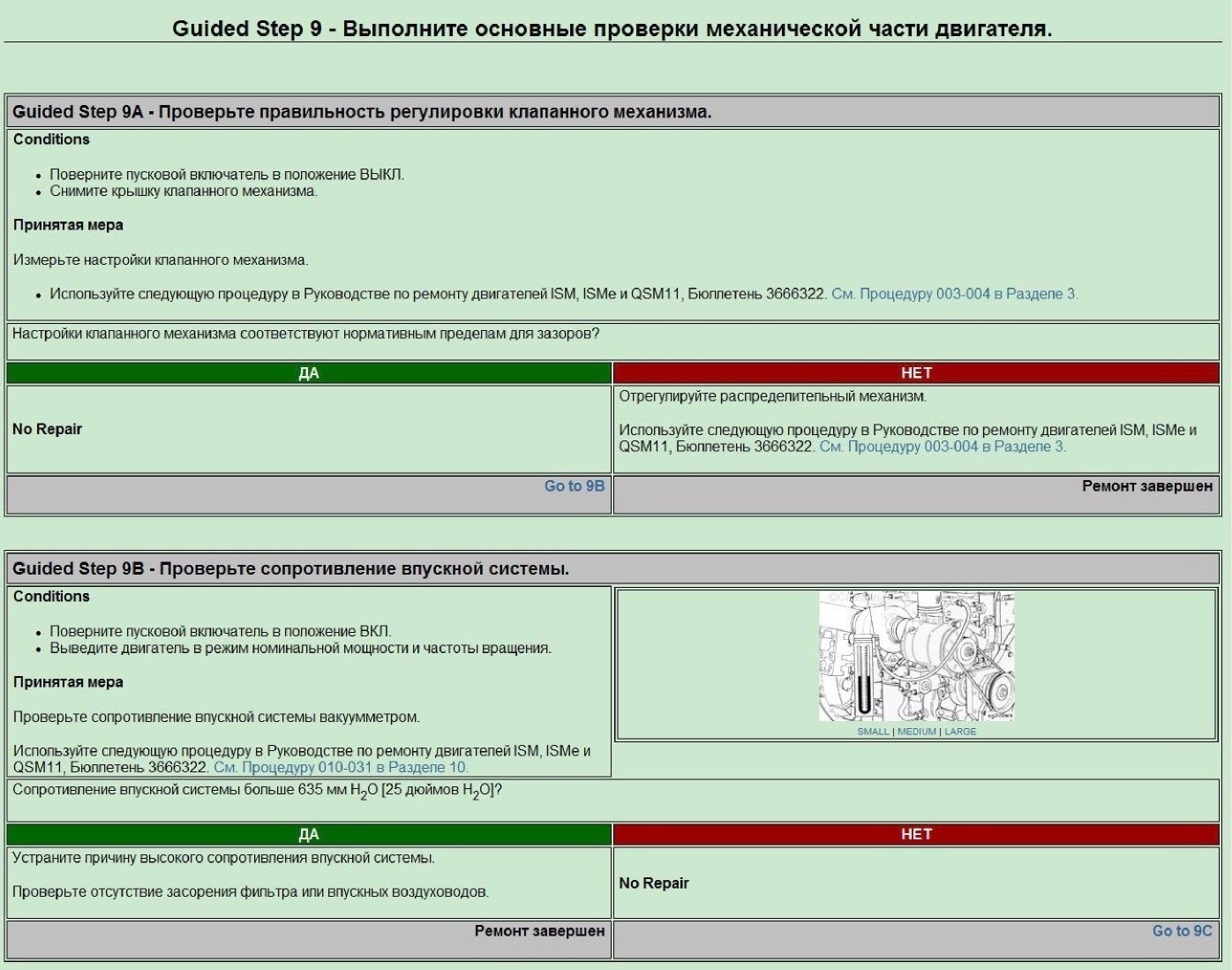

Guided Step 9 - Выполните основные проверки механической части двигателя

Guided Step 9А - Проверьте правильность регулировки клапанного механизма.

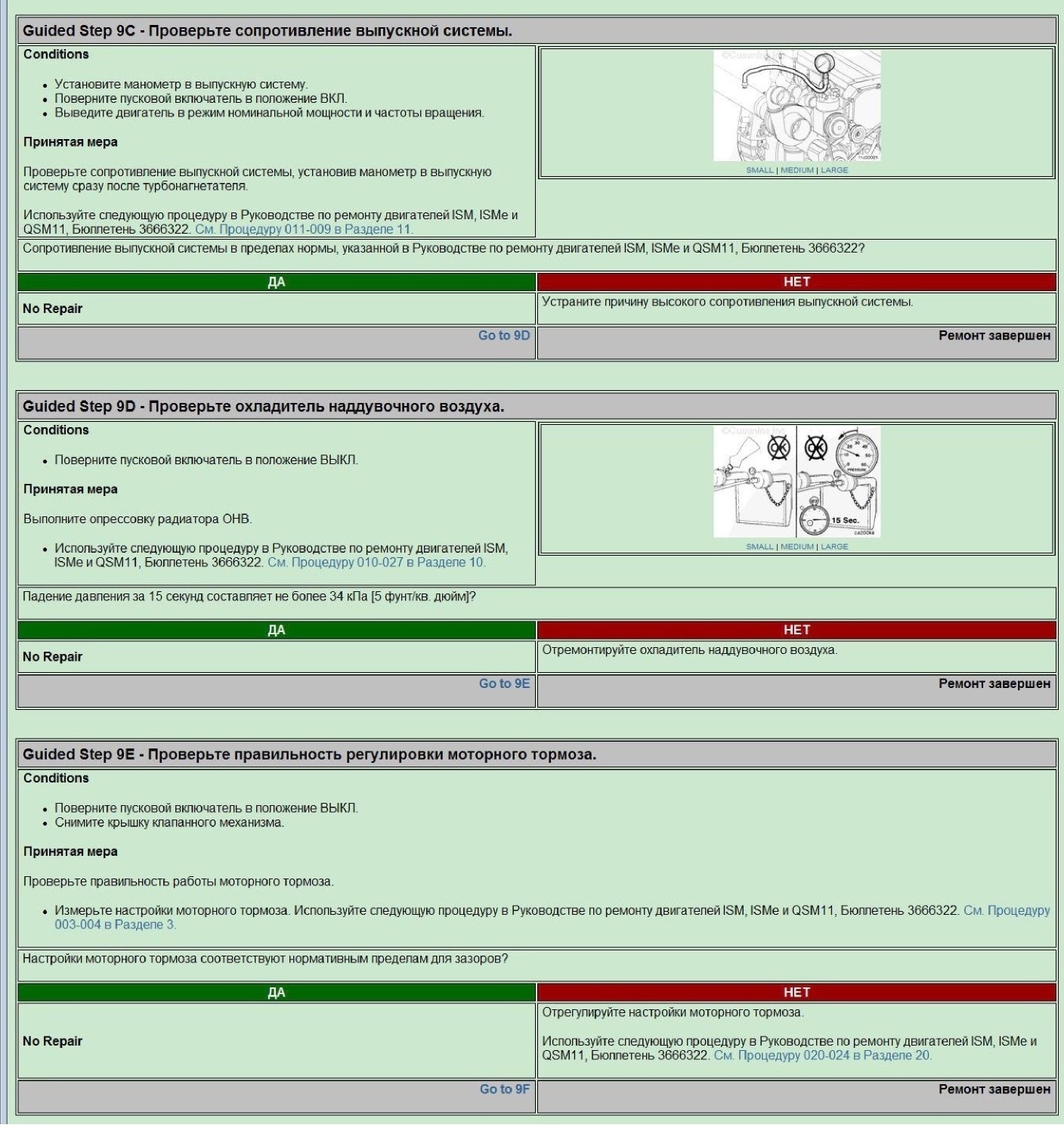

Guided Step 9C - Проверьте сопротивление выпускной системы.

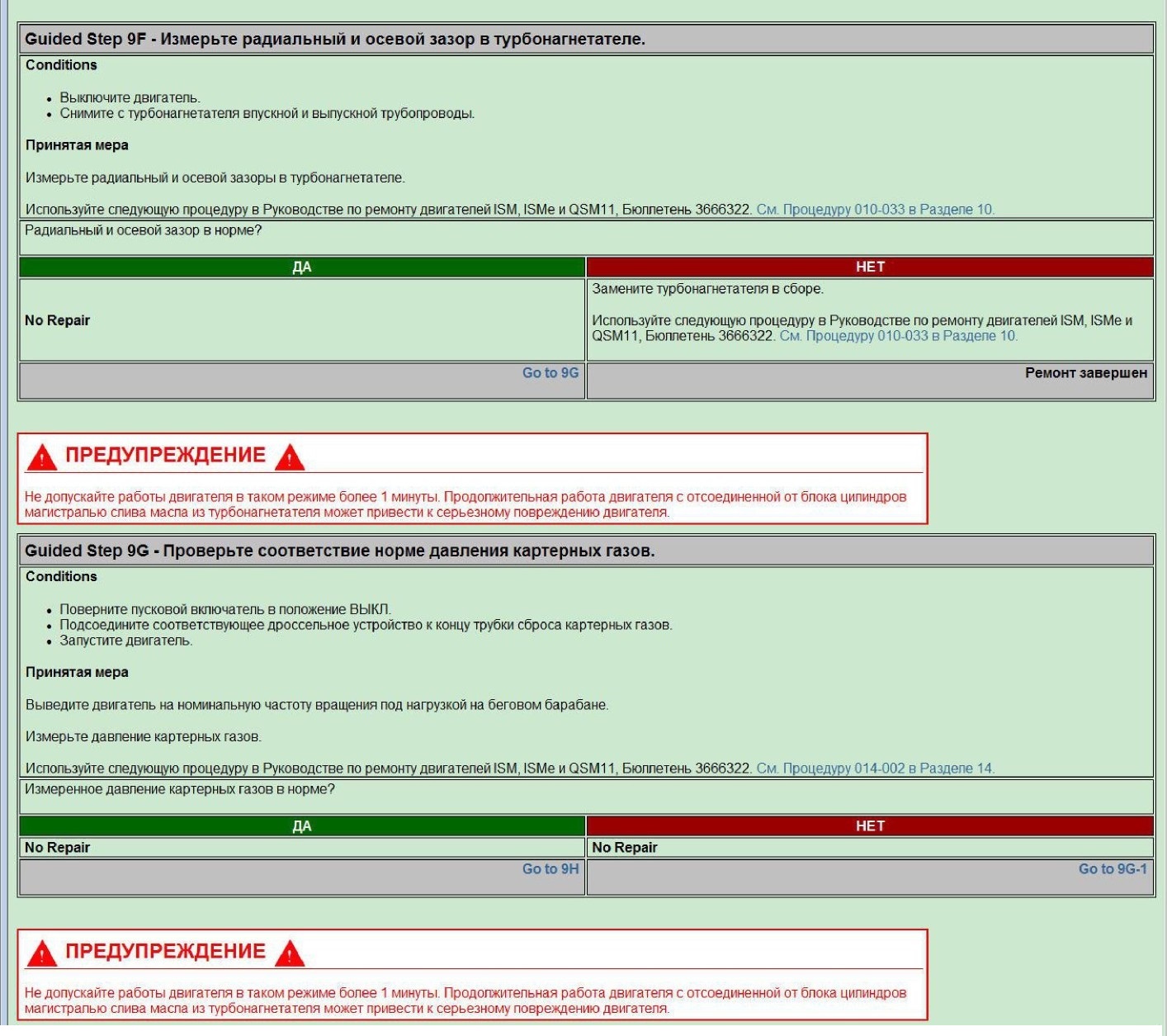

Guided Step 9F - Измерьте радиальный и осевой зазор в турбонагнетателе.

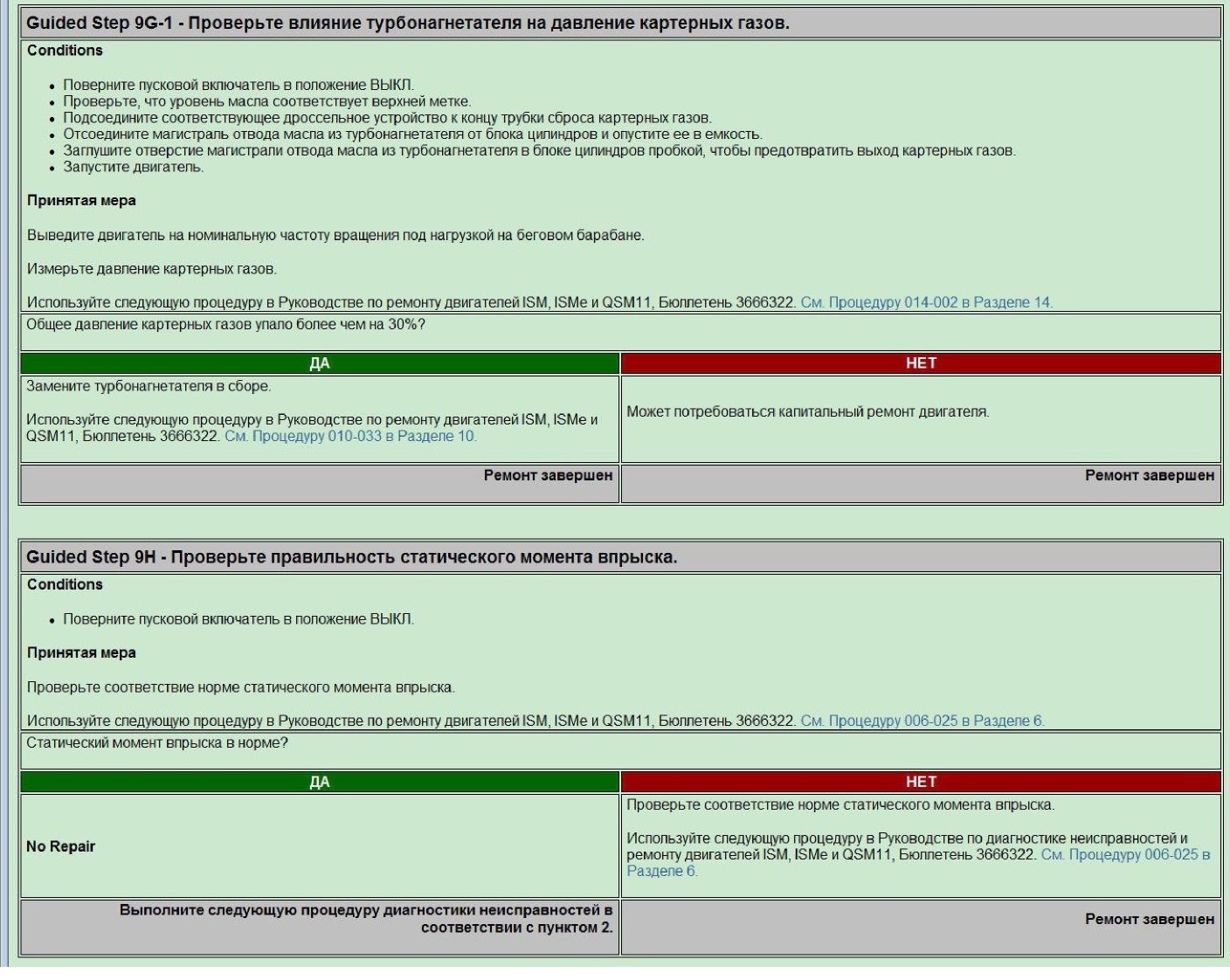

Guided Step 9G-1 - Проверьте влияние турбонагнетателя на давление картерных газов.

Conditions

• Поверните пусковой включатель в положение ВЫКЛ.

• Проверьте, что уровень масла соответствует верхней метке.

• Подсоедините соответствующее дроссельное устройство к концу трубки сброса картерных газов.

• Отсоедините магистраль отвода масла из турбонагнетателя от блока цилиндров и опустите ее в емкость.

• Заглушите отверстие магистрали отвода масла из турбонагнетателя в блоке цилиндров пробкой, чтобы предотвратить выход картерных газов.

• Запустите двигатель.

Принятая мера

Выведите двигатель на номинальную частоту вращения под нагрузкой на беговом барабане.

Измерьте давление картерных газов

Используйте следующую процедуру в Руководстве по ремонту двигателей ISM, ISMe и QSM11; Бюллетень 3666322. См Процедуру 014 002 в Разделе Ч. Общее давление картерных газов упало более чем на 30%?

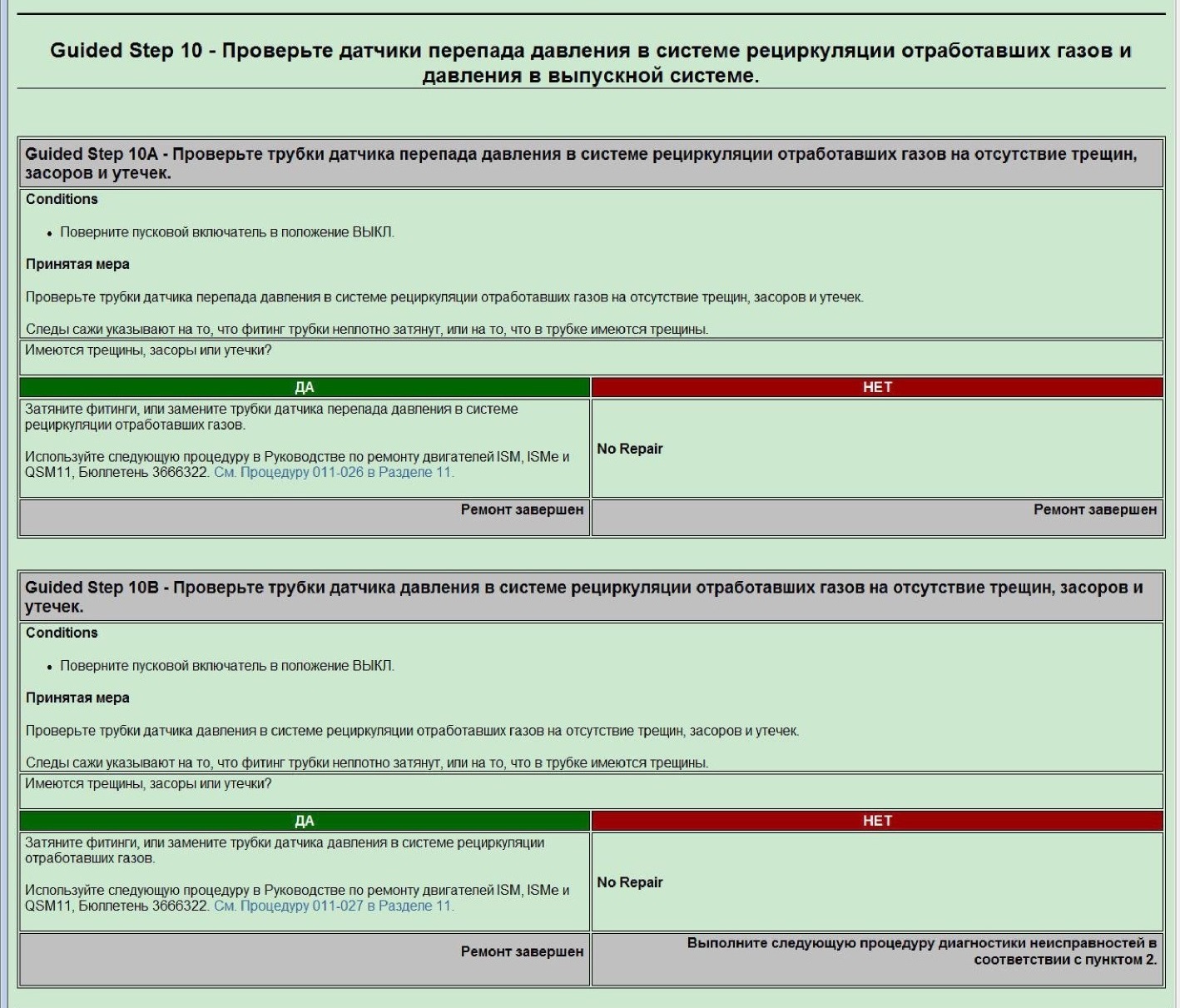

Guided Step 10 - Проверьте датчики перепада давления в системе рециркуляции отработавших газов и _давления в выпускной системе._
Guided Step 10А - Проверьте трубки датчика перепада давления в системе рециркуляции отработавших газов на отсутствие трещин, засоров и утечек.
