SHACMAN X3000 (Евро - V). Инструкция по эксплуатации

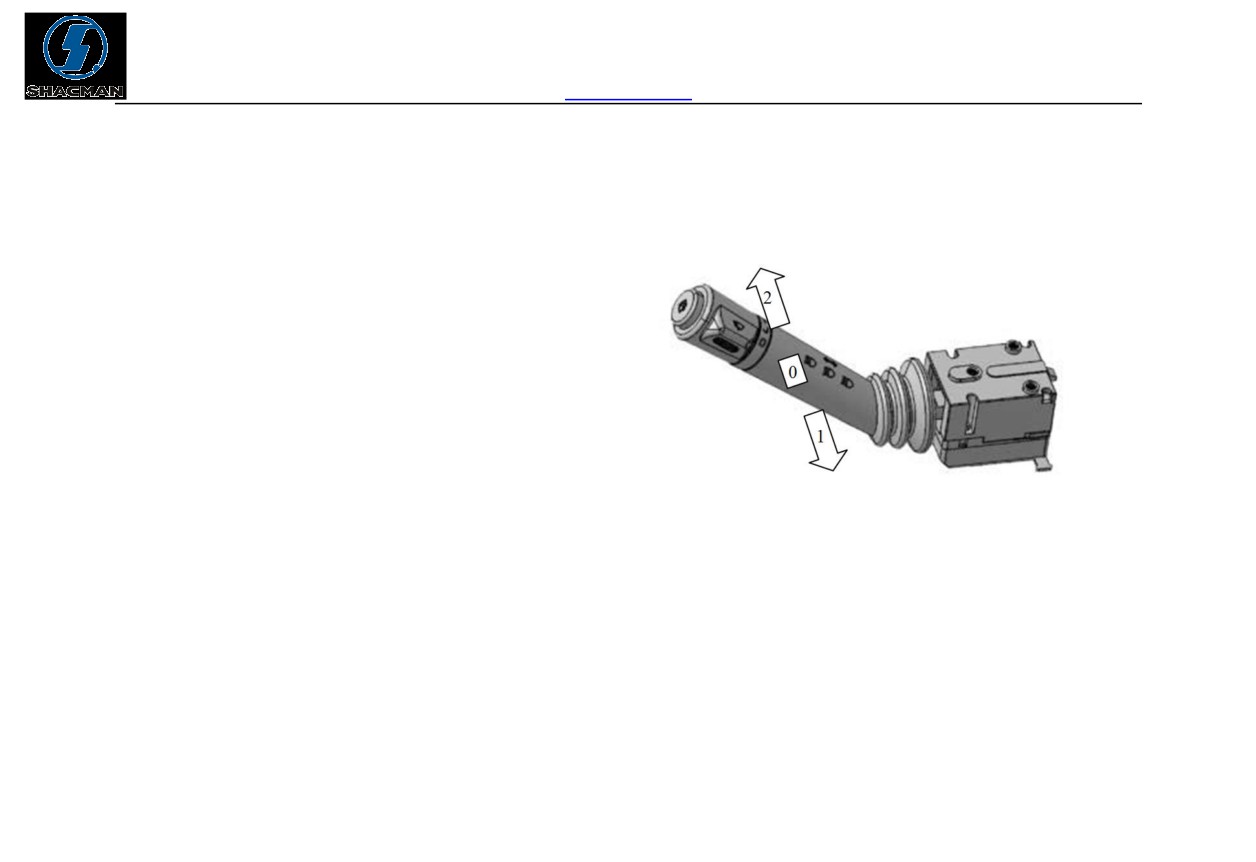

13. Эксплуатация комбинированного

(подрулевого) переключателя

Перед использованием подрулевого переключателя,

перевести ключ зажигания в положение «Вкл.ª.

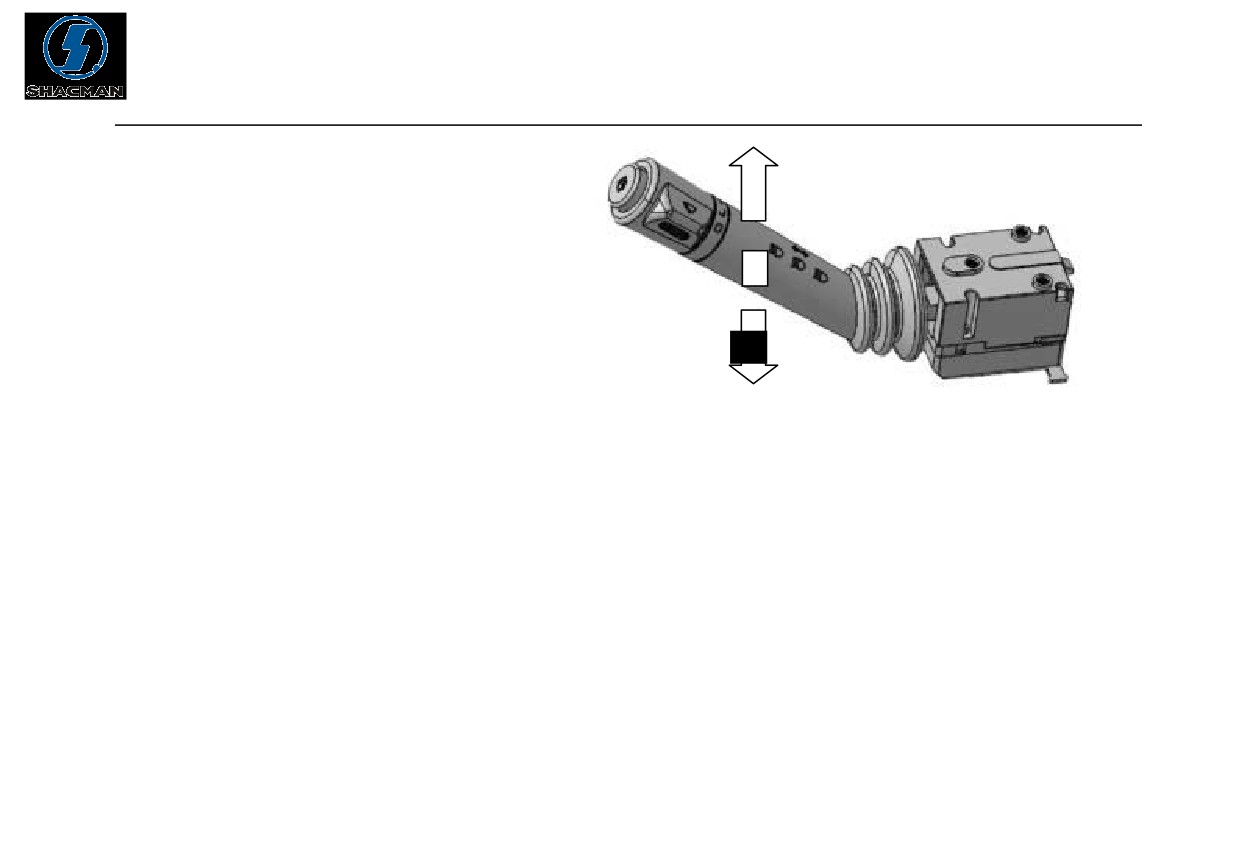

Для включения ближнего света фар, переместить

рычаг (1) в положение 0, как изображено на

рисунке (предварительно необходимо перевести

переключатель света фар в положение «вкл.ª).

Для включения дальнего света фар перевести рычаг переключателя (2)

в положение «1ª, загорается контрольная лампа 10 «дальний свет фарª.

Перевести рычаг переключателя в положение «2ª, при этом, загорается контрольная лампа 10 «дальний свет

фарª. Если отпустить рычаг, он автоматически вернется в положение 0.

3. Эксплуатация указателей поворота

(1) Индикатор указателей поворота тягача зеленого

цвета

(поз.

8) начнет мигать при переводе

переключателя указателя поворота в положение

«Вкл.ª. Если

тягач

буксирует прицеп,

индикатор указателей поворота прицепа зеленого

цвета

(поз.11) также будет мигать. Указатели

поворота оснащены функцией автоматического

возвращения в среднее положение.

Если индикаторы указателей поворота 8 и/или

11 загораются только один раз, это означает, что

какой-то из указателей поворота неисправен. Выявить и заменить перегоревшую лампу (лампы).

(2) Переместить рычаг переключателя по направлению вперед, преодолев некоторое сопротивление

нейтрали, в положение «2ª. Указатель правого поворота будет мигать.

(3) Переместить рычаг переключателя по направлению назад, преодолев некоторое сопротивление нейтрали,

в положение «1ª. Указатель левого поворота будет мигать. Рычаг автоматически возвращается в положение

«0ª когда автомобиль после выполнения поворота начинается двигаться по прямой.

(4) Передвинуть рычаг переключателя вперед или назад (в зависимости от указываемого направления),

не преодолевая сопротивление нейтрали, удерживать рычаг вручную в данном положении. Если отпустить

рычаг переключателя, он автоматически вернется в положение

«0ª. Таким образом, выполняется

кратковременное включение указателей поворотов.

4. Эксплуатация стеклоочистителей

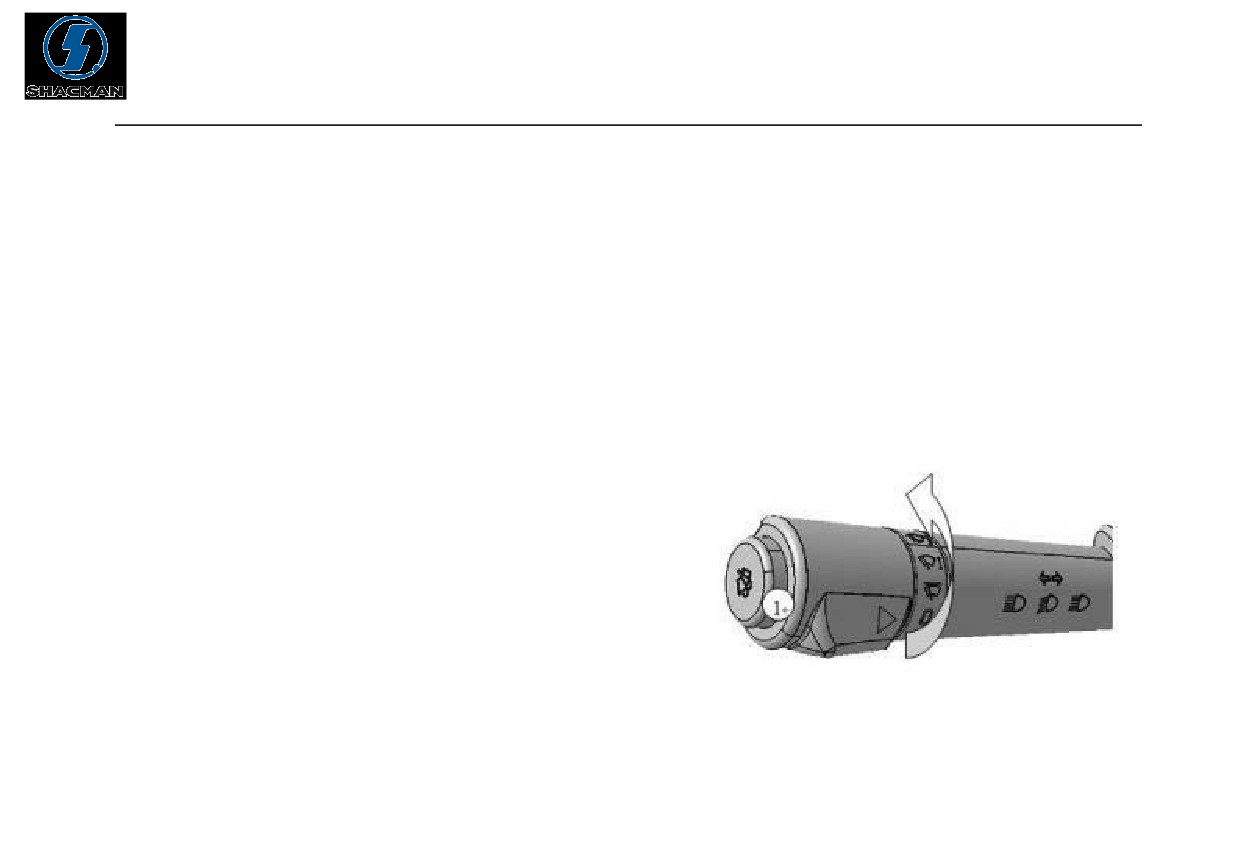

Для работы стеклоочистителей повернуть

рычаг

переключателя

«1ª в направлении, указанном стрелкой

(см. рис.) в положение "0"，"J"，"Ⅰ" или "Ⅱ".

(1) Положение

«0ª

- стеклоочистители выключены.

(2)

Положение

«Jª

режим

работы

стеклоочистителей с интервалами (паузой 10 сек.).

(3) Положение «Iª - включен медленный режим работы стеклоочистителей. Положение

«IIª

- включен

быстрый режим работы стеклоочистителей.

(4) Интервал работы стеклоочистителей может регулироваться в промежутке от 2,5 секунд до 60 секунд.

Порядок регулирования интервалов работы стеклоочистителей:

1. Включить стеклоочистители в режиме работы с интервалами (положение J).

2. Отключить стеклоочистители в режиме работы с интервалами (положение «0ª).

3. После установки интервалов работы стеклоочистителей, отпустить кнопку на переключателе

(в

положении J).

(5) Для того чтобы отключить стеклоочистители повернуть рычаг переключателя таким образом, чтобы

стрелка на рычаге оказалась в положении «0ª, или перевести ключ зажигания в положение «Выкл.ª.

Внимание:

Интервал работы стеклоочистителей не может превышать

1 минуту. Если промежуток времени

выполнения шагов 2 и 3 превышает 1 минуту, система автоматически вернет настройки стеклоочистителей в

режим работы с интервалом в 10 секунд (по умолчанию).

5. Эксплуатация омывателей лобового стекла

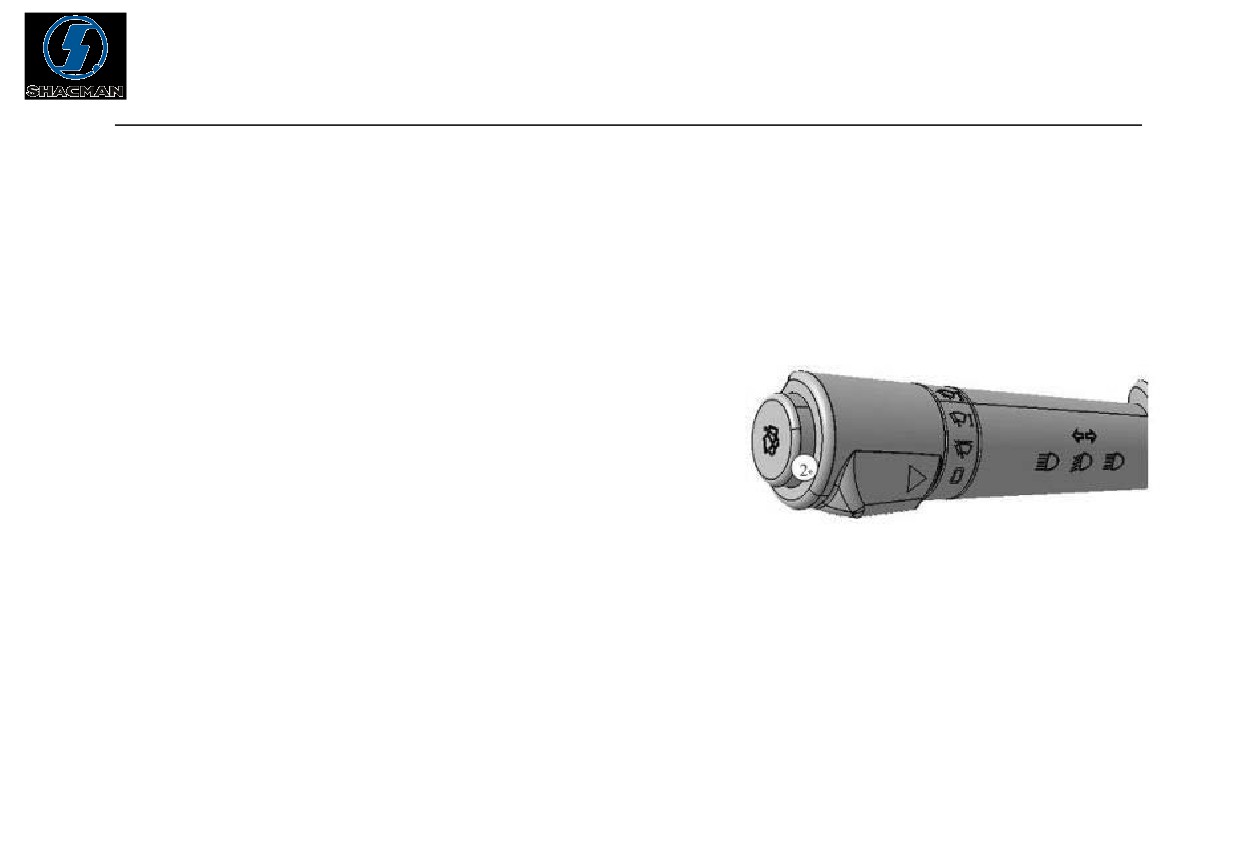

1. При коротком нажатии на кнопку

«2ª на переключателе

в направлении рулевой колонки включаются омыватели

лобового стекла (максимальное время нажатия - 0.9 сек.).

2. Удерживая кнопку «2ª на переключателе в нажатом положении в направлении рулевой колонки (в

течение 0.9 - 6.5 сек.), цикл работы стеклоочистителей\стеклоомывателей будет продолжаться непрерывно.

Затем цикл работы стеклоомывателей будет осуществляться по 2-4 раза.

Внимание:

Регулярно проверять, наличие загрязнений или неисправностей щеток стеклоочистителя. В зимнее время

перед включением стеклоомывателей / стеклоочистителей всегда проверяйте, не примерзли ли щетки

стеклоочистителей к лобовому стеклу.

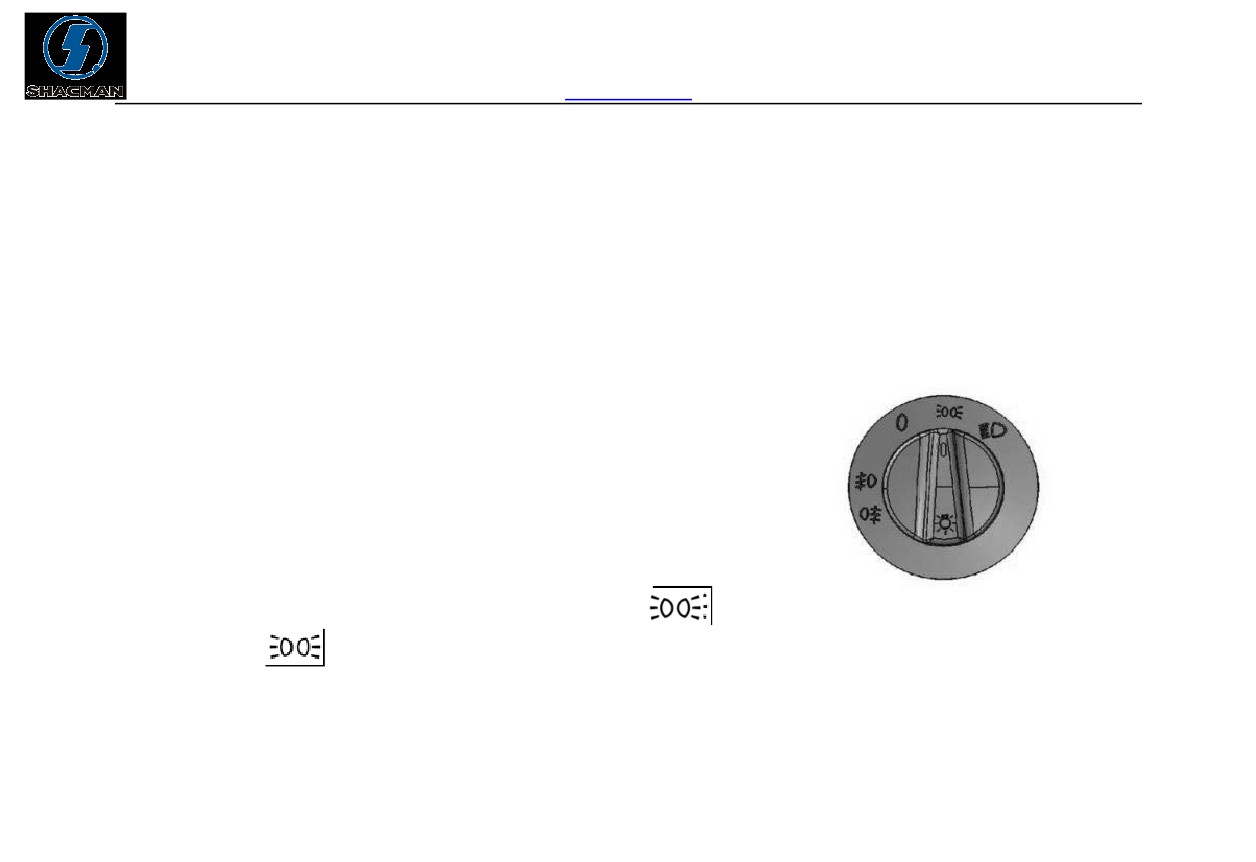

14. Эксплуатация переключателя света фар

Перед началом эксплуатации переключателя света фар следует

перевести ключ зажигания в положение «ONª.

Далее, как показано на рисунке справа:

(1) При перемещении переключателя в положение

«0ª, загорится

индикатор положения «0ª.

(2) При перемещении переключателя в положение

, загорится

индикатор

, загорятся передние и задние габаритные фонари (включая фонари прицепа), а также

подсветка комбинации приборов.

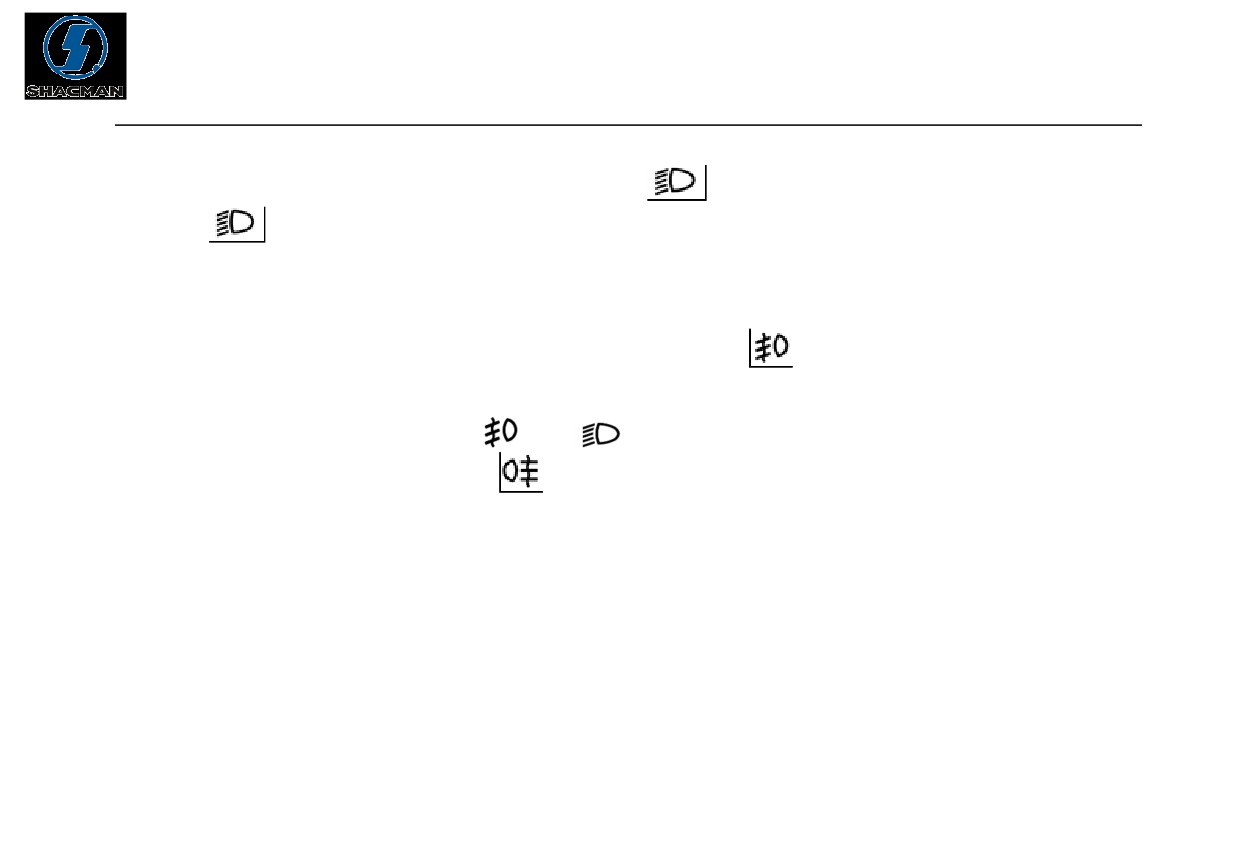

(3) При перемещении переключателя в положение

загорится индикатор работы фар головного

света

, индикаторы фар ближнего и дальнего света загораются (в зависимости от положения рычага

левого подрулевого переключателя).

(4) Если в режиме работы габаритных фонарей или фар головного света, нажать на переключатель, то

загорится индикатор работы передних противотуманных фар

, загорится левая и правая передняя

противотуманная фара.

(5) Если при горящем индикаторе

или

нажать на кнопку переключателя, загорится индикатор

работы задних противотуманных фар

, загорится левая и правая задняя противотуманная фара (включая

задние противотуманные фары прицепа).

15. Перекидные переключатели

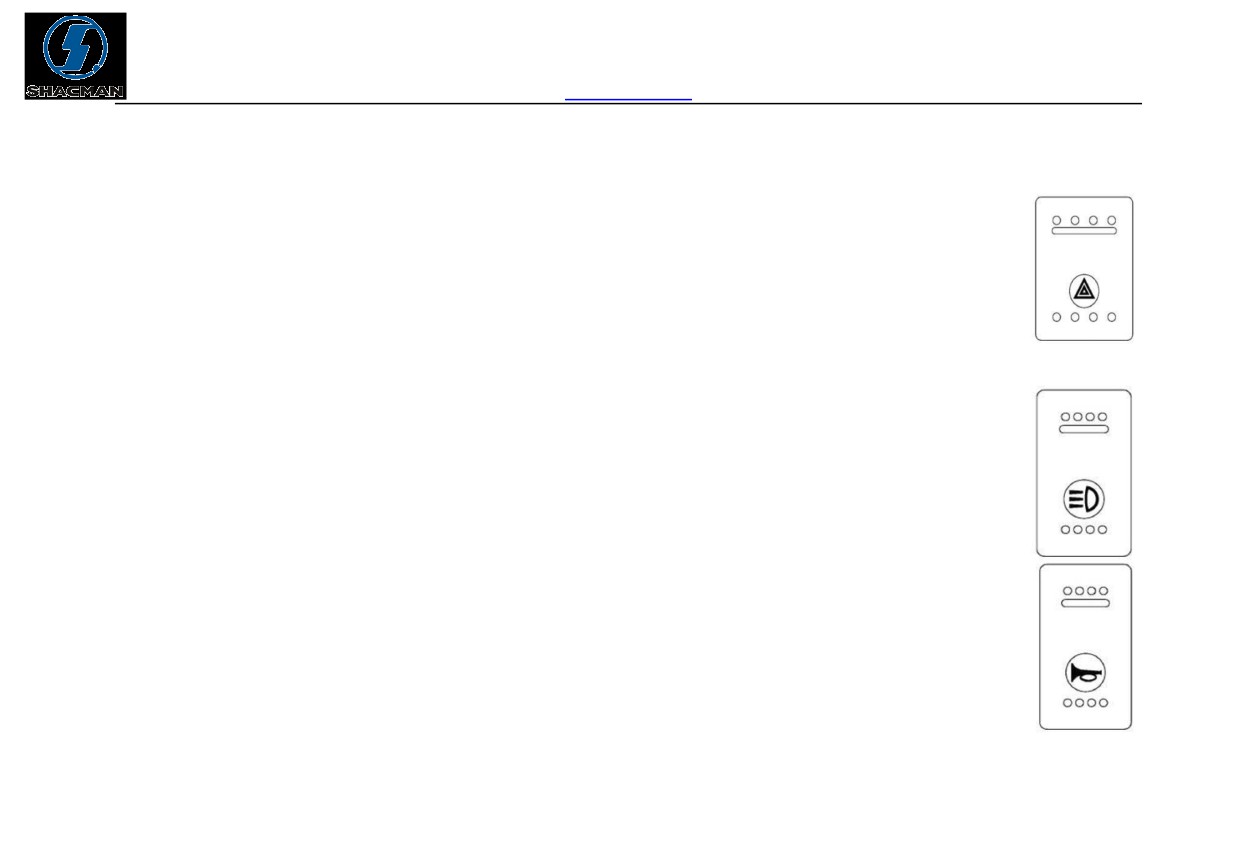

1. Переключатель аварийного сигнала: при необходимости экстренной остановки в случае

возникновения неисправности во избежание ДТП следует нажать на переключатель

аварийного сигнала. Левый и правый указатель поворотов начинают мигать с определенной

частотой.

2. Дополнительные фары дальнего света: при движении в темное время суток или в

пасмурную погоду, когда света дальних фар недостаточно для удовлетворения потребностей

водителя в освещении дороги, перевести переключатель дополнительных фар дальнего света в

положение «Вкл.ª, чтобы повысить яркость передних фар.

3. Переключатель звукового сигнала: автомобиль оснащен двумя типами звуковых сигналов

(электрическим и пневматическим). Данным переключателем водитель может осуществлять

выбор между ними. При перемещении переключателя в положение «Вкл.ª, звуковой сигнал с

электрического переключается на пневматический.

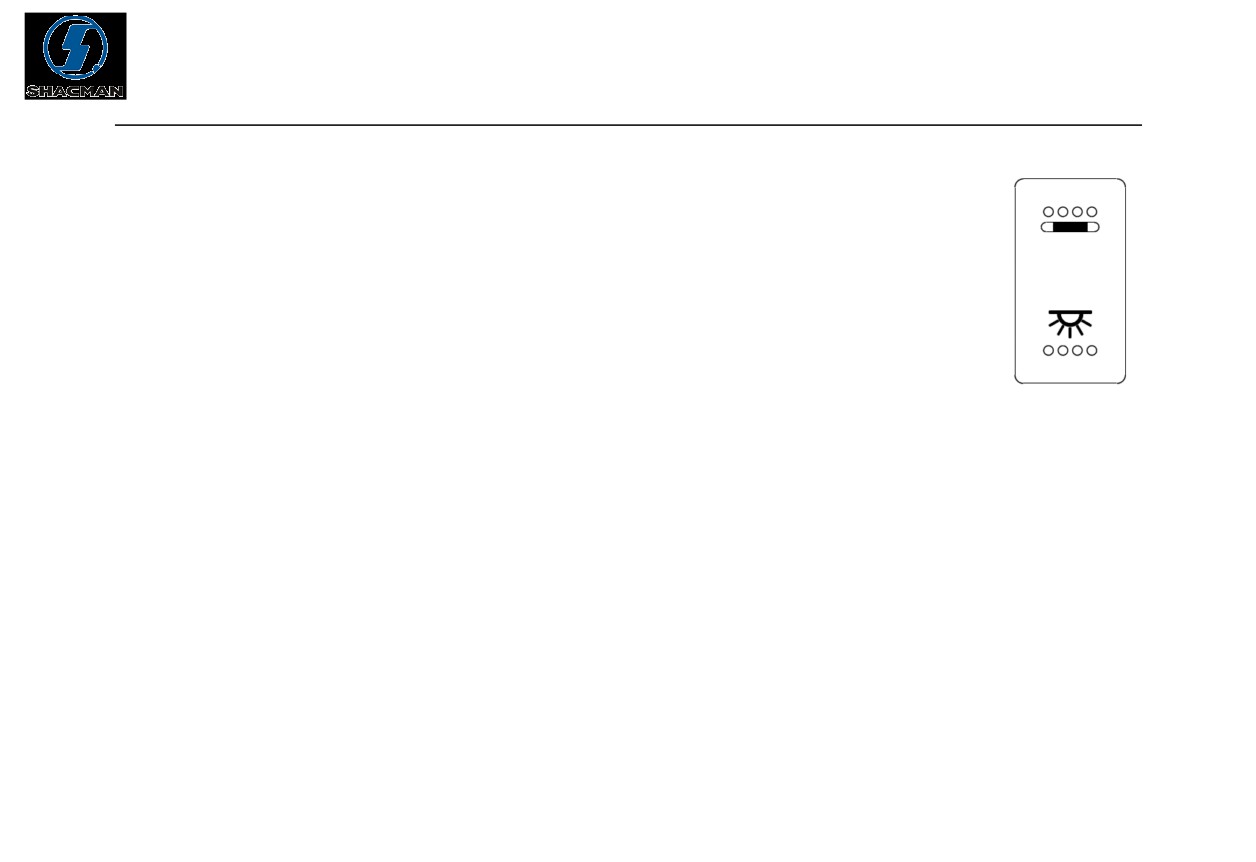

4. Переключатель внутреннего освещения кабины: при движении в темное время суток или

в пасмурную погоду, при необходимости выполнения каких-либо операций в салоне

автомобиля, можно нажатием перевести переключатель внутреннего освещения кабины в

положение «Вкл.ª, загорится потолочная лампа освещения салона.

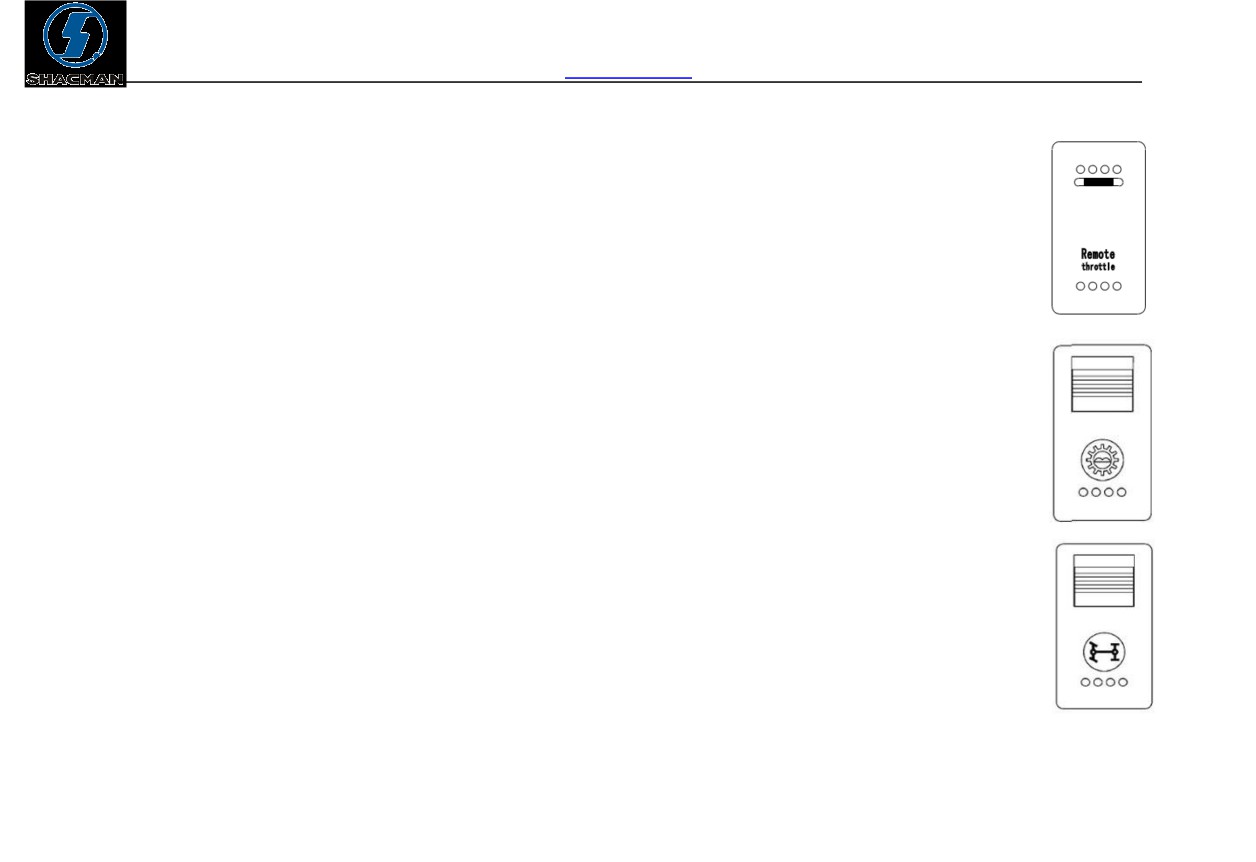

5. Переключатель акселератора с дистанционным управлением: при необходимости перехода в

ручной режим управления акселератором (на раме), перевести данный переключатель в

положение «Вкл.ª. При этом педаль акселератора перестает функционировать, Акселератор (с

дистанционным управлением) переходит в рабочий режим.

6. Переключатель увеличения мощности: при наличии необходимости в увеличении мощности,

например при подъеме по склону или при движении по дорогам с плохим дорожным покрытием

перевести данный переключатель в положение «Вкл.ª для того, чтобы привести в движение все

мосты автомобиля.

7. Переключатель отбора мощности:

При необходимости увеличения мощности передней или задней оси при движении автомобиля,

если перевести переключатель в положение Ⅰ, то происходит распределение части выходной

мощности на переднюю ось. Если перевести переключатель в положение Ⅱ, то происходит

распределение части выходной мощности на задний мост.

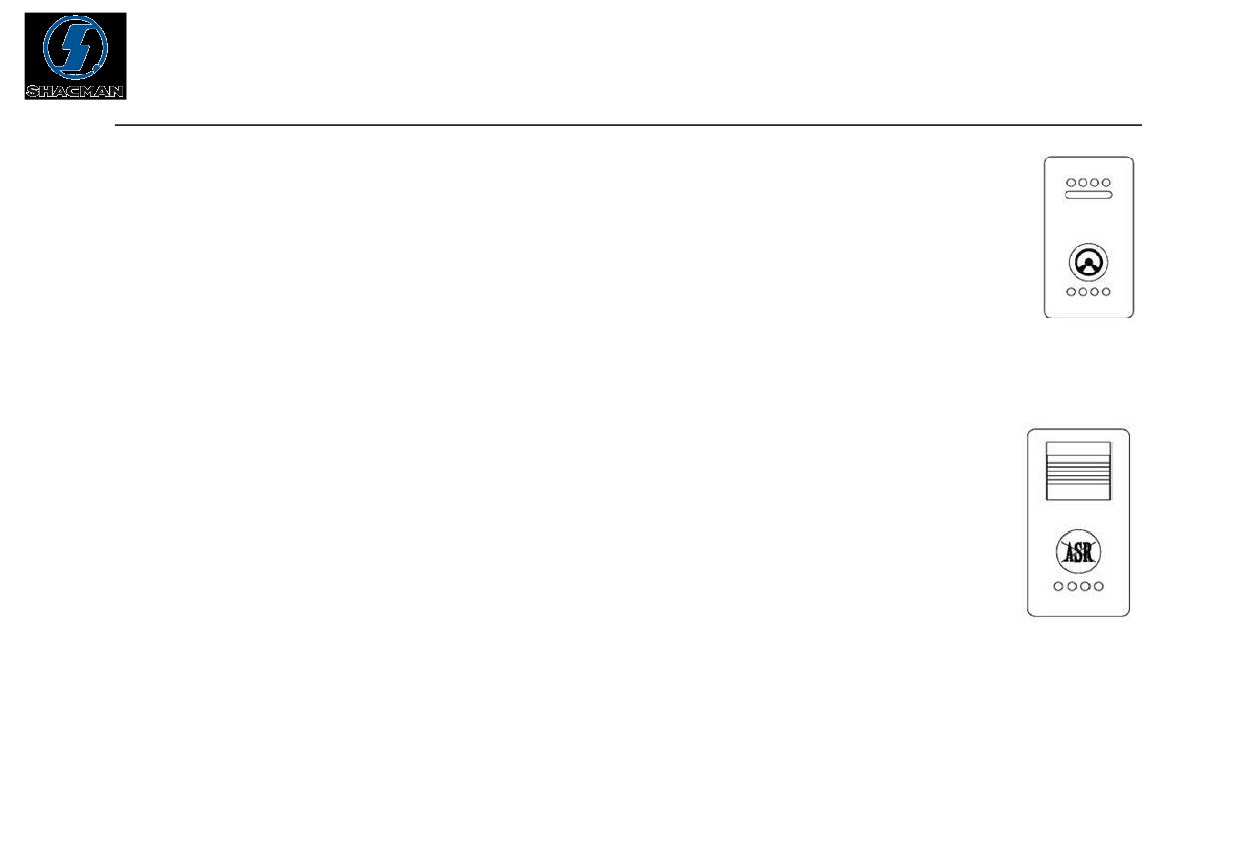

8. Переключатель регулировки рулевого колеса по высоте:

При необходимости регулировки высоты руля под индивидуальные параметры водителя,

нажать и удерживать переключатель электро-пневмо регулировки руля.

Произвести регулировку руля по высоте.

9. Переключатель спецсигнала: при необходимости включении предупредительного сигнала при движении

автомобиля, перевести переключатель в положение «Вкл.ª, лампа спецсигнала активирована.

10. Переключатель отключения антипробуксовочной системы ASR: при необходимости

отключения антипробуксовочной системы в случае изменения ситуации с дорожным

покрытием в лучшую сторону, перемещением данного переключателя в положение «Вкл.ª

происходит отключение антипробуксовочной системы ASR.

11. Переключатель выключения главного источника питания из кабины: перемещением данного

переключателя в положение «Вкл.ª, главный выключатель источника питания на раме будет отключен.

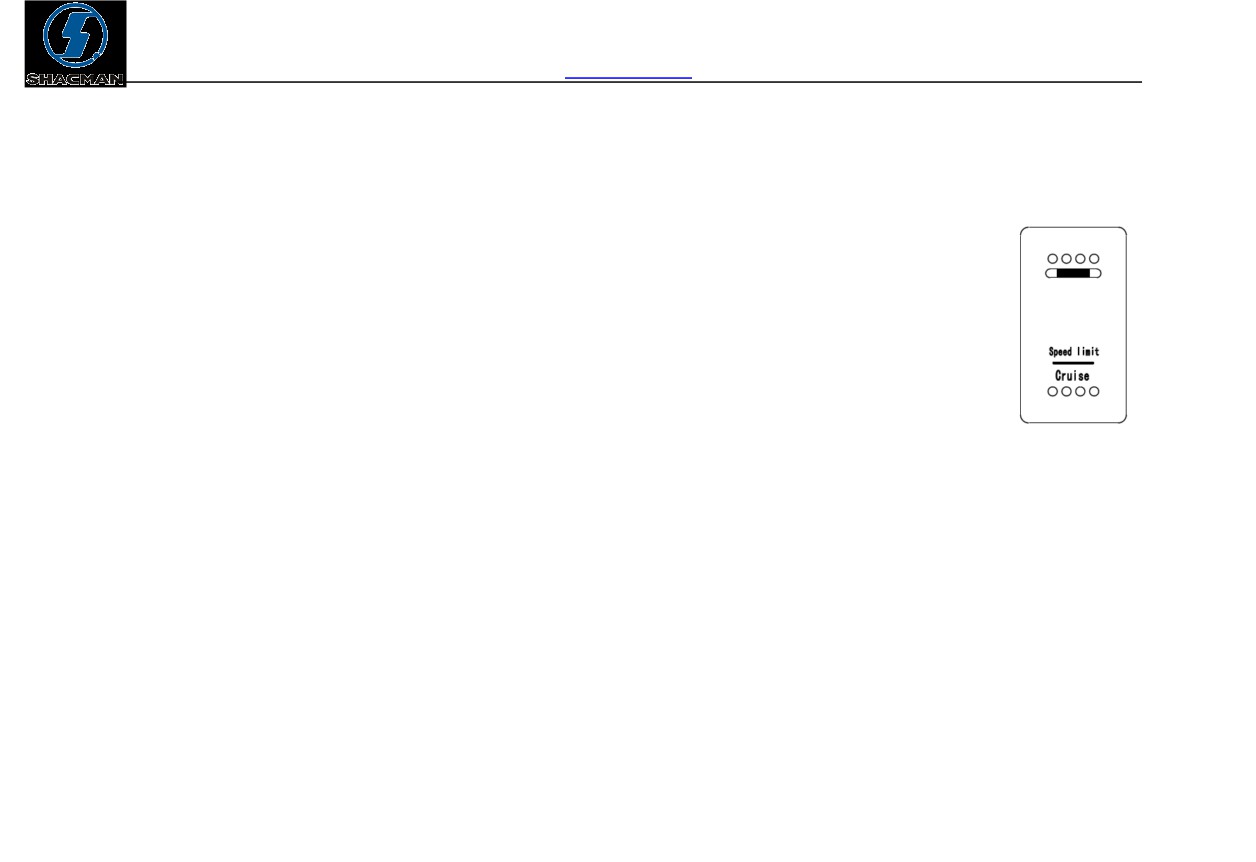

12. Переключатель движения автомобиля с заданной скоростью: при необходимости

движения автомобиля с постоянной заданной скоростью, нажать на переключатель

управления режимом круиз-контроль и параметрами скорости автомобиля, выполнить вход в

режим круиз-контроль. Т.о. будет возможно активировать режим движения автомобиля с

заданной скоростью после регулировки параметров скорости автомобиля в режиме круиз-

контроль.

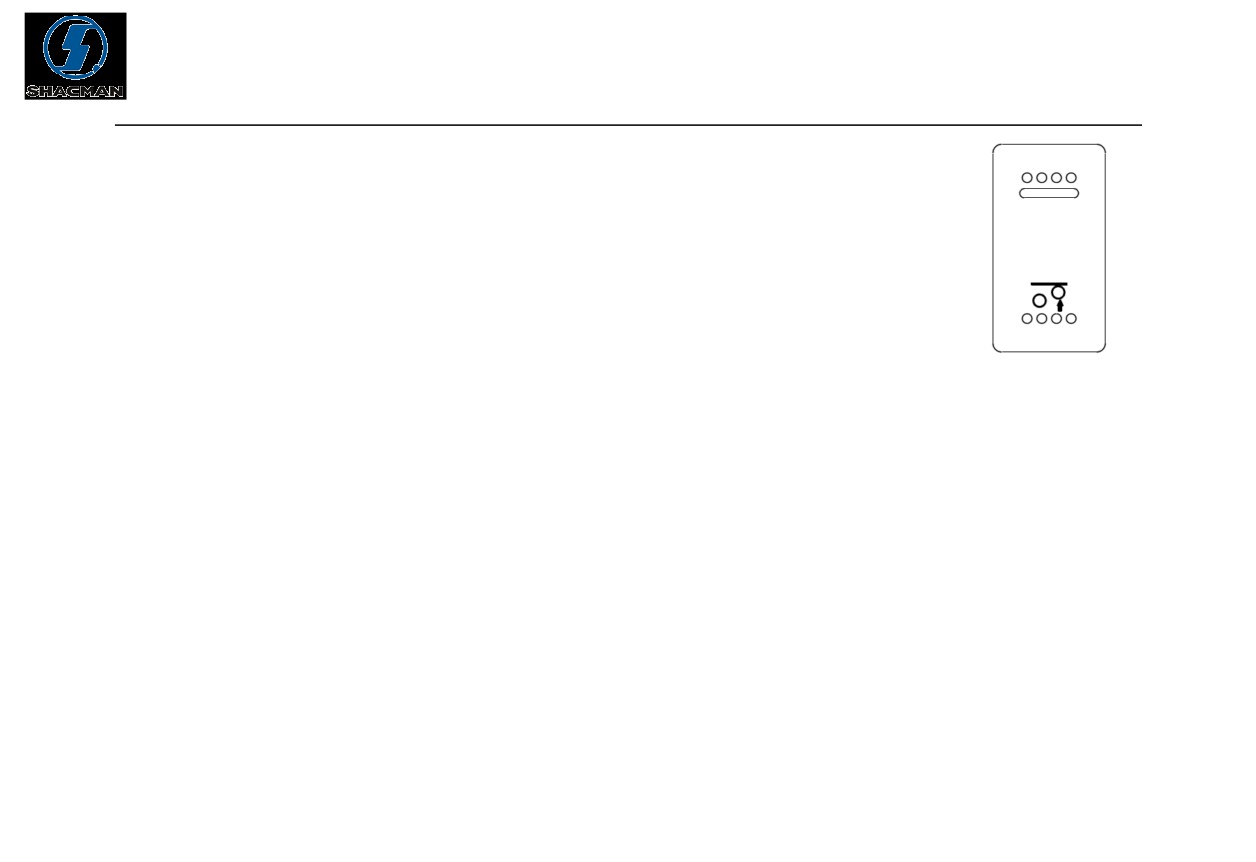

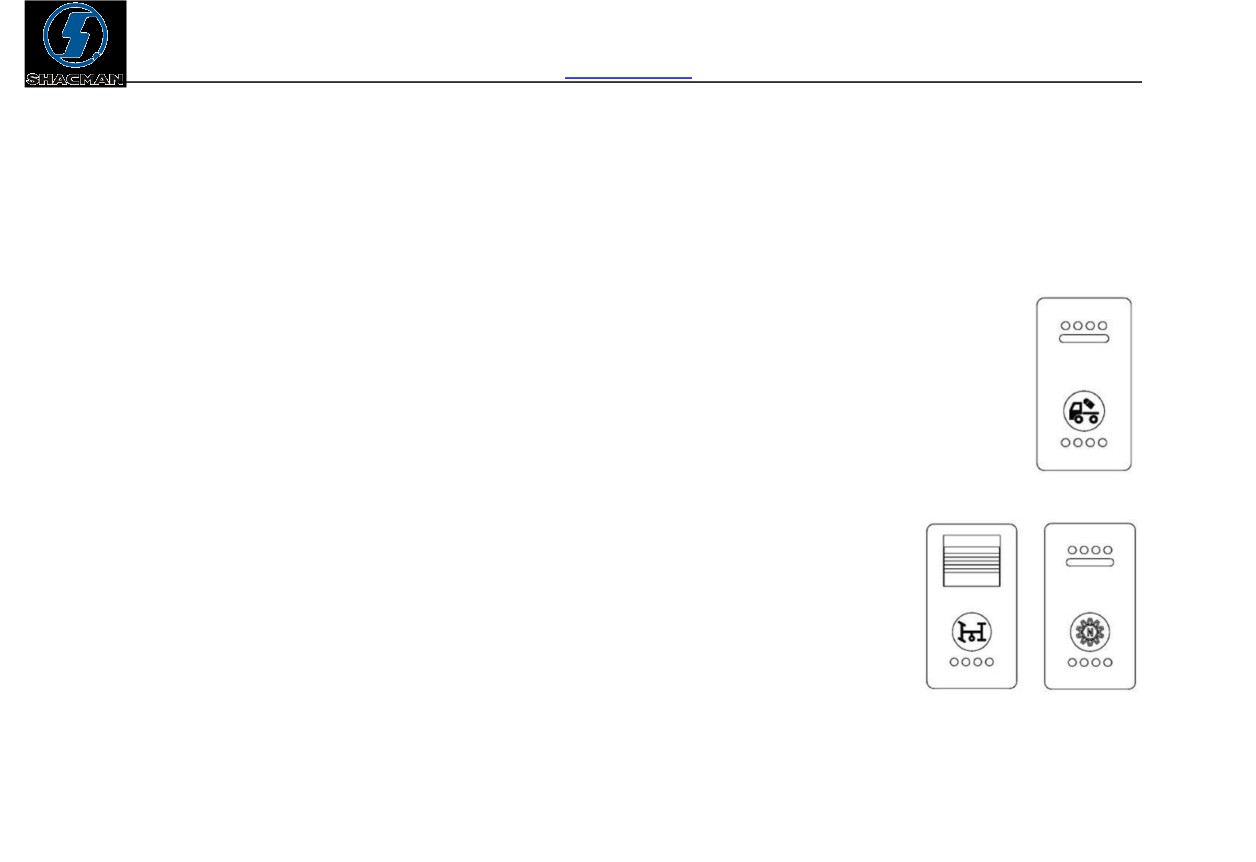

13. Переключатель механизма опрокидывания кабины с электроуправлением: при необходимости

выполнения операции по опрокидыванию кабины с использованием механизма с электроуправлением,

нажать на данный переключатель. Т.о. происходит активация переключателя механизма опрокидывания

кабины с электроуправлением на раме автомобиля, при помощи которого можно производить операции по

опрокидыванию кабины.

14. Переключатель подъема оси: при необходимости выполнения операции по подъему

ось, нажать и удерживать данный переключатель в положении Ⅰ, произойдет подъем

задней оси. Если отпустить переключатель, подъем задней оси прекратится. При

необходимости опускания: перевести переключатель в положение Ⅱ, задняя ось

опустится, отпустить переключатель, опускание задней оси прекратится.

15. Переключатели обогрева кресел: при необходимости включения обогрева кресел, нажатием на

переключатель обогрева водительского кресла включается обогрев водительского кресла, нажатием на

переключатель обогрева пассажирского кресла включается обогрев пассажирского кресла.

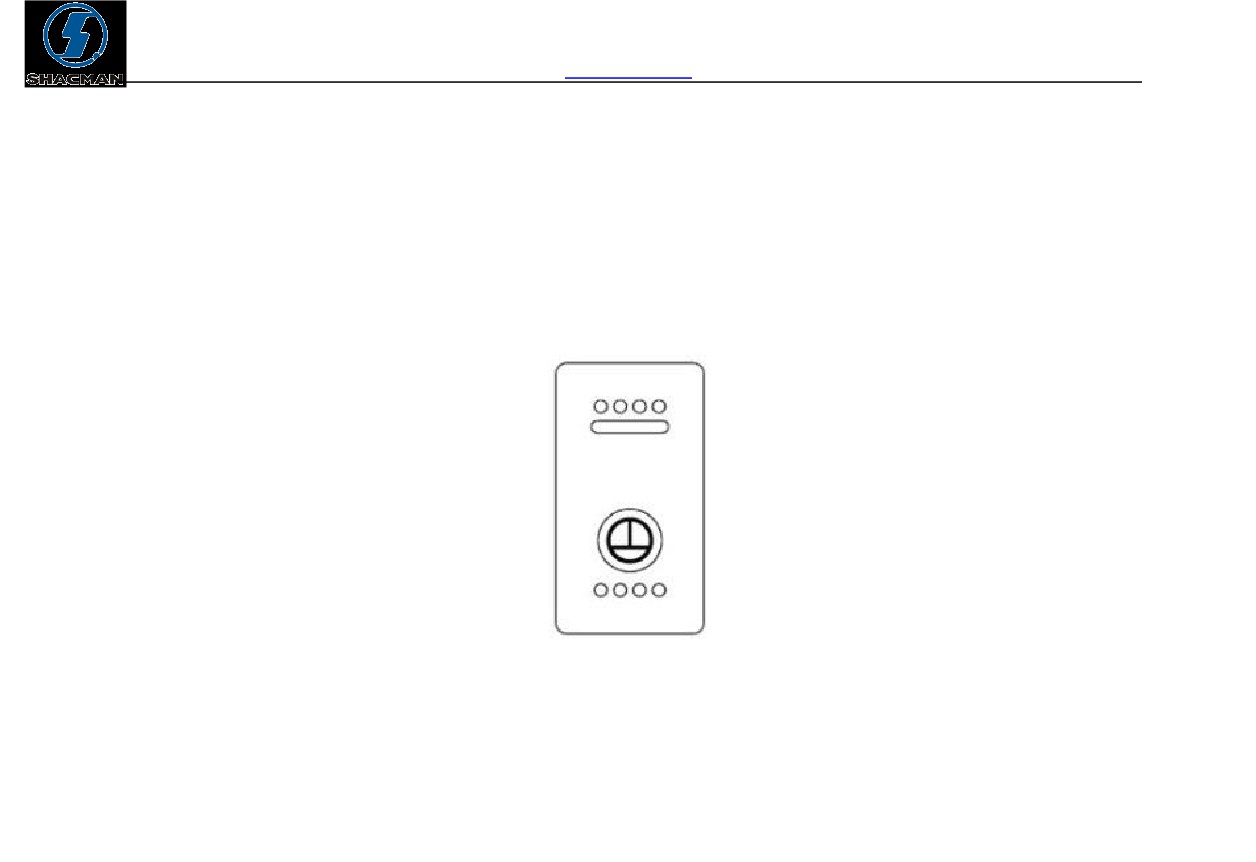

16. Переключатель фонаря рабочего освещения за кабиной: при необходимости

использования фонаря рабочего освещения за кабиной его работа активируется нажатием на

данный переключатель.

17. Переключатель работы КОМ：

1) Отбор мощности в режиме парковки: если в данном режиме нажать на

переключатель КОМ (при этом управление переключателем выбора режима КОМ

не требуется), происходит закрытие нормально-открытого электромагнитного

клапана, воздух поступает на КОМ и цилиндры переключения, КОМ

функционирует.

2) Отбор мощности в режиме движения автомобиля: при движении автомобиля на пониженной передаче

на низкой скорости, нажать на переключатель выбора режима КОМ, затем нажать на переключатель КОМ,

КОМ переходит в режиме работы. Перевести рычаг переключения передач КПП в необходимое положение,

при этом КОМ функционирует, автомобиль осуществляет движение.

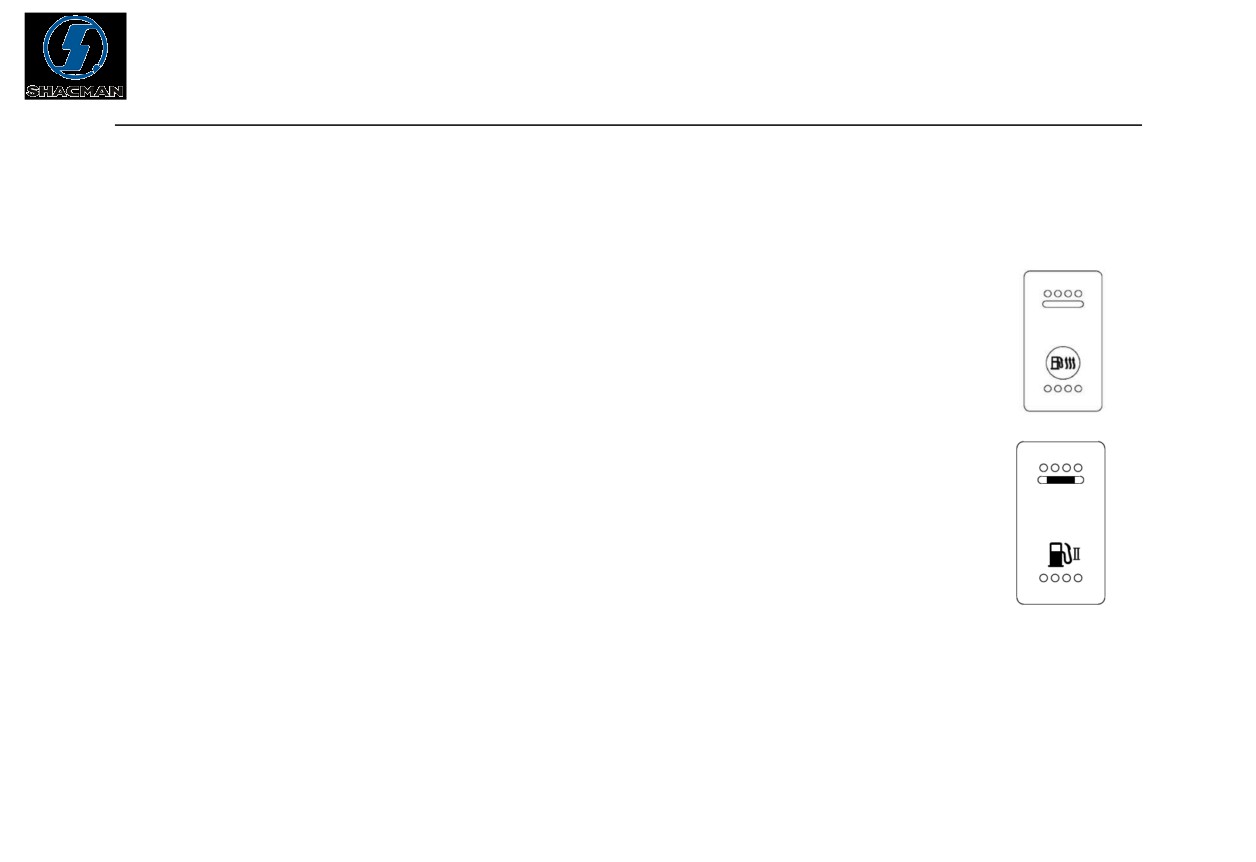

18. Переключатель подогрева топливного бака: при необходимости подогрева топливного

бака, перевести данный переключатель в положение «Вкл.ª, активируется функция обогрева

топливного бака.

19. Переключатель топливных баков: применяется на моделях автомобилей с параллельным

контуром подключения топливных баков. При необходимости использования

дополнительного топливного бака, нажатием на данный переключатель происходит

переключение подачи топлива в двигатель от контура главного на контур вспомогательного

топливного бака.

20. Переключатель управления ретардером при помощи педали тормоза: при необходимости управления

ретардером с помощью педали тормоза, перевести переключатель в положение «Вкл.ª, перевести ретардер в

режим управления с помощью педали тормоза.

(Примечание: при управлении ретардером при помощи рычага управления предусмотрено 5 режимов, при

управлении с помощью педали тормоза - всего 3 режима.)

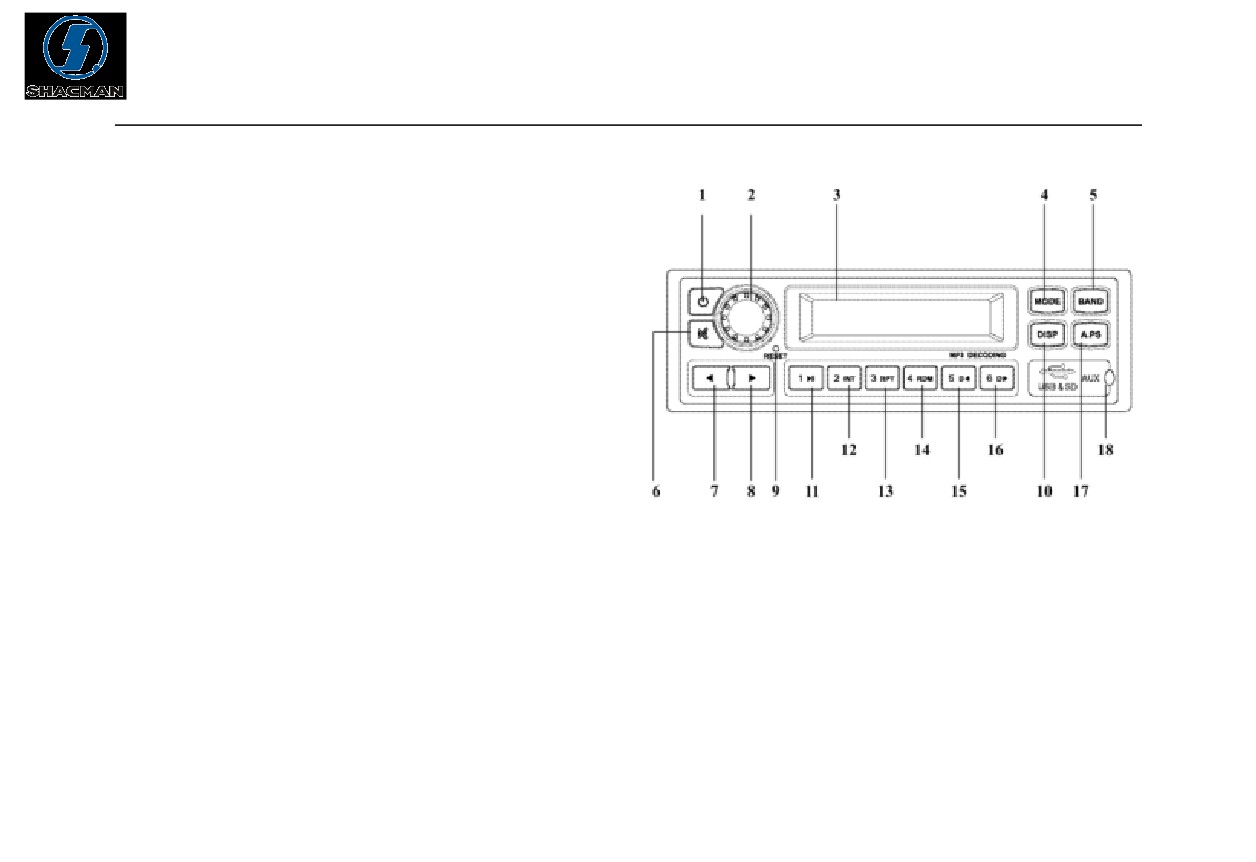

Кнопка питания (вкл.\выкл.)

Переключатель силы звука (поворотный)

14.

Кнопка 4 (воспроизведение треков в произвольном

ЖК-дисплей

порядке)

Кнопка переключения режимов (MODE)

15.

Кнопка 5 (переход к предыдущей папке при

Кнопка переключения диапазонов

воспроизведении МР3)

Кнопка отключения звука автомагнитолы

16.

Кнопка 6 (переход к следующей папке при

Кнопка выбора каналов вручную (предыдущий)

воспроизведении МР3)

Кнопка выбора каналов вручную (следующий)

17.

Кнопка автоматического выбора каналов\кнопка сохранения

Кнопка восстановления настроек автомагнитолы (RESET)

18.

Заглушка USB разъема

10.

Кнопка отображения на дисплее часов

11.

Кнопка 1 (пауза)

12.

Кнопка 2 (просмотр треков)

13.

Кнопка 3 (повторное воспроизведение)

101

Управление автомагнитолой:

----- Сохранение списка радиостанций

1. В выбранном Вами порядке можно настроить и сохранить максимум 18 FM радиостанций (FM1, FM2,

FM3 по 6 для каждого из диапазонов) и 12 АМ радиостанций (АМ1, АМ2 по 6 для каждого из диапазонов).

В режиме трансляции нажатием кнопки «BANDª выбрать необходимый диапазон. В исходном состоянии

диапазон по умолчанию - FM1. При каждом нажатии на кнопку происходит переключение диапазонов в

цикличном порядке: FM1→FM2→FM3→AM1→AM2.

2. В режиме трансляции удерживая кнопку «ᶩª или «◀ª можно в поиске наилучшей частоты вещания

переходить к следующей или предыдущей радиостанции в списке. Коротким нажатием кнопки «ᶩª или «◀ª

можно пошагово вручную переходить к следующей или предыдущей радиостанции в списке. После

обнаружения оптимальной частоты вещания радиостанции нажать на любую из кнопок с цифрами и

удерживать 2 секунды. Частота вещания радиостанции будет сохранена в памяти системы на данной кнопке.

102

частоты вещания на только что выбранную.

3. В режиме FM удерживая кнопку «APSª система автоматически настроит и сохранит 18 радиостанций с

наилучшим сигналом вещания. После сохранения можно по порядку просмотреть все сохраненные

радиостанции. Если повторить вышеописанную операцию при работе автомагнитолы в режиме АМ, система

автоматически сохранит 12 радиостанций с наилучшим сигналом вещания.

Прослушивание сохраненных радиостанций:

1. Нажатием кнопки «BANDª выбрать необходимый диапазон. Нажать на кнопку с изображением цифры

для выбора сохраненной радиостанции.

2. В режиме трансляции коротким нажатием на кнопку «APSª можно перейти к просмотру сохраненных

радиостанций в данном диапазоне. При необходимости прослушивания радиостанции из списка, нажать на

кнопку с изображением цифры выбранной радиостанции.

Регулирование звука:

Нажать на переключатель силы звука, система будет переключать режимы в следующем порядке:

BAS→TRE→BAL→VOL.

103

1. Режим громкости звука (VOL):

Повернув переключатель силы звука по часовой стрелке (или против часовой стрелки) отрегулировать

громкость звука. Громкость звука регулируется в промежутке 0-63 дБ.

2. Режим настройки низких частот (BAS):

Повернув переключатель силы звука по часовой стрелке (или против часовой стрелки) отрегулировать

настройки низких частот звука (басов). Настройки низких частот регулируются в промежутке -14～+14.

3. Режим настройки высоких частот (TRE)

Повернув переключатель силы звука по часовой стрелке (или против часовой стрелки) отрегулировать

настройки высоких частот звука. Настройки высоких частот регулируются в промежутке -14～+14.

4. Режим настройки баланса（BAL）

Повернув переключатель силы звука по часовой стрелке (или против часовой стрелки) отрегулировать

настройки баланса правого и левого звукового канала. Регулируется в промежутке L15～R15.

104

SHACMAN X3000 (Евро - V). Инструкция по эксплуатации - часть 5
