SHACMAN X3000 (Евро - V). Инструкция по эксплуатации

Внимание:

Поддерживаются файлы формата МР3;

Поддерживаются карты памяти ёмкостью 32 Мб - 4Гб.

Воспроизведение USB/SD-карт

1. Нажать на кнопку включения питания автомагнитолы, подключить питание автомобиля.

2. Вставить флэш-накопитель (USB) и SD-карту в соответствующий разъем, на дисплее отобразится

надпись «USB/SDª начнется считывание файлов, после чего автоматически начнется их воспроизведение.

3. В процессе воспроизведения на дисплее отображается: номер трека, время с момента начала

воспроизведения трека.

4. Если в процессе воспроизведения файлов с USB/SD-карты нажать на кнопку 1 (

), воспроизведение

трека будет поставлено на паузу. При повторном нажатии на данную кнопку, воспроизведение трека

возобновится.

5. Если в процессе воспроизведения файлов с USB/SD-карты вытащить USB/SD-карту, автомагнитола

вернется в режим воспроизведения радиостанций.

105

Воспроизведение фрагментов треков

Если в процессе воспроизведения файлов с USB/SD-карты нажать на кнопку 2 (2 INT) , чтобы перейти к

режиму проигрывания фрагментов треков: будут проигрываться первые 10 секунд от каждого трека. При

повторном нажатии на данную кнопку функция будет отменена. После проигрывания фрагментов всех

треков в папке, будет возобновлено воспроизведение треков в нормальном режиме (начиная с первого в

списке).

Повторное воспроизведение треков

Если в процессе воспроизведения файлов с USB/SD-карты нажать на кнопку 3 (3RPT) текущий трек будет

воспроизведен повторно. При повторном нажатии на данную кнопку функция будет отменена.

Воспроизведение треков в произвольном порядке

Если в процессе воспроизведения файлов с USB/SD-карты нажать на кнопку 4 (4RDM) система войдет в

режим воспроизведения треков в произвольном порядке. При повторном нажатии на данную кнопку

функция будет отменена. Система перейдет к воспроизведению треков в обычном порядке.

106

Если в процессе воспроизведения файлов с USB/SD-карты нажать на кнопку «ᶩª будет воспроизводиться

следующая композиция. Если нажать на кнопку «◀ª - предыдущая.

Поиск определенного момента в воспроизводимом треке

Если в процессе воспроизведения файлов с USB/SD-карты удерживать кнопку «ᶩª или «◀ª

осуществляется перемотка трека вперед или назад.

Когда необходимый момент в воспроизводимом треке найден, нажать на кнопку «

ª, воспроизведение

возобновится с данного момента.

Выбор файла из папки

Если в процессе воспроизведения файлов с USB/SD-карты нажать на кнопку «5ª или «6ª можно произвести

выбор папки с файлами. Автомагнитола начинает воспроизведение с первого трека, находящегося в папке.

Прочие функции:

Кнопка отключения звука автомагнитолы（MUTE）

1.Если при воспроизведении радио или МР3 файлов нажать на кнопку отключения звука автомагнитолы

можно отключить ее звук. На дисплее отобразится надпись «MUTEª.

107

2. Если необходимо вернуться в режим воспроизведения, повторно нажать кнопу «MUTEª или

воспользоваться кнопками изменения уровня громкости.

Настройка времени（DISP）

1. Включить питание, нажать на кнопку «DISPª, на дисплее отобразятся часы. Если в течение 5 секунд не

нажимать на кнопки, система автоматически вернется в нормальный режим работы. При повторном нажатии

на данную кнопку также можно вернуться в главное меню.

2. Удерживать кнопку «DISPª, на дисплее начинают мигать цифры

(обозначающие часы), нажатием

кнопок «ᶩª и «◀ª выставить часы. При повторном нажатии на кнопку «DISPª, аналогичным образом

выставить минуты. После настройки времени, повторно нажать на кнопку

«DISPª для сохранения настроек.

Примечание:

Если после настройки часа в течение 5 секунд не нажимать никаких кнопок, система автоматически вернется

в главное меню. Настройки времени будут сохранены.

Переключение режимов（MODE）воспроизведения радио, USB/SD-карты, выхода

AUX

108

переключение между режимами воспроизведения радио, файлов с USB/SD-карты, выхода AUX. Если

USB/SD-карта не вставлена, то нажатием на данную кнопку будет осуществляться переключение между

режимом воспроизведения радио и файлов через выход AUX. При подключении флэш-накопителя USB и

SD-карты одновременно, порядок переключения между режимами при нажатии на данную кнопку

следующий: радио→ флэш-накопитель USB→ SD-карта → файлы через выход AUX. Если же подключено

какое-либо одно из устройств USB/SD-карта, то порядок переключения между режимами при нажатии на

данную кнопку следующий: радио→ флэш-накопитель USB или SD-карта → файлы через выход AUX.

Кнопка восстановления настроек автомагнитолы (RESET)

Если возникли какие-либо неисправности в работе автомагнитолы, нажатием на данную кнопку произойдет

возвращение к заводским настройкам. Если после проведения сброса настроек неисправности в системе

сохранились, обратитесь для ремонта автомагнитолы на сервисную станцию.

109

2. Описание функционала

После перемещения ключа зажигания в положение «ONª кнопки на блоке переключателей двери кабины

становятся активными, символы на них светятся.

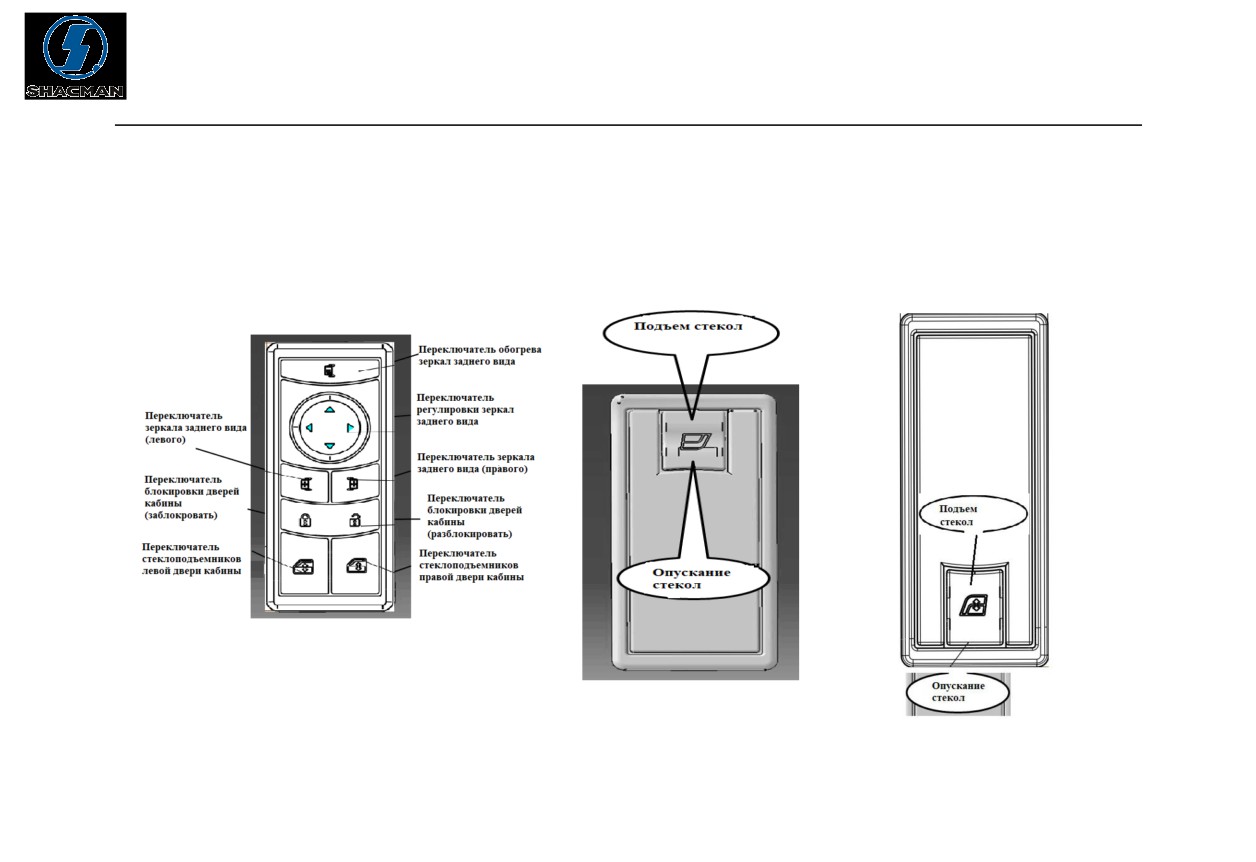

2.1 Подъем и опускание стекол дверей кабины

1）Для выполнения подъема опускания стекол вручную: коротким нажатием на кнопку выполнить подъем или

опускание стекла двери. Как только кнопка будет отпущена, движение стекла будет остановлено.

2）Для выполнения автоматического подъема опускания стекол: если удерживать кнопку более 1.5 секунд,

будет выполнен подъем (или опускание) стекла двери. При повторном нажатии на кнопку, движение стекла

будет остановлено.

3）Защита от заклинивания ротора: при подъеме или опускании стекла до предельного положения

срабатывание защиты от заклинивания ротора электромотора происходит в течение 80 мс, переключатель

автоматически прекратит подачу питания на электродвигатель.

2.2 Регулировка зеркал заднего вида:

Нажатием на кнопку активировать нужное зеркало заднего вида, символы на соответствующих

111

переключателях будут подсвечены. Можно производить регулировку положения выбранного зеркала заднего

вида.

2.3 Обогрев зеркал заднего вида:

Нажать на кнопку включения обогрева зеркал заднего вида, функция обогрева автоматически отключится

через 15 минут. Если нажать на кнопку в процессе выполнения обогрева зеркал заднего вида, то функция

будет отключена. При активной функции обогрева горит сигнальный индикатор.

2.4 Управление блокировкой дверей кабины

2.4.1 Открывание и закрывание дверей кабины вручную

Нажать на кнопку блокировки дверей кабины, двери будут заблокированы. Это будет отображено горящим

индикатором на соответствующей кнопке. Нажать на кнопку разблокировки дверей кабины, двери будут

разблокированы, индикатор погаснет.

2.4.2 Автоматическая блокировка

При развитии автомобилем скорости свыше 5 км\ч (после поступления выходного сигнала о блокировке

дверей на центральный замок кабины), двери блокируются автоматически.

112

2.5 Дистанционная блокировка дверей:

1）Для дистанционной блокировки дверей: нажать кнопку «LOCKª на ключе автомобиля, центральный

замок осуществит блокировку дверей кабины. Если блокировка дверей кабины произошла успешно,

указатели поворотов мигнут 1 раз.

2 ） Для дистанционной разблокировки дверей: нажать кнопку

«UNLOCKª на ключе автомобиля,

центральный замок осуществит разблокировку дверей кабины. Если разблокировка дверей кабины

произошла успешно, указатели поворотов мигнут 2 раза.

3）При возникновении ошибки дистанционной блокировки дверей кабины: если дверь не была закрыта

должным образом, то заблокировать ее с помощью ключа не получится. Центральный замок произведет

блокировку и сразу же разблокирует дверь, указатели поворотов при этом не мигают.

4）Программирование брелока дистанционного управления центральным замком кабины:

a）С помощью блока переключателей левой двери можно запрограммировать максимум

2 брелока

дистанционного управления центральным замком кабины;

b）После того, как двери кабины будут закрыты, перевести ключ зажигания в положение «ONª, удерживать

113

кнопку блокировки 10 секунд, все индикаторы на блоке управления загоряться. Будет произведен вход в

режим программирования, нажатием на любую кнопку на блоке переключателей запрограммировать брелок.

После программирования группы кодов индикатор мигнет 1 раз. После завершения программирования

группы кодов индикатор мигнет 3 раза. После полного завершения процесса программирования индикатор

загорится на продолжительное время и погаснет.

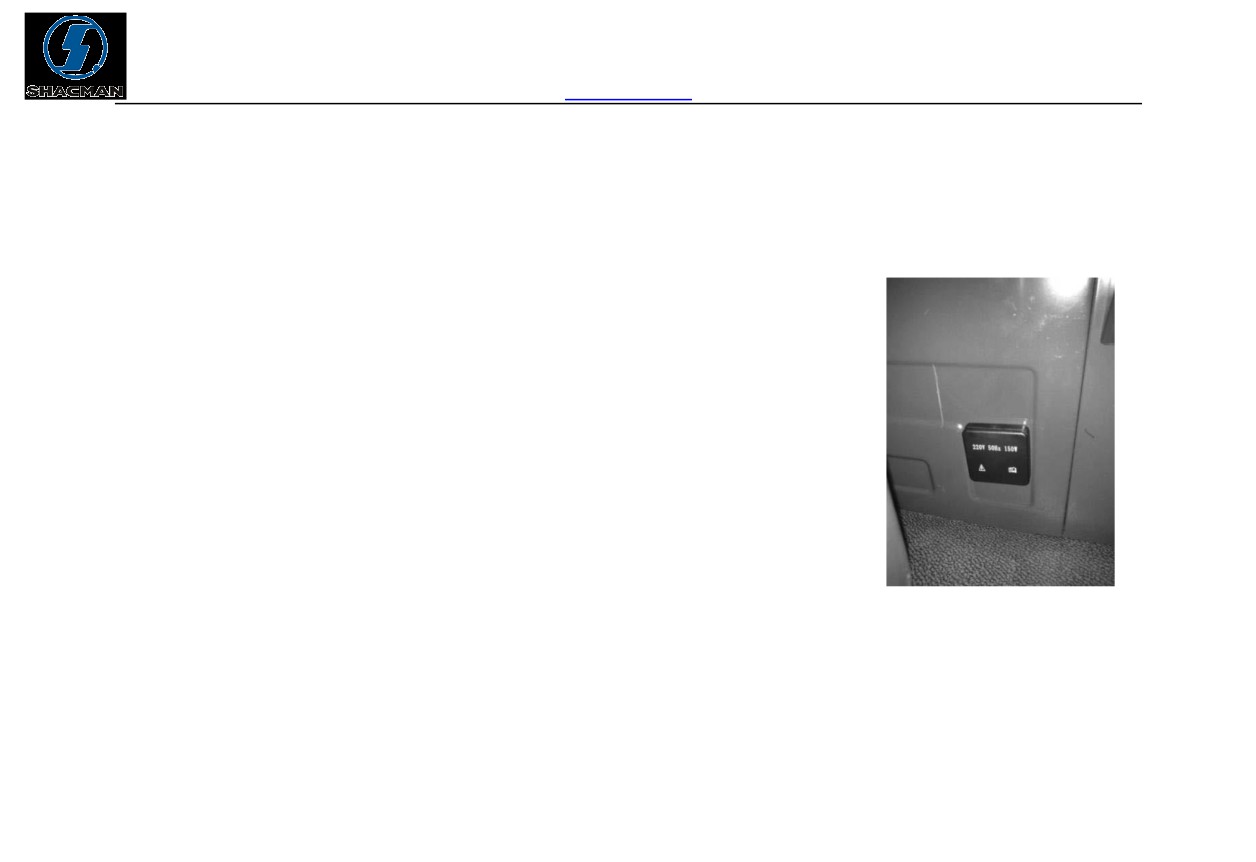

18. Разъем питания в салоне автомобиля

Разъем электропитания в салоне автомобиля способен обеспечить подачу питания на

электрооборудование с силой тока не превышающей 5А. При эксплуатации следует уделять

внимание маркировке значения напряжения, нанесенной на пылезащитной заглушке.

Эксплуатация оборудования допускается в соответствии с учетом рабочего напряжения, в

противном случае это может привести к выходу из строя разъема электропитания и электрооборудования.

114

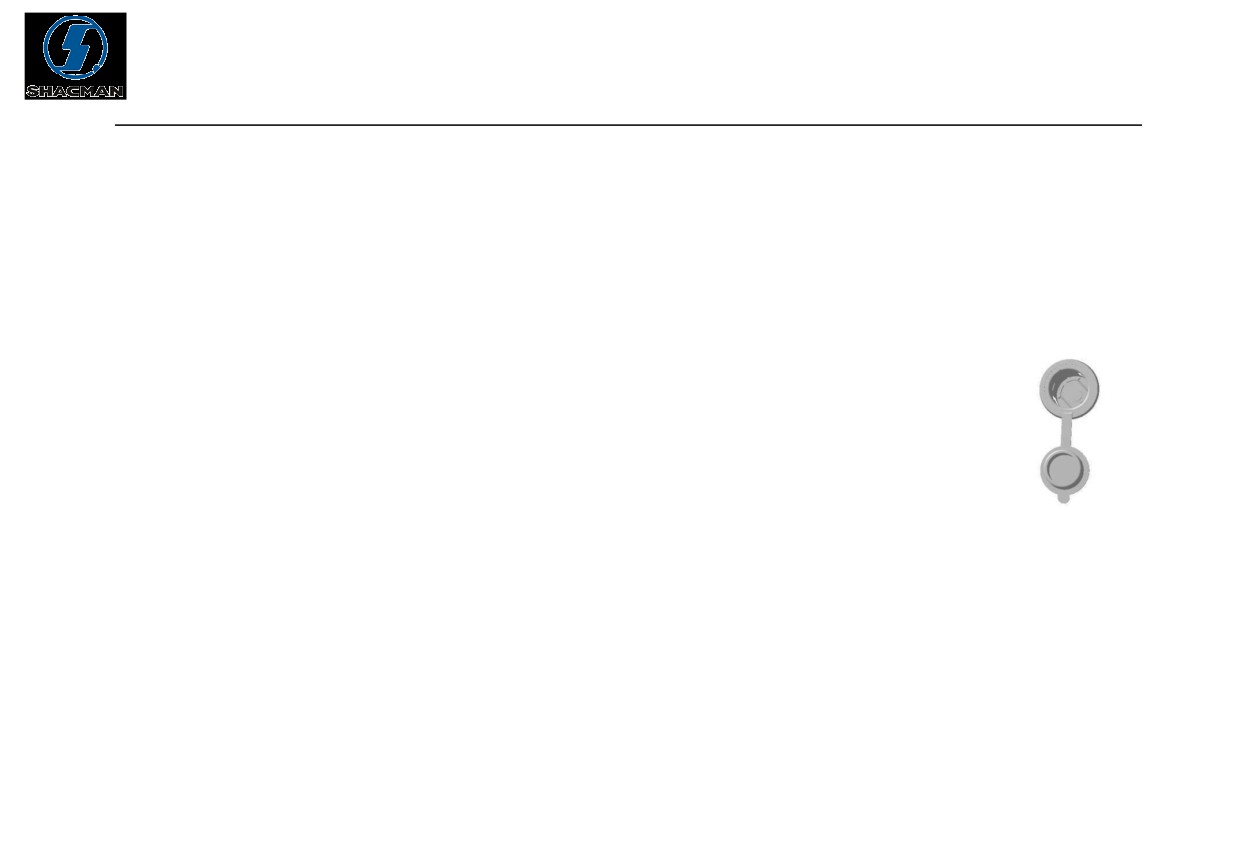

19. Разъем инвертора

Разъем инвертора позволяет осуществлять подачу питания 220 В (не более 150 Вт) на небольшие бытовые

электроприборы. При эксплуатации не следует тянуть за шнур питания. При возникновении повреждений

кабеля электропитания следует незамедлительно устранить неисправность.

Запрещается прикасаться к клеммам на задней поверхности разъема или к

передней части разъема руками или металлическими предметами.

115

20. Регулировка блока передних фар

1―Регулировка фар ближнего света (влево-вправо)

2― Регулировка передних противотуманных фар,

дополнительных фар дальнего света (вверх-вниз)

3―Регулировка фар ближнего света (вверх-вниз)

4―Регулировка фар дальнего света (влево-вправо)

5― Регулировка фар дальнего света (вверх-вниз)

116

Крышка

блока

передних

фар

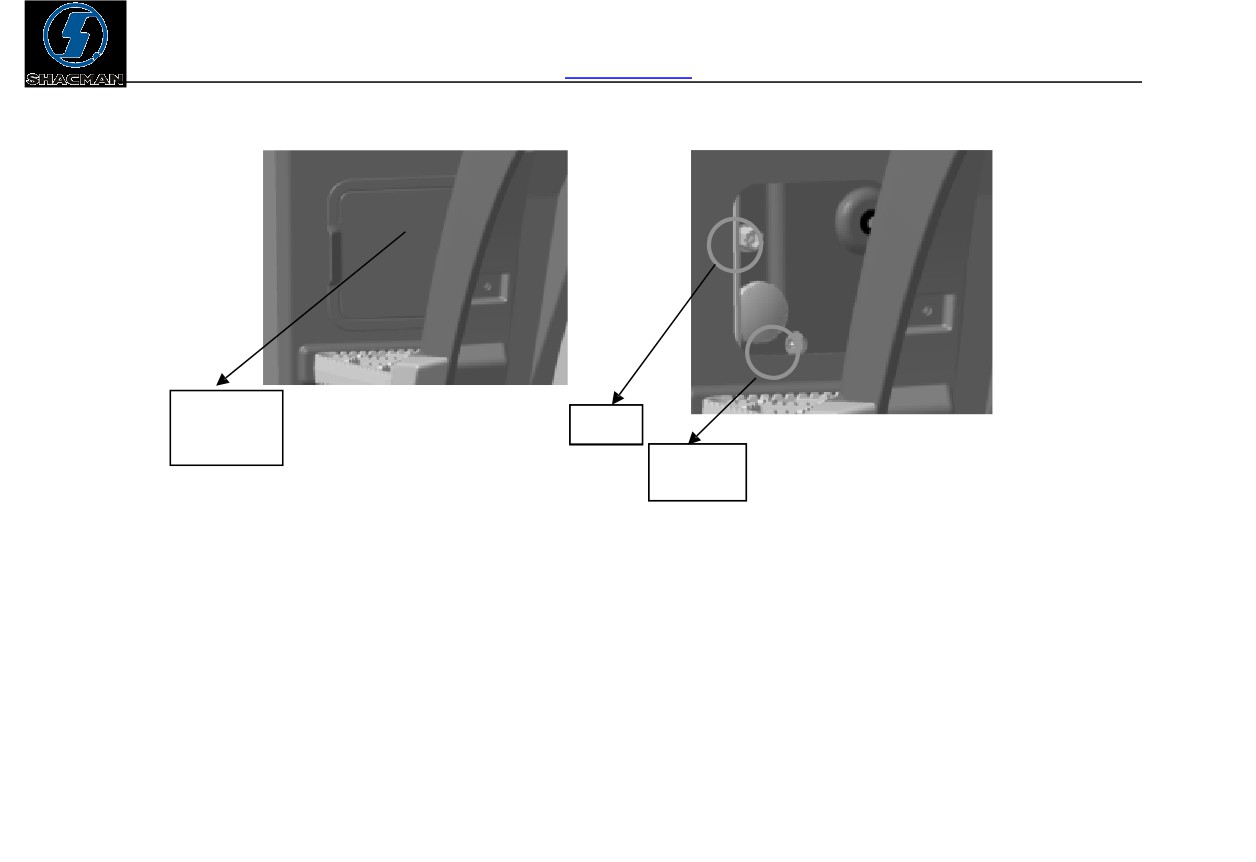

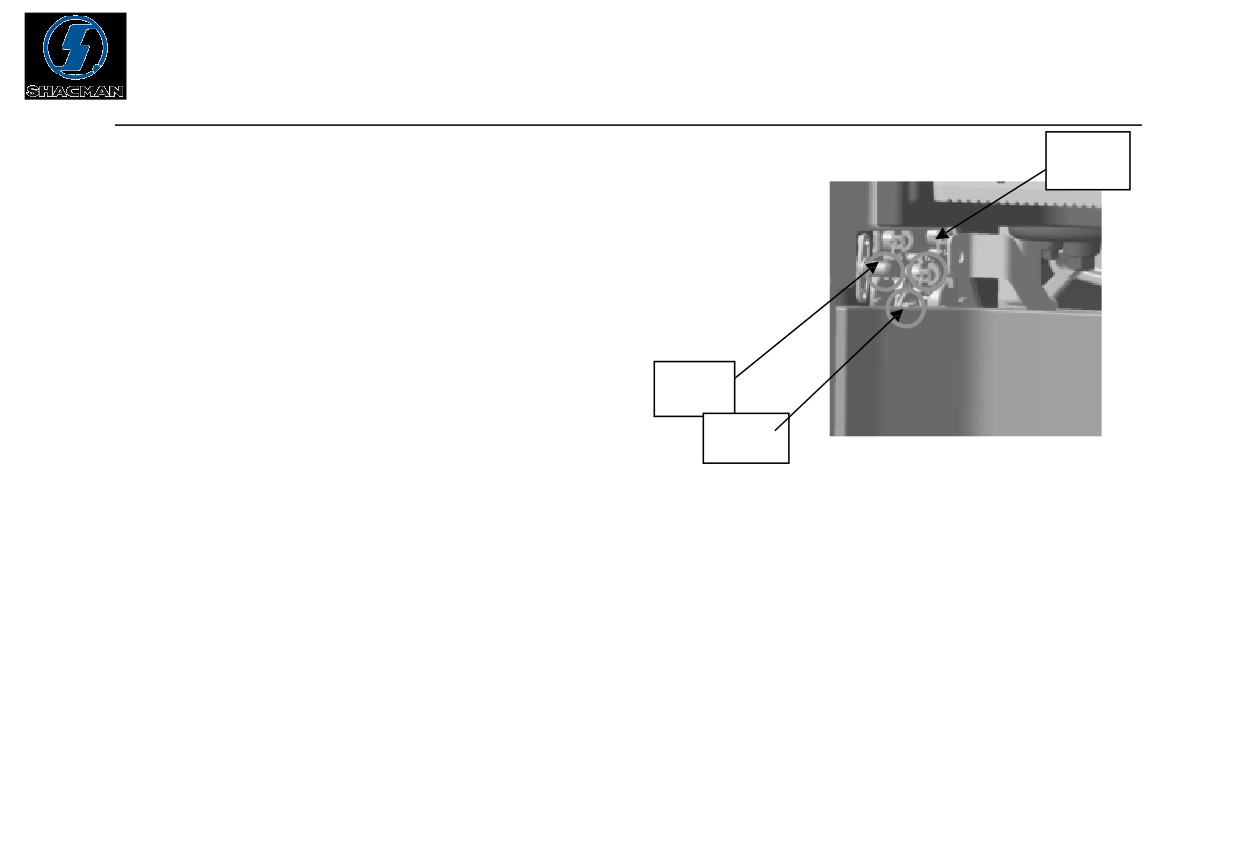

На рисунке изображен способ регулировки левого блока передних фар тягача. Регулировку фар ближнего

света, противотуманных фар и дополнительных фар дальнего света можно произвести при помощи крестовой

отвертки. Для регулировки фар дальнего света необходимо сначала снять крышку блока передних фар, затем

произвести регулировку при помощи крестовой отвертки.

117

Если блок передних фар оснащен электрорегулировкой, то регулировку передних фар по высоте

возможно произвести с помощью соответствующего переключателя. Регулировка прочих осветительных

приборов осуществляется вышеописанным способом.

Способ регулировки фар самосвалов аналогичен способу регулировки фар тягачей.

118

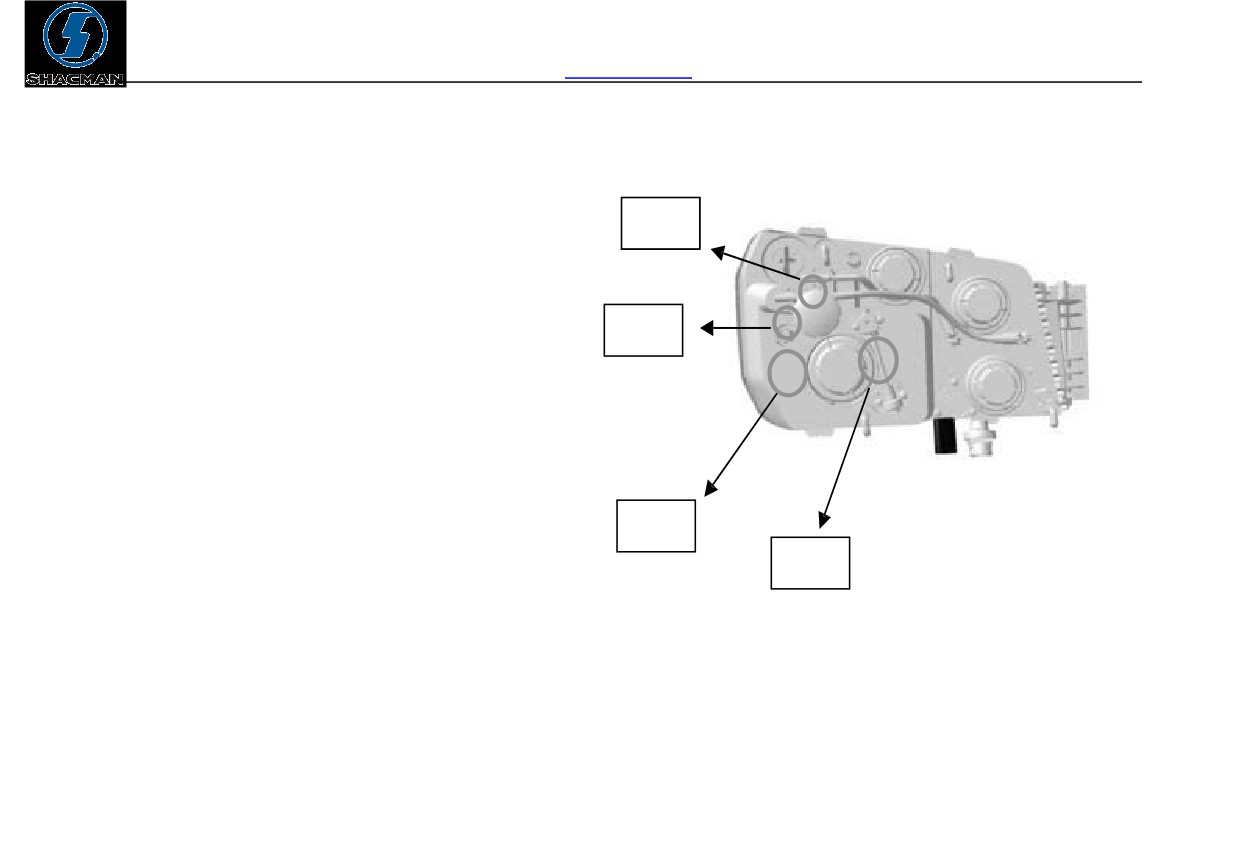

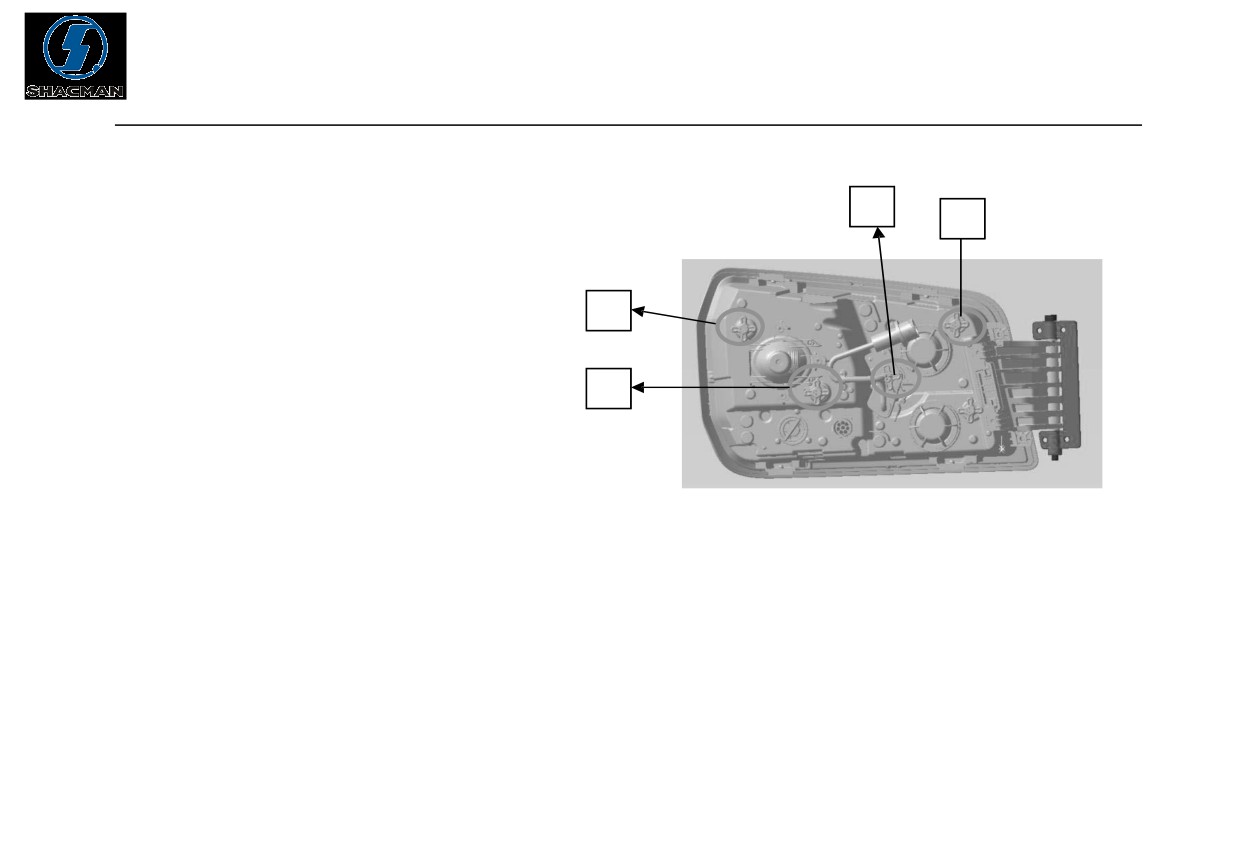

1― Регулировка фар ближнего света (влево-вправо)

2―Регулировка фар ближнего света (вверх-вниз)

3―Регулировка фар дальнего света (влево-вправо)

4―Регулировка фар дальнего света (вверх-вниз)

Блок фар, не оснащенный дневными ходовыми огнями

119

Блок передних фар, оснащенный дневными ходовыми огнями

1― Регулировка фар ближнего света (влево-вправо)

2― Регулировка фар ближнего

света (вверх-вниз)

3― Регулировка фар дальнего

света (влево-вправо)

4― Регулировка фар дальнего света (вверх-вниз)

Блок фар, оснащенный дневными ходовыми огнями

120

21. Эксплуатация системы обработки выхлопных газов

— Применяется для моделей автомобилей экологического класса Евро-IV

и Евро-V.

1. Блок обработки выхлопных газов

Т.к. температура поверхности блока обработки выхлопных газов

высокая, запрещается по своему усмотрению снимать теплоизолирующее

оборудование, во избежание ожогов не допускать нахождения поблизости

посторонних.

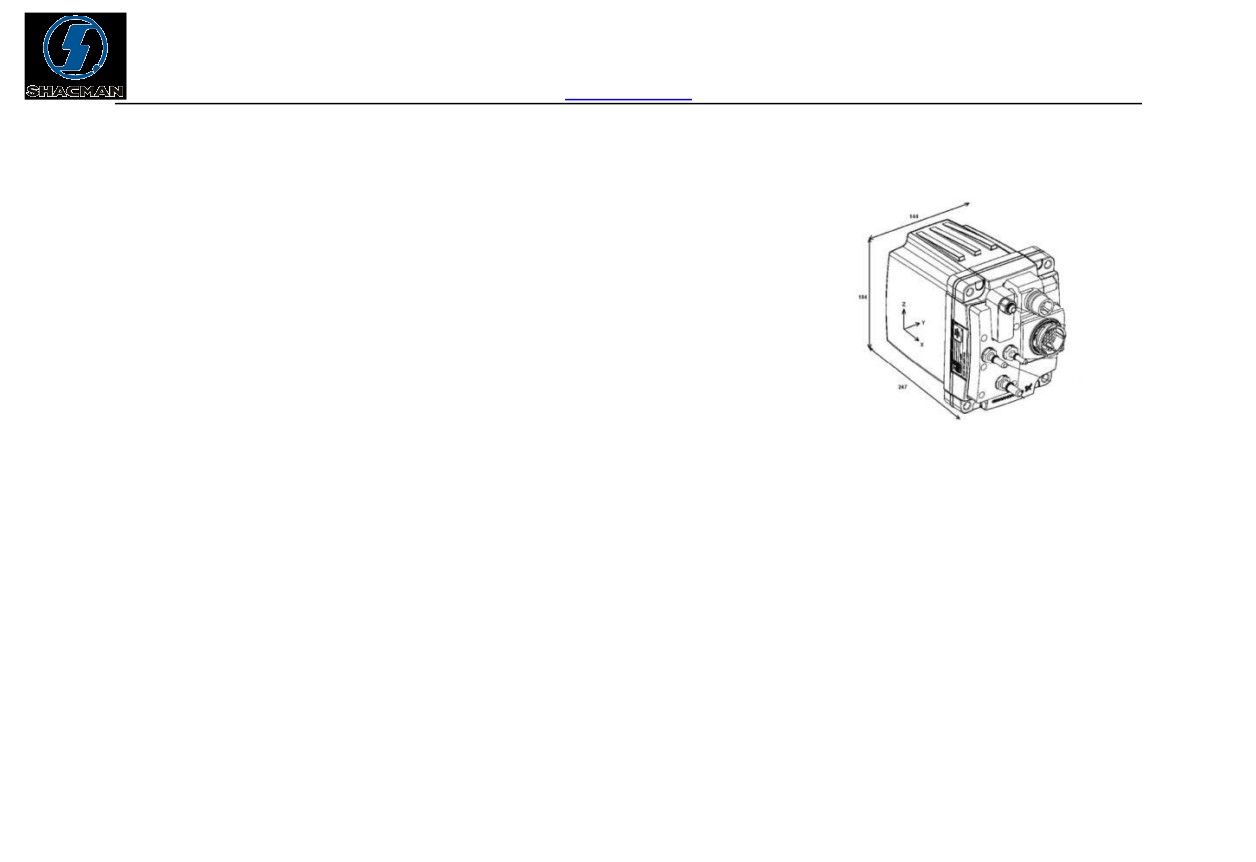

Дозирующий насос мочевины является высокоточным оборудованием, которое требует бережного

обращения. Данный узел может быть легко поврежден при падении. Установочное положение узла не может

быть изменено по своему усмотрению, разъем должен быть направлен вверх, это следует помнить при замене

узла.

2. Бак мочевины

Диапазон температуры эксплуатации бака мочевины составляет -44℃~+85℃. Следует строго соблюдать

121

данные температурные ограничения при эксплуатации бака мочевины. В нижней части бака мочевины имеется

пробка для слива отработанной жидкости. Каждый раз при прохождении автомобилем 100 000 км пробега или раз

в 3 года следует производить очистку бака.

3. Расчет климатических условий для эксплуатации системы обработки выхлопных газов и раствора AdBlue

Раствор AdBlue начинает замерзать при температуре -11°C. В целях предотвращения проблем, связанных с

отвердением и кристаллизацией раствора, рекомендовано обеспечивать, чтобы температура раствора AdBlue

была выше температуры замерзания раствора не менее чем на 15°C, или следует использовать функцию обогрева

системы обработки выхлопных газов.

122

2. Подготовительные работы перед началом движения

Перед началом движения проводятся подготовительные работы, которые включают два основных пункта:

плановую проверку перед началом движения и пробный запуск двигателя.

1. Плановая проверка перед началом движения

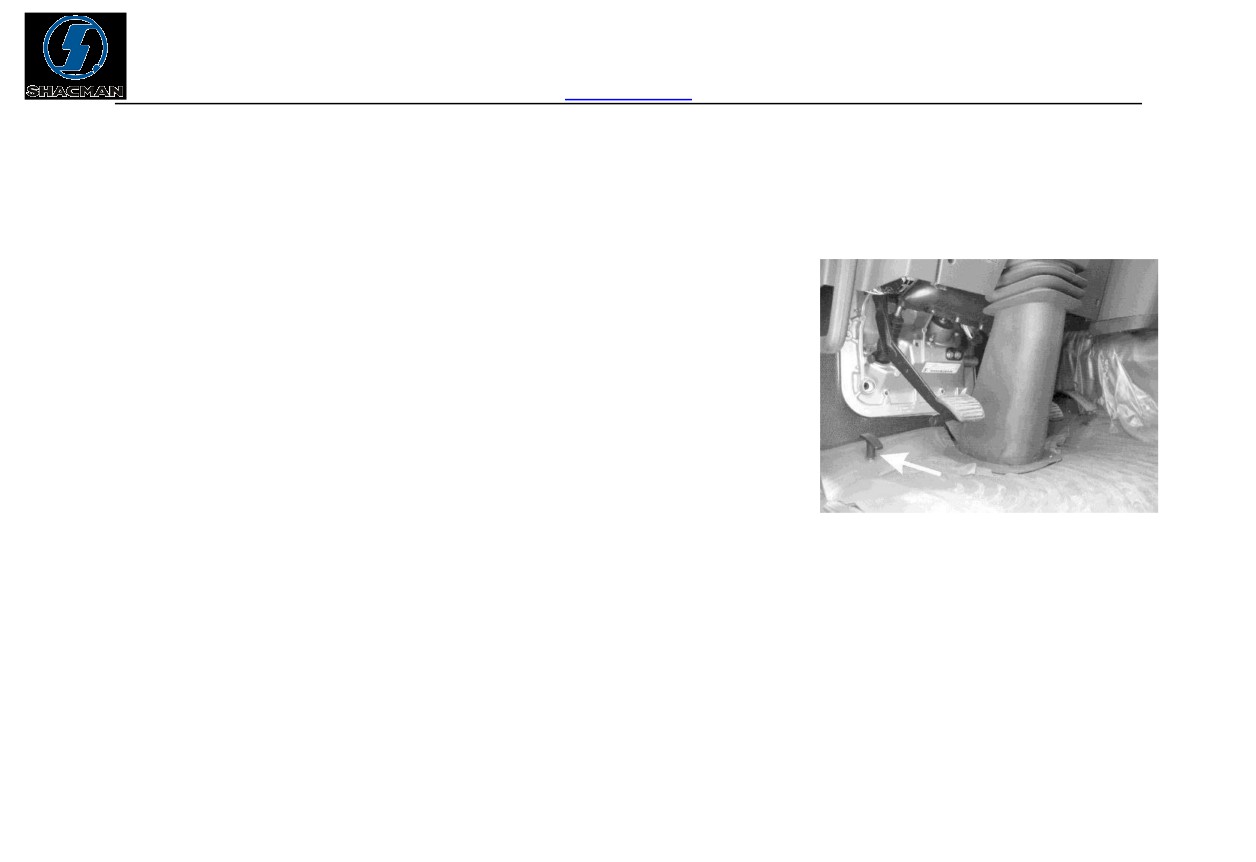

Для открывания потянуть за рычаг замка капота кабины, который

располагается на полу в кабине спереди слева от водительского кресла.

Чтобы поднять решетку радиатора, взяться за нее с обеих

сторон и потянуть по направлению вверх, чтобы закрыть

опустите её по направлению вниз.

（ 1 ） Переместить главный выключатель источника питания в

положение «Вкл.ª.

（2）Проверить, заблокирована ли кабина. Если кабина не заблокирована, то на приборной панели горит

аварийный индикатор блокировки кабины.

（3）Проверить уровень охлаждающей жидкости, при необходимости долить.

На данной модели автомобилей установлен алюминиевый радиатор, в который необходимо заливать антифриз

123

длительного использования JFG для автомобилей, эксплуатирующихся с высокими нагрузками

(должен

соответствовать требованиям стандарта NB/SH/T 0521-2010).

Ежедневно проверять уровень охлаждающей жидкости. При проверке автомобиль должен находиться на

ровной поверхности. На холодном двигателе уровень охлаждающей жидкости не должен быть ниже отметки

"MIN" на расширительном баке.

Регулярно проверять уровень охлаждающей жидкости в расширительном баке, при необходимости долить

охлаждающую жидкость. Уровень охлаждающей жидкости должен быть между рисками "MAX" и "MIN" на

расширительном баке.

Через заливное отверстие расширительного бака залить охлаждающую жидкость. Выявить и устранить

причину снижения уровня охлаждающей жидкости.

Значительное снижение уровня охлаждающей жидкости приведет к перегреву системы. Дать двигателю

остыть перед корректировкой уровня охлаждающей жидкости. Значительные перепады температур могут

привести к выходу двигателя из строя.

124

Внимание:

Запрещается заливать и смешивать антифриз различных марок. В случае несоблюдения данного требования,

ответственность за возникновение неисправностей будет возложена на потребителя.

（4）Проверить уровень топлива

Перевести главный выключатель источника питания в положение «вкл.ª,

повернуть ключ зажигания в положение

«ONª. Проверить уровень

топлива на указателе. Если уровень топлива отображается некорректно,

проверить исправность указателя уровня топлива и датчиков.

Внимание:

Не допускать полного расходования топлива в баке, т.к. в этом случае, возникнет

125

SHACMAN X3000 (Евро - V). Инструкция по эксплуатации - часть 6
