ГA3-3307. Фильтр тонкой очистки топлива





 (рис. 19) установлен перед карбюратором. Топливо, подаваемое бензонасосом, поступает в стакан-отстойник 6, где часть примесей выпадает в виде осадка. Затем топливо фильтруется, проходя через керамический фильтрующий элемент 4 (элемент унифицирован с элементами автомобилей ЗИЛ).

При каждом ТО-2 необходимо фильтрующий элемент и стакан-отстойник промывать в бензине и продувать с внутренней стороны. Учитывая, .что фильтрующий элемент керамический, необходимо соблюдать меры предосторожности.

Через одно ТО-2 или при возникновении недостаточной подачи топлива ввиду засорения фильтрующего элемента, не устраняемого промывкой с последующей продувкой, элемент необходимо заменить.


При установке фильтра на место нужно следить за тем, чтобы стрелки, нанесенные на корпусе сверху, соответствовали направлению движения бензина.

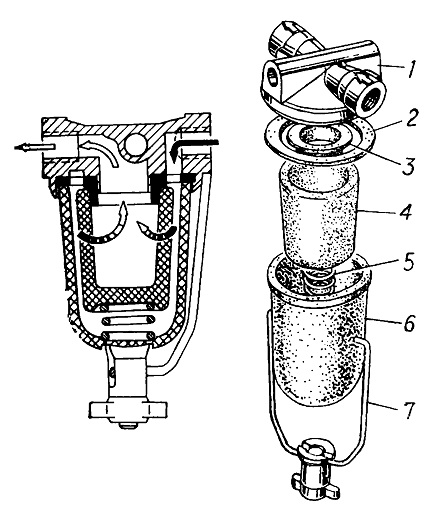

Рис. 19. Фильтр тонкой очистки бензина:
1 — корпус; 2 — уплотнительное кольцо; 3 — уплотнительная втулка; 4 — фильтрующий элемент; 5 — пружина; 6 — стакан-отстойник; 7 — коромысло
