ГA3-3307. Бензиновый насос

ГA3-3307. Бензиновый насос

Бензиновый насос снабжен рычагом 1 (рис. 18) для ручной подкачки бензина в поплавковую камеру карбюратора. При работе двигателя этот рычаг должен удерживаться оттяжной пружиной в крайнем нижнем положении, иначе насос может отключиться и подачи бензина не будет. В верхней части бензинового насоса расположен сетчатый фильтр 3, нуждающийся в периодической очистке.

Для промывки сетчатого фильтра необходимо снять крышку 5, предварительно отвернув два винта 4. При появлении течи бензина через контрольное отверстие 2, закрытое сеткой, заменить диафрагму. Окончательную затяжку винтов крепления головки после замены диафрагмы производить при оттянутом в верхнее положение рычаге ручной подкачки.

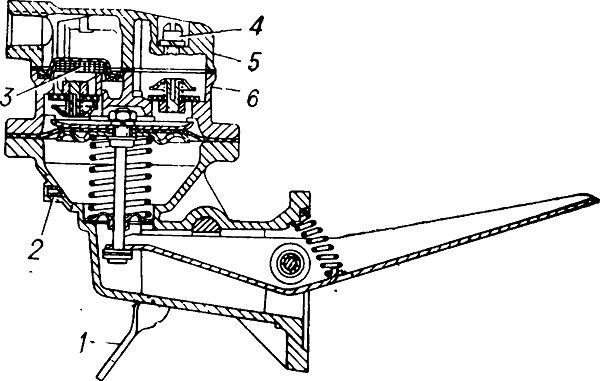

Рис. 18. Бензиновый насос:
1—рычаг ручной подкачки; 2 — контрольное отверстие; 3 — фильтр; 4 — винт крепления крышки; 5 — крышка; 6—головка насоса
