ГA3-3307. СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ

ГA3-3307. СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ

Бензиновый бак с пробкой канистрового типа установлен на лонжероне под платформой с левой стороны. Посуда для заправки должна быть чистой, а воронка — иметь сетчатый фильтр. Периодически надо сливать отстой из бензинового бака. В бак можно залить 105 л. Невырабатываемый остаток топлива в баке составляет 0,3 л. При наличии в баке 12 л топлива загорается сигнализатор. Количество бензина в баке проверяется по электрическому указателю, установленному в комбинации приборов.

На автомобилях, изготовленных по специальному заказу, под кабиной с левой стороны может быть установлен дополнительный бензобак емкостью 60 л, невырабатываемый остаток которого составляет 0,5 л. При наличии в баке 12 л топлива загорается сигнализатор. При наличии двух баков на кронштейне основного бензинового бака устанавливается трехходовой краник, а на щитке приборов — переключатель датчиков указателя уровня бензина в баках. Схема переключения трехходового краника приведена на рис. 16.

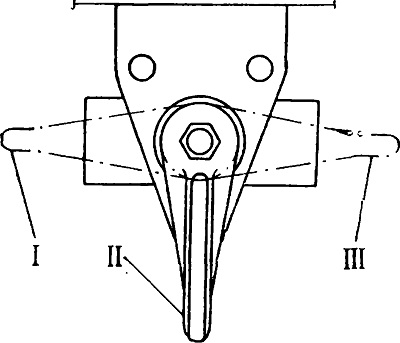

Рис. 16. Схема положений ручки краника при переключении топливных баков:
I—поступление топлива из основного бака;
II—краник закрыт; III—поступление топлива из дополнительного бака
