ГАЗ-52-04. ФАРЫ ФГ140 и ФГ105

На автомобиле могут быть установлены фары следующих типов:

1. Фары с оптическим элементом ФГ105 с лампой 12 в 50X40 вт.

2. Фары с оптическим элементом ФГ140 с европейским свето-распределением ближнего света с лампой 12 в 45X40 вт.



ГАЗ-52-04. Регулировка фар

Регулировка фар с оптическим элементом ФГ105 производится следующим образом:

1. Установить ненагруженный автомобиль на расстоянии 7,5 м от экрана размером 2X3 м. При этом ось автомобиля должна быть перпендикулярна к экрану.


2. Проверить давление в шинах. В случае необходимости довести его до нормы.

3. Снять ободки с фар, для чего следует отвернуть винт в нижней части ободка.

4. Включить свет фар и, действуя ножным переключателем света, убедиться, что у обеих фар одновременно загорается дальний или ближний свет.

5. Включить дальний свет и, закрыв одну из фар, отрегулировать другую боковым и верхним винтами так, чтобы световое пятно располагалось, как показано на рис. 42 (линия Н-Н—высота центра фар).

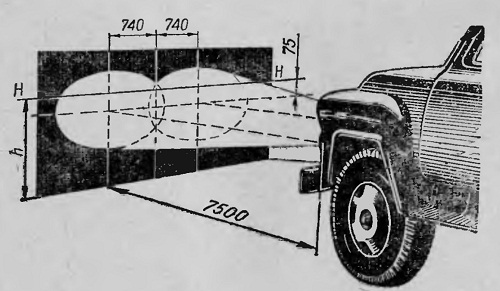

Рис. 42. Регулировка фар с оптическим элементом ФГ105:
h высота центра фар замеряется на автомобиле


После этого таким же образом отрегулировать второю фару.

6. Установить и закрепить ободки фар.

Регулировка фар с оптическим элементом ФГ140 производится следующим образом:

1. Установить ненагруженный автомобиль на расстоянии 10 метров от экрана размером 2X3 м, на котором сделана разметка в соответствии с рис. 43. Ось автомобиля должна быть перпендикулярна экрану.

2. Проверить давление в шинах. В случае необходимости довести его до нормы.

3. Снять ободки с фар, отвернув винт.

4. Включить свет фар и, действуя ножным переключателем света, убедиться, что у обеих фар одновременно загорается дальний или ближний свет.

5. Включить ближний свет и, закрыв одну из фар, отрегулировать другую боковым и верхним винтами так, чтобы световое пятно располагалось, как показано на рис. 43.

После этого таким же образом отрегулировать вторую фару.

6. Включить дальний свет и, закрывая поочередно фары, убедиться в том, что яркое пятно пучка дальнего света располагается симметрично на осевых линиях Н-Н и А-А или В-В.

Допускается отклонение пучка на 200 мм вправо или влево и 100 мм вниз.

7. Установить и закрепить ободки фар.

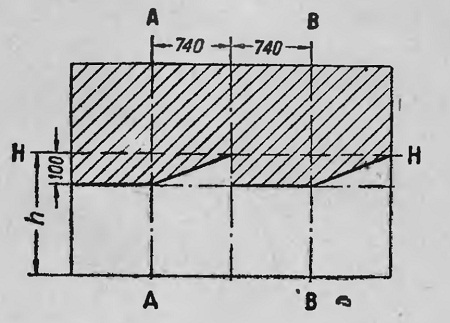

Рис. 43. Разметка экрана для регулировки фар с оптическим элементом ФГ140:
h—высота центра фар замеряется на автомобиле
