ГАЗ-52-04. Катушка зажигания

ГАЗ-52-04. Катушка зажигания

Катушка зажигания снабжена дополнительным сопротивлением, которое соединено последовательно с ее первичной обмоткой. Сопротивление автоматически замыкается накоротко при включении стартера. Такое устройство сделано для получения большей энергии искры три пуске двигателя стартером.

Никогда не следует оставлять зажигание включенным дольше, чем необходимо для работы двигателя, во избежание порчи катушки зажигания.

ГАЗ-52-04. Распределитель зажигания

(рис. 38) с центробежным и вакуумным автоматическими регуляторами опережения зажигания. Валик распределителя зажигания приводится во вращение по направлению часовой стрелки (если смотреть сверху со стороны крышки).

Ручная регулировка с помощью октан-корректора позволяет производить изменение момента зажигания на 10° по коленчатому валу в обе стороны от среднего положения

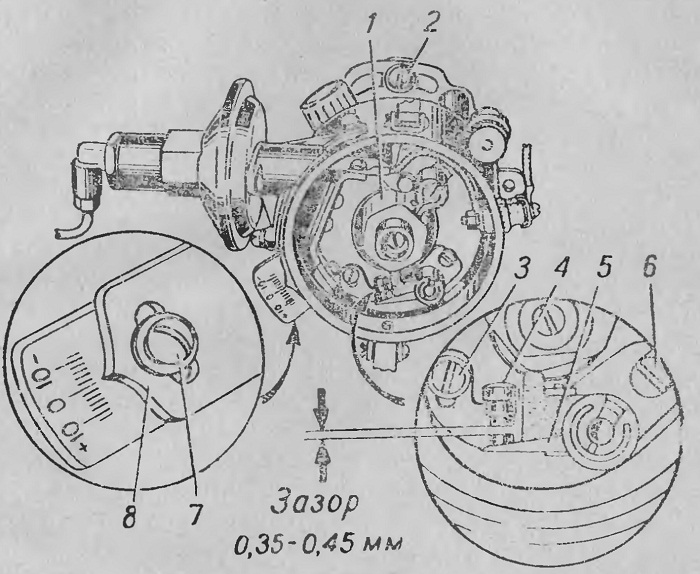

Рис. 38. Распределитель зажигания:
1—кулачок; 2—соединительный винт; 3—стопорный винт пластины неподвижного контакта; 4—неподвижный контакт прерывателя; 5—молоточек прерывателя; 6— регулировочный винт-эксцентрик; 7—винт крепления верхней пластины; 8—передняя пластина
