Fiat Egea Hatchback (2016 year). Instruction turkish - part 9





ACİL DURUMDA Y

APILACAKLAR

136

Parabolik farlarla donatılmış

versiyonlar

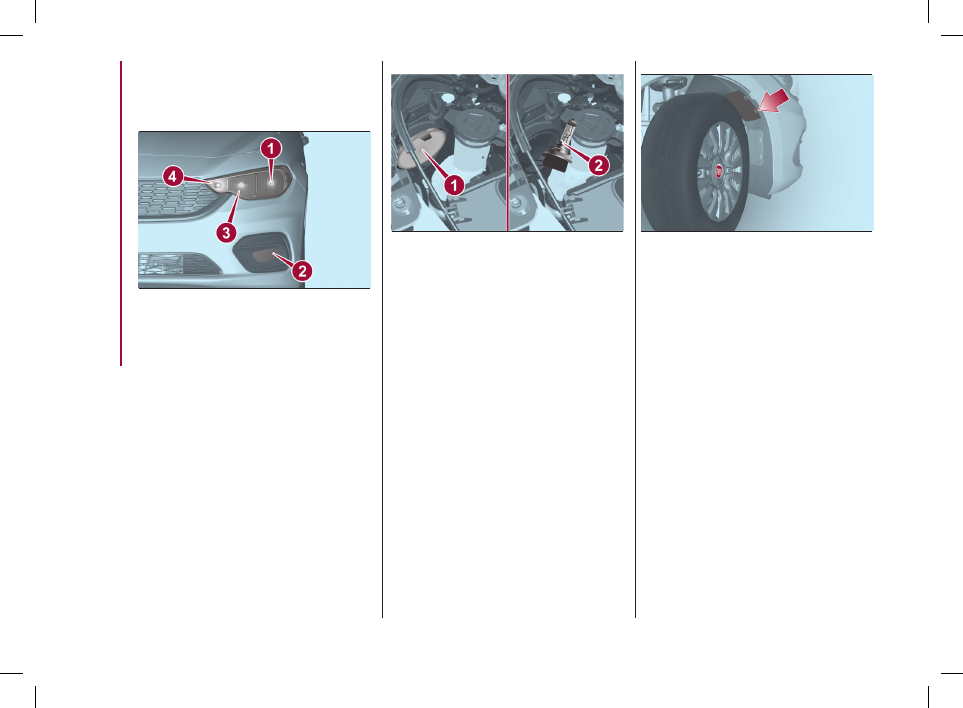

Ön farların yerleşim noktaları

129



08026J0002EM

1. Kısa farlar
2. Ön sis farları
3. Uzun farlar / Gündüz sürüş farları

(park lambaları - D.R.L.)
4. Sinyal lambaları.

Uzun farlar/Gündüz sürüş farları

(DRL)

Ampulü (3) değiştirmek için aşağıdaki

şekilde hareket ediniz (şekil 129):



ˆ

Motor bölmesinin iç kısmından

müdahale ederek kauçuk tapayı (1)

çıkarınız (şekil 130).

131



08026J0004EM



ˆ

Direksiyonu komple kırarak

tekerleği tamamen aracın içine doğru

döndürünüz.



ˆ

Tırnaklara müdahale ederek kapağı

çıkarınız (şekil 131).



ˆ

Kauçuk tapayı çıkarınız.



ˆ

Elektrik soketini sökünüz.



ˆ

Tutucu yaylarından kurtararak

ampulü çıkartınız.



ˆ

Yeni ampulü takınız ve üstte sayılan

işlemleri tersine tekrar ediniz.
Sol far



ˆ

Motor bölmesinin iç kısmından

müdahale ederek kısa farın ampulüne

ait kauçuk tapayı çıkartınız (1-şekil 129).



ˆ

Tutucu yaylarından kurtararak

ampulü çıkartınız.



ˆ

Elektrik soketini sökünüz ve ampulü

değiştiriniz (1-şekil 129).

130



08026J0025EM



ˆ

Ampul tutucuyu sola doğru

döndürüp çekerek çıkarınız.



ˆ

Elektrik soketini çıkarıp ampulü (2)

değiştiriniz.



ˆ

Elektrik soketini yeni gruba tekrar

takınız.



ˆ

Ampul tutucuyu yuvasına yerleştiriniz

ve sağa döndürüp yerine gereken

şekilde oturduğundan emin olunuz.



ˆ

Kauçuk tapayı (1) yerine yerleştiriniz.

DİKKAT Ampulü sadece motor

kapalıyken değiştiriniz. Ayrıca, yanma

riskini engellemek için motorun soğuk

olmasına dikkat ediniz.

Kısa farlar

Sağ far
Ampulü (1) değiştirmek için aşağıdaki

şekilde hareket ediniz (şekil 129):

-------------------------------------------------------------------------------------------------------------------------------------------------------------

137



ˆ

Ampul tutucuyu yuvasına yerleştirip

sağa döndürünüz ve yerine tam

oturduğundan emin olunuz.



ˆ

Kapağı tekrar yerine koyun ve

sabitleyicileri yuvalarına takarak yerine

kilitlenmesini sağlayınız.

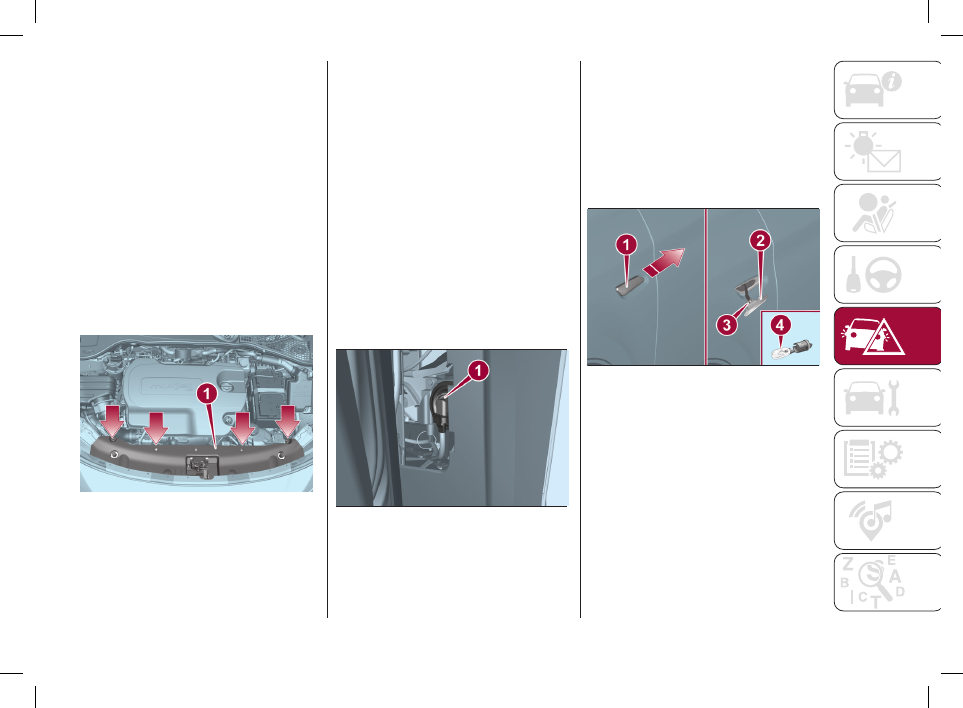

Ön sis farları

Ampülü değiştirmek için aşağıdaki

işlemleri yapınız:



ˆ

Lastiği tamamen çeviriniz.



ˆ

Beraberinde verilen tornavidayı

kullanarak, vidaları (1-şekil 127) sökün

ve kontrol kapağını (2) çıkarınız.



ˆ

Ampul tutucuyu (1) sola döndürünüz

ve dışa doğru çekip çıkarınız (şekil 133).

133



08026J0012EM



ˆ

Elektrik soketini yerinden çıkarınız.



ˆ

Soketi yeni gruba takınız, sağa

döndürerek yerine yerleştiriniz ve yerine

tam oturduğundan (kilitlendiğinden)

emin olunuz.



ˆ

Kontrol kapağını tekrar yerine takınız.

Yan sinyal lambaları

Ampülü değiştirmek için aşağıdaki

işlemleri yapınız:



ˆ

İç yayı (2) sıkıştıracak şekilde şeffaf

parçaya (1) müdahale ediniz ve grubu

dışarı doğru çekip çıkarınız (şekil 134).

134



08026J0005EM



ˆ

3 numaralı duyu sola döndürünüz,

yerine bastırarak takılan ampulü (4)

çıkarınız ve değiştiriniz.



ˆ

3 numaralı duyu sağa döndürerek

tekrar şeffaf parça içindeki yerine

takınız.



ˆ

Tutucuyu yerine tekrar monte

ederken iç kısımdaki yayın grubun (2)

yerine kilitlendiğini bildiren klik sesi

verdiğinden emin olunuz.



ˆ

Elektrik soketini yeni ampule takınız.



ˆ

Tutucuyu tekrar yerine yerleştiriniz.



ˆ

Kauçuk tapayı yerine takınız.

DİKKAT Ampulü sadece motor

kapalıyken değiştiriniz. Ayrıca, yanma

riskini engellemek için motorun soğuk

olmasına dikkat ediniz.

Ön sinyal lambaları

Ampulü (4) değiştirmek için aşağıdaki

şekilde hareket ediniz (şekil 129):



ˆ

Araç donanımında verilen tornavidayı

kullanarak okların işaret ettiği

sabitleyicileri sökün ve 1-şekil 132’de

gösterilen kapağı çıkarınız.

132



08026J0011EM



ˆ

Ampul tutucuyu sola doğru

döndürünüz.



ˆ

“Pim kilitli” ampulü değiştiriniz.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ACİL DURUMDA Y

APILACAKLAR

138

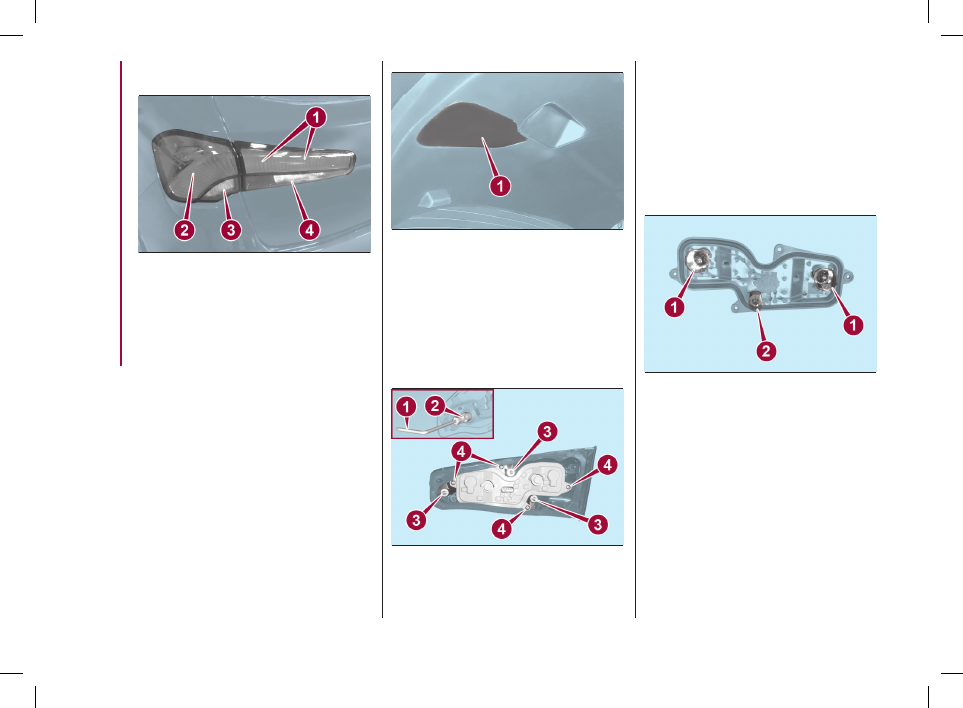

Arka farların yerleşim noktaları

135



P1030154-000-000



ˆ

1. Park lambaları



ˆ

2. Park Lambaları / Stop



ˆ

3. Sinyal lambaları



ˆ

4. Geri vites lambaları

Arka far grubu

Park lambaları ile geri vites lambası
Ampulü değiştirmek için aşağıdaki

işlemleri yapınız:



ˆ

Arka kapıyı açın ve araç

donanımındaki tornavida ile 1-şekil

136’da gösterilen ve bastırarak takılan

kontrol kapağını çıkartınız.



ˆ

4-şekil 137’de gösterilen dört

adet vidayı söküp ampul tutucu duyu

çıkarınız.



ˆ

Park lambaları ampullerini (1-şekil

138) değiştirmek için ampule

(diklemesine) hafifçe bastırın ve eş

zamanlı olarak bunu saat yönü aksine

döndürün (“süngü tipi montajlı”).

138



P1030169-000-000



ˆ

Geri vites lambasının ampulünü (2)

değiştirmek için cam ampulü tutucu

duyundan basitçe çekip çıkarınız.



ˆ

Değiştirme işlemi bittikten sonra,

duyu şeffaf grubun üzerine tekrar takın

ve vidalarını (4-şekil 137) yeniden sıkın;

grubu kapıya tekrar monte ediniz.



ˆ

Araç donanımındaki “L” anahtarı ve

bunun altıgen kafalı lokma anahtarı (2)

vasıtasıyla üç adet tespit somununu (3)

sonuna kadar sıkınız.

136



P1030161-000-000



ˆ

Ortadaki elektrik soketini sökünüz.



ˆ

Araç donanımında yer alan ve

1-şekil 137’de gösterilen “L” anahtarı

ile bunun altıgen kafalı lokma anahtarı

(2) vasıtasıyla üç adet tespit somununu

(3) sökün ve kapının şeffaf grubunu

çıkarınız.

137



P1030165-000-000

-------------------------------------------------------------------------------------------------------------------------------------------------------------

139



ˆ

Son olarak kontrol kapağını (1-şekil

136) yerine takın ve yerine tam oturmuş

olduğundan emin olunuz.

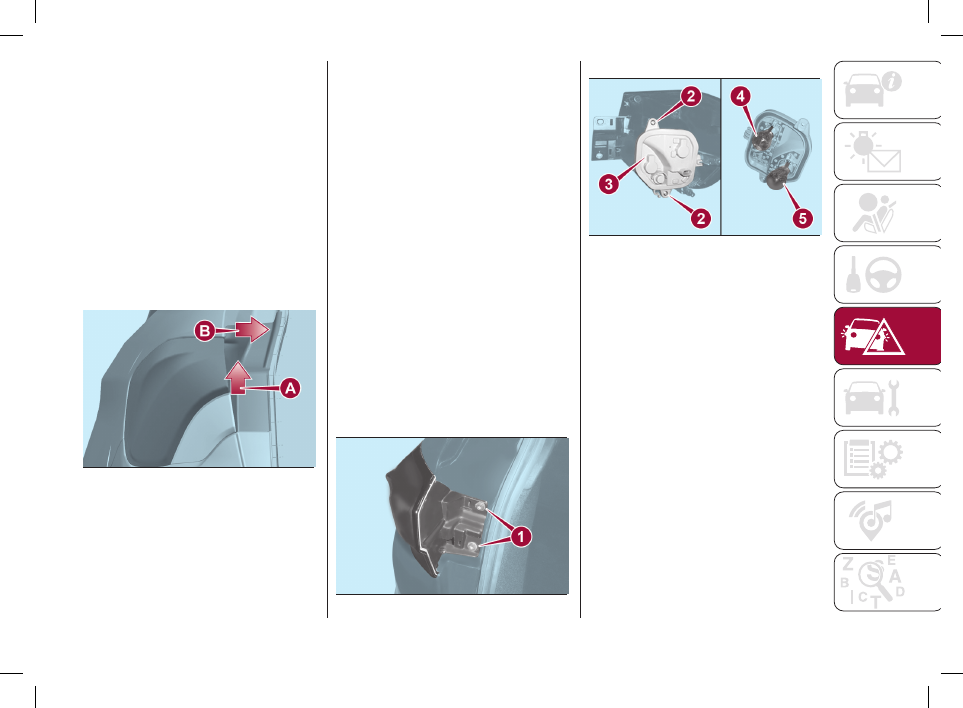

Karoseri üzerindeki far grubu

Park/Stop lambaları ve sinyal lambaları

Bir veya daha çok sayıda ampulü

değiştirmek için aşağıdaki şekilde

hareket ediniz:



ˆ

Arka kapıyı (bagaj kapısını) açın ve

kaporta üzerine bastırarak monte edilen

çıtayı şekil 139’da gösterildiği gibi önce

yukarı (A) sonra da sağa (B) doğru

hareket ettirerek çıkarınız.

139



P2000068-000-000



ˆ

Araç donanımında yer alan ve 1-şekil

137’de gösterilen “L” anahtarı ile 1-şekil

140’da gösterilen iki adet vidayı söküp

far grubunu çıkarınız.

141



P1030172-000-000

3. Fren Lambası

3. fren lambalarının ampulleri daha

uzun ömürlü olduklarından LED ampul

olarak tercih edilmişlerdir; bu nedenle

değiştirilmelerine gerek yoktur. Bunlarda

herhangi bir anormalliğe rastlanması

halinde yetkili bir Fiat servisine

başvurunuz.

Geri vites lambaları

Geri vites lambaları ampullerinin

değiştirilmesi için aşağıdaki şekilde

hareket ediniz:



ˆ

Araç donanımında verilen tornavidayı

kullanarak 1 ve 2 numaralı sabitleyicileri

sökmek için okların gösterdiği noktalara

müdahale edin, sonra da 3-şekil

142’de gösterilen kapağı çıkarınız.



ˆ

Elektrik soketini sökün ve iki vidayı

(2-şekil 141) gevşettikten sonra

ampulleri tutan duyu (3) çıkarınız.



ˆ

İstediğiniz ampulü değiştirmek için

bunun üzerine (diklemesine) hafifçe

bastırın ve eş zamanlı olarak saat yönü

aksine döndürün (“süngü tipi montaj”):

4 – Park/stop lambası, 5- Sinyal

lambası.



ˆ

Değiştirme işlemi sona erdiğinde

ampul tutucu duyu tekrar şeffaf grup

üzerine monte edin ve iki vidayı (2)

sıkınız.



ˆ

Elektrik soketini takın, şeffaf grubu

kaportaya (karoseriye) monte edin ve

“L” anahtarı (1) kullanarak iki vidasını

(1-şekil 140) sıkınız.



ˆ

Üzerine hafifçe bastırmak suretiyle

ve yerine tam oturacak şekilde çıtayı

kaportaya monte edin, sonra da bagaj

kapısını kapatınız.

140



P1030171-000-000

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ACİL DURUMDA Y

APILACAKLAR

140

145



08026J0026EM

UYARI

128) Ampulü değiştirmeden önce, egzoz

kanallarının soğumasını bekleyiniz: YANMA
RİSKİ!
129) Elektrik sisteminde yapılan

modifikasyonların veya tamirlerin düzgün
şekilde yapılmaması ve sistemin özelliklerini
gözetmeden gerçekleştirilmesi arızalara
veya yangın tehlikesine yol açabilir.
130) Halojen ampuller yüksek basınçlı gaz

içerirler ve kırılmaları halinde etrafa cam
parçacıkları sıçrayabilir.
131) Ampul değiştirme işlemlerini sadece

motor durmuş konumdayken yapın. Ayrıca
yanıklara yok açmamak için motorun
soğumuş olduğundan emin olunuz.

yetkili bir Fiat servisine başvurunuz.

Plaka lambaları

Ampulü değiştirmek için aşağıdaki

işlemleri yapınız:



ˆ

Araç donanımında verilen tornavidayı

kullanarak 1-şekil 144’de gösterilen

şeffaf grubu çıkarınız.



ˆ

Ampul tutucuyu (2) saatin ters

yönünde çeviriniz, ampulü (3) çıkarınız

ve değiştiriniz (şekil 145).



ˆ

Üzerine hafifçe bastırarak şeffaf

grubu tekrar yerine takınız.
NOT Lens ünitesini sökmeden önce,

lense zarar vermemek için tornavidanın

ucuna bir koruyucu takınız (örneğin

kumaş).

144



P1030157-000-000

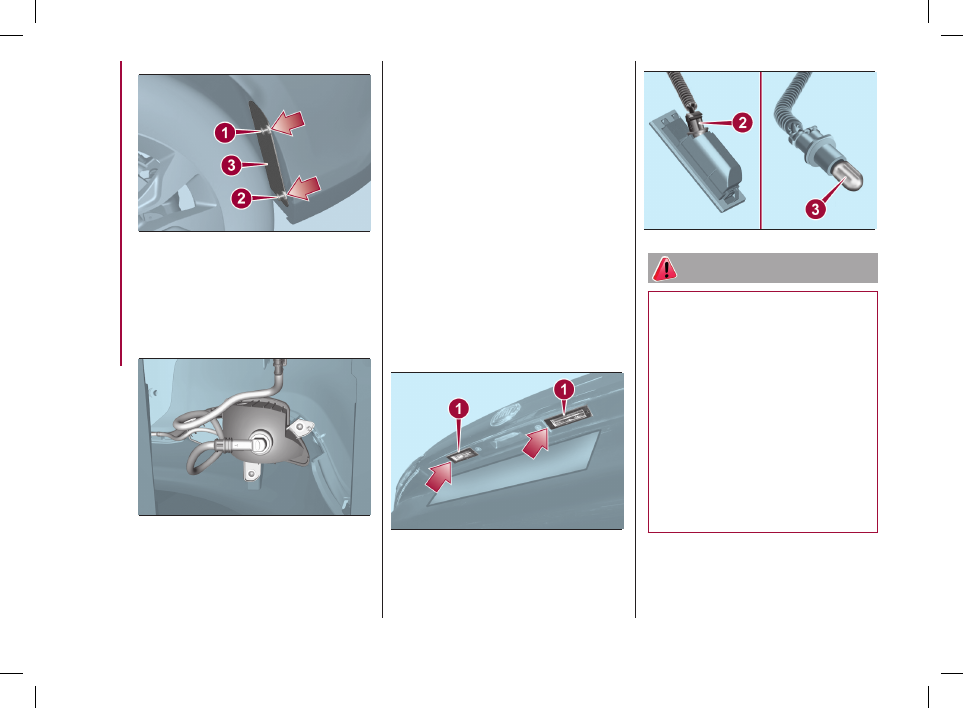

142



P2000079-000-000



ˆ

3-şekil 143’de görülen kapağın

çıkartılmasıyla ortaya çıkan açıklıktan

uzanarak ilgili ampule erişin ve ampulü

çıkarınız.



ˆ

Yeni ampulü takınız.

143



P2000080-000-000



ˆ

1 ve 2 numaralı sabitleyicileri

yuvalarına yerleştirerek 3 numaralı

kapağı tekrar yerine takınız.
Lambanın sökülmesi olanaksız ise

-------------------------------------------------------------------------------------------------------------------------------------------------------------

141

146



08036J0002EM

Kullandıktan sonra pensi tekrar

yuvasına yerleştiriniz.

SİGORTANIN YERİ

Araçtaki sigortalar üç ünitede

gruplandırılmış olup, gösterge

panelinde, motor bölmesinde ve bagaj

içinde bulunmaktadırlar.

SİGORTA DEĞİŞİMİ

GENEL ÖZELLİKLER

 132) 133) 134) 135)

 48)

Sigortalar, elektrik sistemi için

koruyucudur: Genelde bir arıza

durumunda veya sistemdeki uygunsuz

bir gelişme olduğunda devreye girer.

Sigorta sökme pensi

Sigortayı sökmek için motor

bölmesindeki sigorta kutusu kapağında

bulunan pensi kullanınız (şekil 146).
Pens iki uca sahiptir. Araçta mevcut

olan farklı tipteki sigortaları çıkarmak

için tasarlanmıştır.

UYARI

47) Halojen ampulleri sadece metal

kısımlarından tutunuz. Ampülün cam
kısmına dokunulduğu takdirde, ışık
yoğunluğu düşer ve ampulün kullanım
ömrü kısalır. Yanlışlıkla ampule dokunmanız
halinde, alkol ile nemlendirilmiş bir bez ile
silip, kurumaya bırakınız.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ACİL DURUMDA Y

APILACAKLAR

142

Sigorta değiştirildiğinde aşağıdaki gibi

hareket ediniz:



ˆ

Kasanın yan kılavuzlarına 2 kapağını

dikkatlice takınız.



ˆ

Üstten aşağı doğru komple

kaydırınız.



ˆ

Tornavidayı kullanarak 1 vidasını tam

olarak sıkınız.



ˆ

Karşı direnç oluşana kadar aynı

zamanda vidayı yavaşça saat yönünde

çeviriniz (aşırı sıkmayınız).



ˆ

Vidayı yavaşça serbest bırakınız.



ˆ

Bütün vida başı yuvasını doldurunca

kapanma belirtilir.

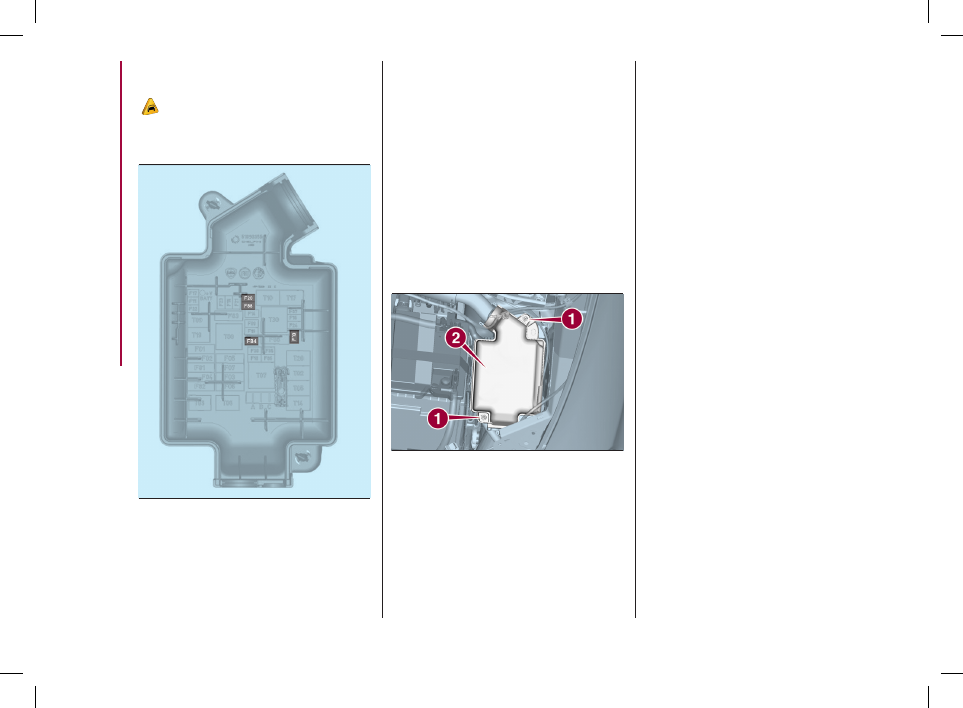

Aşağıdaki işlemleri yapınız:



ˆ

Verilen uygun tornavidayı kullanarak

cıvatayı (1) (şekil 148) tam olarak

sıkıştırınız.



ˆ

Dayanıklığı sağlanana kadar cıvatayı

saat yönü tersine yavaşça çeviriniz (aşırı

sıkmayınız).



ˆ

Cıvatayı yavaşça çıkarınız.



ˆ

Açılma yuvasından çıkan tüm cıvata

başları ile gösterilir.



ˆ

Kapağı (2) düzgün bir şekilde yukarı

doğru kaydırarak kaldırınız.

148



08036J0006EM

İlgili her bir sigortaya bağlı elektrikli

elemanların numaraları kapağın

arkasındadır.

MOTOR BÖLÜMÜNDEKİ

SİGORTALAR

 49)

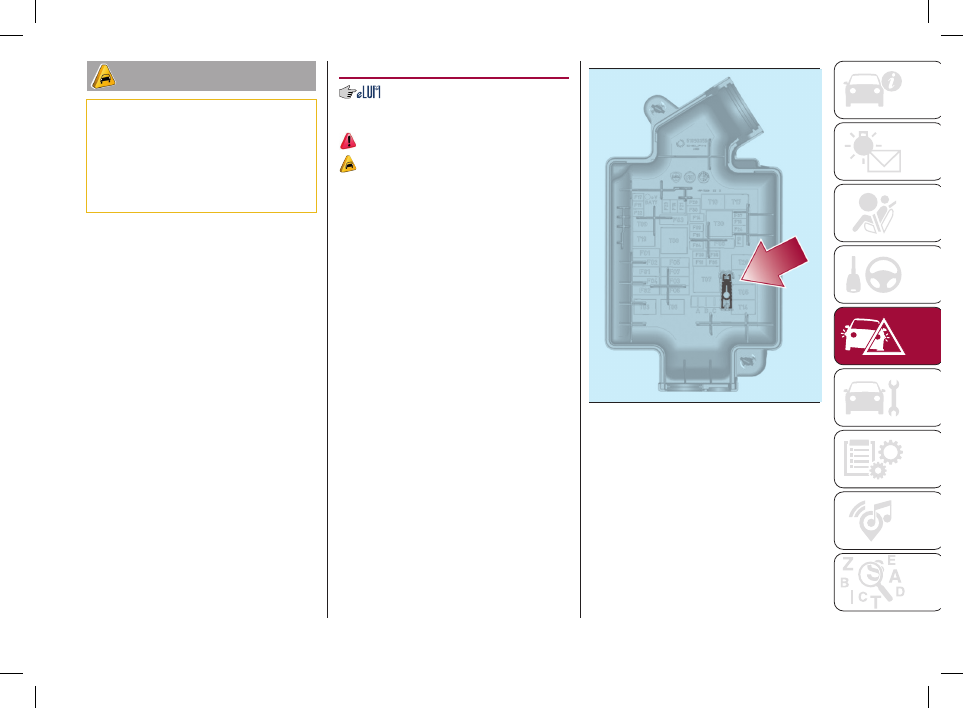

Bu sigorta kutusu akünün yanında

bulunur (şekil 147).

147



08036J0005EM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

143

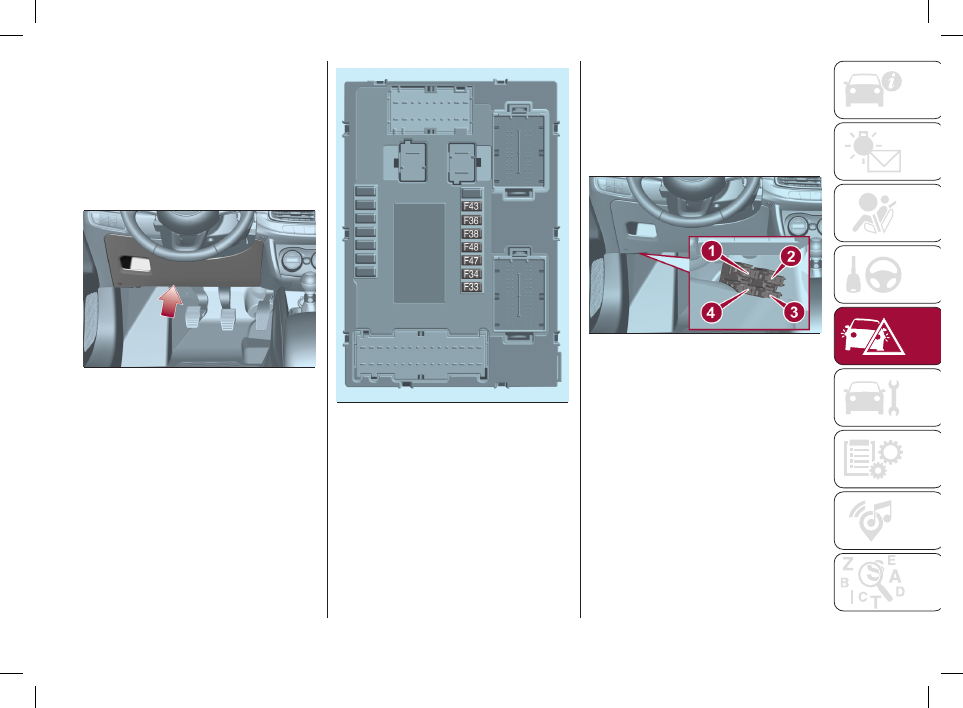

ÖN GÖĞÜS ALTINDAKİ

GÖSTERGE PANELİ

ÜNİTESİ

Şekil 151’de gösterilen (elektronik)

ünite gösterge panelini taşıyan göğsün

altında sol tarafa yerleştirilmiştir.

151

P2000083-000-000

150

08036J0009EM

ÖN PANEL SİGORTA

KUTUSU

Ünite direksiyon milinin sol tarafına

yerleştirilmiştir (şekil 150). Sigortalara

erişebilmek için şekil 149’da gösterilen

kademeli şekilde sabitlenmiş olan

kapağı kendinize doğru çekerek

çıkartınız.

149

06106J0005EM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ACİL DURUMDA Y

APILACAKLAR

144

154



08036J0011EM

BAGAJ BÖLÜMÜNDEKİ

SİGORTALAR

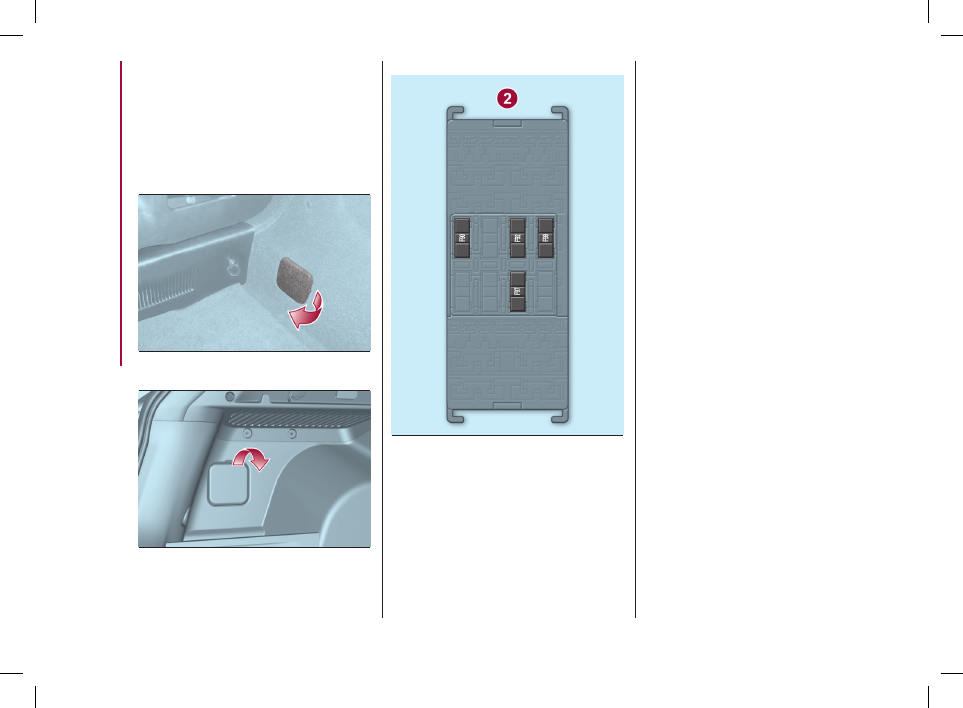

Bagajı açınız, iç kaplamayı kaldırınız

(5 KAPILI tiplerde-şekil 152 veya

STATION WAGON tiplerinde-şekil 153)

ve elektronik ünitenin (2) sigortalarına

erişiniz (şekil 154).

152



P1030208-000-000

153



P2000136

-------------------------------------------------------------------------------------------------------------------------------------------------------------

145

MOTOR BÖLÜMÜNDEKİ SİGORTALAR

(şekil 147)

KULLANIM

SİGORTA

AMPER

Korna

F10

15

Elektrik ısıtmalı aynalar

F88

7.5

Arka cam buz çözücü

F20

30

Active Grille Shutter (Aktif Izgara Panjuru)

F84

5

ÖN PANEL SİGORTA KUTUSU

(şekil 150)

KULLANIM

SİGORTA

AMPER

Elektrik kumandalı ön cam (sürücü tarafı)

F47

25

Elektrik kumandalı ön cam (yolcu tarafı)

F48

25

Uconnect™ sistemi için güç kaynağı, Klima kontrol sistemi, EOBD sistemi, USB

girişi/AUX soketi, direksiyon kumandaları

F36

15

Güvenlik kilidi (Sürücü tarafı kapı açma, öngörülen bazı pazarlarda/versiyonlarda)/

Kapı açma/Merkezi kilitleme/Elektrikli bagaj kapağı açma

F38

20

Cam yıkama pompası

F43

20

Arka sol elektrikli kumandalı cam

F33

25

Arka sağ elektrikli kumandalı cam

F34

25

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ACİL DURUMDA Y

APILACAKLAR

146

ÖN GÖĞÜS ALTINDAKİ GÖSTERGE PANELİ ÜNİTESİ

(şekil 151)

KULLANIM

SİGORTA

AMPER

Ön kapı kilidini açma (sürücü tarafı)

1

7.5

Ön kapı kilidini açma (yolcu tarafı)

2

7,5

Arka kapı kilidi açma (sol taraf)

3

7.5

Arka kapı kilidi açma (sağ taraf)

4

7.5

BAGAJ BÖLÜMÜNDEKİ SİGORTALAR

(şekil 154)

KULLANIM

SİGORTA

AMPER

Arka güç çıkışı 12V

F97

15

Sürücü tarafı ön koltuk ısıtıcısı

F99

10

Yolcu tarafı ön koltuk ısıtıcısı

F92

10

Ön koltuk bel desteği ayarı (sürücü tarafı)

F90

10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

147

UYARI

132) Değiştirilen sigorta yeniden yanarsa, yetkili bir Fiat servisine başvurunuz.
133) Bir sigortayı daha yüksek amper değerine sahip bir başka sigortayla değiştirmeyiniz: YANGIN TEHLİKESİ.
134) Burada anlatılmayan bir sigorta atarsa, yetkili bir Fiat servisi ile temasa geçiniz.
135) Sigortayı değiştirmeden önce, kontak anahtarı çıkarılmış ve diğer elektrikli cihazlar kapatılmış olmalıdır.

UYARI

48) Sigorta yerine metal tel veya başka bir madde kullanmayınız.
49) Motor bölümünü yıkatmanız gerekiyorsa, basınçlı su püskürtücülerinin direkt olarak sigorta kutusuna ve cam sileceği motoruna

yönlendirilmemesine dikkat ediniz.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ACİL DURUMDA Y

APILACAKLAR

148

155



P2000069-000-000



ˆ

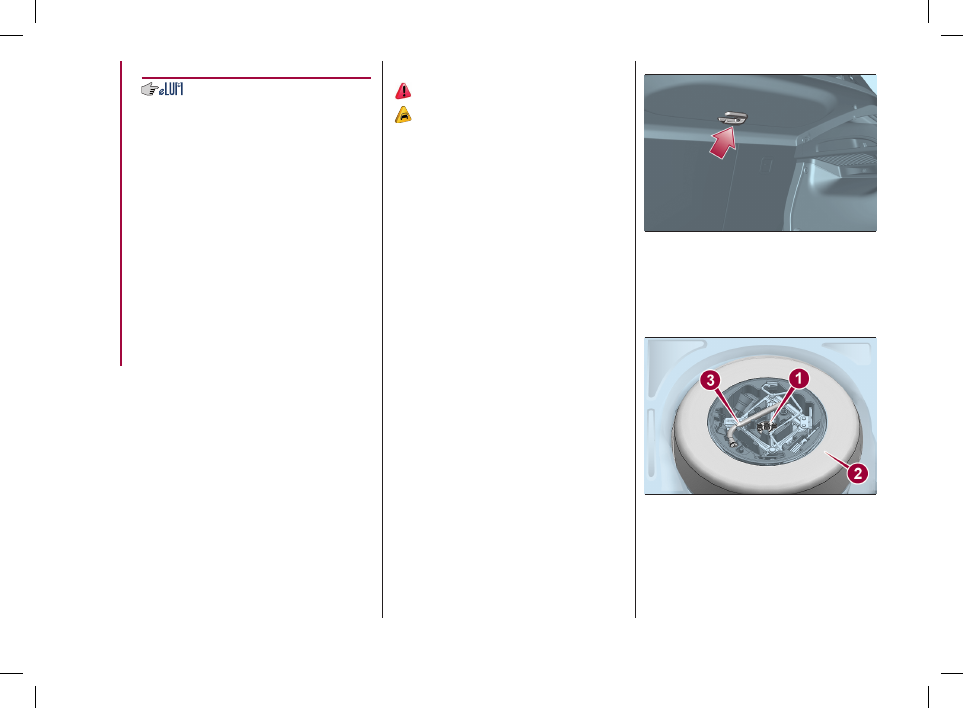

Alet kutusunda yer alan anahtarı (4)

kullanarak, kilitleme halkasını (1-şekil

156 (5KAPILI tipler için) veya şekil 157)

(STATION WAGON tipleri için) sökünüz.

156



P2000059-000-000

DEĞİŞTİRME PROSEDÜRÜ

 136) 137) 138) 139) 140)

 50) 51)

Aşağıdaki işlemleri yapınız:



ˆ

Aracı, trafik akışına engel teşkil

etmeyecek ve lastiği güven içinde

değiştirebileceğiniz bir yere park ediniz.

Zemin düz ve yeterli derecede sert

olmalıdır.



ˆ

Dörtlü flaşörleri ve elektrikli park

frenini devreye alınız.



ˆ

Birinci vitese veya geri vitese takınız.



ˆ

Araçtan çıkmadan önce reflektörlü

güvenlik ceketini giyiniz (bazı ülkelerde

kanuni zorunluluktur).



ˆ

Bagajı açın ve yük bölümü varsa

(sadece 5KAPILI tiplerde) “Otomobilin

tanıtımı” bölümündeki “Yük bölümü”

başlığında anlatıldığı şekilde yerinden

çıkarınız (sadece benzinli ve Diesel

versiyonlar için).



ˆ

Kaplama halısını kaldırın ve tutucu

diliyle şapkalık panelindeki bağlantı

noktasına (şekil 155) sabitleyiniz

(sadece 5KAPILI tiplerde).

TEKERLEK DEĞİŞİMİ

KRİKO

Önemli notlar:



ˆ

Krikonun ağırlığı 2.15 kg’dır.



ˆ

Kriko tamir edilemez. Eğer

arızalanırsa, yenisi ile değiştirilmelidir.



ˆ

Kriko üzerine sadece kendi kaldırma

kolu takılabilir.

Bakım



ˆ

“Sonsuz vida” üzerinde kir ve toz

birikimleri oluşmasına engel olunuz.



ˆ

“Sonsuz vida” yağsız

bırakılmamalıdır.



ˆ

Krikoda hiçbir nedenle değişiklikler

yapmayınız.

Kullanılamayacağı koşullar



ˆ

-40°C altına düşen sıcaklıklarda.



ˆ

Kumlu veya çamurlu zeminlerde.



ˆ

Düz olmayan ve kot farklı

zeminlerde.



ˆ

Eğimi fazla olan yollarda.



ˆ

Aşırı sert hava koşullarında: Örneğin

fırtına, tayfun, kar fırtınası ve benzeri

koşullarda;



ˆ

Motorla direkt temas halindeyken

veya araç altında tamirat yapmak için.



ˆ

Tekne ve kayıklarda.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

149

160



08046J0005EM



ˆ

Yukarıya kaldırıldığında aracın

anormal hareketlerde bulunmaması

için takozu (1) değiştirilecek olanın

çaprazındaki tekere (bkz. şekil 161)

yerleştiriniz.

161



08046J0006EM



ˆ

Araç yerden kaldırıldığı zaman

kaymaması için 1 takozunu

değiştirilecek tekerleğin çaprazındaki

tekerleğin altına yerleştiriniz

(şekil 162’ye bakınız).

158



08046J0012EM

159



08046J0013EM



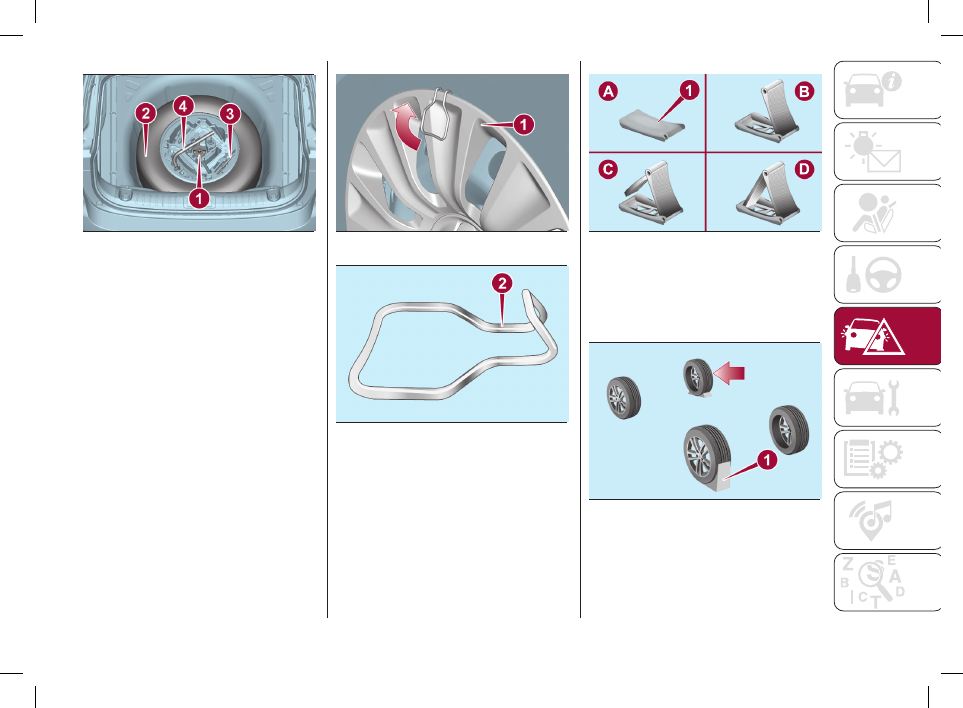

ˆ

Kilitleme takozunu (1-şekil 160)

çıkarın ve şemada gösterildiği gibi

açınız.

157



P2000125



ˆ

Takım çantasını (3) dışarı alınız

ve değiştirilecek tekerleğin yanına

koyunuz.



ˆ

Yedek tekerleği (2) çıkartınız (5KAPILI

tipler için).



ˆ

Çelik jantlı modellerde: 1 ile

gösterilen (şekil 158) ve alet çantasında

bulunan aleti kullanarak 1 ile gösterilen

(şekil 159) teker poyrasını çıkarınız: Aleti

iki parmağınızla kavrayın, dilini lastikle

poyra arasına sokun ve tekerleğe dikey

yönde hareket ederek kendinize doğru

çekiniz.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ACİL DURUMDA Y

APILACAKLAR

150



ˆ

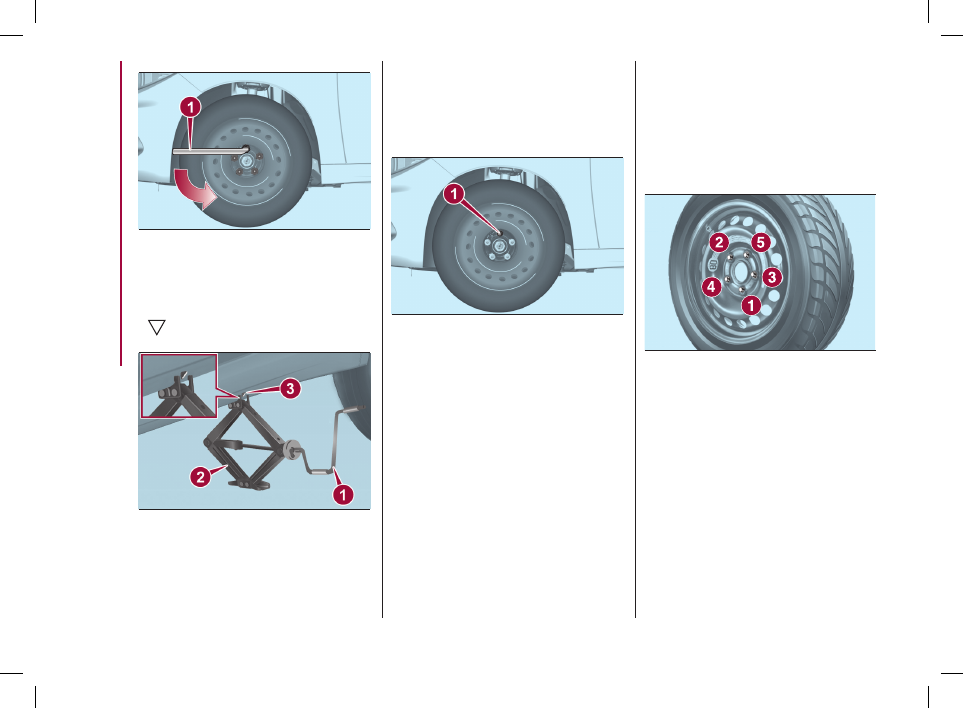

1 ile gösterilen (şekil 163) kriko

manivelasını (saat yönünde) döndürün

ve aracı havaya kaldırınız; kaldırma

işlemi tekerlek zeminden birkaç santim

yükselene kadar yapılmalıdır.

164



08046J0001EM



ˆ

Bijon somunlarını komple gevşetip

çıkararak patlak lastiği yerinden alınız.



ˆ

Yedek lastik veya stepnenin

(5KAPILI tipler için) poyra ile temas

edecek yüzeylerinin temiz olduğundan

ve üzerlerinde bijonların daha sonra

gevşemesine sebep olabilecek pislikler

bulunmadığından emin olunuz.



ˆ

Birinci bijonu şişirme sübabına

en yakın olan deliğe iki dişli kadar

geçirmek suretiyle, yedek lastik

veya stepneyi (5KAPILI tipler için)

takınız, diğer bijonları da aynı şekilde

uygulayınız.



ˆ

Bijon anahtarını (1-şekil 164)

kullanarak bijonları sıkınız.



ˆ

Krikonun kolunu saat yönü tersine

(1-şekil 163) çevirerek otomobili indiriniz

ve krikoyu çıkartınız.



ˆ

Anahtarı kullanarak şekilde

gösterilen sayısal sıraya göre cıvataları,

bir cıvatadan diğerine geçerek

sıkıştırınız (şekil 165).

165



F1B0225C



ˆ

Çelik jantlı modellerde jant kapağını

istepne lastiğe monte edin: bunun için

kapak üzerinde bulunan ve 2 numara

ile gösterilen kanalı (1-şekil 166) lastiğin

şişirme supabı ile aynı hizaya getirin

(çakıştırın).

162



08046J0001EM



ˆ

Krikoyu yükseltmek için, krikonun

üst kısmını (3), 2 yuvasına düzgün

şekilde oturana kadar yükseltmek üzere

1 (şekil 163) elemanını kullanınız

(       işaretinin yakınına).

163



08046J0001EM



ˆ

Kaldırılacak olan otomobilin

yakınındaki kişileri uyarınız. Tekrar

yere indirilene kadar otomobilden

uzakta durulmalı ve otomobile

dokunulmamalıdır.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

151

139) Kriko sadece üzerinde yer aldığı

otomobilin ya da aynı modeldeki araçların
lastiği patlamış veya hasar görmüş
tekerleklerini değiştirmek için tasarlanmış
ve geliştirilmiş bir alettir. Farklı amaçlarla, ya
da başka tipte araçlarda kullanılmasından
kesinlikle kaçınılmalıdır. Krikoyu aracın
altında yapılacak tamirat veya bakım
işlemlerinde, ya da yaz-kış lastiklerini
değiştirmek için asla kullanmayınız.
Bu işlemler için yetkili bir Fiat servisine
başvurunuz. Havaya kaldırılmış (askıdaki)
aracın altına asla girmeyiniz: Krikoyu
sadece belirtilen yerlere yaslayarak
kullanınız. Üzerinde bulunan etikette
belirtilen ağırlıklardan daha fazlasını
kaldırmak için kullanılmamalıdır. Araç
kriko üzerinde iken hiçbir nedenle motoru
çalıştırmayınız. Aracın havaya gereğinden
fazla kaldırılması her yönüyle daha
dengesiz hale gelmesine ve sert şekilde
yere düşme riskine yol açabilir. Dolayısıyla
aracı sadece yedek lastiği takabilmek için
gereken yüksekliğe kadar kaldırınız.
140) Şişirme supabını kesinlikle

kurcalamayınız. Jant ile lastik arasına hiçbir
zaman başka aletler koymayınız. Lastiklerin
ve yedek tekerleğin hava basınçlarını
kontrol ediniz ve gerekiyorsa “Teknik
özellikler” bölümünde verilen değerlere
göre düzeltiniz.

NOT Jant kapağı küçük tipteki

istepnelerin jantlarına monte edilmez.
NOT Eğer hafif alaşımlı bir jant

değiştirilmiş ise, bunu geçici olarak

yedek lastiğin (stepnenin) boşalan

yuvasına yerleştirmek isterseniz,

bunu ters olarak, yani dışa bakan

estetik yüzü yukarı gelecek şekilde

yerleştirmenizi öneririz.

UYARI

136) Patlak lastik ve krikonun yolcu

bölümünde bırakılmış olması halinde, kaza
veya keskin frenleme durumunda araçtaki
kişilerin güvenliği için ciddi bir risk teşkil
eder. Dolayısıyla, hem krikoyu hem de
patlak lastiği her zaman bagaj bölümündeki
uygun yere koyunuz.
137) Seyir şeridi yakınında araç tarafında

tekerleği değiştirmeye çalışmak son
derecede tehlikelidir: Ezilme riskini önlemek
için aracın yola yeterli bir mesafede
bulunduğundan emin olunuz.
138) Yürürlükteki kurallara uygun olarak

otomobilin durmuş olduğunu belirtiniz:
Dörtlü flaşörler, üçgen reflektör gibi.
Yolcular otomobilden çıkmalı ve güvenli bir
yerde beklemelidir. Otomobili yokuş yukarı
veya aşağı park etmeniz durumunda,
tekerlek altına hareketini engelleyecek bir
nesne yerleştiriniz.

166



08046J0010EM



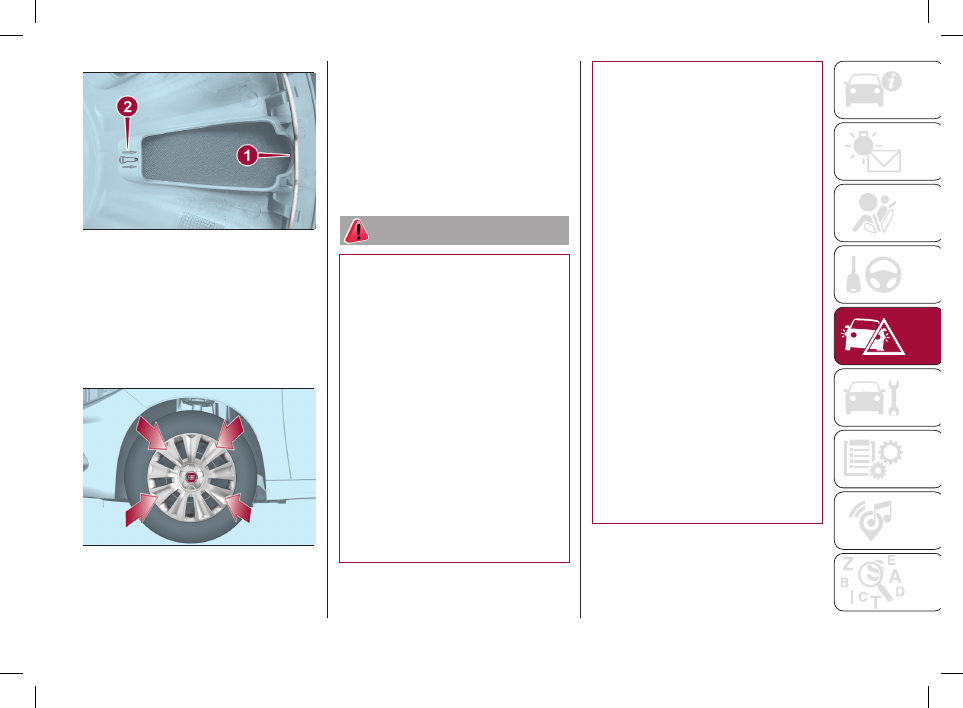

ˆ

Teker poyrasının iç kısmını jantın

üzerine koyunuz.



ˆ

Birkaç noktasına ekseni yönünde

kuvvet uygulayarak, şekil 167’de

görüldüğü gibi, poyrayı yerine takın

ve tekerlek ile poyranın birbirine tam

oturduğundan emin olunuz.

167



08046J0011EM

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     7      8      9      10     ..
