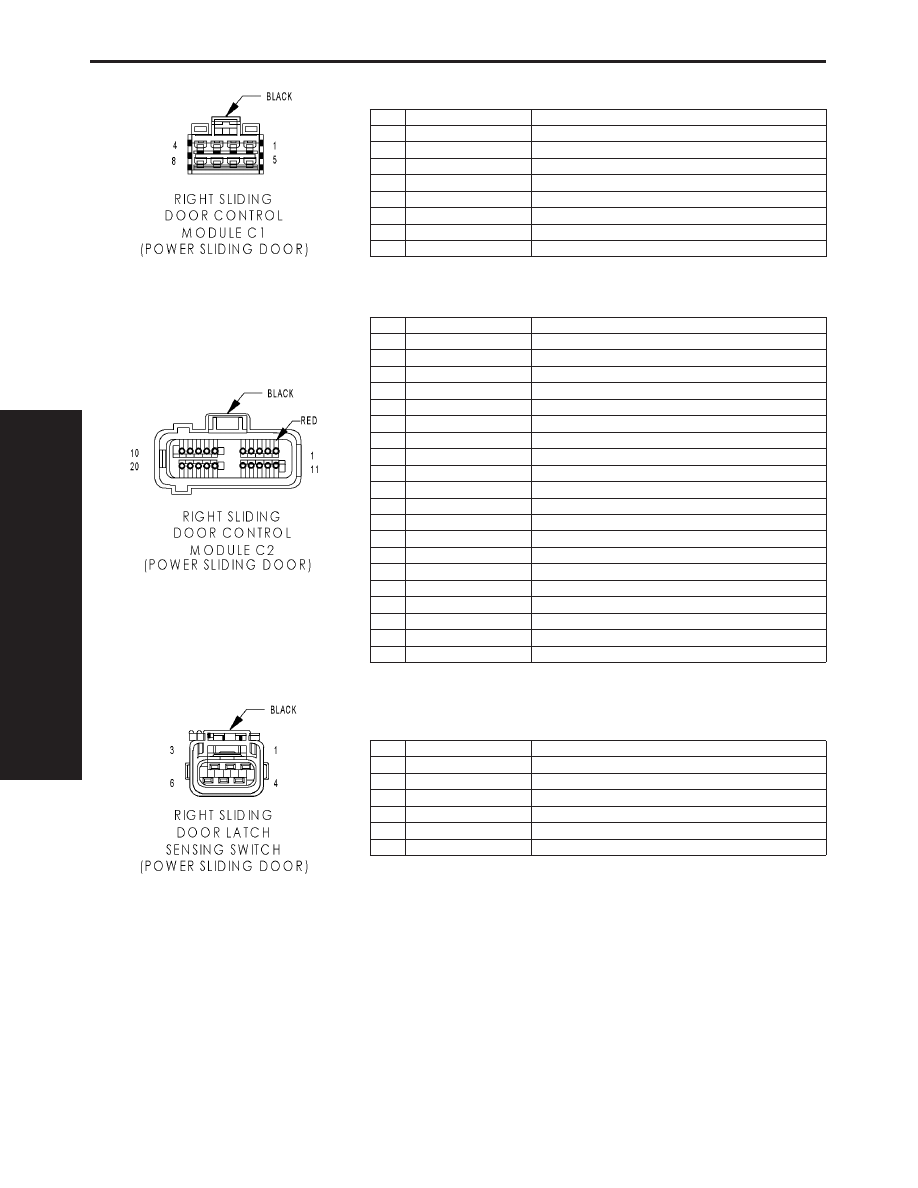

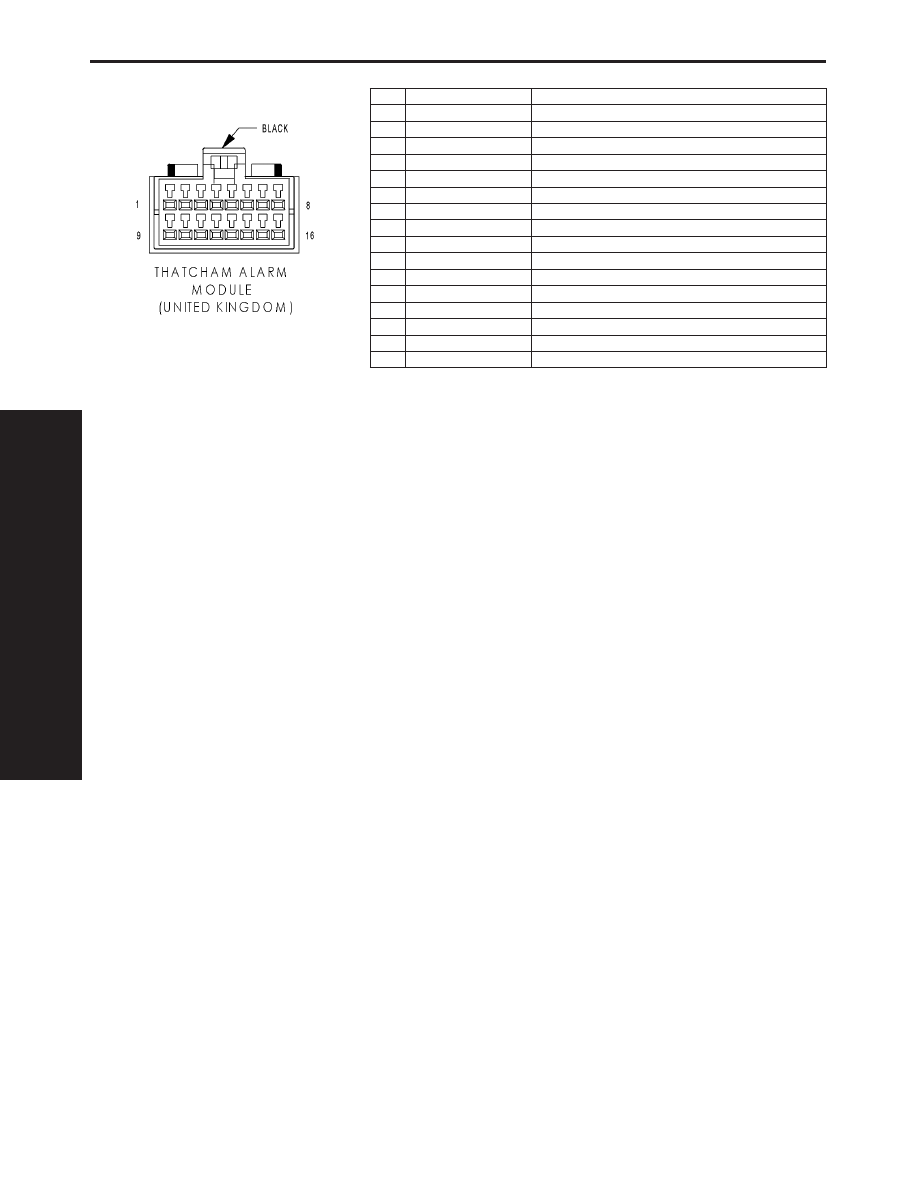

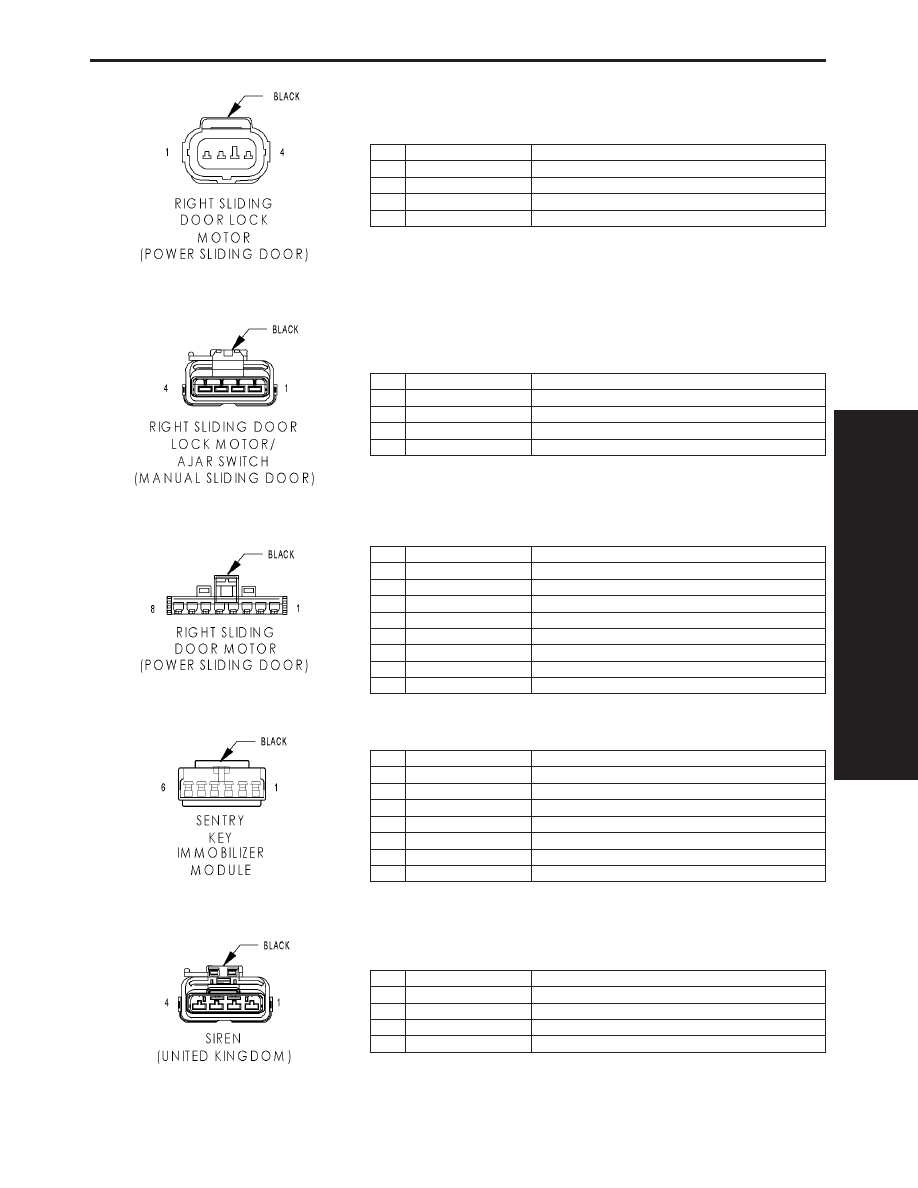

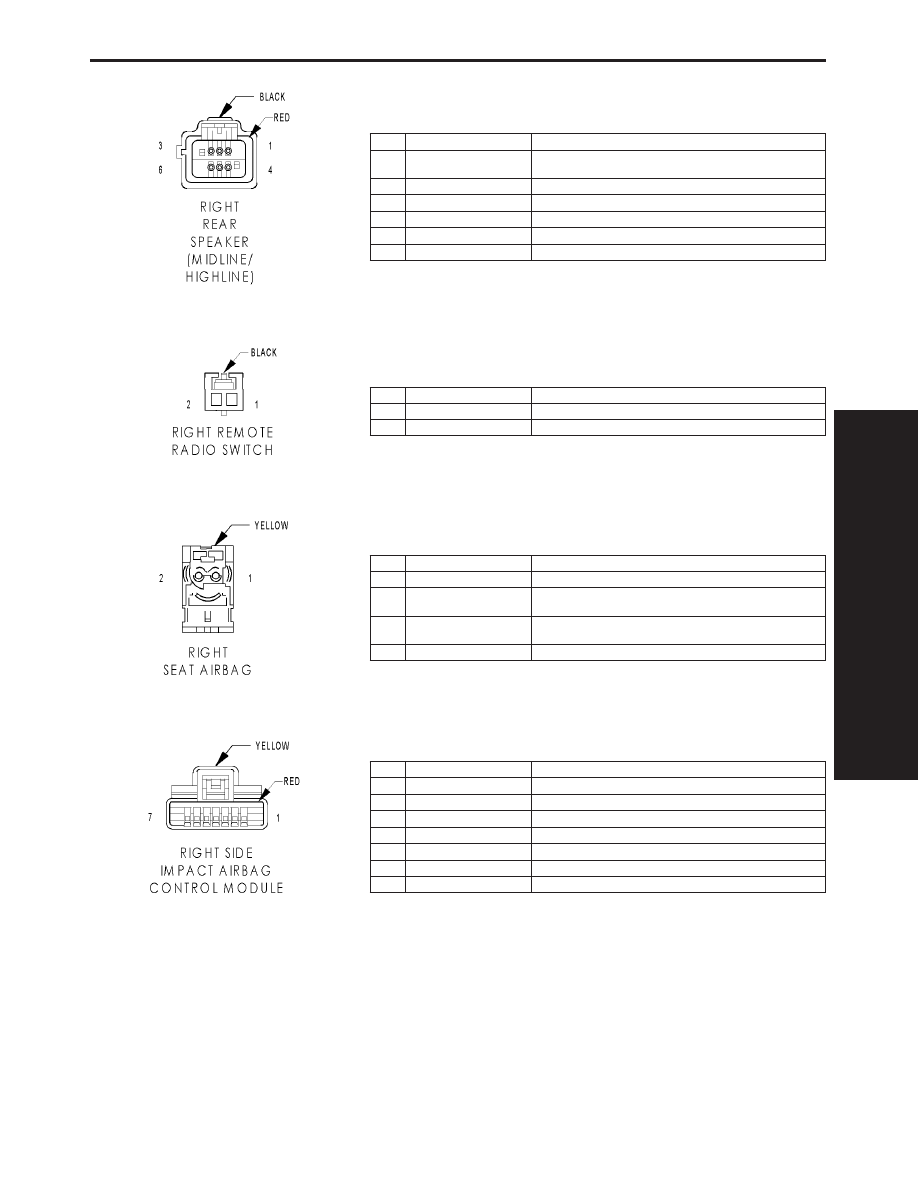

RIGHT REAR SPEAKER (MIDLINE/HIGHLINE) CAV CIRCUIT FUNCTION 1 X152 20GY/WT RIGHT REAR PILLAR SPEAKER (+) 2 X15 16GY/DG (HIGHLINE) AMPLIFIED SPEAKER GROUND 3 X158 20GY/YL (HIGHLINE) RIGHT REAR PILLAR SPEAKER (-) 4 X52 20GY/DB RIGHT REAR SPEAKER (+) 5 X13 16DG/GY (HIGHLINE) NAME BRAND SPEAKER RELAY OUTPUT 6 X58 22GY/OR RIGHT REAR SPEAKER (-) RIGHT REMOTE RADIO SWITCH CAV CIRCUIT FUNCTION 1 X20 20RD/BK RADIO CONTROL MUX 2 X920 20RD/DB RADIO CONTROL MUX RETURN RIGHT SEAT AIRBAG CAV CIRCUIT FUNCTION 1 R34 18WT/BK (EXPORT) RIGHT SEAT SQUIB LINE 2 1 R32 18LB/OR (EXCEPT RIGHT SEAT SQUIB LINE 1 2 R34 18LB/WT (EXCEPT RIGHT SEAT SQUIB LINE 2 2 R32 18DG/WT (EXPORT) RIGHT SEAT SQUIB LINE 1 RIGHT SIDE IMPACT AIRBAG CONTROL MODULE CAV CIRCUIT FUNCTION 1 R32 18LB/OR RIGHT SEAT SQUIB LINE 1 2 R34 18LB/WT RIGHT SEAT SQUIB LINE 2 3 - - 4 D25 20WT/VT PCI BUS 5 F214 18PK/LG SIACM RUN-START DRIVER 6 - - 7 Z104 18BK/LG GROUND C O E C T O R P I N T 1087 CONNECTOR PINOUTS |
