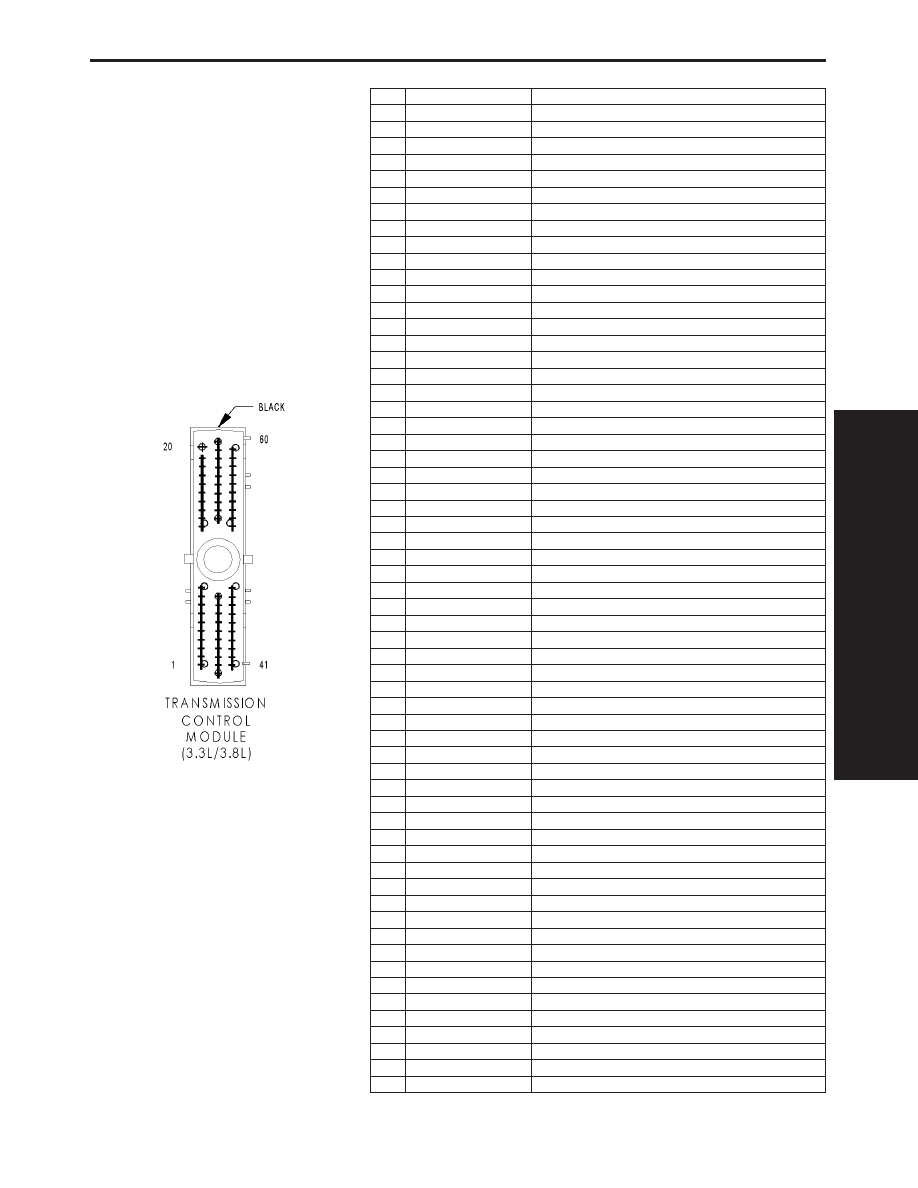

TRANSMISSION CONTROL MODULE (3.3L/3.8L) CAV CIRCUIT FUNCTION 1 T1 18DG/LB TRS T1 SENSE 2 - - 3 T3 18DG/DB TRS T3 SENSE 4 - - 5 - - 6 K24 18BR/LB CRANKSHAFT POSITION SENSOR SIGNAL 7 D15 20DG/YL SCI TRANSMIT (TCM) 8 T751 18YL FUSED IGNITION SWITCH OUTPUT (START) 9 T9 18DG/TN OVERDRIVE PRESSURE SWITCH SENSE 10 T10 18DG/LG TORQUE MANAGEMENT REQUEST SENSE 11 F1 18PK/WT FCM OUTPUT (UNLOCK-RUN-START) 12 K22 18BR/OR THROTTLE POSITION SENSOR SIGNAL 13 T13 18DG/VT SPEED SENSOR GROUND 14 T14 18DG/BR OUTPUT SPEED SENSOR SIGNAL 15 T15 18YL/BR TRANSMISSION CONTROL RELAY CONTROL 16 T16 18YL/OR TRANSMISSION CONTROL RELAY OUTPUT 17 T16 18YL/OR TRANSMISSION CONTROL RELAY OUTPUT 18 - - 19 T19 18YL/DB 2-4 SOLENOID CONTROL 20 T20 18DG/WT LOW/REVERSE SOLENOID CONTROL 21 - - 22 - - 23 - - 24 - - 25 - - 26 - - 27 - - 28 - - 29 - - 30 - - 31 - - 32 - - 33 - - 34 - - 35 - - 36 - - 37 - - 38 - - 39 - - 40 - - 41 T41 18YL/DB TRS T41 SENSE 42 T42 18DG/YL TRS T42 SENSE 43 D25 18WT/VT PCI BUS 44 - - 45 - - 46 D123 20WT/OR FLASH PROGRAM ENABLE 47 T47 18YL/DG 2-4 PRESSURE SWITCH SENSE 48 - - 49 - - 50 T50 18YL/TN LOW/REVERSE PRESSURE SWITCH SENSE 51 K900 18DB/DG SENSOR GROUND 52 T52 18DG/WT INPUT SPEED SENSOR SIGNAL 53 Z132 16BK/YL GROUND 54 T54 18DG/OR TRANSMISSION TEMPERATURE SENSOR SIGNAL 55 T55 18YL/VT (AUTOSTICK) AUTOSTICK/OVERDRIVE OFF MUX INPUT 56 A104 18YL/RD FUSED B(+) 57 Z133 16BK/LG GROUND 58 N7 18DB/OG VEHICLE SPEED SENSOR SIGNAL 59 T59 18YL/LB UNDERDRIVE SOLENOID CONTROL 60 T60 18YL/GY OVERDRIVE SOLENOID CONTROL C O E C T O R P I N T 1091 CONNECTOR PINOUTS |
