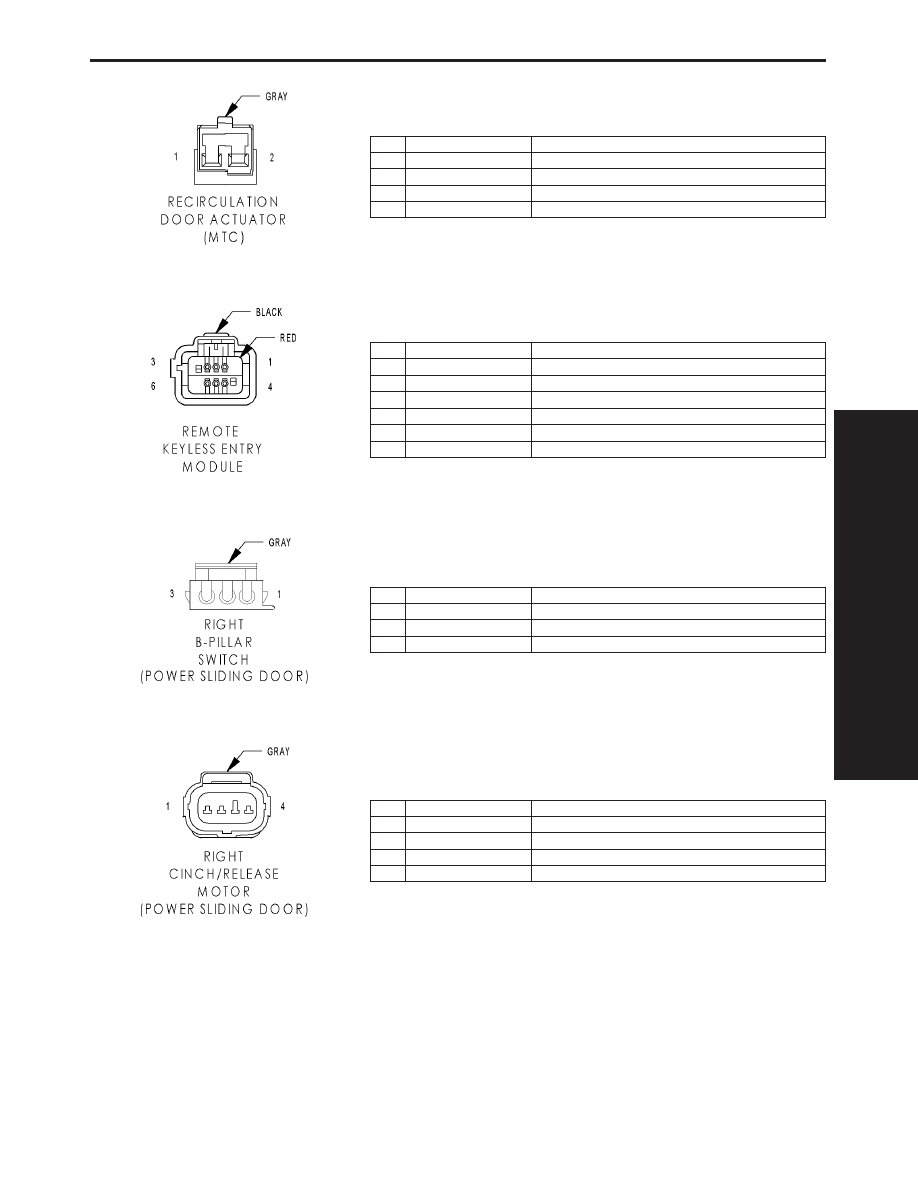

RECIRCULATION DOOR ACTUATOR (MTC) CAV CIRCUIT FUNCTION 1 C34 20DB/LB (LHD) COMMON DOOR DRIVER (B) 1 C32 20DB/TN (RHD) RECIRCULATION DOOR DRIVER (A) 2 C32 20DB/TN (LHD) RECIRCULATION DOOR DRIVER (A) 2 C34 20DB/LB (RHD) COMMON DOOR DRIVER (B) REMOTE KEYLESS ENTRY MODULE CAV CIRCUIT FUNCTION 1 G96 22VT/DG REMOTE KEYLESS ENTRY INTERFACE 2 D9 22WT/GY REMOTE KEYLESS ENTRY PROGRAM ENABLE 3 Z109 22BK/GY GROUND 4 D10 18WT (JAPAN) REMOTE KEYLESS ENTRY ANTENNA (+) 5 D10 18WT/LB (JAPAN) REMOTE KEYLESS ENTRY ANTENNA (-) 6 A114 18GY/RD FUSED B(+) (I.O.D.) RIGHT B-PILLAR SWITCH (POWER SLIDING DOOR) CAV CIRCUIT FUNCTION 1 Z62 22BK/YL GROUND 2 F302 18GY/PK FUSED ACCESSORY RELAY OUTPUT 3 G42 22VT/YL RIGHT SLIDING DOOR PILLAR SWITCH MUX RIGHT CINCH/RELEASE MOTOR (POWER SLIDING DOOR) CAV CIRCUIT FUNCTION 1 Q46 18TN/GY RIGHT CINCH/RELEASE MOTOR LATCH DRIVER 2 Z248 18BK/WT GROUND 3 Q44 18OR/GY RIGHT CINCH/RELEASE MOTOR CLUTCH DRIVER 4 Q48 18TN/WT RIGHT CINCH/RELEASE MOTOR UNLATCH DRIVER C O E C T O R P I N T 1083 CONNECTOR PINOUTS |
