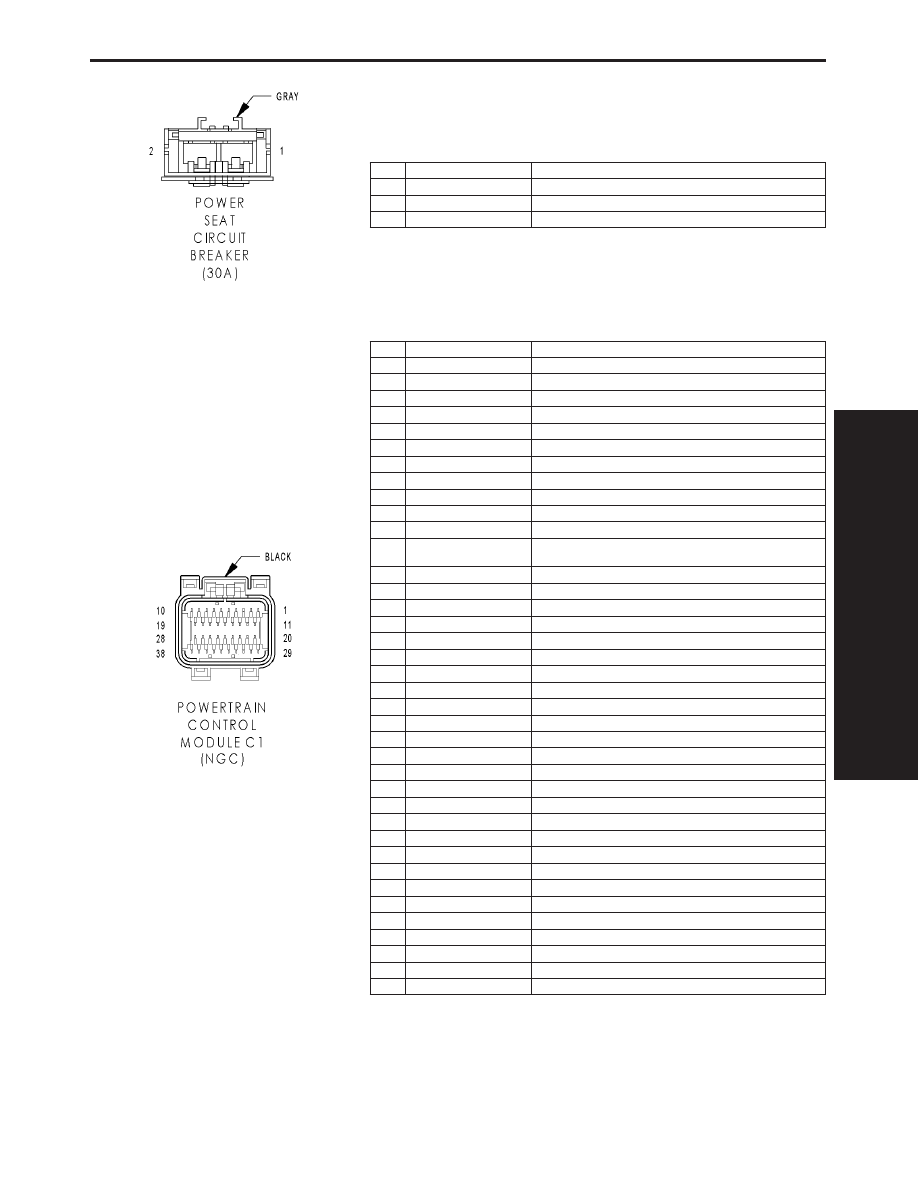

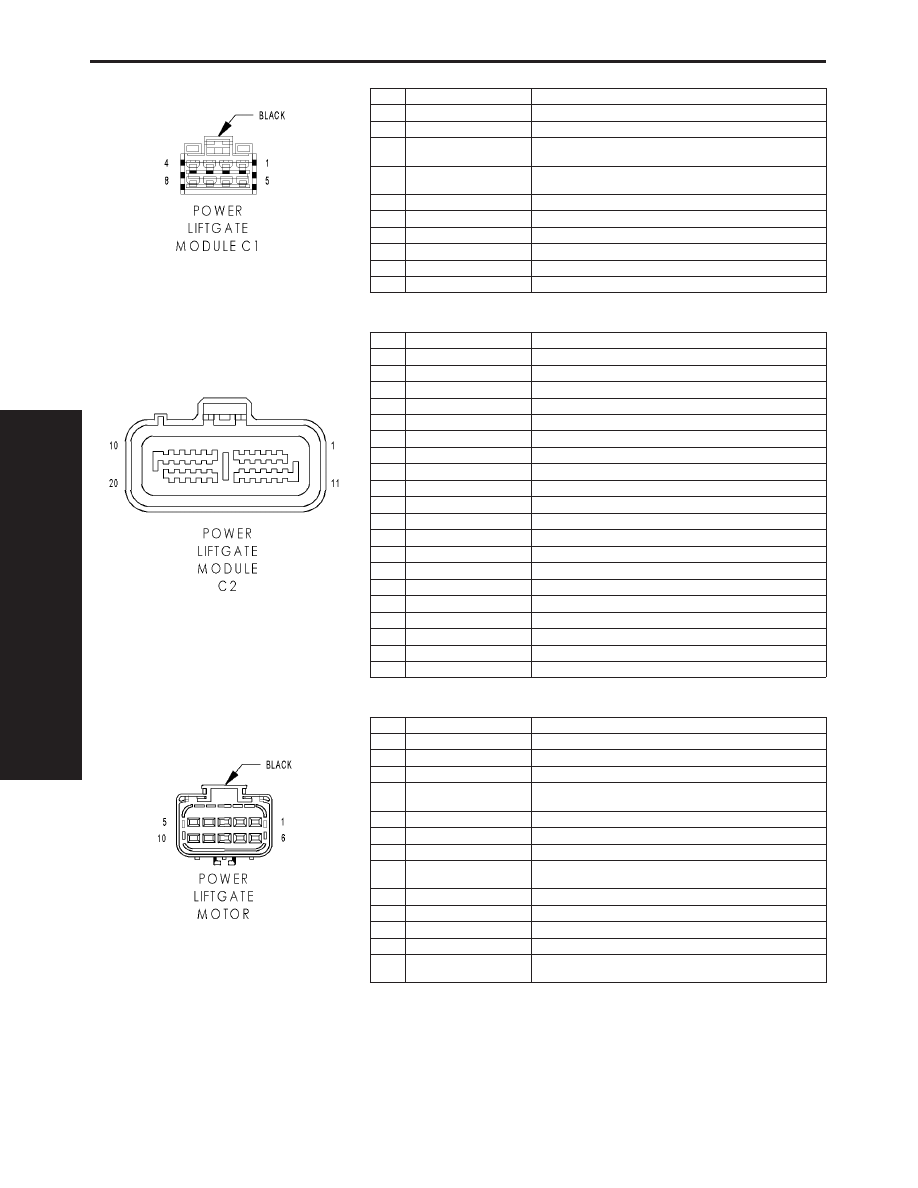

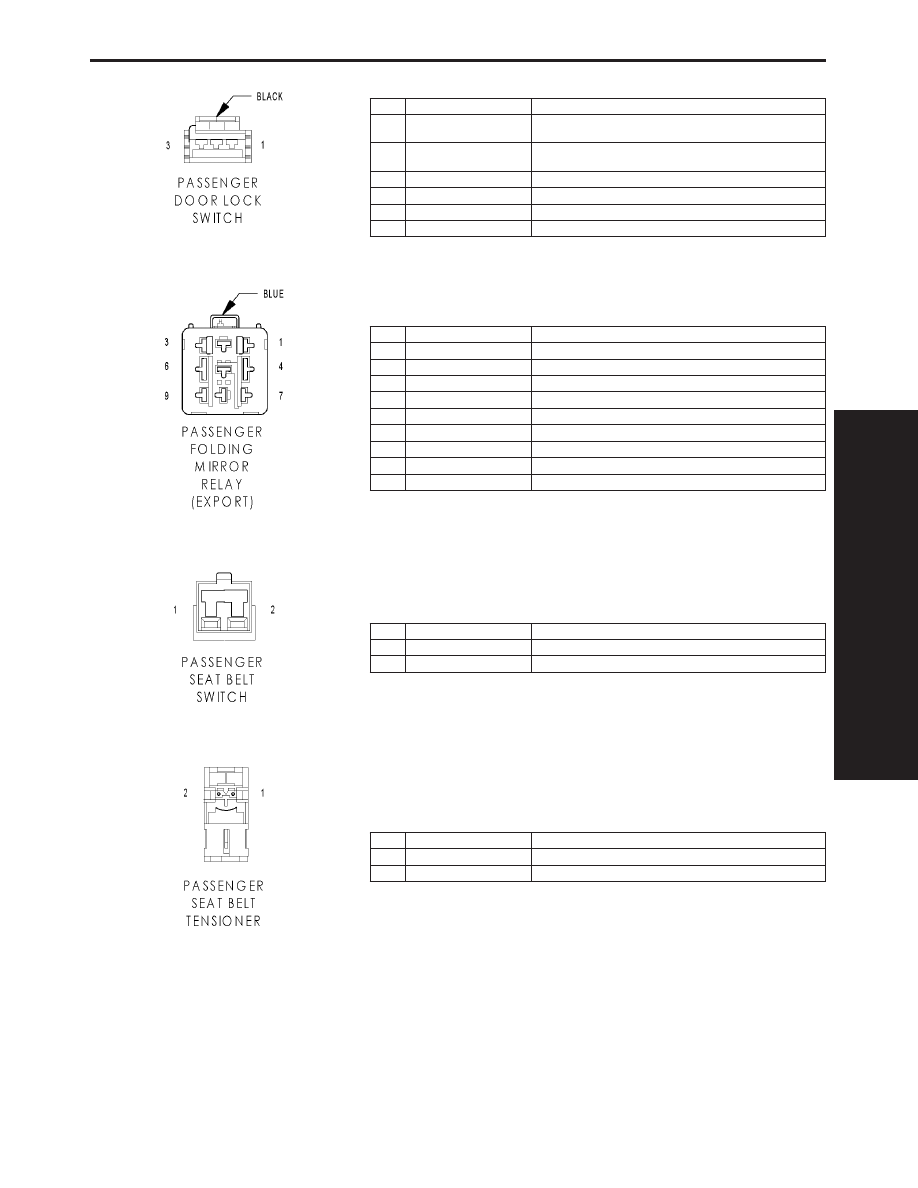

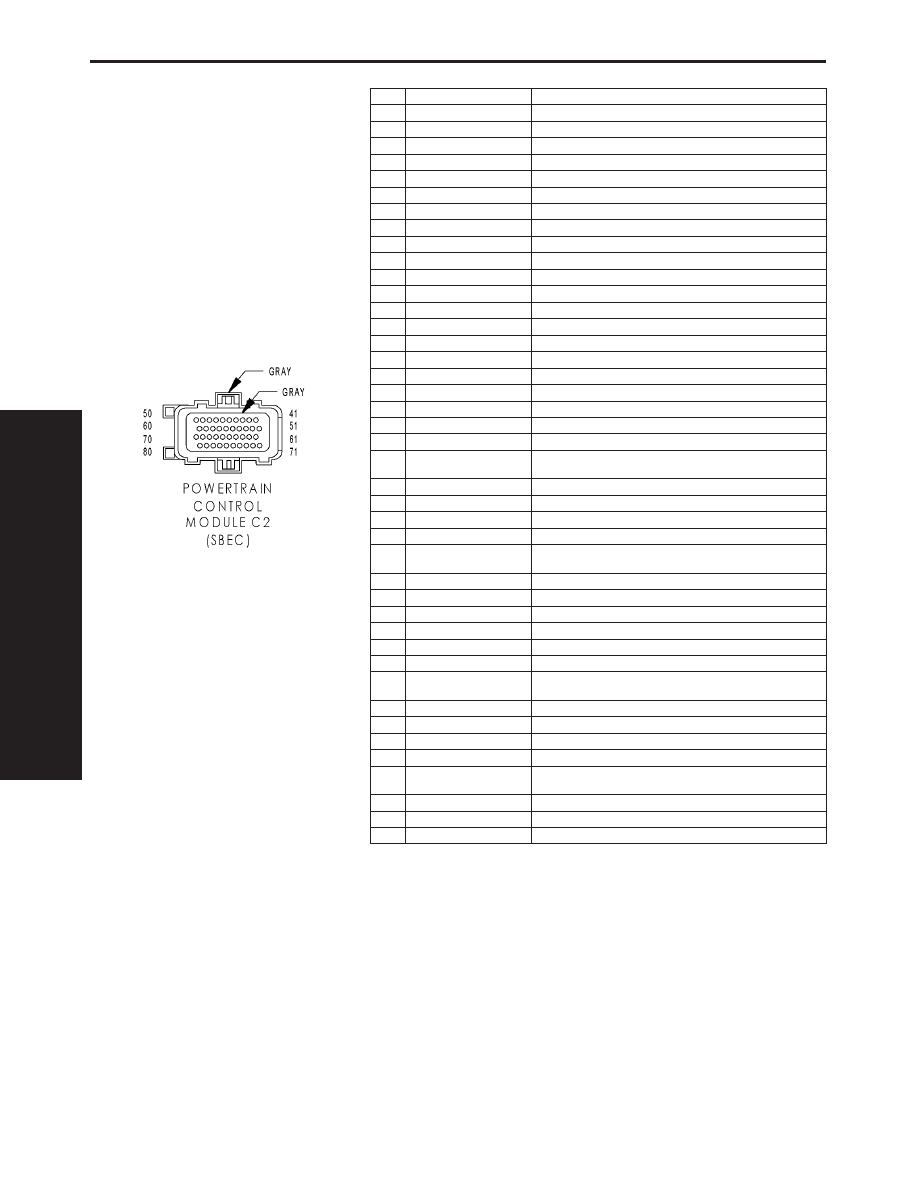

PASSENGER DOOR LOCK SWITCH CAV CIRCUIT FUNCTION 1 F304 16WT/PK (POWER FUSED WINDOW CIRCUIT BREAKER OUTPUT 1 F304 16WT/PK (EXCEPT FUSED ACCESSORY RELAY OUTPUT 2 G160 20VT/LG (LHD) RIGHT DOOR LOCK SWITCH MUX 2 G161 20VT/DG (RHD) LEFT DOOR LOCK SWITCH MUX 3 Z460 20BK/LG (LHD) GROUND 3 Z461 20BK/DG (RHD) GROUND PASSENGER FOLDING MIRROR RELAY (EXPORT) CAV CIRCUIT FUNCTION 1 - - 2 - - 3 - - 4 A108 20LG/RD FUSED B(+) 5 P164 18LG/DB PASSENGER FOLDING MIRROR RELAY INPUT 6 P162 18LG/DG PASSENGER FOLDING MIRROR RELAY CONTROL 7 - - 8 P160 18TN/LG PASSENGER FOLDING MIRROR RELAY OUTPUT 9 - - PASSENGER SEAT BELT SWITCH CAV CIRCUIT FUNCTION 1 R60 18LB/TN PASSENGER SEAT BELT SWITCH LINE 1 2 R58 18LB/GY PASSENGER SEAT BELT SWITCH LINE 2 PASSENGER SEAT BELT TENSIONER CAV CIRCUIT FUNCTION 1 R54 18LB/YL PASSENGER SEAT BELT TENSIONER LINE 2 2 R56 18LB/DG PASSENGER SEAT BELT TENSIONER LINE 1 C O E C T O R P I N T 1075 CONNECTOR PINOUTS |
