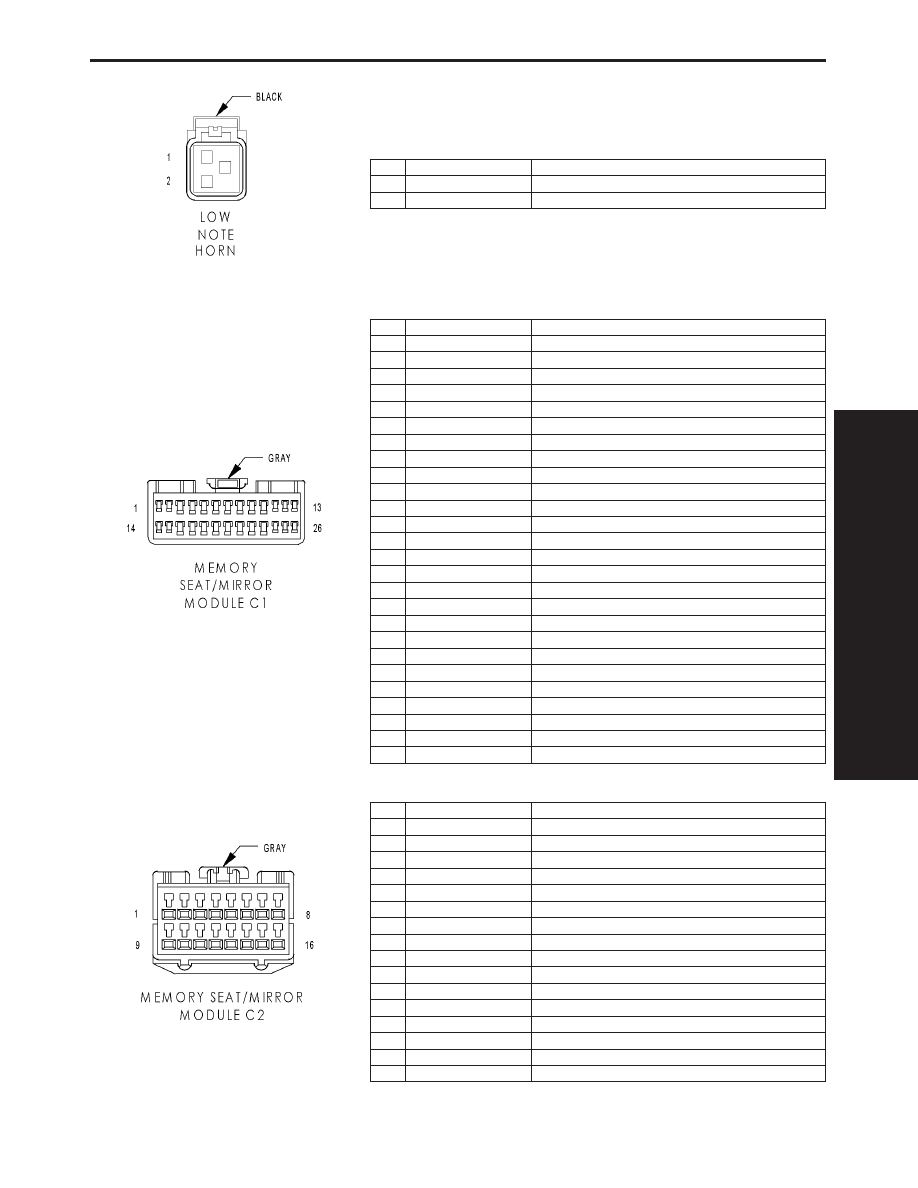

LOW NOTE HORN CAV CIRCUIT FUNCTION 1 Z298 18BK/DB GROUND 2 X2 18DG/OR HORN RELAY OUTPUT MEMORY SEAT/MIRROR MODULE C1 CAV CIRCUIT FUNCTION 1 P69 20TN/WT LEFT MIRROR SENSOR GROUND 2 P25 20LG/VT SEAT HORIZONTAL POSITION SIGNAL 3 P27 20LG/LB REAR RISER POSITION SIGNAL 4 - - 5 - - 6 P67 20OR RIGHT MIRROR VERTICAL POSITION SIGNAL 7 P64 20TN/OR LEFT MIRROR VERTICAL POSITION SIGNAL 8 P21 20LG/TN SEAT FRONT DOWN SWITCH SENSE 9 P13 20LG/OR SEAT REAR DOWN SWITCH SENSE 10 P15 20LG/WT SEAT HORIZONTAL FORWARD SWITCH SENSE 11 P43 14LG/VT RECLINER UP SWITCH SENSE 12 - - 13 - - 14 P66 20WT RIGHT MIRROR SENSOR GROUND 15 P26 20LG FRONT RISER POSITION SIGNAL 16 P47 20LG/LB RECLINER POSITION SIGNAL 17 - - 18 - - 19 P68 20YL RIGHT MIRROR HORIZONTAL POSITION SIGNAL 20 P65 20TN/YL LEFT MIRROR HORIZONTAL POSITION SIGNAL 21 P19 20LG/LB SEAT FRONT UP SWITCH SENSE 22 P11 20LG/YL SEAT REAR UP SWITCH SENSE 23 P17 20LG/DG SEAT HORIZONTAL REARWARD SWITCH SENSE 24 P41 14LG/GY RECLINER DOWN SWITCH SENSE 25 - - 26 D25 20WT/VT PCI BUS MEMORY SEAT/MIRROR MODULE C2 CAV CIRCUIT FUNCTION 1 - - 2 - - 3 P73 18TN/LB LEFT MIRROR COMMON DRIVER (RIGHT/DOWN) 4 P75 18DB LEFT MIRROR LEFT DRIVER 5 P71 18TN/GY LEFT MIRROR UP DRIVER 6 P29 20LG/WT SEAT SENSOR 5 VOLT SUPPLY 7 - - 8 - - 9 - - 10 - - 11 P70 18LB RIGHT MIRROR COMMON DRIVER (RIGHT/DOWN) 12 P74 18TN/DB RIGHT MIRROR LEFT DRIVER 13 P72 18GY RIGHT MIRROR UP DRIVER 14 - - 15 - - 16 P28 20LG/BR SEAT POSITION SENSOR GROUND C O E C T O R P I N T 1071 CONNECTOR PINOUTS |
