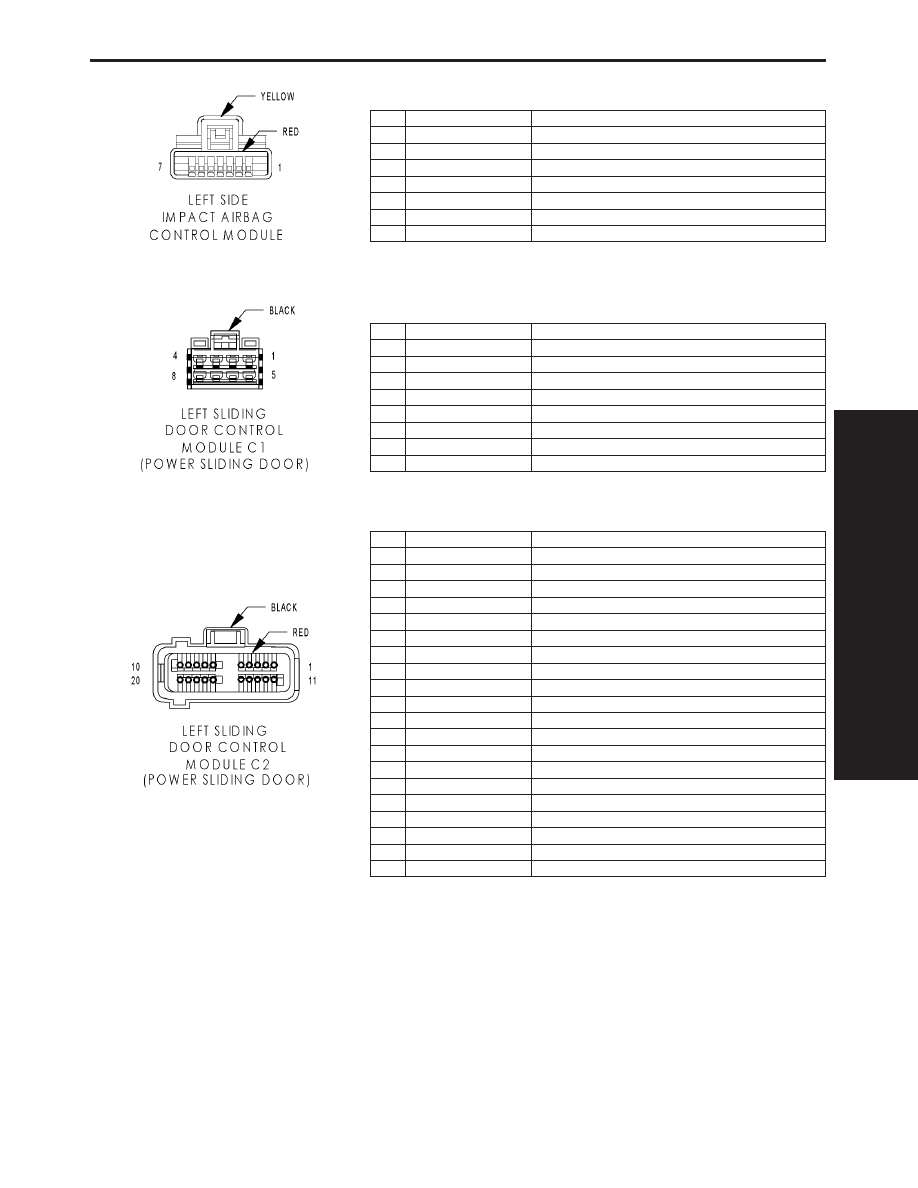

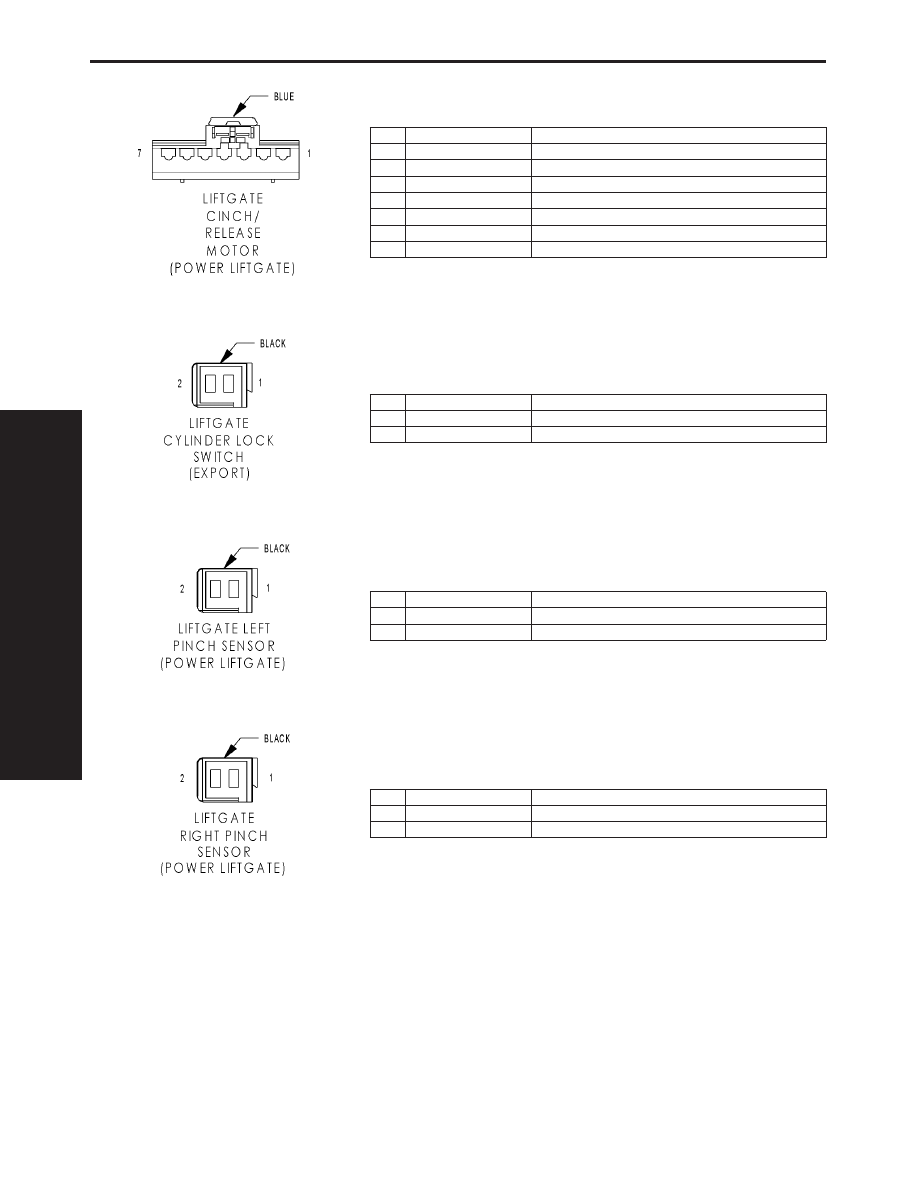

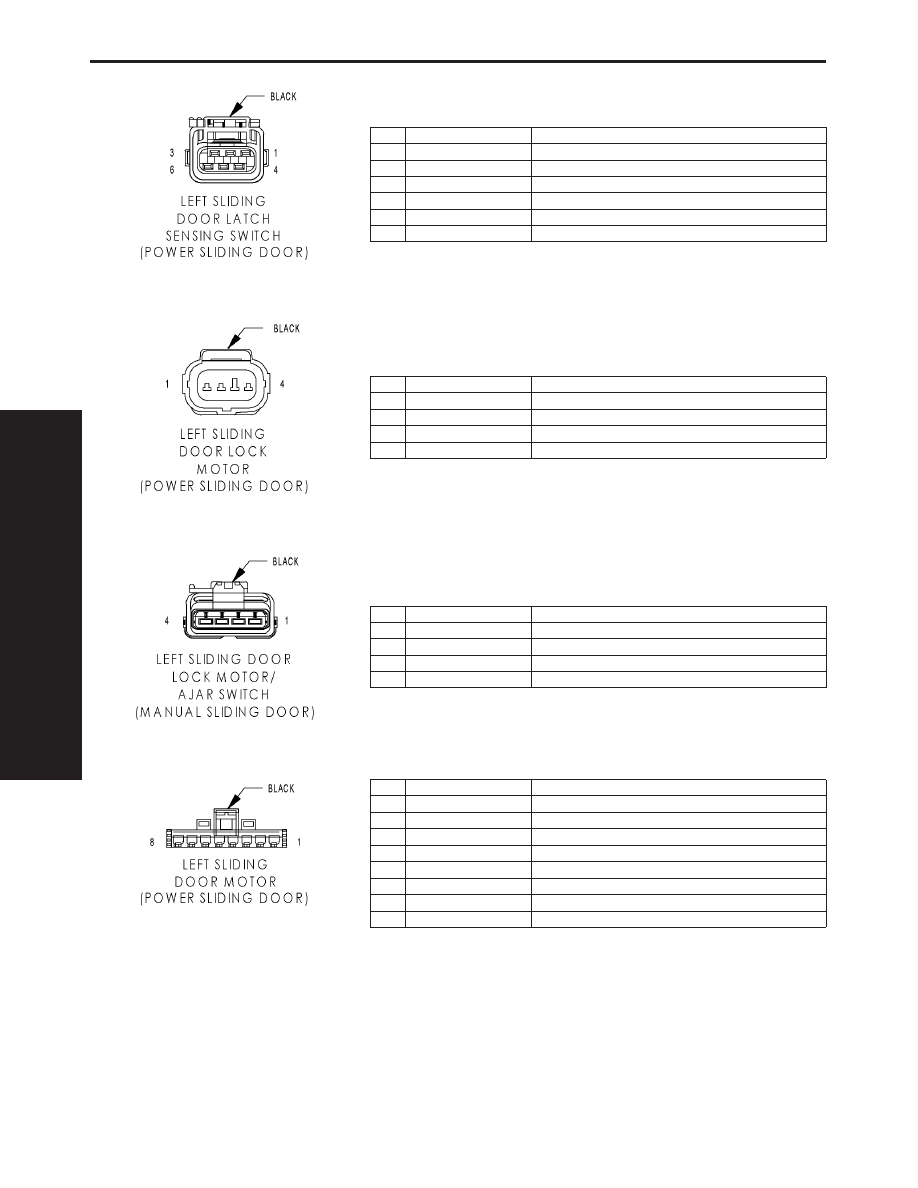

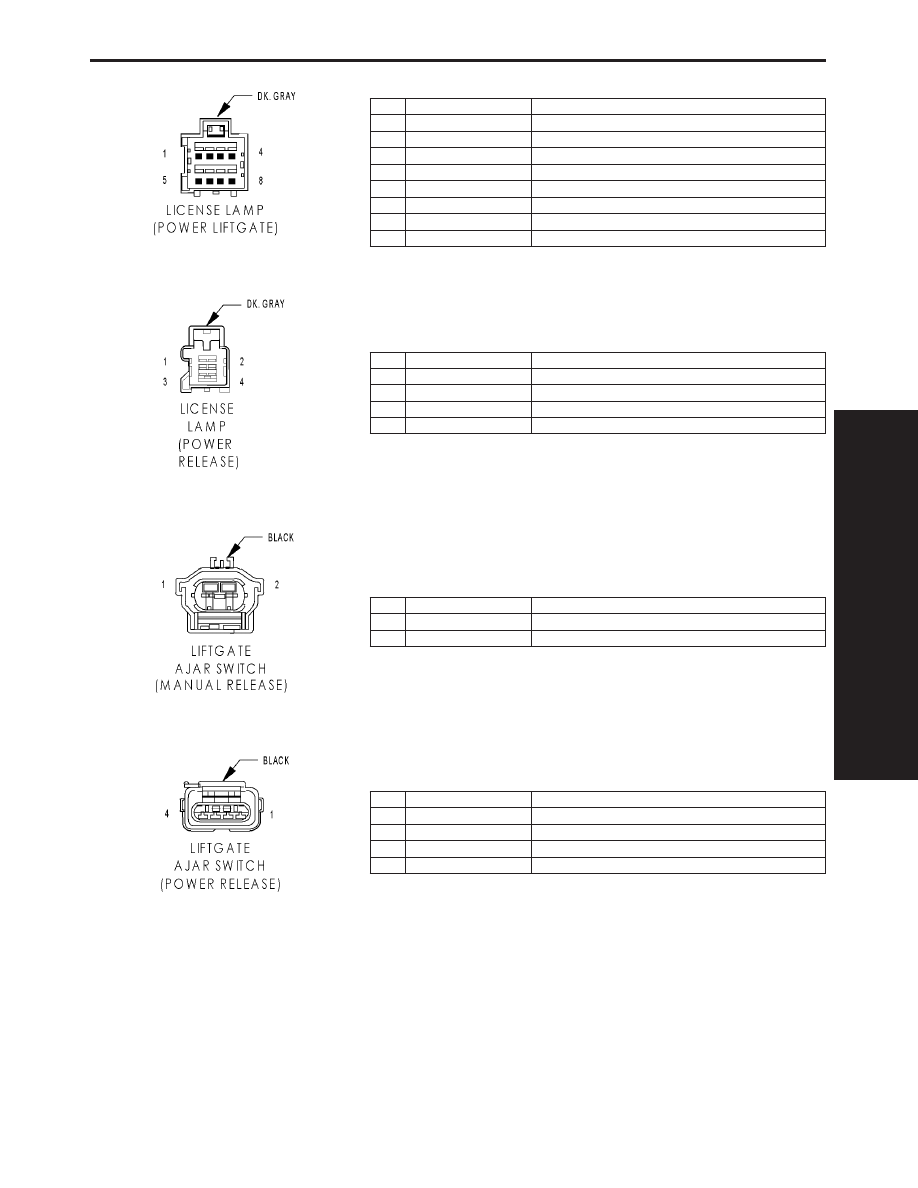

LEFT SIDE IMPACT AIRBAG CONTROL MODULE CAV CIRCUIT FUNCTION 1 R31 18LG/OR LEFT SEAT SQUIB LINE 1 2 R33 18LG/WT LEFT SEAT SQUIB LINE 2 3 - - 4 D25 20WT/VT PCI BUS 5 F214 18PK/LG SIACM RUN-START DRIVER 6 Z104 18BK/LG GROUND 7 Z104 18BK/LG GROUND LEFT SLIDING DOOR CONTROL MODULE C1 (POWER SLIDING DOOR) CAV CIRCUIT FUNCTION 1 Q45 18OR/GY LEFT CINCH/RELEASE MOTOR CLUTCH DRIVER 2 Q67 16TN/BR LEFT SLIDING DOOR OPEN DRIVER 3 Q69 16TN/OR LEFT SLIDING DOOR CLOSE DRIVER 4 - - 5 A113 14WT/RD FUSED B(+) 6 - - 7 - - 8 Z123 14BK/WT GROUND LEFT SLIDING DOOR CONTROL MODULE C2 (POWER SLIDING DOOR) CAV CIRCUIT FUNCTION 1 Q71 20TN/VT LEFT DOOR MOTOR HALL EFFECT SUPPLY 2 - - 3 Q35 20OR/GY LEFT DOOR LOCK SENSE 4 Q55 20OR/BR LEFT DOOR IN/OUT HANDLE SWITCH SENSE 5 - - 6 - - 7 Q63 18OR/TN LEFT DOOR MOTOR CLUTCH DRIVER 8 Q47 18TN/GY LEFT CINCH/RELEASE MOTOR LATCH DRIVER 9 Q49 18TN/WT LEFT CINCH/RELEASE MOTOR UNLATCH DRIVER 10 - - 11 D25 20WT/VT PCI BUS 12 G77 20TN/OR LEFT SLIDING DOOR AJAR SWITCH SENSE 13 Q59 20OR/YL LEFT PAWL SWITCH SENSE 14 Q53 20OR LEFT FULL OPEN SWITCH SENSE 15 Z25 20BK/TN GROUND-DRIVER SIDE IDENTIFIER (LHD/RHD) 16 - - 17 Q73 20TN/YL LEFT DOOR MOTOR HALL EFFECT SIGNAL 18 - - 19 G151 20VT/BR LEFT SLIDING DOOR WAKE UP SIGNAL 20 Z25 20BK/TN GROUND C O E C T O R P I N T 1067 CONNECTOR PINOUTS |
