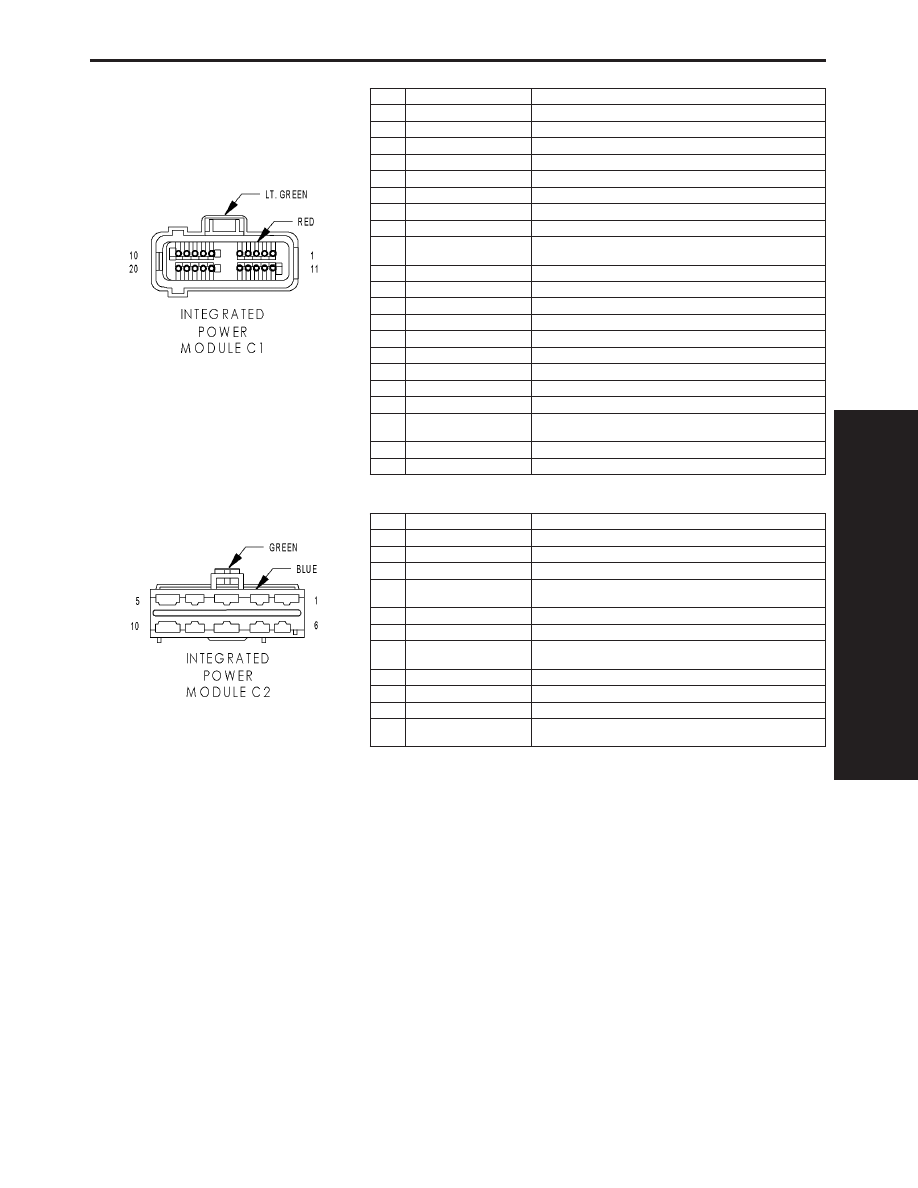

INTEGRATED POWER MODULE C1 CAV CIRCUIT FUNCTION 1 F301 18VT/PK FUSED ACCESSORY RELAY OUTPUT 2 - - 3 - - 4 L43 18WT/DB LEFT LOW BEAM DRIVER 5 Z344 16BK/TN GROUND 6 L34 16WT/GY RIGHT HIGH BEAM DRIVER 7 W1 18BR/TN WASHER FLUID LEVEL SWITCH SENSE 8 L33 18WT/LG LEFT HIGH BEAM DRIVER 9 G31 18VT/LG (EXCEPT AMBIENT TEMPERATURE SENSOR SIGNAL 9 G31 18VT/LG (2.4L) AAT SIGNAL 10 L44 16WT/TN RIGHT LOW BEAM DRIVER 11 F300 18OR/PK FUSED ACCESSORY RELAY OUTPUT 12 - - 13 Z343 18BK/LG GROUND 14 - - 15 L78 18WT/OR FUSED PARK LAMP RELAY OUTPUT (RIGHT) 16 L77 18WT/BR FUSED PARK LAMP RELAY OUTPUT (LEFT) 17 - - 18 G931 18VT/BR (EXCEPT AMBIENT TEMPERATURE SENSOR RETURN 19 W20 18BR/YL REAR WASHER PUMP MOTOR CONTROL 20 W10 18BR FRONT WASHER PUMP MOTOR CONTROL INTEGRATED POWER MODULE C2 CAV CIRCUIT FUNCTION 1 N173 16DB/VT (GAS) RADIATOR FAN RELAY CONTROL 2 V53 12BR/OR (EXPORT) HEADLAMP WASHER RELAY OUTPUT 3 L60 16WT/TN (EXPORT) RIGHT FRONT TURN SIGNAL DRIVER 3 L60 16WT/TN (EXCEPT RIGHT FRONT TURN SIGNAL DRIVER 4 L13 18WT/YL (EXPORT) HEADLAMP ADJUST SIGNAL 5 X2 18DG/OR HORN RELAY OUTPUT 6 L90 18WT/OR (FOG FRONT FOG LAMP RELAY OUTPUT 7 L61 16WT/LG LEFT FRONT TURN SIGNAL DRIVER 8 - - 9 A112 12OR/RD FUSED B(+) 10 L89 18WT/YL (FOG FRONT FOG LAMP RELAY OUTPUT C O E C T O R P I N T 1059 CONNECTOR PINOUTS |
