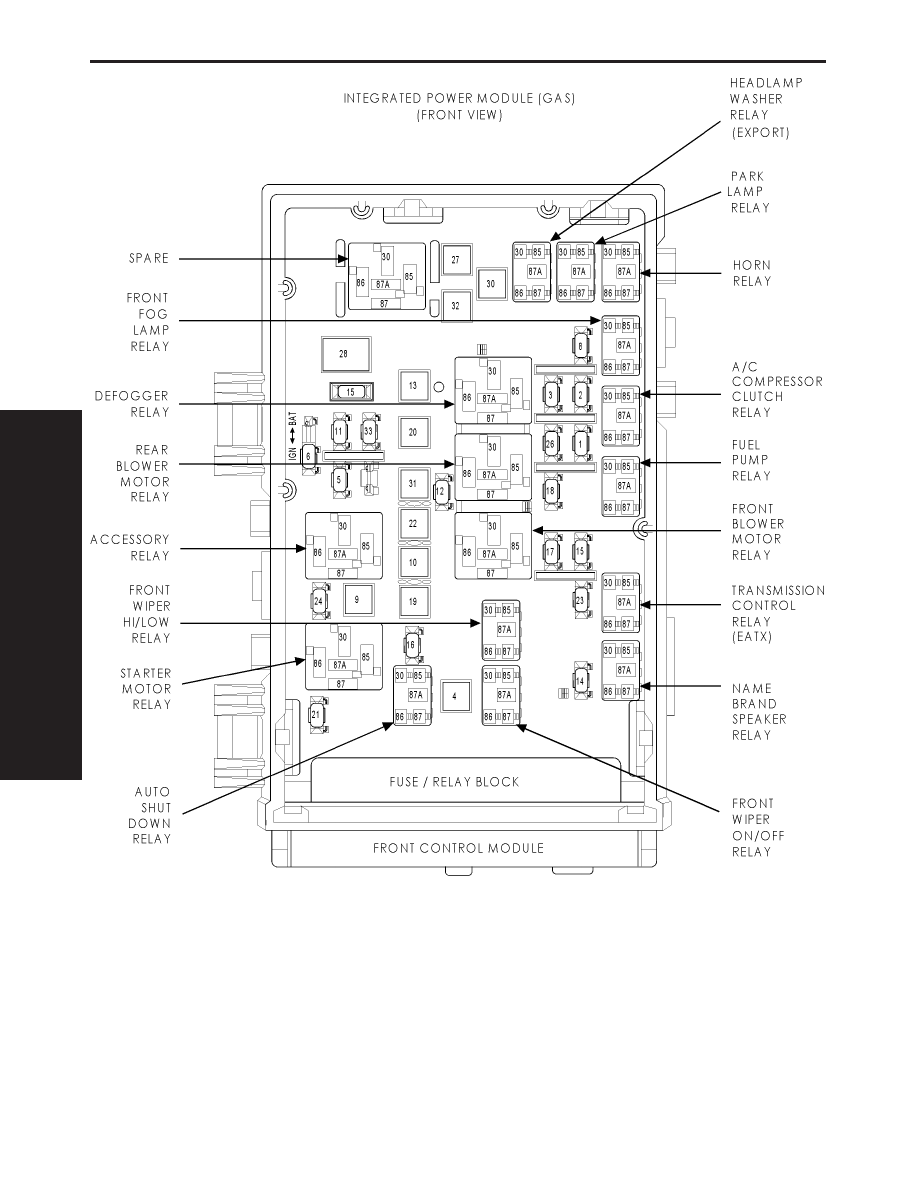

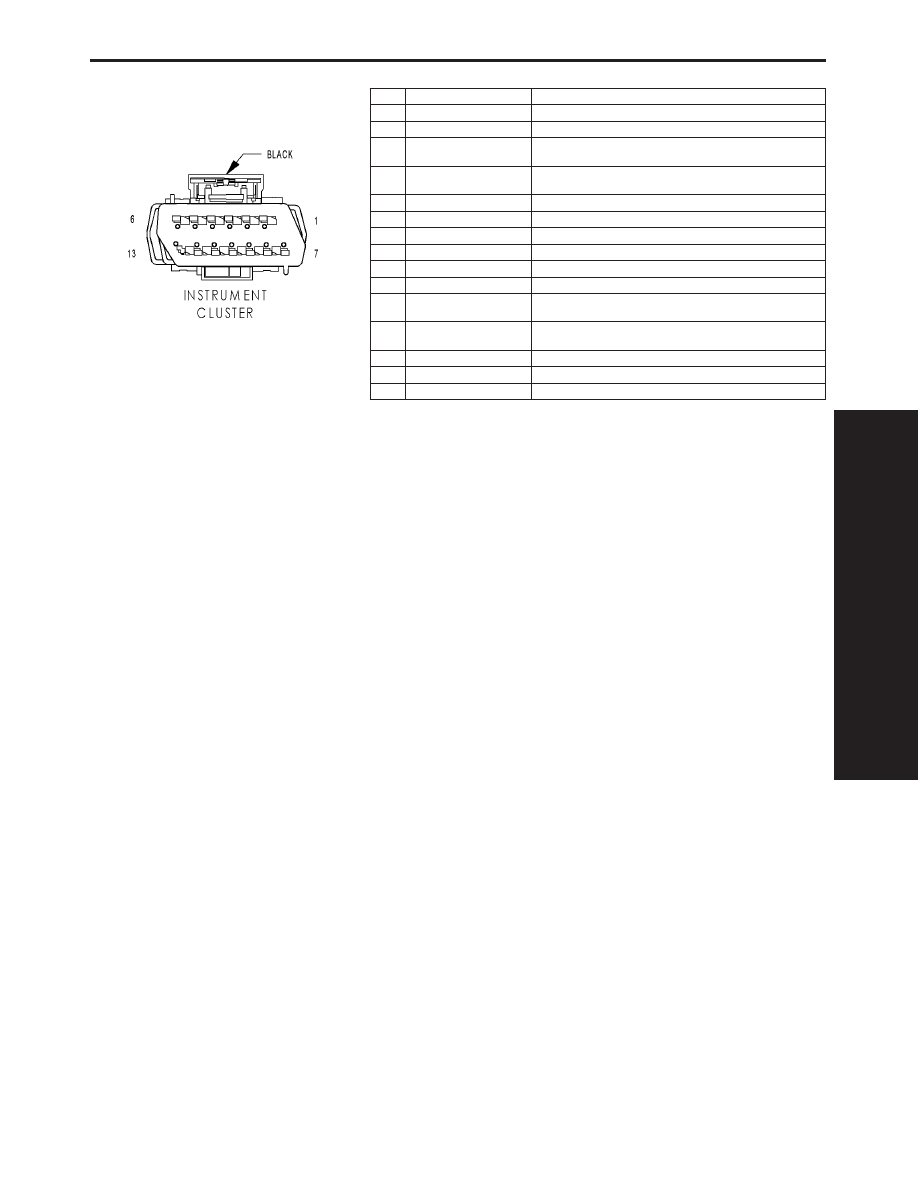

INSTRUMENT CLUSTER CAV CIRCUIT FUNCTION 1 E13 20OR/WT PANEL LAMPS DRIVER 2 L160 20WT/TN (LOWLINE) RIGHT TURN INDICATOR DRIVER 3 G7 20VT/GY (LHD EX- LOW OIL PRESSURE INDICATOR DRIVER 4 G3 20VT/LB (LHD EX- MALFUNCTION INDICATOR LAMP DRIVER 5 L134 20WT/GY (HIGHLINE) HIGH BEAM INDICATOR DRIVER 6 A701 18BR/RD FUSED B(+) (HAZARD) 7 Z108 18BK/LG GROUND 8 L161 20WT/LG (LOWLINE) LEFT TURN INDICATOR DRIVER 9 D25 20WT/VT PCI BUS 10 B25 20DG/WT (RHD) PARK BRAKE SWITCH SENSE 10 B25 18DG/WT (LHD EX- PARK BRAKE SWITCH SENSE 10 B25 16DG/WT (LHD EX- PARK BRAKE SWITCH SENSE 11 G26 20VT/OR CHIME DRIVER 12 G150 20VT/BR INSTRUMENT CLUSTER WAKE UP SENSE 13 Z18 18BK/LB GROUND C O E C T O R P I N T 1055 CONNECTOR PINOUTS |
