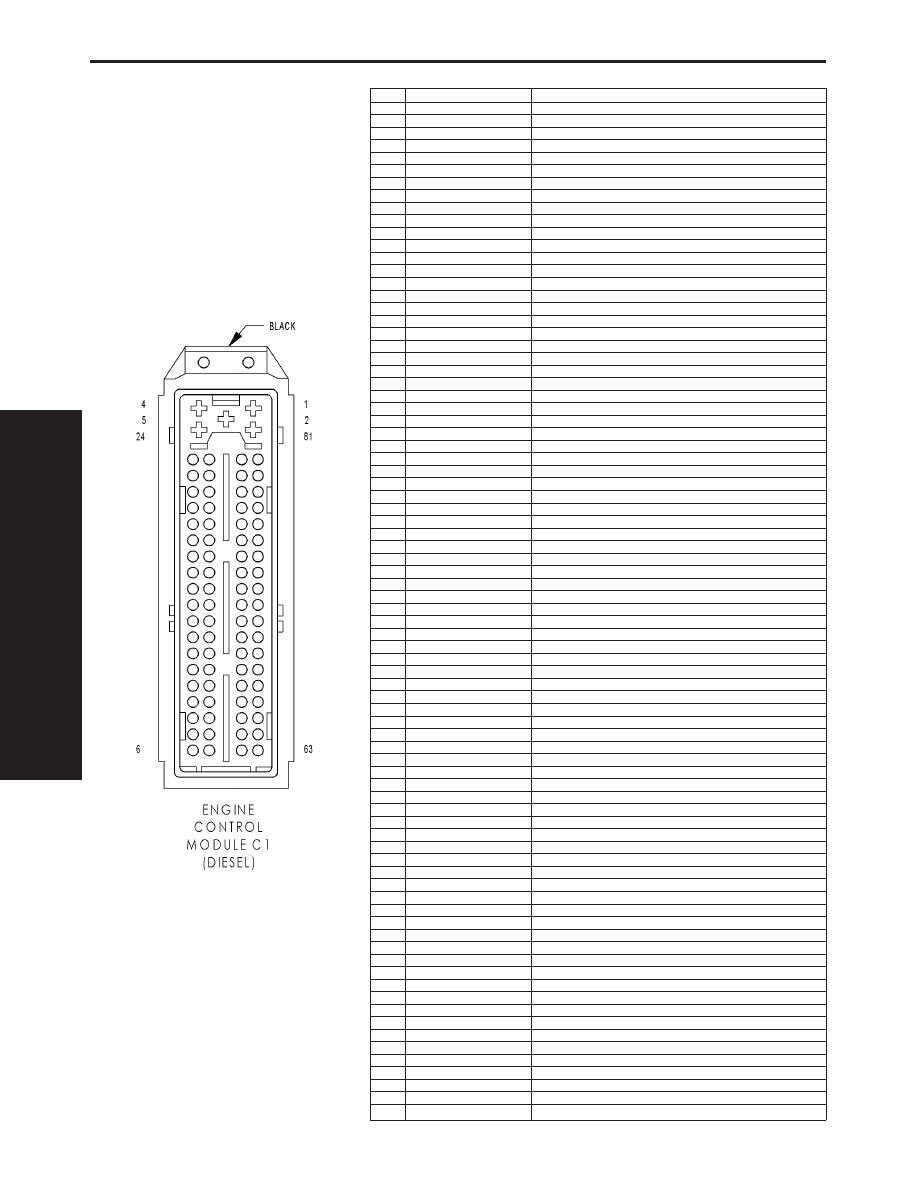

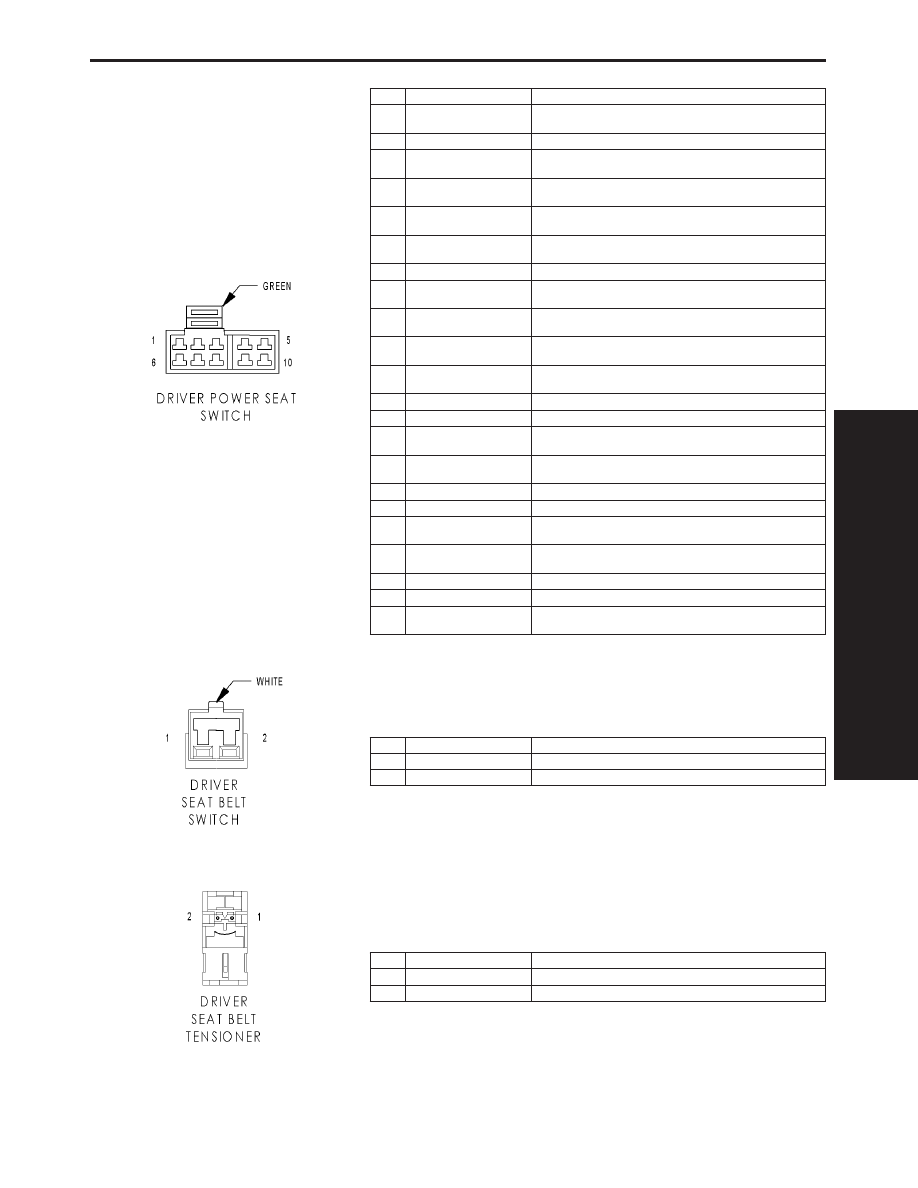

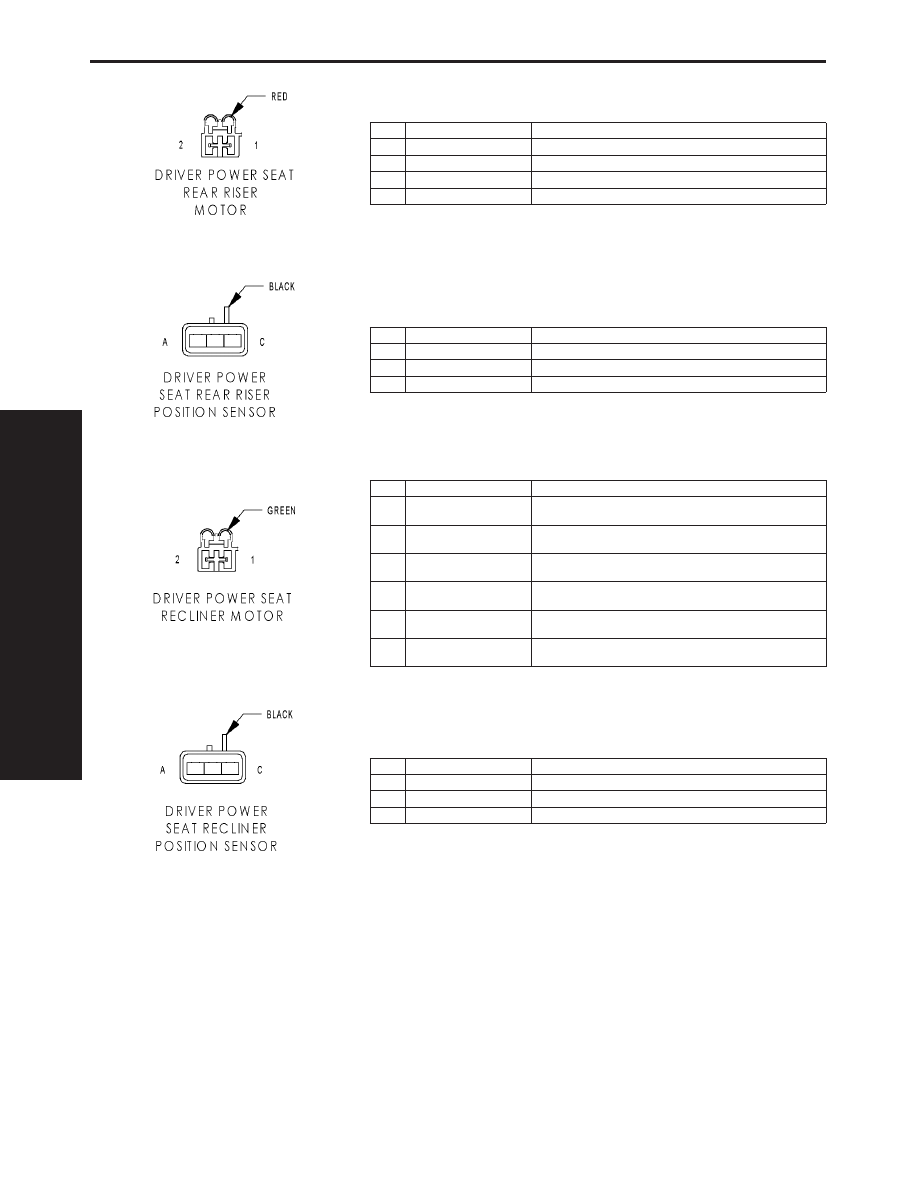

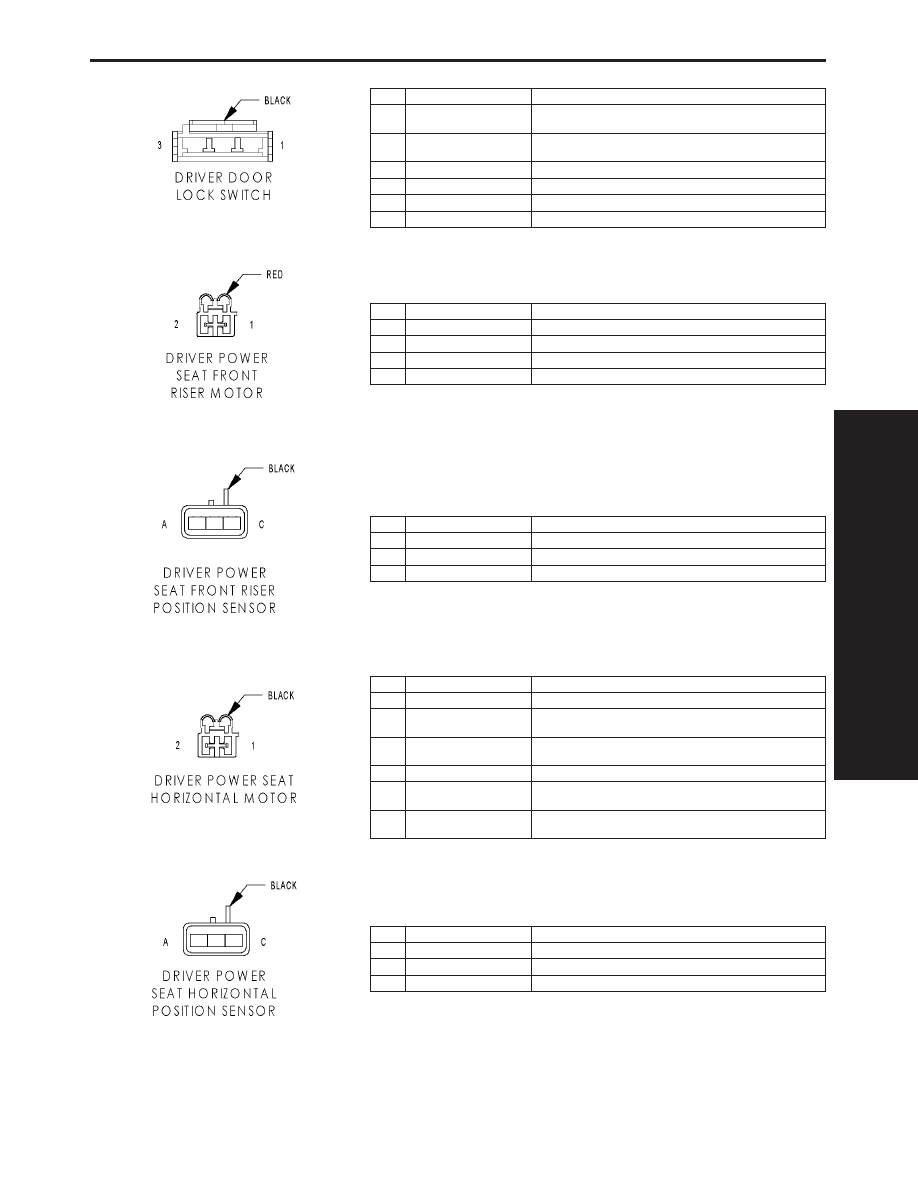

DRIVER DOOR LOCK SWITCH CAV CIRCUIT FUNCTION 1 F304 16WT/PK (POWER FUSED WINDOW CIRCUIT BREAKER OUTPUT 1 F304 16WT/PK (EXCEPT FUSED ACCESSORY RELAY OUTPUT 2 G161 20VT/DG (LHD) LEFT DOOR LOCK SWITCH MUX 2 G160 20VT/LG (RHD) RIGHT DOOR LOCK SWITCH MUX 3 Z461 20BK/DG (LHD) GROUND 3 Z460 20BK/LG (RHD) GROUND DRIVER POWER SEAT FRONT RISER MOTOR CAV CIRCUIT FUNCTION 1 P19 14LG/LB DRIVER FRONT UP SWITCH SENSE 1 P119 14LG/DG (MEMORY) SEAT FRONT UP DRIVER 2 P121 14LG/DB (MEMORY) SEAT FRONT DOWN DRIVER 2 P21 14LG/TN DRIVER FRONT DOWN SWITCH SENSE DRIVER POWER SEAT FRONT RISER POSITION SENSOR CAV CIRCUIT FUNCTION A P28 20LG/BR SEAT POSITION SENSOR GROUND B P26 20LG FRONT RISER POSITION SIGNAL C P29 20LG/WT SEAT SENSOR 5 VOLT SUPPLY DRIVER POWER SEAT HORIZONTAL MOTOR CAV CIRCUIT FUNCTION 1 P17 14LG/DG DRIVER SEAT HORIZONTAL REARWARD SWITCH SENSE 1 P115 14LG (RHD) (MEMO- SEAT HORIZONTAL FORWARD DRIVER 1 P117 14LG/LB (RHD) SEAT HORIZONTAL REARWARD DRIVER 2 P15 14LG/WT DRIVER SEAT HORIZONTAL FORWARD SWITCH SENSE 2 P117 14LG/LB (RHD) SEAT HORIZONTAL REARWARD DRIVER 2 P115 14LG (RHD) (MEMO- SEAT HORIZONTAL FORWARD DRIVER DRIVER POWER SEAT HORIZONTAL POSITION SENSOR CAV CIRCUIT FUNCTION A P29 20LG/WT SEAT SENSOR 5 VOLT SUPPLY B P25 20LG/VT SEAT HORIZONTAL POSITION SIGNAL C P28 20LG/BR SEAT POSITION SENSOR GROUND C O E C T O R P I N T 1047 CONNECTOR PINOUTS |
