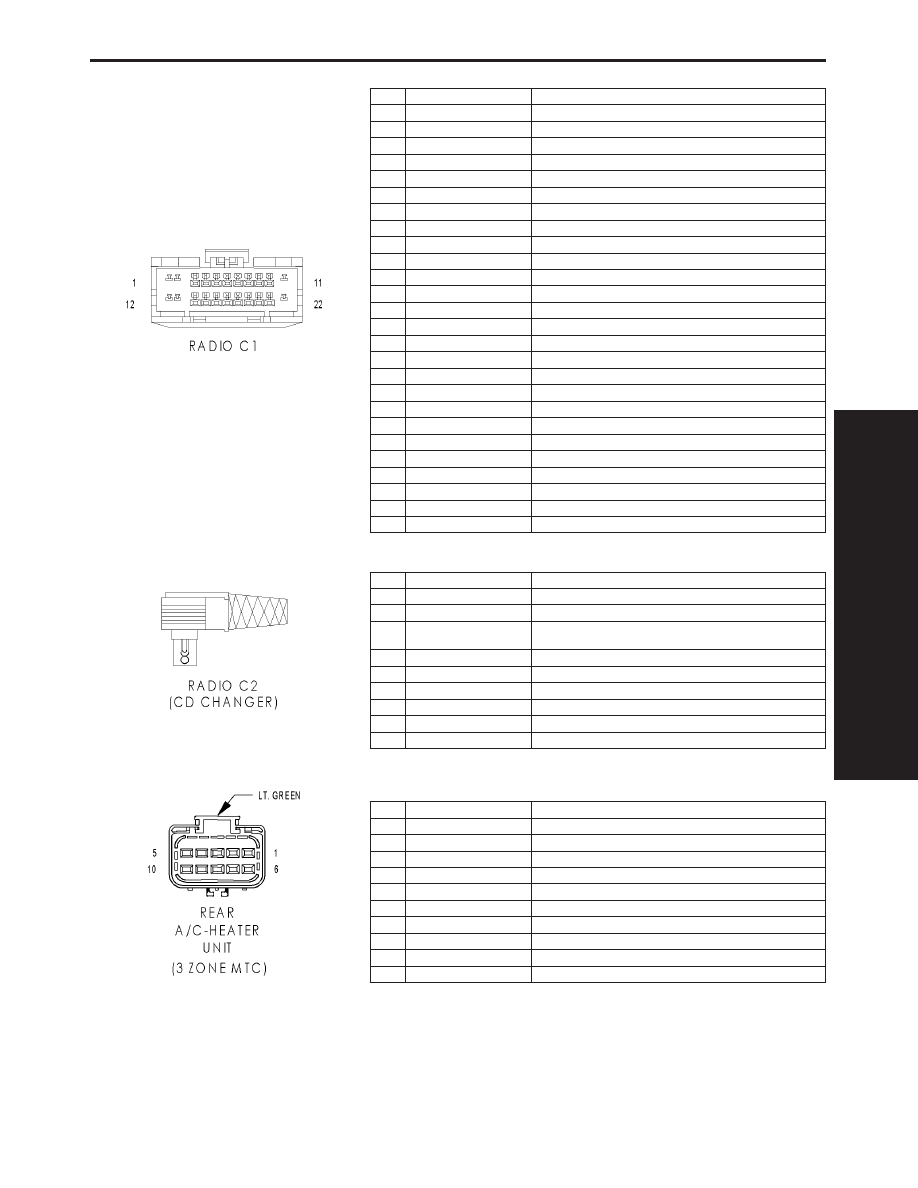

RADIO C1 CAV CIRCUIT FUNCTION 1 A114 16GY/RD FUSED B(+) (I.O.D.) 2 F306 18DB/PK FUSED ACCESSORY RELAY OUTPUT 3 E14 20OR/TN PANEL LAMPS DRIVER 4 - - 5 - - 6 - - 7 X54 20GY (HIGHLINE) RIGHT FRONT SPEAKER (+) 7 X154 20GY/YL (LOWLINE) RIGHT INSTRUMENT PANEL SPEAKER (+) 8 X156 20GY/LB (LOWLINE) RIGHT INSTRUMENT PANEL SPEAKER (-) 8 X56 20GY/BR (HIGHLINE) RIGHT FRONT SPEAKER (-) 9 X55 20DG/BR (HIGHLINE) LEFT FRONT SPEAKER (-) 9 X155 20DG/LB (LOWLINE) LEFT INSTRUMENT PANEL SPEAKER (-) 10 X153 20DG/YL (LOWLINE) LEFT INSTRUMENT PANEL SPEAKER (+) 10 X53 20DG (HIGHLINE) LEFT FRONT SPEAKER (+) 11 Z514 16BK/LG GROUND 12 A114 16GY/RD FUSED B(+) (I.O.D.) 13 X60 20GY/YL RADIO 12 VOLT OUTPUT 14 D25 20WT/VT PCI BUS 15 - - 16 - - 17 - - 18 X51 22DG/DB LEFT REAR SPEAKER (+) 19 X57 22DG/OR LEFT REAR SPEAKER (-) 20 X58 22GY/OR RIGHT REAR SPEAKER (-) 21 X52 22GY/DB RIGHT REAR SPEAKER (+) 22 Z515 16BK GROUND RADIO C2 (CD CHANGER) CAV CIRCUIT FUNCTION 1 X40 20GY/WT AUDIO OUT RIGHT 2 E14 18OR/TN PANEL LAMPS DRIVER 3 D25 20WT/VT (EXCEPT PCI BUS 3 D25 20VT/YL (EXPORT) PCI BUS 4 X112 20RD IGNITION SWITCH OUTPUT 5 X41 20DG/WT AUDIO OUT LEFT 6 Z140 18BK/OR GROUND 7 Z141 18BK/TN GROUND 8 X160 20GY/YL B(+) REAR A/C-HEATER UNIT (3 ZONE MTC) CAV CIRCUIT FUNCTION 1 C53 22LB REAR MODE DOOR DRIVER 2 C154 20LB/OR REAR COMMON DOOR DRIVER 3 C51 12LB/BR FUSED REAR BLOWER MOTOR RELAY OUTPUT 4 C152 16LB/LG REAR BLOWER MOTOR MED 5 C151 18LB/DG REAR BLOWER MOTOR LOW 6 Z135 12BK/LB REAR BLOWER MOTOR HIGH 7 C54 22LB/YL REAR BLEND DOOR DRIVER 8 C154 20LB/OR REAR COMMON DOOR DRIVER 9 - - 10 - - C O E C T O R P I N T 1079 CONNECTOR PINOUTS |
