Chevrolet Lanos / Daewoo Lanos. Руководство по обслуживанию - часть 427





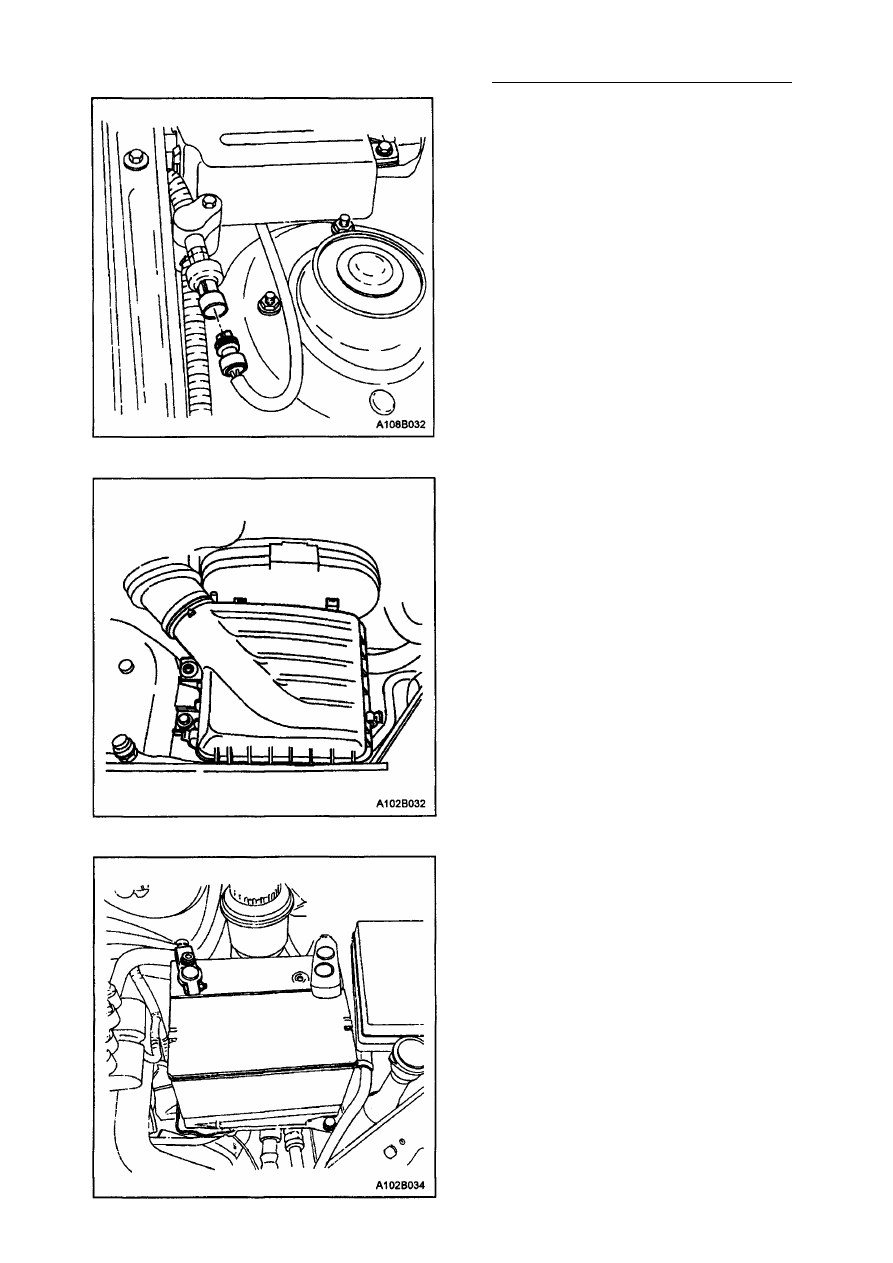

7В - 42 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

6. Установите соединительный блок труб­

ки испарителя к соединительному
блоку трубки конденсора и закрепите

болтом.
Затяжка
Затяните болт крепления соединитель­
ного блока трубки испарителя к соеди­

нительному блоку трубки конденсора с
усилием 12 Н•м,

7. Установите новое уплотнительное

кольцо на трубку испарителя.

8. Наживите гайку на соединительный

блок трубки испарителя к фланцу ис­
парителя.
Затяжка
Затяните гайку соединительного блока

трубки испарителя с усилием 12 Н•м.

5. Установите трубку испарителя в авто­

мобиль.

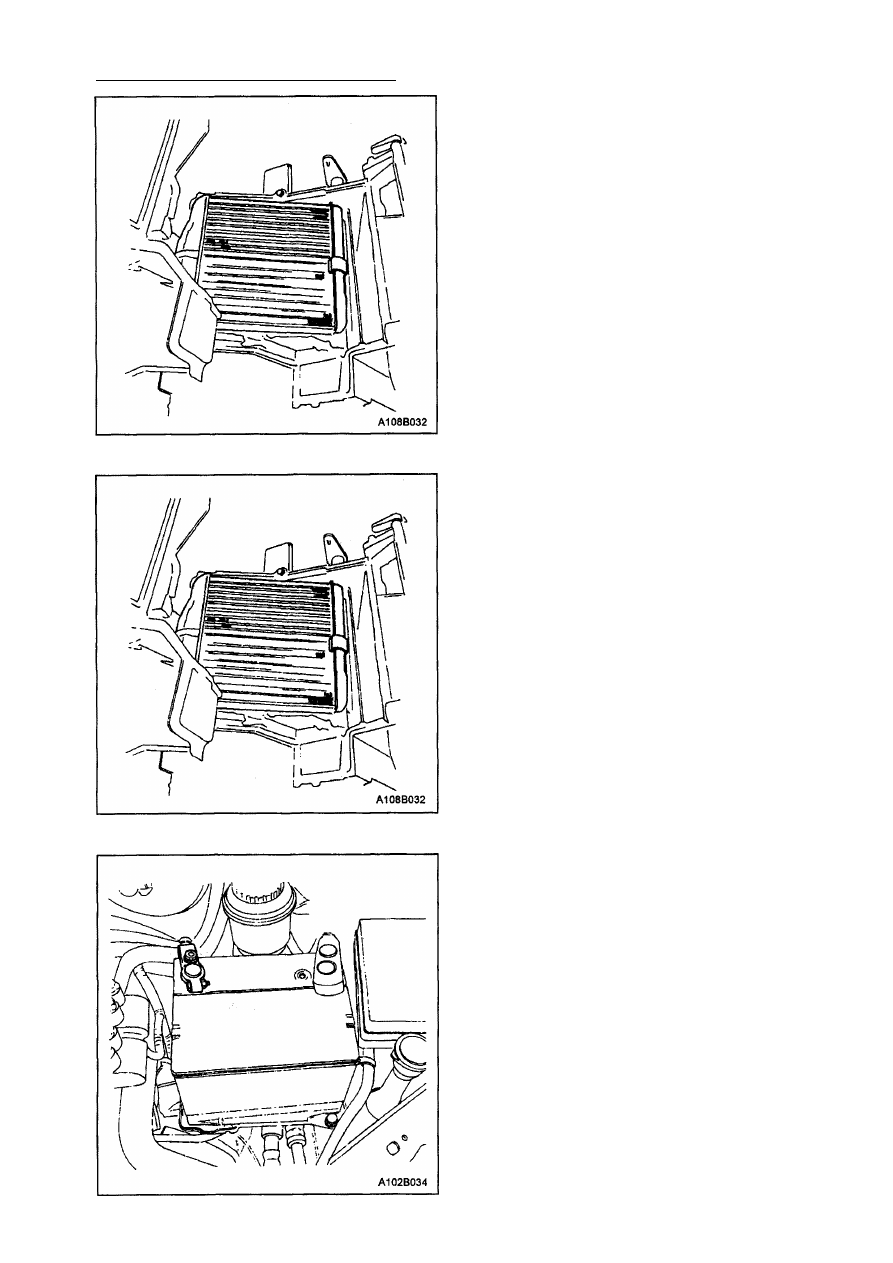

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 43

10. Установите корпусный узел воздушно­

го фильтра с крепежными болтами.

Затяжка

Затяните болты крепления корпусно­
го узла воздушного фильтра с усили­
ем 12 Н•м.

11. Подсоедините отрицательный провод

батареи.

12. Откачайте и перезаправьте систему

В.К. См. главу "Процедуры слива, до­
бавления масла, откачки и заправки
системы В.К." в этом разделе.

ШЛАНГИ ОТОПИТЕЛЯ

Чтобы снять шланги отопителя, см.
Раздел 7А, "Системы обогрева и вен­
тиляции".

РАДИАТОР ОТОПИТЕЛЯ

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Снимите узел крепления приборной

панели. См. Раздел 9Е, "Контрольно
измерительные приборы и др. вспо­
могательное оборудования".

3. Снимите корпусный узел "отопителя/

распределения воздуха". См. главу

"Корпусный узел отопителя / расп­

ределения воздуха" в этом разделе.

9. Подсоедините колодку к датчику дав­

ления.

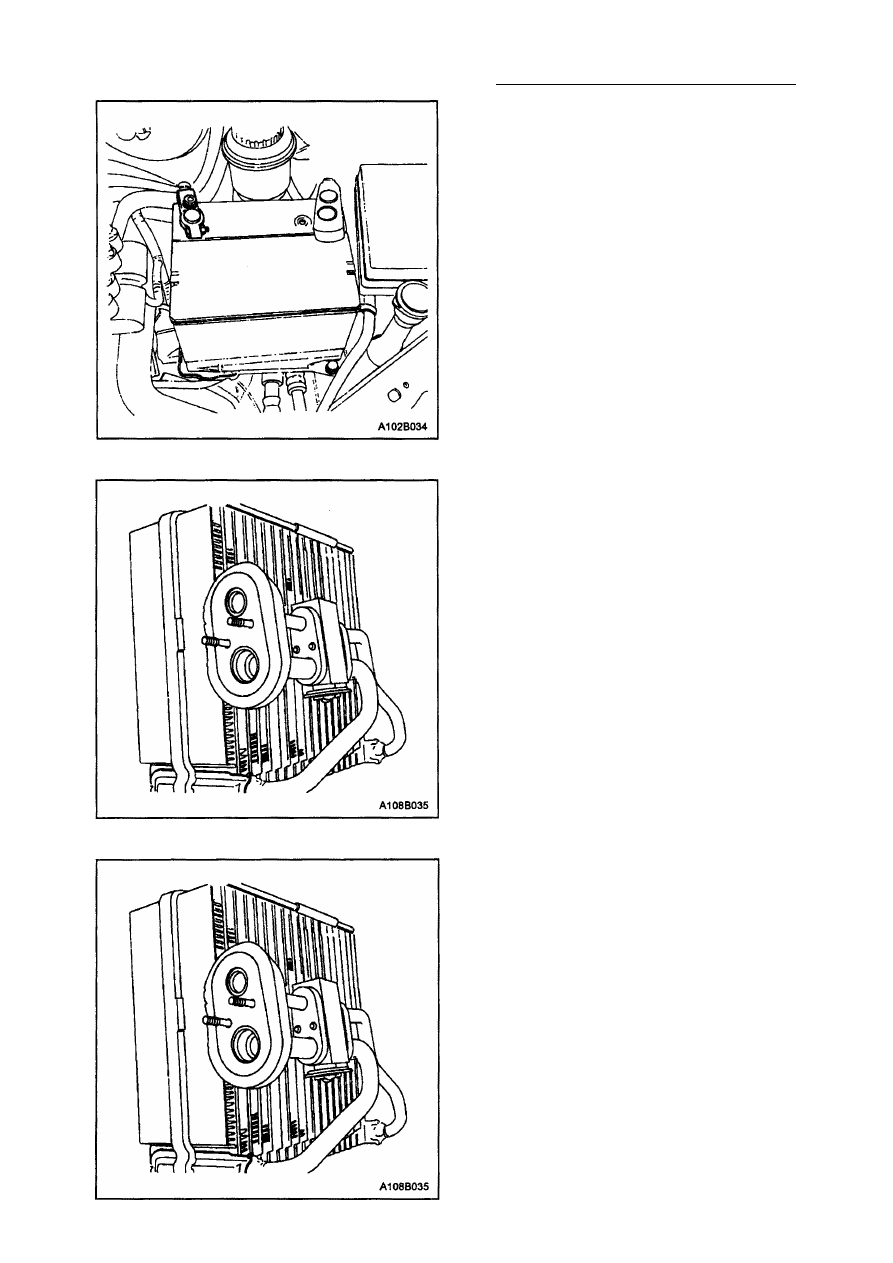

7В-44 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

Примечание: Обращайтесь с корпусом

осторожно во избежание повреждения

рычагов.

4. Снимите радиатор отопителя с корпус­

ного "отопителя / распределения воз­

духа".

Процедура установки

1. Установите радиатор отопителя в кор­

пусный узел "отопителя / распределе­
ния воздуха".

2. Установите корпусный узел "отопите­

ля /распределения воздуха". См. главу

"Корпусный узел отопителя / расп­

ределения воздуха" в этом раздела.

3. Установите узел крепления приборной

панели. См. Раздел 9Е, "Контрольно
измерительные приборы и др. вспо­
могательное оборудование".

4. Наполните охладительную систему.

См. раздел 1D, "Система охлаждения
двигателя".

5. Соедините отрицательный провод ба­

тареи.

6. Отключите и заправьте систему В.К.

См. главу "Процедуры слива, добав­
ления масла, откачки и заправки сис­
темы В.К." в этом разделе.

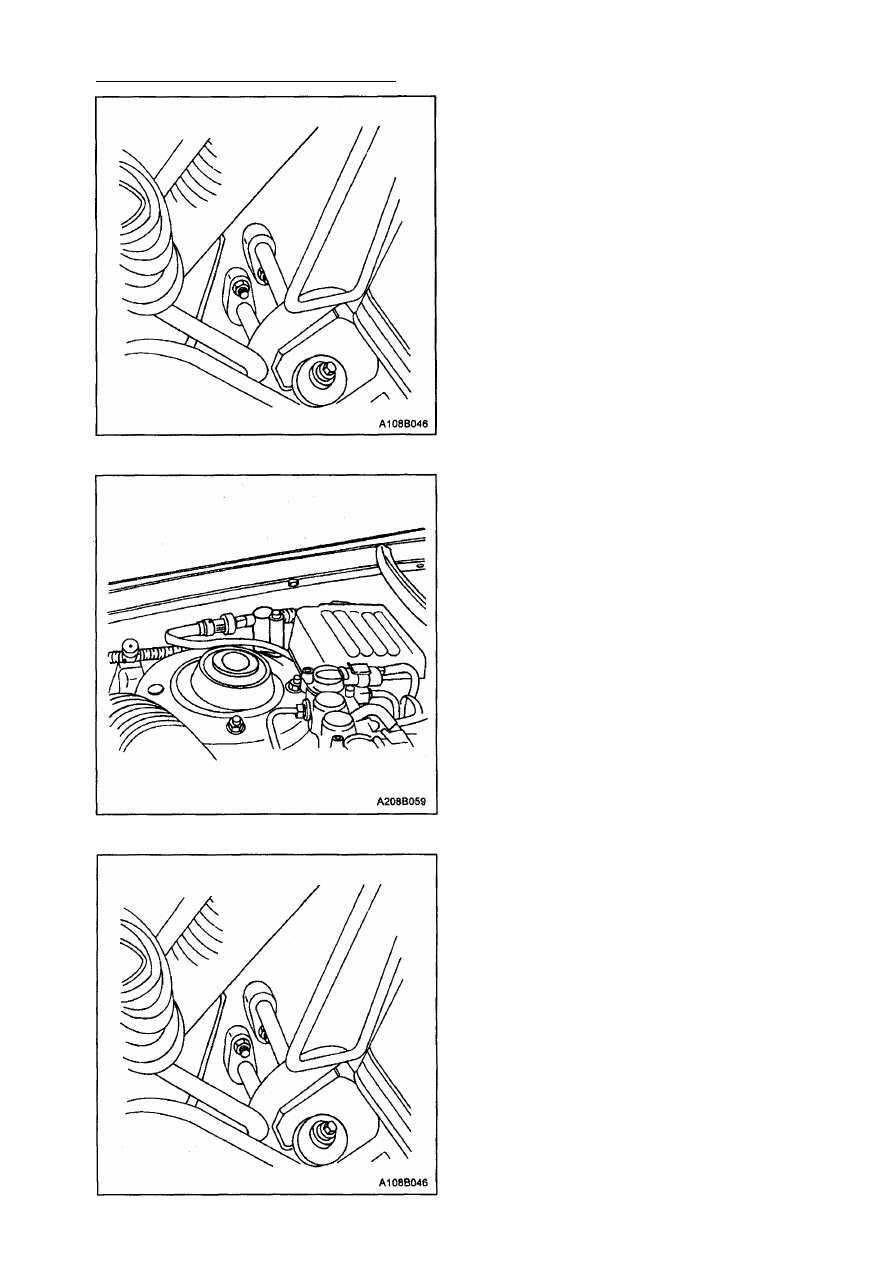

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 45

РАДИАТОР ИСПАРИТЕЛЯ

Процедура установки

1. Отсоедините отрицательный провод

батареи.

2. Снимите узел крепления приборной

панели. См. Раздел 9Е, "Контрольно
измерительные приборы и др. вспомо­
гательное оборудование".

Примечание: Обращайтесь с корпусом

осторожно во избежание повреждения
рычажного механизма привода двери.
3. Снимите корпусный узел "отопителя /

распределения воздуха". См. главу

"Корпусный узел отопителя / расп­

ределения воздуха" в этом разделе.

4. Открутите винты крепления крышки

корпуса и испарителя.

5. Снимите крышку.
6. Вытяните вверх фланцевую опорную

плиту, чтобы облегчить снятие испари­

теля.

7. Снимите испаритель с корпуса.

Процедура установки

1. Установите новые уплотнительные

кольца на трубки испарителя.

2. Установите радиатор испарителя в кор­

пус. Отцентрируйте фланец испари­

теля в отверстии корпуса.
