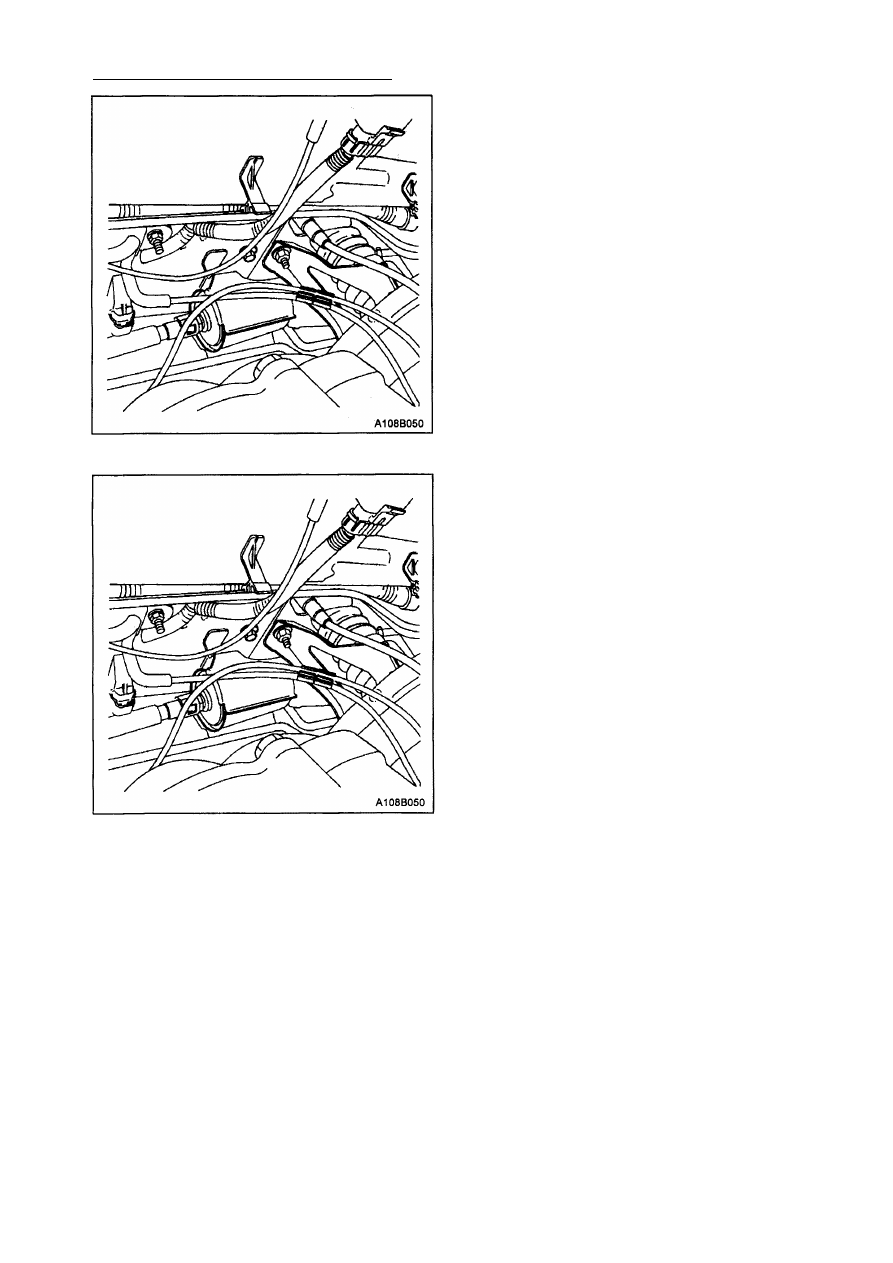

7В - 38 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

12. Обеспечьте себе вспомогательную

опору корпуса "отопителя / распре­

деления воздуха" изнутри машины и,

работая со стороны отсека двигателя,
снимите винт, который крепит корпус­
ный узел к топливному фильтру, и два
винта, которые крепят корпусный узел
к теплоизоляционной перегородке у
соединительного блока испарителя.

Примечание: Обращайтесь с корпусом
осторожно, чтобы не повредить рабочий
рычажный механизм механической ры­
чажной заслонки.

13. Снимите корпусный узел "отопителя

/распределения воздуха" с автомо­
биля.

Процедура установки

1. Прочистите поверхности под уплотни-

тельные кольца от грязи.

2. Установите два новых уплотнитель-

ных кольца в шланг всасывания В.К. и

жидкостную трубку испарителя у теп­
лоизоляционной перегородки в дви­

гательном отсеке. Учтите, что доступ

для автомобилей, оснащенных АБС,

обеспечивается через крышку смот­
рового люка рычага управления ниши
правого колеса. Для автомобилей, не
оснащенных АБС, доступ обеспечи­
вается сверху трубок у теплоизоля­
ционной перегородки.

Примечание: Удостоверьтесь, что труб­
ки радиатора отопителя не касаются
стенки отверстия в теплоизоляционной
перегородке, иначе они могут быть пов­
реждены.
3. Установите корпус "отопителя / расп­

ределения воздуха" в автомобиль.

4. Медленно поднимите корпус "отопи­

теля / распределения воздуха" на его

место. Корпус должен быть удержан в
этом положении, пока первые три
винта устанавливаются и затягивают­
ся со стороны отсека двигателя.

5. Установите два винта на соединитель­

ном блоке испарителя и один винт на

топливный фильтр через теплоизо­
ляционную перегородку со стороны

отсека двигателя.
Затяжка
Затяните винты корпуса "отопителя
/распределения воздуха" с крутящим

моментом 8 Н•м.

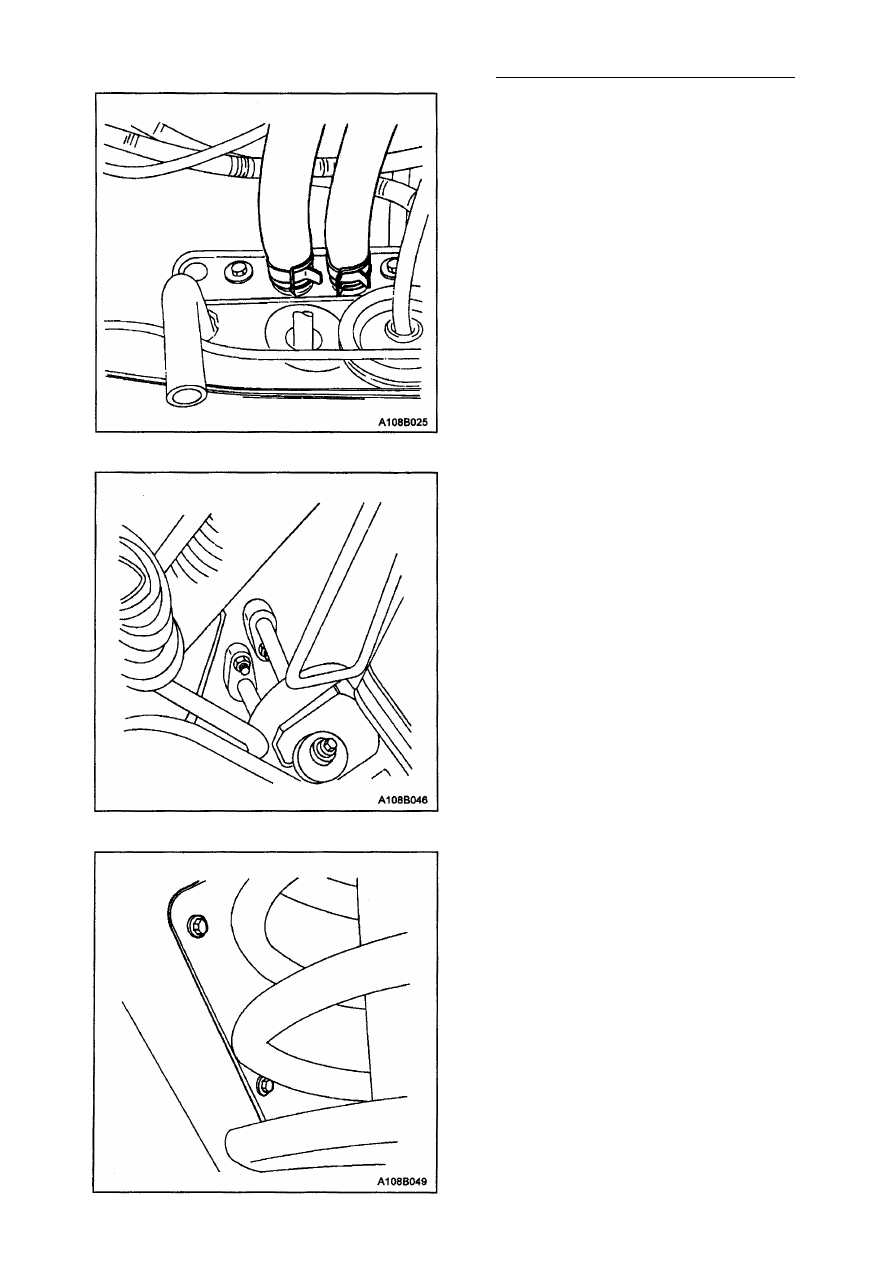

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 39

6. Приподнимите и хорошо зафиксируй­

те автомобиль и установите два вин­
та, которые крепят корпус "отопителя /

распределения воздуха" на обеих сто­
ронах трубок радиатора отопителя.
Затяжка
Затяните винты корпуса "отопителя /
распределения воздуха", прилагая
крутящий момент 8 Н•м.

7. Подсоедините два шланга отопителя

к трубкам радиатора отопителя.

8. Задвиньте зажимы шлангов отопителя

на свои места.

9. Установите шланг дренажной трубки

конденсации корпуса.

10. Опустите автомобиль.
11. Установите шланг всасывания В.К. и

жидкостные трубки испарителя на

винты соединительного блока испа­
рителя.

Затяжка
Затяните гайки крепления трубок ис­

парителя и соединительного блока
шланга всасывания, прилагая крутя­
щий момент 12 Н•м.

12. Для автомобилей с левосторонним

управлением, оснащенных АБС,
выполните следующие процедуры:

12.1. Установите крышку смотрового

люка рычага управления.

12.2. Установите переднее колесо.

См. раздел 2Е, "Шины и колеса".

13. Установите узел крепления приборной

панели. См. раздел 9Е "Контрольно
измерительные приборы и др.
вспомогательное оборудование".

14. Подсоедините отрицательный провод

батареи.

15. Отключите и заправьте систему В.К.

См. главу "Процедуры слива, добав­

ления масла, откачки и заправки

системы В.К." в этом разделе.

16. Заполните охладительную систему.

См. раздел 1D, "Система охлаждения
двигателя".

17. Включите управление ОВК, чтобы про­

верить правильное функционирова­
ние системы обогрева и охлаждения.

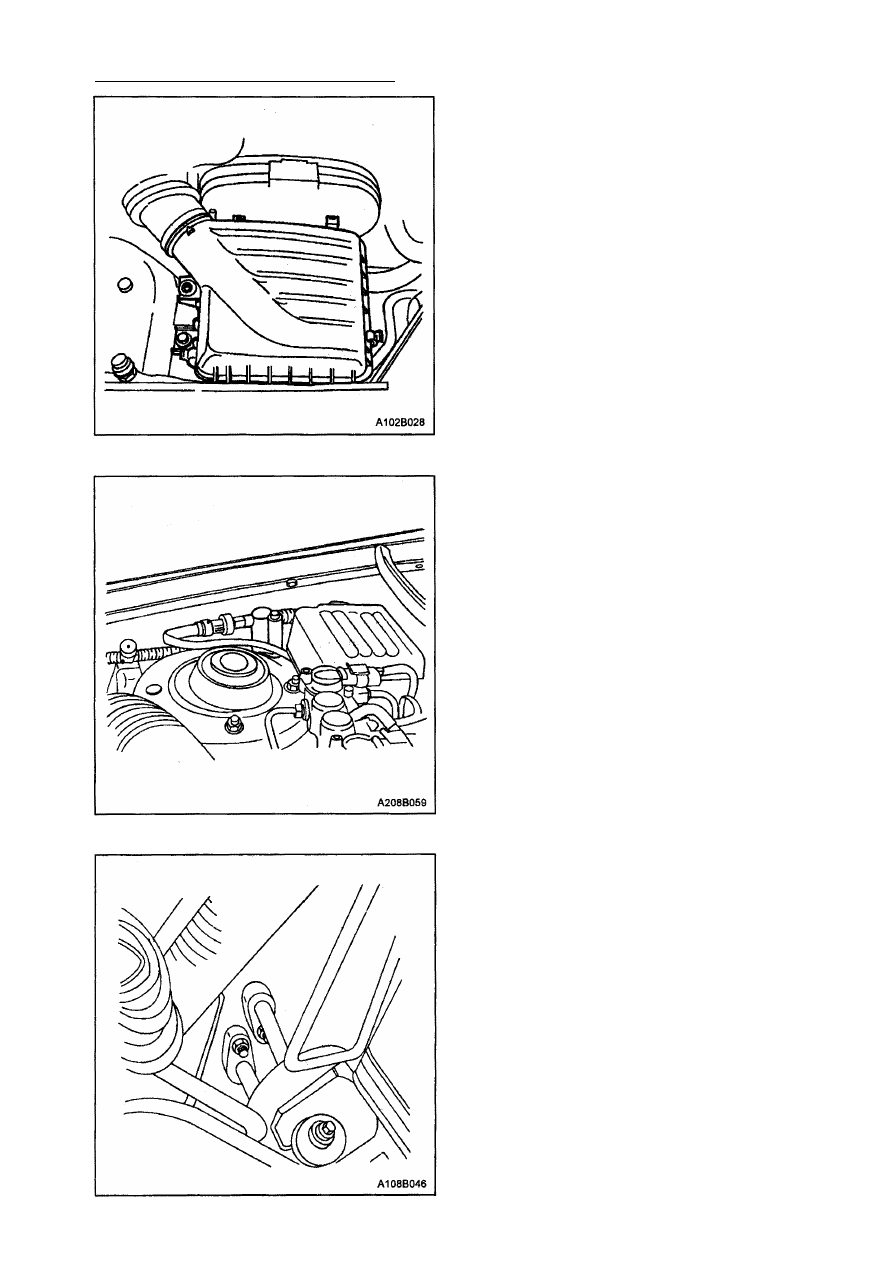

7В - 40 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

ТРУБОПРОВОД ВЫСОКОГО

ДАВЛЕНИЯ В.К.

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Восстановите охладитель. См. главу

"Процедуры слива, добавления масла,

откачки и заправки системы В.К." в
этом разделе.

3. Открутите болты корпусного узла воз­

душного фильтра.

4. Открутите болты крепления соедини­

тельного блока жидкостных трубок

испарителя к соединительному блоку
конденсора и разъедините эти трубки.

5. Открутите гайку крепления соедини­

тельного блока испарителя к отверс­
тию на теплоизоляционной перегород­

ке.

6. Закупорьте отверстие трубки испари­

теля во избежание загрязнения.

7. Снимите трубку испарителя с машины.

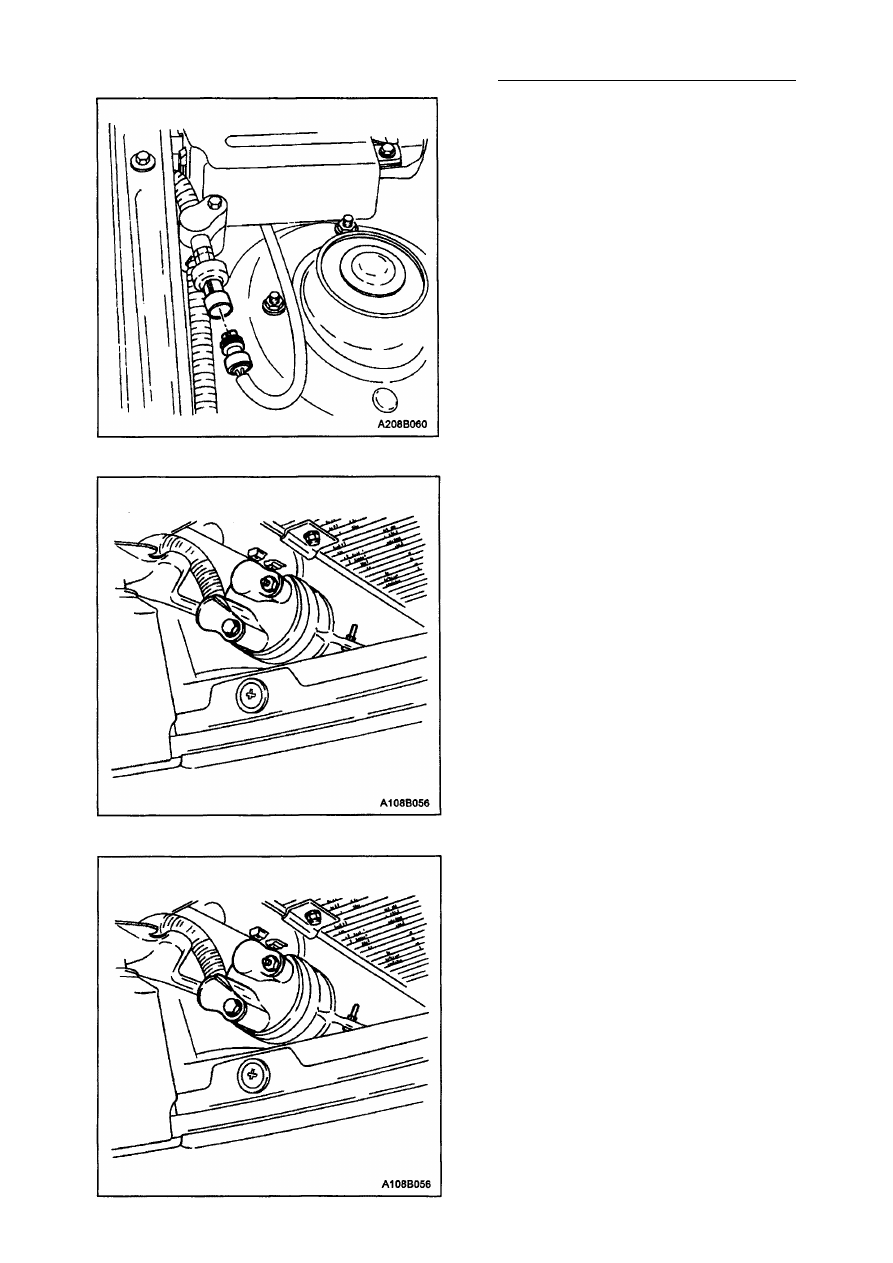

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 41

9. Открутите болт крепления соедини­

тельного блока трубки конденсора к ре­
сиверу сушителя.

10. Вытащите трубку конденсора с автомо­

биля.

11. Закупорьте отверстие ресивера суши­

теля во избежание загрязнения.

Процедура установки

1. Установите секцию трубопровода кон­

денсора в автомобиль.

2. Установите новое уплотнительное

кольцо на соединительный блок у ре­
сивера сушителя.

3. Установите новое уплотнительное коль­

цо к уплотнительному блоку дисковой

трубки испарителя у конденсора.

4. Наживите болт крепления соедини­

тельного блока трубки конденсора к

ресиверу сушителя.
Затяжка
Затяните болт крепления соедини­

тельного блока трубки конденсора к

ресиверу сушителя, прилагая крутя­
щий момент 12 Н•м.

8. Отсоедините колодку отдатчика давле­

ния.
