7В - 34 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

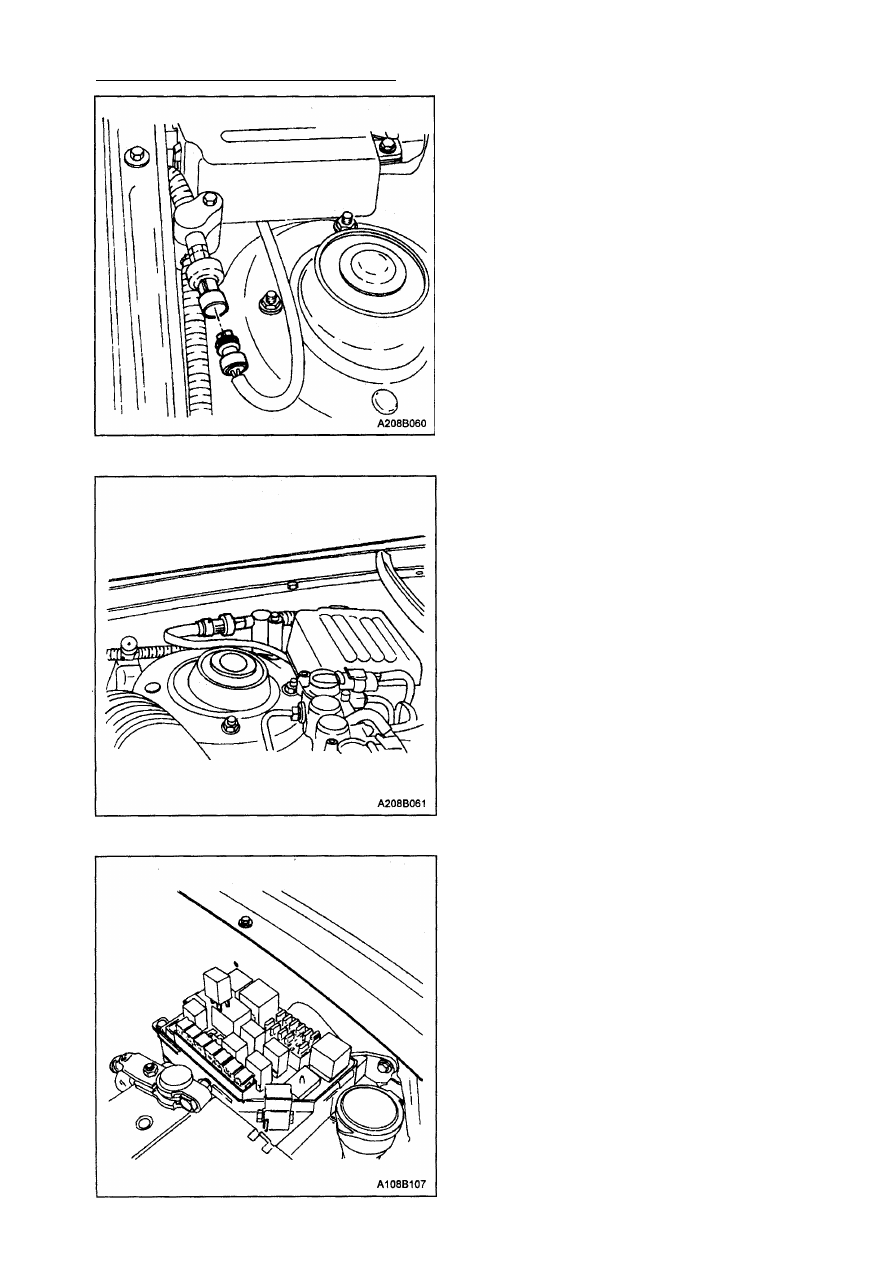

ДАТЧИК ДАВЛЕНИЯ В.К.

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Освободите стопор колодки и вытяни­

те соединительный провод датчика
давления системы В.К.

3. Одним гаечным ключом держите бо­

бышку трубопроводного фитинга, а

другим ключом выкрутите датчик дав­
ления В.К.

4. Снимите уплотнительное кольцо.

Процедура установки

1. Установите новое уплотнительное

кольцо на датчик давления В.К..

2. Установите датчик давления В.К. (по­

казано для левостороннего управле­
ния, для правостороннего - аналогич­
но).
Затяжка
Затяните датчик давления (используя

два гаечных ключа) с крутящим момен­
том с усилием 8,1 Н•м.

3. Установите колодку проводов.

4. Подсоедините отрицательный провод

батареи.

РЕЛЕ КОМПРЕССОРА В.К.

Процедура снятия
1. Отсоедините отрицательный провод

батареи.

2. Реле установлено в коробке соедине­

ний плавких предохранителей в отсеке

двигателя на левой стороне.

3. Вытяните реле из гнезда.

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 35

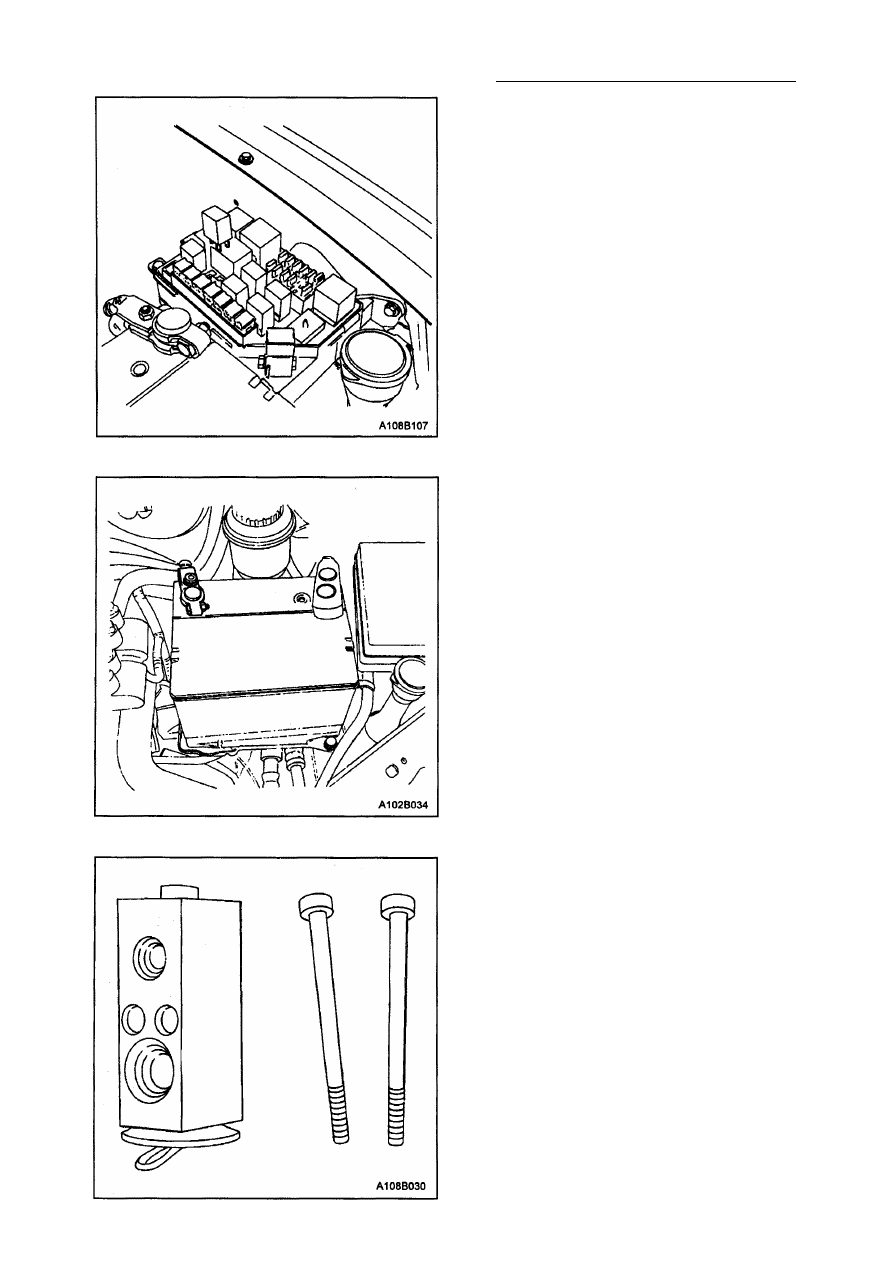

Процедура установки
1. Совместите выводные контакты реле с

гнездом основанием.

2. Вставьте реле в основание, пока оно не

сядет на место.

3. Подсоедините отрицательный провод

батареи.

ПЕРЕПУСКНОЙ КЛАПАН В.К.

Процедура установки

1. Отсоедините отрицательный провод

батареи.

2. Восстановите охладитель. См. главу

"Процедуры слива, добавления масла,

откачки и заправки системы В. К. "в
этом разделе.

3. Снимите узел крепления приборной

панели. См. раздел 9Е "Контрольно
измерительные приборы / Информа­
ция водителю".

4. Снимите корпусный узел "отопитель /

распределение воздуха". См. главу

"Корпусный узел отопителя /распре­

деление воздуха".

5. Удалите испаритель. См. главу "Радиа­

тор испарителя"в этом разделе.

6. Открутите болты крепления распреде­

лительного блока перепускного клапа­

на.

7. Снимите перепускной клапан.

ТВ - 36 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

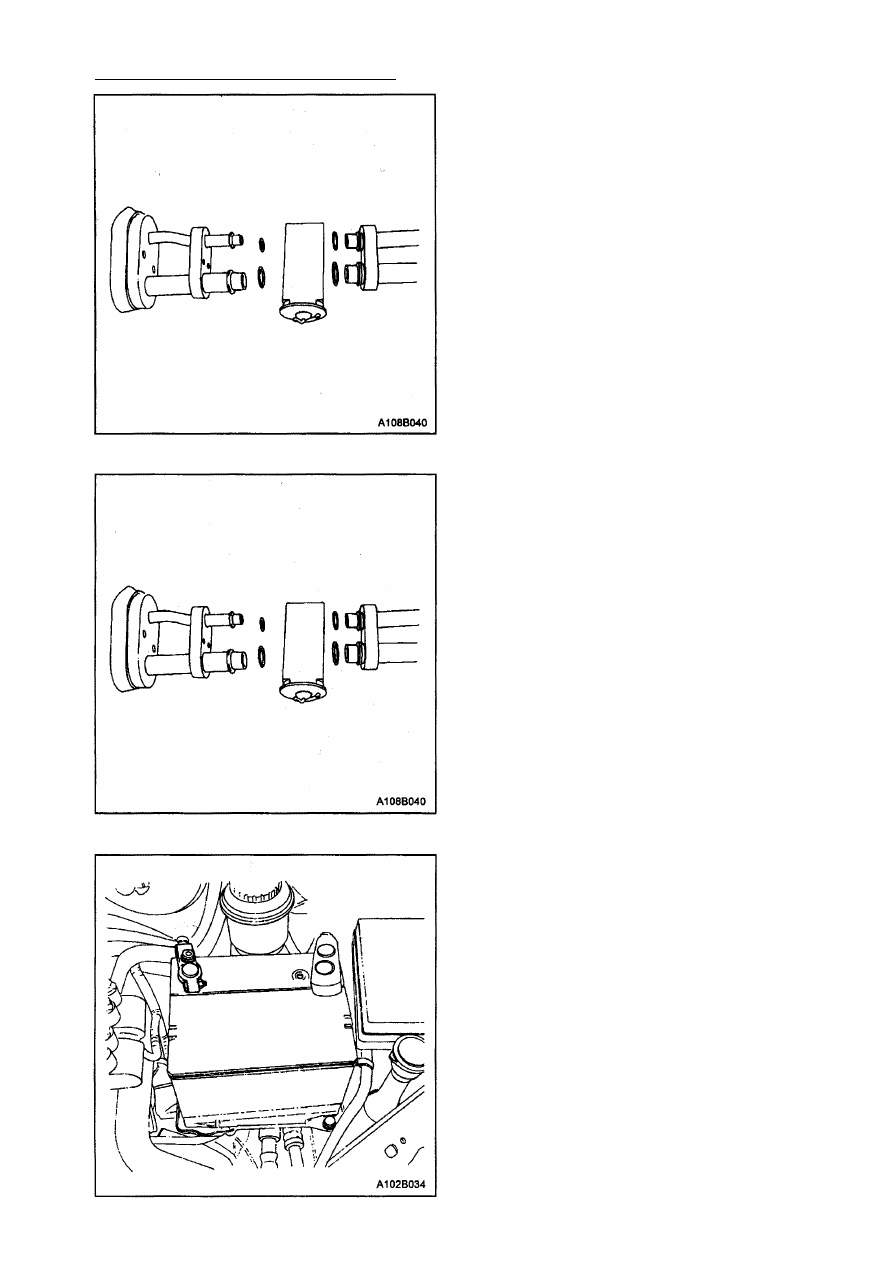

Процедура установки

1. Прочистите зоны установки уплотни-

тельных колец от пыли и загрязнения.

2. Установите новые уплотнительные ко­

льца на трубках испарителя.

3. Установите новый перепускной клапан

на трубках испарителя.

4. Установите болты крепления перепуск­

ного клапана.

Затяжка

Затяните болты крепления перепуск­
ного клапана с крутящим моментом

12 Н•м.

5. Установите испаритель в корпус нагре­

вателя / распределения воздуха. См.
главу "Радиатор испарителя" в этом

разделе.

6. Установите корпусный узел отопителя /

распределения воздуха. См. главу

"Корпусный узел отопителя / расп­

ределения воздуха" в этом разделе.

7. Установите узел крепления приборной

панели. См. раздел 9Е, "Контрольно
измерительные приборы и другое
вспомогательное оборудование ".

8. Подсоедините отрицательный провод

батареи.

9. Отключите и перезаправьте систему

В.К. См. главу "Процедура слива, до­
бавления масла, откачки и заправки
системы В.К." в этом разделе.

8. Снимите уплотнительное кольцо.

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 37

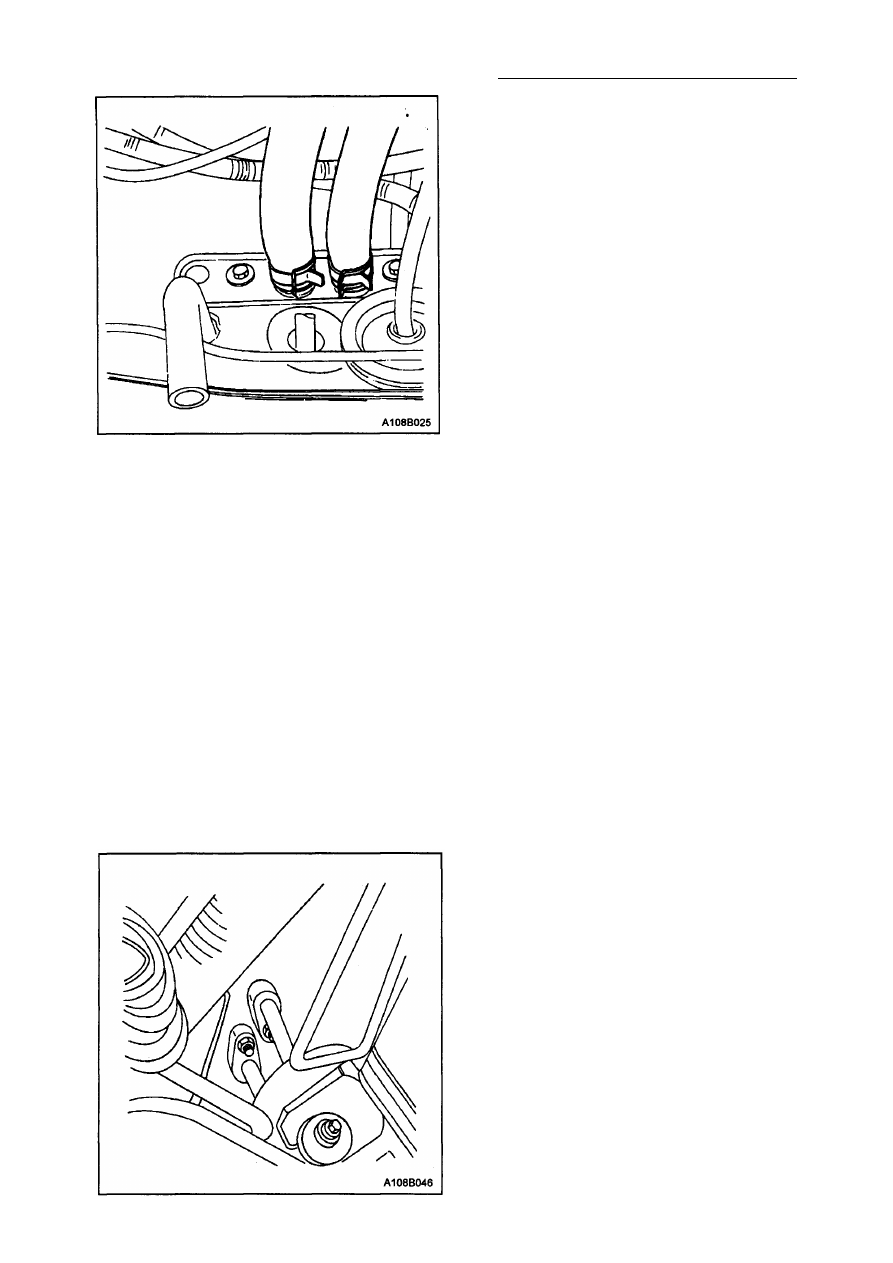

КОРПУСНЫЙ УЗЕЛ ОТОПИТЕЛЯ/
РАСПРЕДЕЛЕНИЯ ВОЗДУХА

Процедура установки
1. Отсоедините отрицательный провод

батареи.

2. Снимите узел крепления приборной

панели. См. раздел 9Е "Контрольно -

измерительные приборы и др. вспо­

могательное оборудование".

3. Слейте жидкость из системы охлажде­

ния. См. раздел 1D, "Система охлаж­
дения двигателя".

4. Восстановите охладитель. См. главу

"Процедура слива, добавления масла,

откачки и заправки системы В.К." в

этом разделе.

5. Приподнимите автомобиль и зафикси­

руйте его как следует.

6. Прижмите зажимы шланга отопителя к

теплоизоляционной перегородке и
сдвиньте зажимы в направлении
двигателя.

7. Снимите два шланга отопителя с двух

трубопроводов и теплоизоляционной

перегородки.

8. Прокрутите шланг дренажа конденса­

ции и выдерните его.

9. Открутите два винта, по одной на каж­

дой стороне трубопроводов радиато­

ра отопителя, которые крепят корпус
"отопителя / распределителя воздуха" к

теплоизоляционной перегородке.

10. Опустите автомобиль.
11. Открутите гайки, которые крепят шланг

всасывания В.К. и блок трубок испа­
рителя жидкости к теплоизоляционной
перегородке. Для автомобилей с пра­
восторонним управлением и без АБС
Вы можете добраться к ним сверху.
Чтобы добраться к ним на автомобилях
с левосторонним управлением, осна­
щенных АБС, выполните следующие
шаги:

11.1. Снимите переднее колесо, рядом

с соединительными блоками.

11.2. Снимите крышку смотрового лю­

ка рычага управления.

11.3. Дотянитесь через отверстие к

рычагу управления, чтобы снять
шланг всасывания В.К. и жид­
костную трубку с блока соедине­
ния испарителя.
