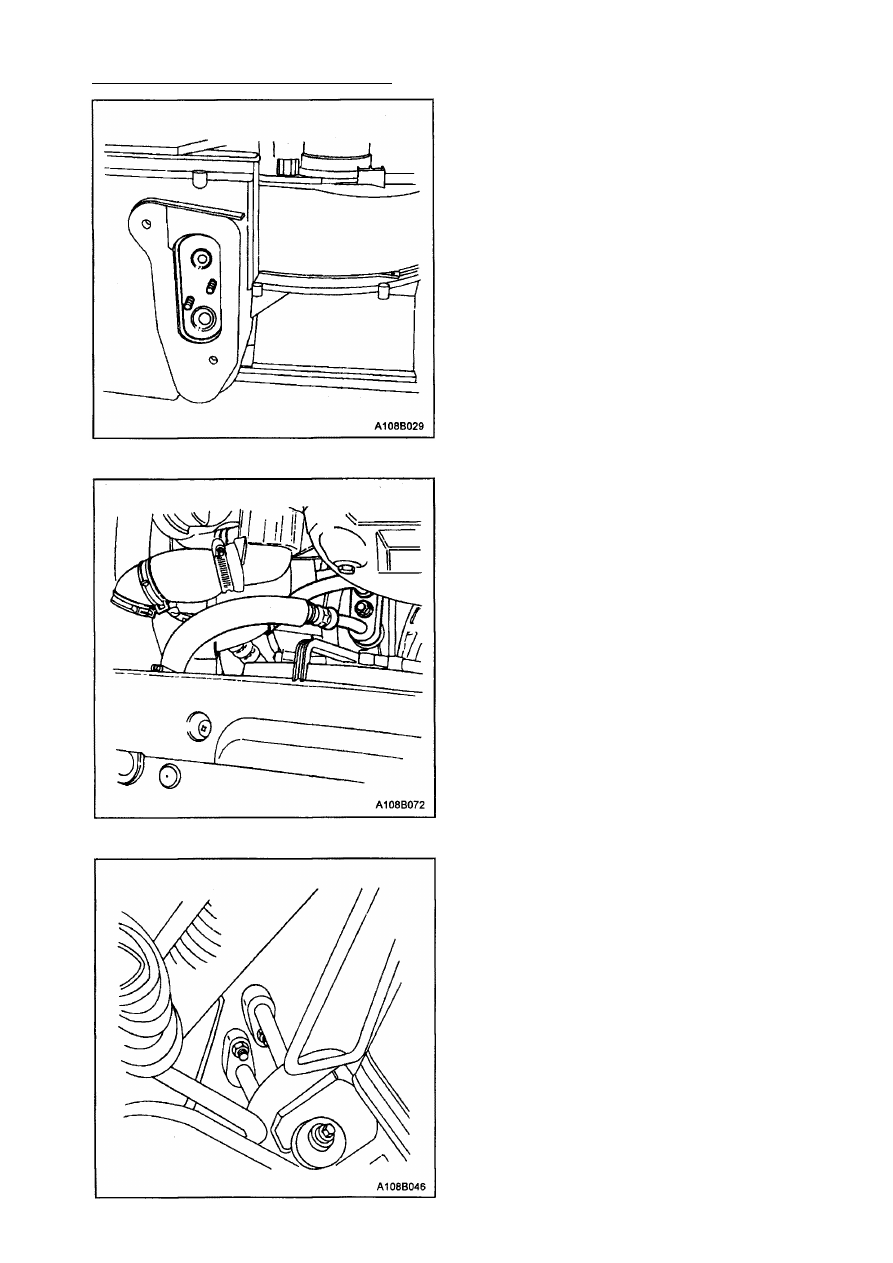

7В - 46 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

3. Установите крышку корпуса радиатора

испарителя с винтами.

4. Установите корпус "отопителя / расп­

ределения воздуха". См. главу "Кор­
пусный узел отопителя / распреде­

ления воздуха" в этом разделе.

5. Установите узел крепления приборной

панели. См. Раздел 9Е, "Контрольно
измерительные приборы и др. вспо­
могательное оборудование".

6. Подсоедините отрицательный провод

батареи.

7. Откачайте и перезаправьте систему

В.К. См. главу "Процедуры слива, до­
бавления масла, откачки и заправки
системы В.К." в этом разделе.

ШЛАНГОВЫЙ УЗЕЛ В.К.

Процедура снятия

1. Закупорьте все отверстия, чтобы пре­

дотвратить загрязнение. Отсоедините

отрицательный провод батареи.

2. Слейте и восстановите охладитель. .

См. главу "Процедуры слива, добав­
ления масла, откачки и заправки

системы В.К." в этом разделе.

3. Открутите крепежные гайки и отсоеди­

ните соединительный блок шлангового

узла В.К. на самом заднем конце комп­

рессора. Снимите уплотнительные
шайбы.

4. Отделите шланг В.К. от соединитель­

ного блока сливного шланга.

5. Открутите болт зажима крепления

шланга и снимите зажим вдоль левой
стороны ниши крыла двигательного
отсека.

6. Открутите гайки и отсоедините шланг

В.К. у фланцевого соединительного
блока испарителя на теплоизоляцион­
ной перегородке.

7. Снимите уплотнительное кольцо.
8. Снимите шланг В.К.
9. Заткните отверстие на фланце испари­

теля, чтобы предотвратить загрязне­

ние.

10. Открутите гайку крепления сливного

шланга к соединительному блоку кон-

денсорной трубки.

11. Снимите сливной шланг.

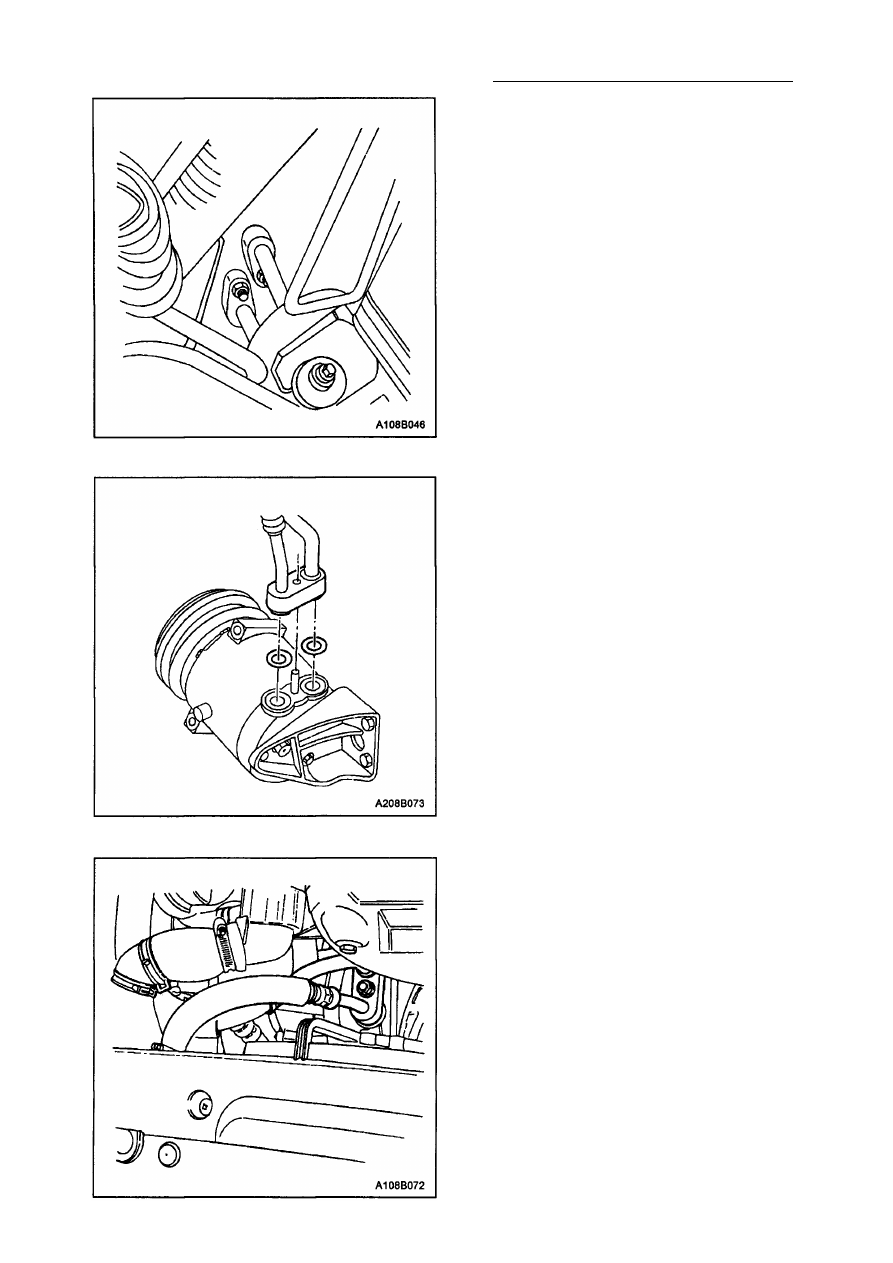

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 47

Процедура установки

1. Установите новое уплотнительное

кольцо на конце трубки у фланца
испарителя.

2. Поместите шланговый узел и зажим

крепления в автомобиль.

3. Вставьте конец трубки шланга всасы­

вания во фланец испарителя.

4. Наживите гайку крепления соедини­

тельного блока шланга всасывания.

Затяжка
Затяните гайку крепления соедини­
тельного блока и шланга всасывания с
усилием 12 Н•м.

5. Наживите болт зажима крепления

шланга всасывания и затяните.
Затяжка
Затяните болт зажима крепления
шланга всасывания с усилием 4 Н•м.

6. Установите новые уплотнительные

шайбы на центровках фитинга блока
"всасывание / слив". Шайбы должны
сидеть напротив поверхности приле­
гания блока.

7. Совместите шланговый узел слива с

соединительным блоком шланга В.К.

8. Установите новое уплотнительное

кольцо и соедините сливной шланг с
соединительным блоком конденсорной

трубки.

9. Наживите гайку крепления соедини­

тельного блока конденсорной трубки
со сливным шлангом.
Затяжка
Затяните гайку крепления "сливной

шланг/соединительный блок" конден­
сорной трубки с усилием 16 Н•м.

10. Подсоедините соединительный блок

шланга системы В.К. к компрессору.
Удерживайте его на месте при затяжке
крепительной гайки.

Затяжка

Затяните гайку крепления соединителя
шланга системы В.К. С усилием 33 Н•м.

11. Подсоедините отрицательный провод

батареи.

12. Отключите и перезаправьте систему

В.К. См. главу "Процедуры слива, до­
бавки масла, откачки и заправки сис­

темы В.К." в этом разделе.

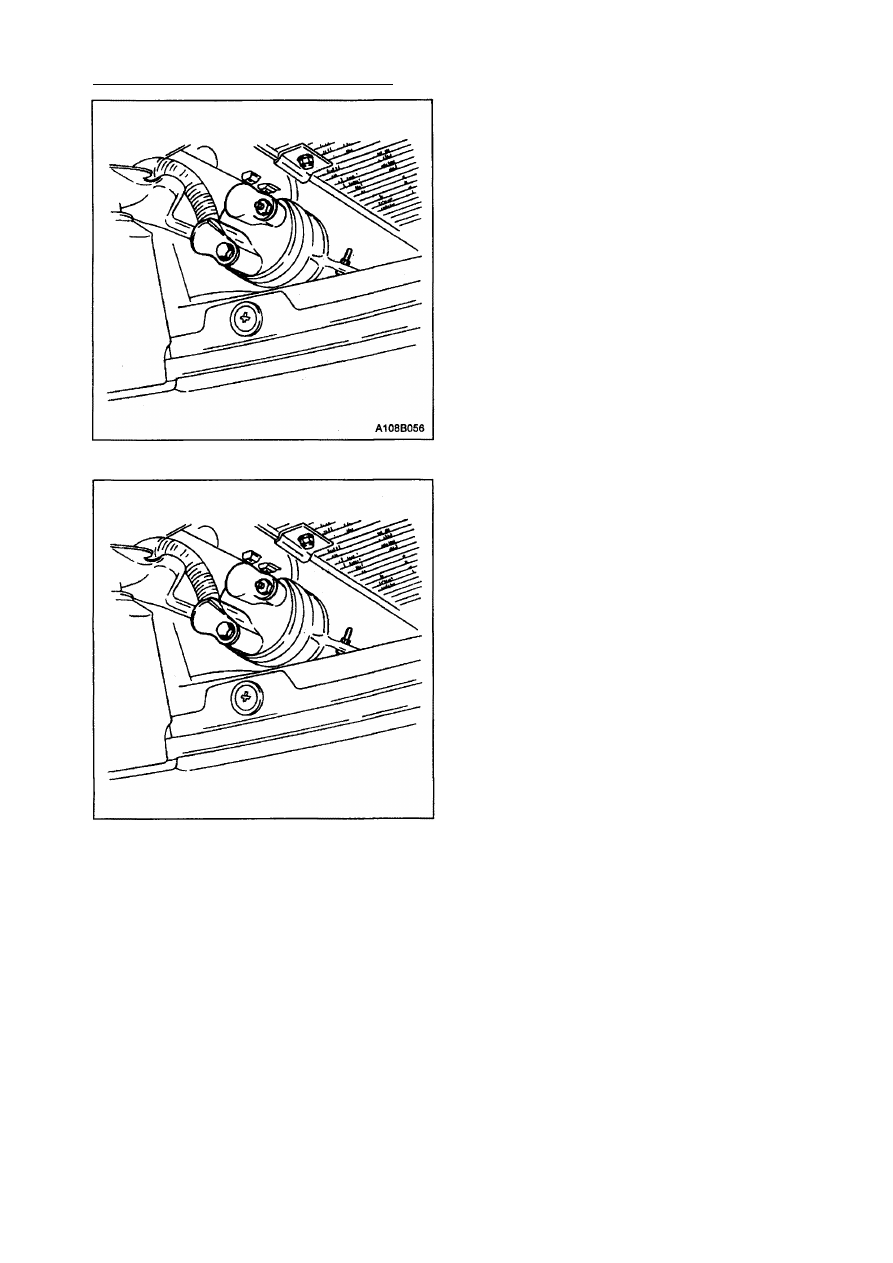

7В - 48 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

РЕСИВЕР

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Слейте охладитель. См. главу "Проце­

дуры слива, добавки масла, откачки и

заправки системы В.К." в этом раз­

деле.

3. Снимите гайку и болт крепления сое­

динительного блока к верхней части

ресивера- осушителя.

4. Закупорьте открытые соединения, что­

бы предотвратить загрязнения.

5. Открутите болт крепления ленточного

зажима ресивера.

6. Снимите ресивер.
7. Слейте масло из ресивера - осушителя

в контейнер.

Процедура установки
Внимание: не открывайте новый узел до

самого момента его установки.

1. Добавьте масло в новый ресивер - осу­

шитель. Используйте точно такое же
количество масла, которое было слито
с прежнего ресивера- осушителя.

2. Установите новые уплотнительные

кольца в канавках зоны уплотнения
нового ресивера -осушителя.

3. Установите ресивер - осушитель в по­

зицию зажима.

4. Наживите гайку и болт крепления сое­

динительного блока к ресиверу.

Затяжка
Затяните болт соединения соедини­
тельного блока трубки конденсора с

ресивером - осушителем с усилием

12 Н•м.

5. Установите болт ленточного зажима и

затяните.

6. Соедините отрицательный провод ба­

тареи.

7. Откачайте и заправьте систему В.К.

См. главу "Процедуры слива, добавки
масла, откачки и заправки системы
В.К. "в этом разделе.

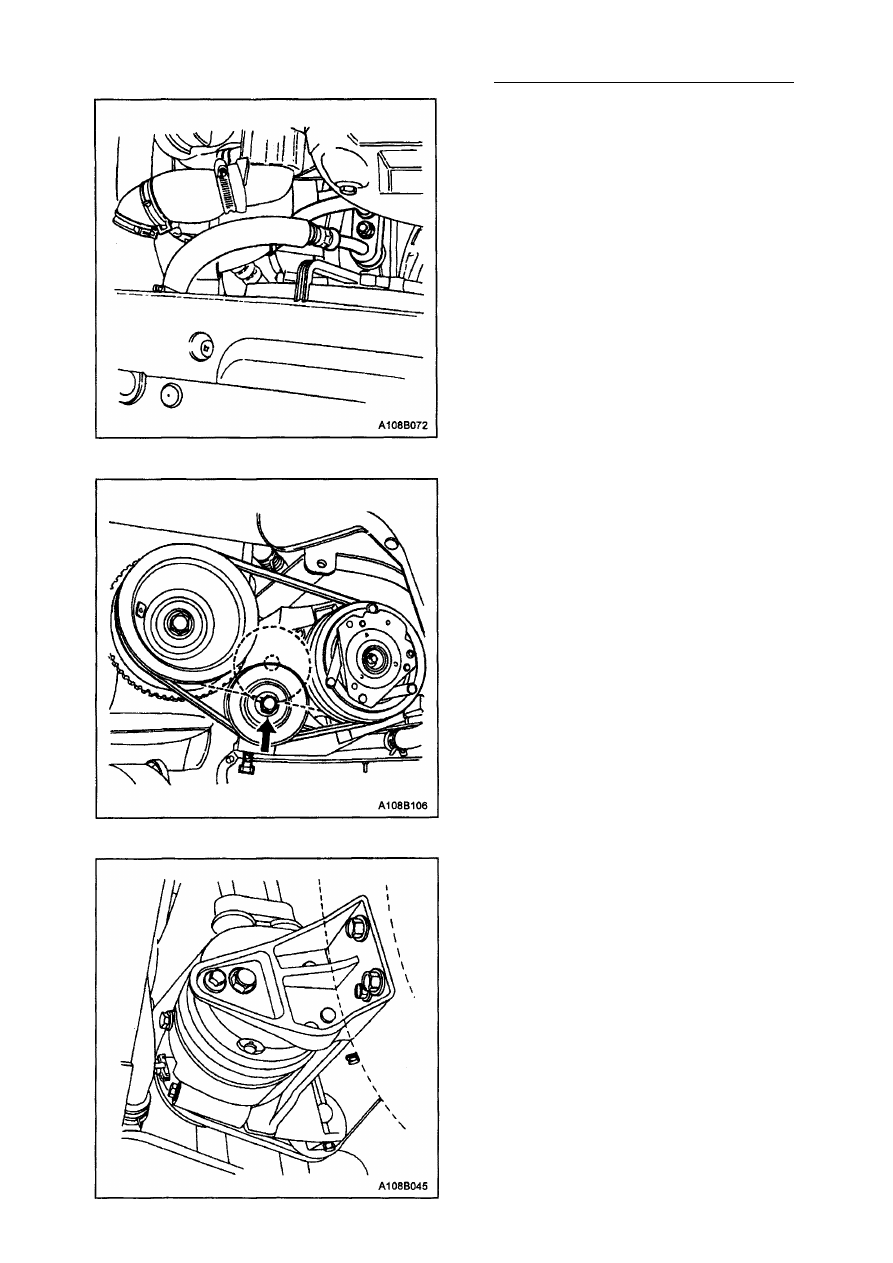

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 49

КОМПРЕССОР

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Слейте и восстановите охладитель. См.

главу "Процедуры слива, добавки мас­

ла, откачки и заправки системы В.К. "в

этом разделе.

3. Открутите гайку пригонки соединитель­

ного блока шлангового узла В.К. комп­
рессора.

4. Приподнимите и хорошо зафиксируй­

те автомобиль.

5. Отсоедините колодку компрессора.

6. Ослабьте стопорную гайку натяжного

шкива.

7. Ослабьте натяжение ремня В.К. с по­

мощью болта регулирования натяже­
ния шкива.

8. Снимите ремень В.К.

9. Снимите передний и задний болты

крепления компрессора В.К. к кронш­

тейнам.

10. Снимите компрессор.
11. Слейте масло из компрессора в контей­

нер. Важно, чтобы масло полностью
было слито, чтобы полностью изме­
рить количество масла, которое нужно

добавить к новому компрессору при его
установке.

• Снимите сливную пробку с корпуса

компрессора и слейте масло из кар­

тера.

• Слейте масло из входного и выходно­

го отверстий компрессора.

• Измерьте количество слитого масла.
