КОНТРОЛЬ ДВИГАТЕЛЯ 1F-239

КОД НЕИСПРАВНОСТЕЙ 55

ОШИБКА СТИРАЕМОЙ ПРОГРАММИРУЕМОЙ ПАМЯТИ (СПП) ИЛИ

РЕГИСТРА КОНФИГУРАЦИИ (CONFIG REG) (1.3L SOHC И 1.6L DOHC ITMS-6F)

О п и с а н и е схемы
Блок электронного контроля (БЭК) ис­
пользует стираемую программируемую па­
мять. Программируемая память, содержит
информационную программу и калибровки,
требующиеся для работы системы диаг­
ностики двигателя.

Рекомендации по  д и а г н о с т и к е
Код неисправностей 55 указывает, что со­

держание программируемой памяти, меня­
лось с момента программирования блока

электронного контроля. Единственным
приемлемым видом ремонта в данном
случае является замена блока электрон­
ного контроля. Не забудьте запрограм­
мировать замену блока электронного
контроля с правильным программным
обеспечением и калибровкой для авто­
мобиля.

О п и с а н и е тестов

Цифра, приведенная ниже, относится к
пунктам, указанным в диагностической

таблице.
2. В том случае, когда блок электронного

контроля меняется, следует запрограм­
мировать новый блок электронного
контроля.

Код 55 - Ошибка программируемой памяти, (СПП) или регистра конфигурации

(1.3L SOHC и DOHC ITMS-6F)

Пункт

Действие

Величина

Да

Нет

1

Определите, проводилась ли диагностическая
проверка системы?

-

Перейти

к п. 2

Перейти к
«Диагнос­

тической

проверке

системы»

2

1. Замените блок электронного контроля (БЭК).

2. Проведите диагностическую проверку системы.

Ремонт окончен?

-

Система в

порядке

-

1F-240 КОНТРОЛЬ ДВИГАТЕЛЯ

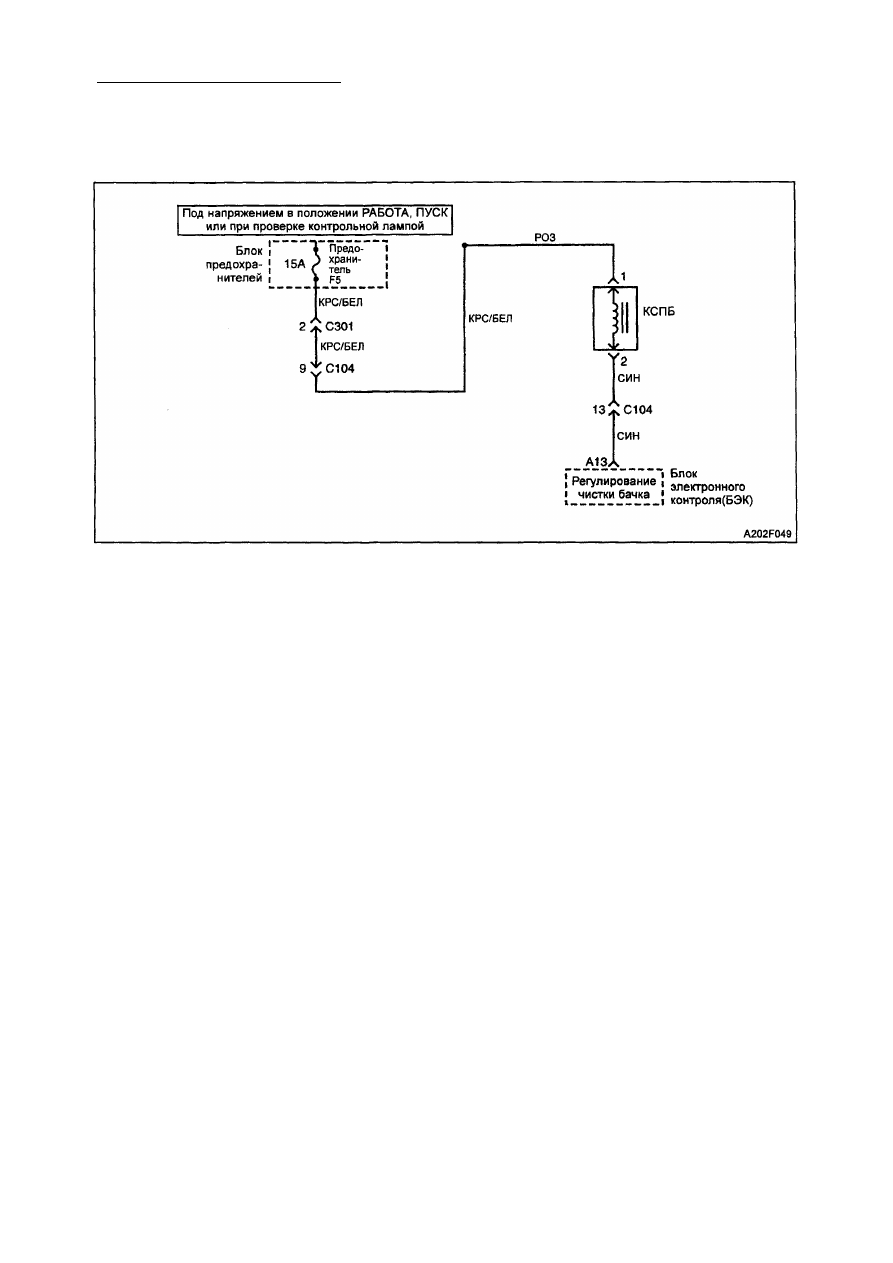

КОД НЕИСПРАВНОСТЕЙ 61

КЛАПАН СБРОСА ПАРОВ ИЗ БАКА (КСПБ) КОРОТКОЗАМКНУТ НА

"МАССУ" (1.3L SOHC И 1.6L DOHC ITMS-6F)

Описание схемы
КСПБ регулируется блоком электронного
контроля (БЭК). Блок электронного контро­
ля включает "массу" для КСПБ . Блок элект­
ронного контроля, в зависимости от усло­
вий работы, положения дросселя, оборотов

двигателя, температуры охлаждающей
жидкости определяет, когда вводить в дей­

ствие КСПБ.

Условия  д л я установки кода  6 1 :
• Существует условие для короткого замы­

кания на "массу".

• Это условие сохраняется дольше 2-х

секунд.

Рекомендации по  д и а г н о с т и к е

• Проверьте электропроводку блока элект­

ронного контроля на наличие неправиль­
ного соединения, неправильно собран­
ных или поврежденных клемм, непра­
вильного соединения проводки или пов­
реждения электропроводки.

• Если разъемы и проводка в хорошем

состоянии, подключите лампочку для
нахождения места повреждения элект­
рооборудования между клеммой 2
разъема КСПБ и аккумулятором, подер­
гайте разъемы. Если неисправность

найдена, загорится лампочка. Это может
помочь выделить место периодически
возникающей неисправности.

О п и с а н и е теста
Цифры, приведенные ниже, относятся к
пунктам, указанным в диагностической
таблице.
2. Блок электронного контроля не будет

подключать "массу" к КСПБ при отклю­

ченном зажигании.

3. Если контрольная лампочка продолжа­

ет гореть после отключения разъема

красного цвета блока электронного
контроля, провод, соединяющий КСПБ
и блок электронного контроля, коротко-

замкнут на "массу". Если лампочка для

нахождения места повреждения элект­
рооборудования гаснет, значит неиспра­
вен блок электронного контроля.

КОНТРОЛЬ ДВИГАТЕЛЯ 1F - 241

Код 61 - Клапан сброса паров из бака (КСПБ)

короткозамкнут на "массу" (1.3L SOHC и DOHC ITMS-6F)

Пункт

Действие

Величина

Да

Нет

1

Проводилась ли диагностическая проверка системы.

-

Перейти

к п. 2

Перейти к

«Диагнос­

тической
проверке

системы»

2

1. Отключите разъем КСПБ.

2. Подключите лампочку для нахождения места
повреждения электрооборудования между клеммой 2
разъема КСПБ и аккумулятором.

Контрольная лампа горит?

-

Перейти

к п. 3

Перейти к

«Рекомен­

дациям при

диаг­

ностике"

3

Отключите разъем красного цвета блока
электронного контроля.

Контрольная лампа горит?

-

Перейти

к п. 4

Перейти

к п. 5

4

1. Устраните короткое замыкание на "массу" в

проводе, соединяющего клемму 2 разъема КСПБ и
клеммой А13 разъема блока электронного контроля.

2. Сотрите все коды неисправностей с блока
электронного контроля.
3. Проведите диагностическую проверку системы.

Ремонт окончен?

-

Система в

порядке

-

5

1. Замените блок электронного контроля.

2. Проведите диагностическую проверку системы.

Ремонт окончен?

-

Система в

порядке

-

1F-242 КОНТРОЛЬ ДВИГАТЕЛЯ

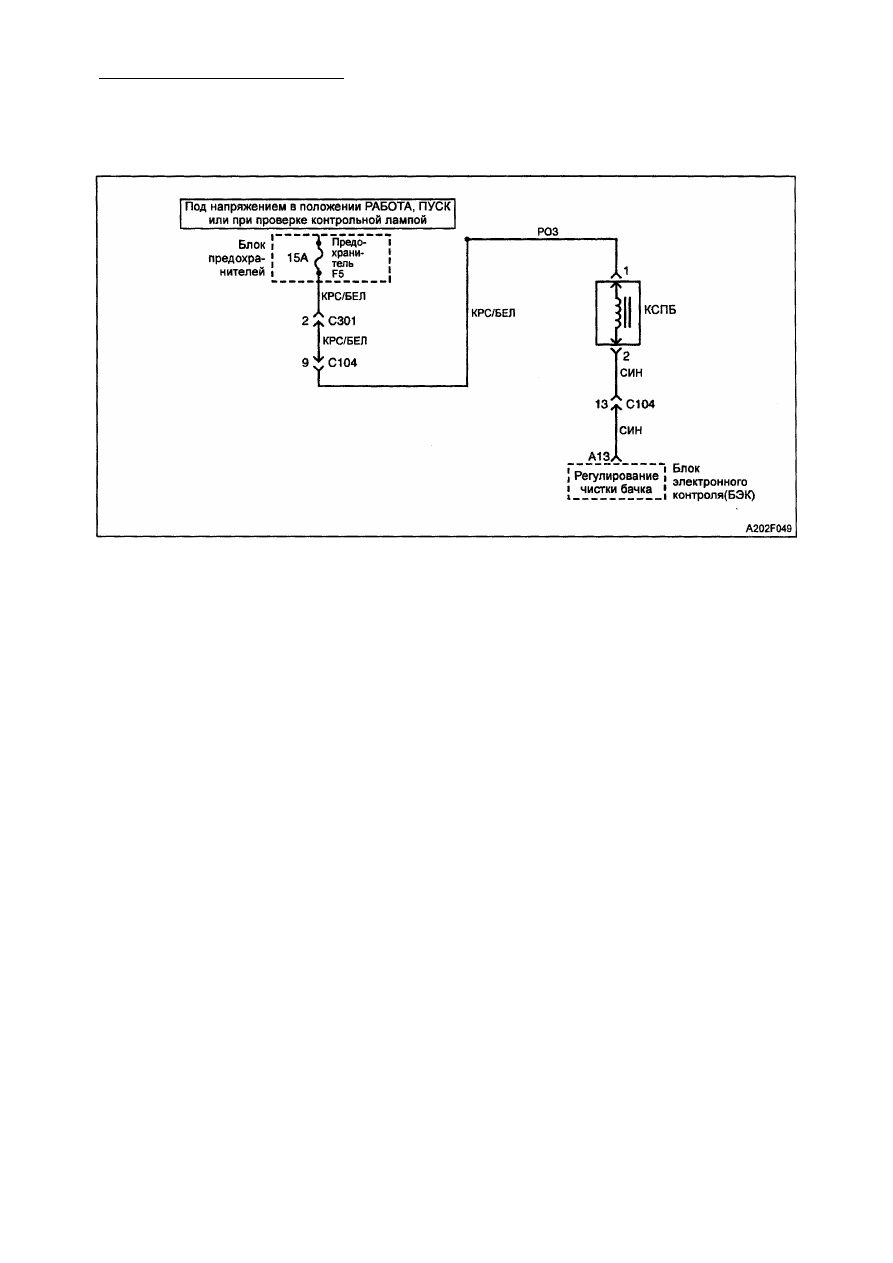

КОД НЕИСПРАВНОСТЕЙ 62

КЛАПАН СБРОСА ПАРОВ ИЗ БАКА (КСПБ) ЗАМКНУТ НА

АККУМУЛЯТОРНУЮ БАТАРЕЮ (1.3L SOHC и 1.6L DOHC ITMS-6F)

О п и с а н и е схемы
КСПБ регулируется блоком электронного
контроля (БЭК). Блок электронного контро­

ля включает "массу" к КСПБ. Блок элект­

ронного контроля, в зависимости от усло­
вий работы, положения дросселя, оборотов

двигателя, температуры охлаждающей
жидкости и температуры окружающей сре­
ды, определяет, когда запитать КСПБ.

Условия  д л я установки кода  6 2 :
• Существует замыкание на аккумулятор.
• Это условие существует дольше 2-х

секунд.

Рекомендации по  д и а г н о с т и к е

• Проверьте электропроводку разъемов

блока электронного контроля на нали­
чие неправильного соединения, непра­
вильно собранных или поврежденных
клемм, неправильного соединения про­
водки или повреждения электропро­
водки.

• Если разъемы и электропроводка в

хорошем состоянии, подключите лам­

почку для нахождения места повреж­

дения электрооборудования между

клеммой 2 КСПБ и аккумулятором.
Если неисправность найдена, лампочка

загорится. Это поможет выделить место

периодически возникающей неисправ­
ности.

О п и с а н и е теста
Цифра, приведенная ниже, относится к
пункту, приведенному в диагностической
таблице.
4. Если контрольная лампочка не гаснет

после отключения разъема красного
цвета блока электронного контроля,
значит- провод, соединяющий КСПБ и
блок электронного контроля коротко-

замкнут на аккумулятор. Если контроль­

ная лампочка отключается, значит
неисправен блок электронного контроля.
