Ауди А3. Снятие и установка подрулевого переключателя
В состав подрулевого переключателя входят: оба выключателя указателя
поворотов/дальнего света и стеклоочистителя.
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Отсоедините
отрицательный кабель (–) аккумуляторной батареи
при выключенном зажигании.
ВНИМАНИЕ
этого стирается информация из электронных блоков
памяти, как, например, код радиоприемника. Без
кода радиоприемник может быть включен только
изготовителем или СТО AUDI. Поэтому ознакомьтесь
с материалами подразделаВвод
кода радиоприемника.
обязательно замечания по мерам безопасности при
пользовании подушкой безопасности, при этом
обратитесь к подразделуРулевое
управление.
2.Снимите
блок подушки безопасности со стороны водителя,
при этом обратитесь к подразделуСнятие
и установка блока подушки безопасности.
3.Снимите
рулевое колесо, при этом обратитесь к подразделуСнятие
и установка рулевого колеса.

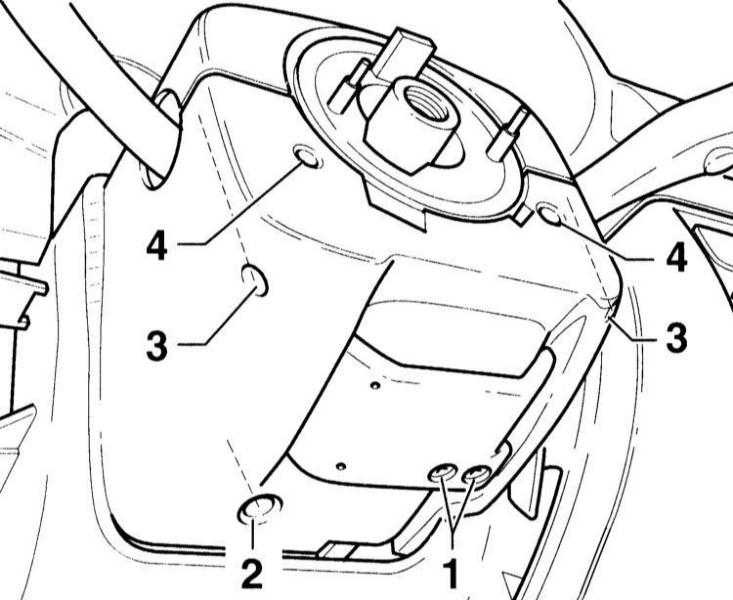

7.Снимите
верхнюю и нижнюю части облицовка подрулевого
переключателя.

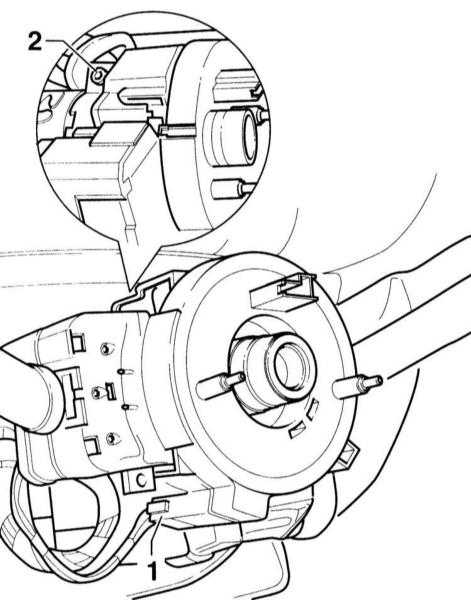

8.Расстыкуйте
разъем –1–.
9.Отверните
винт с внутренним шестигранником –2– (5 мм) так,
чтобы подрулевой переключатель мог слегка
двигаться.
10.Осторожно
отсоедините электрические соединения от
подрулевого переключателя.
ВНИМАНИЕ
снятии подрулевого переключателя пружина
остается на переключателе. Следите за тем, чтобы
пружина не скручивалась и оставалась в своем
среднем положении.
11.Снимите
подрулевой переключатель с колонки и положите в
сторону.
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Наденьте
подрулевой переключатель –2– на рулевую колонку,
не закрепляя его.
2.Наденьте
рулевое колесо.

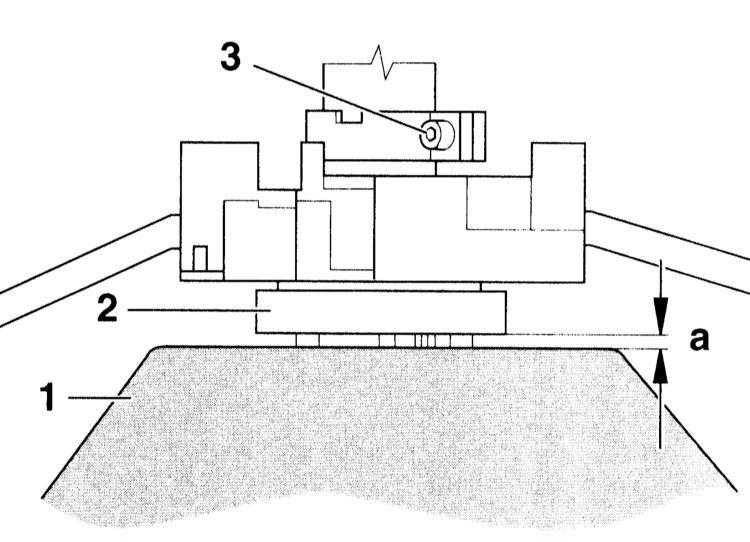

3.Зафиксируйте
сначала подрулевой переключатель –2– винтом с
внутренним шестигранником –3– на рулевой колонке
так, чтобы расстояние до рулевого колеса
составляло а = 3 мм.
4.Снова
снимите рулевое колесо и выполните дальнейшую
установку в последовательности, обратной снятию.
5.Установите
рулевое колесо, обратитесь к подразделуСнятие
и установка рулевого колеса.
6.Установите
подушку безопасности, обратитесь к подразделуСнятие
и установка блока подушки безопасности.
7.Присоедините
кабель массы (–) аккумуляторной батареи.
Внимание: Активизируйте высотную автоматику
электрического стеклоподъемника, а также
установите часы и введите код магнитолы,
обратитесь к подразделуВвод
кода радиоприемника.
