В приборной доске могут быть заменены только контрольные лампы, которые
являются лампами накаливания. При наличии каких–либо других
неисправностей в блоке его необходимо заменить целиком.
Если приборную доску необходимо заменить, перед снятием следует считать
данные из памяти неисправностей. Кроме того, с помощью диагностического
прибора AUDI могут быть считаны и записаны значения указателя интервалов
обслуживания и состояние счетчика пробега (работа СТО).
ВНИМАНИЕ
рулевого колеса не требуется. На последующих иллюстрациях рулевое колесо
для лучшего обзора не показано.
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Полностью
вытяните рулевое колесо с механизмом регулировки
и сместите его вниз.

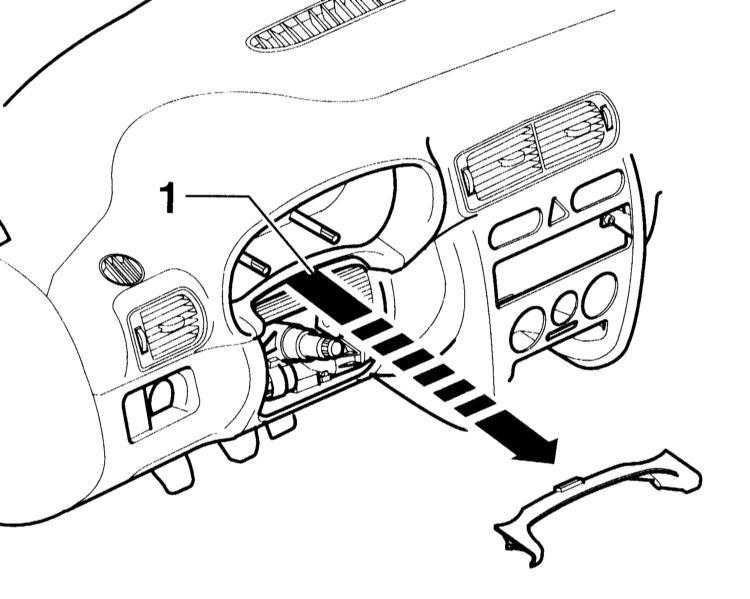

2.Нажмите
сбоку крышку –1– вверх и затем вытяните крышку
из панели приборов.

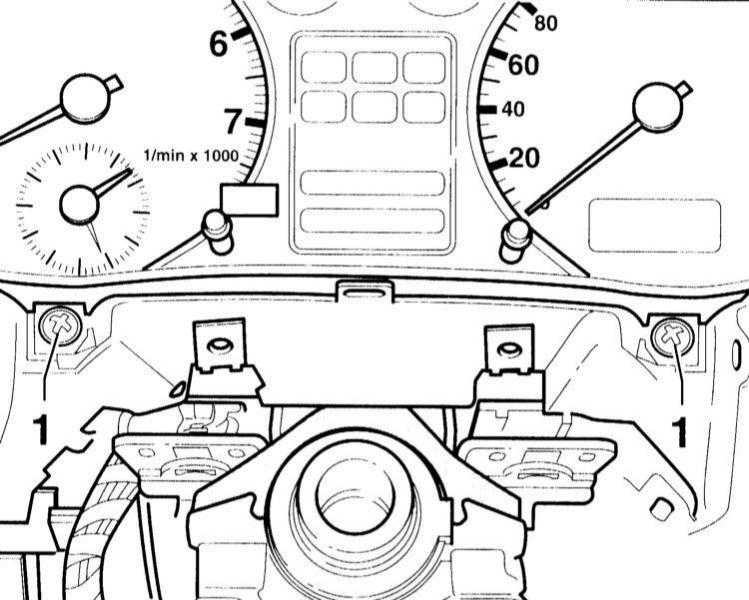

3.Выверните
2 винта с крестообразным шлицем –1–.
4.Выньте
вперед комбинацию приборов.
5.Разрежьте
соединитель кабеля с обратной стороны комбинации
приборов.

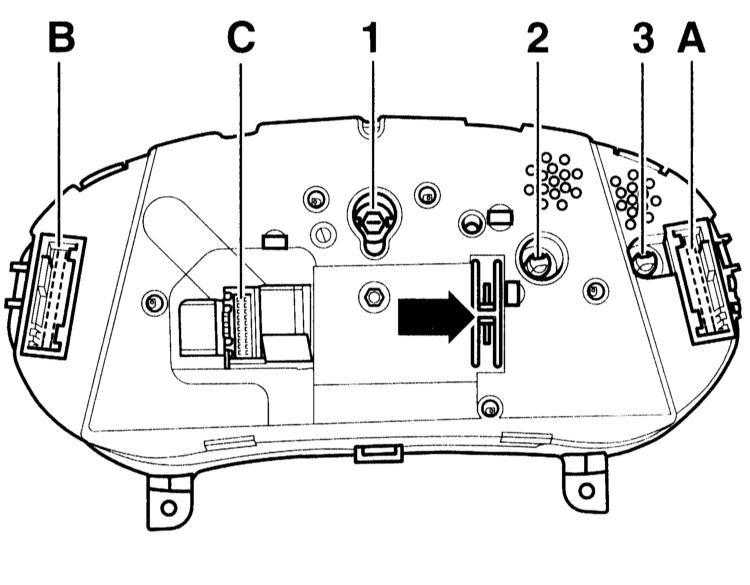

6.Освободите
стопоры штекера и разъедините штекерные
соединения с обратной стороны комбинации
приборов.
7.Замените
поврежденные лампы, если это возможно.
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Установка
выполняется в последовательности, обратной
снятию.
