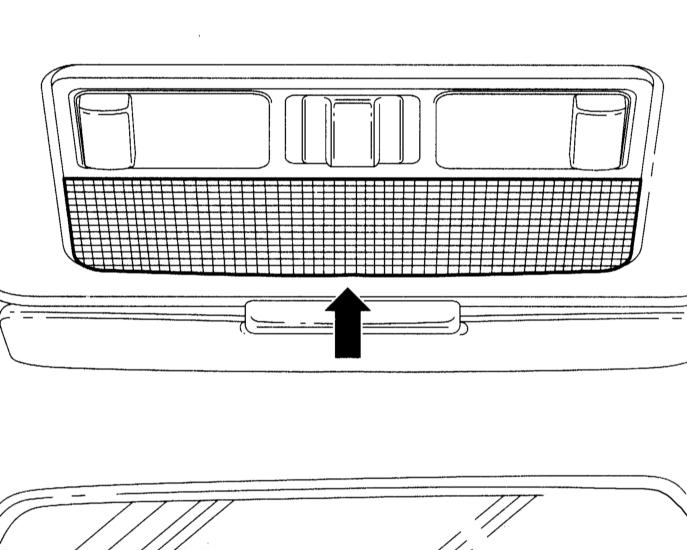

1.Осторожно
снимите пальцами спереди рассеиватель
светильника, состоящего из трех частей.
2.Выньте
из патрона дефектный софит и замените его. При
этом следите за надежным положением лампы, при
необходимости подогните контакты.
3.Выньте
дефектную лампу подсветки чтения и замените.
ВНИМАНИЕ
новая лампа не вставляется в патрон, снимите
корпус. Для этого отверните винты крепления
корпуса отверткой с крестообразным наконечником.
На обратной стороне корпуса поверните патрон
лампы подсветки на 90° (1/4 оборота) вправо и
выньте. Вставьте в патрон новую лампу. Вставьте
патрон в корпус и закрепите, повернув влево.
Закрепите корпус светильника.
4.Вставьте
рассеиватель и зафиксируйте его.
Лампа освещения вещего ящика
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Откройте
вещевой ящик.

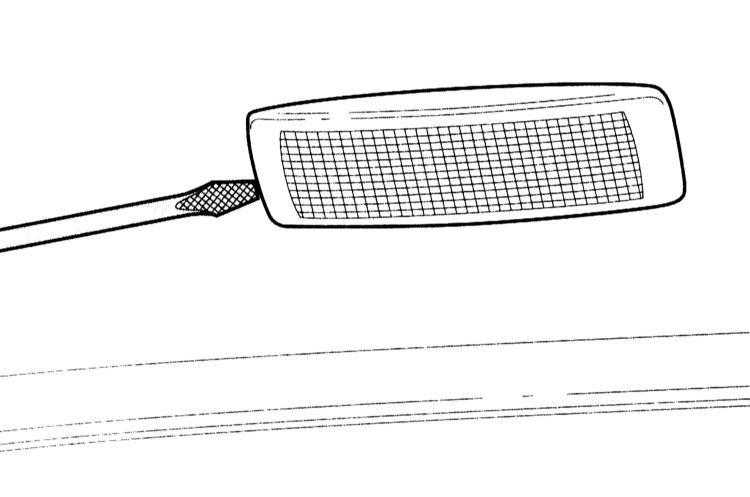

2.Вставьте
узкую отвертку в паз светильника и осторожно
выньте лампу.
3.Сожмите
фиксатор штекера и снимите лампу.
4.Выньте
поврежденную софитную лампу из патрона и
замените. При этом следите за надежностью
фиксации лампы, при необходимости подогните
контактные зажимы.
5.Подогните
деформированную пружину корпуса лампы во внешнюю
сторону корпуса.
6.Состыкуйте
разъем и зафиксируйте его.
7.Вставьте
лампу в отверстие.
8.Закройте
вещевой ящик.

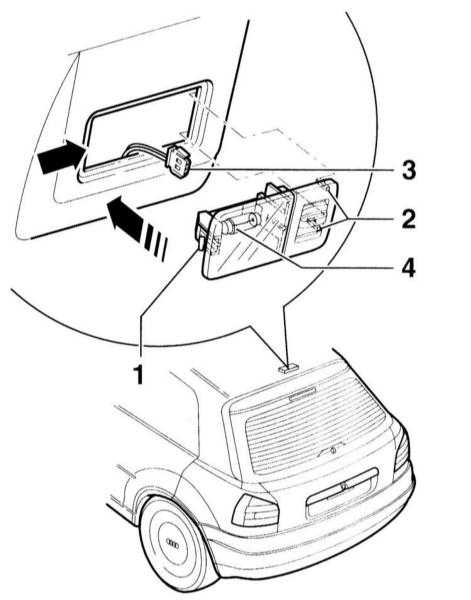

Лампа освещения задней части салона
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Вставьте
плоскую отвертку сбоку позади лампы и вдавите
стопор –1– на потолке салона (стрелка на
иллюстрации). Второй вариант: надавите пальцами
на лампу со стороны выключателя, сжав пружину
–1–, и выньте ее со стороны выключателя.
2.Снимите
светильник.
3.Расстыкуйте
разъем –3–.
4.Выньте
из патрона поврежденную лампу софит –4– и
замените ее. При этом следите за надежностью
крепления лампы, при необходимости подогните
контактные зажимы.
5.Если
необходимо, подогните стопорную пружину в
направлении внешней стороны корпуса.
6.Состыкуйте
и зафиксируйте разъем.
7.Вставьте
сначала светильник обоими крючками –2– в
отверстие в потолке салона. С другой стороны
вдавите и зафиксируйте лампу (стрелка).
Лампа освещения багажника
С правой и левой стороны багажника в боковинах расположены по одной
лампе освещения багажника.
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Вставьте
плоскую отвертку сзади в паз на рассеивателе.
Для защиты от повреждений положите тряпку между
отверткой и облицовкой.
2.Осторожно
снимите светильник.
3.Расстыкуйте
разъем.
4.Выньте
из патрона поврежденную софитную лампу и
замените ее. Следите за надежностью крепления
лампы, при необходимости подогните контактные
зажимы.
5.Если
необходимо, подогните стопорную пружину в
направлении внешней стороны корпуса.
6.Состыкуйте
и зафиксируйте разъем.
7.Вставьте
лампу освещения багажника электрическими
соединениями сначала в отверстие боковины и
затем вдавите с другой стороны.
