Н7 находятся под давлением и могут треснуть при выполнении их замены.
Поэтому при замене ламп Н7 необходимо пользоваться рукавицами и
защитными очками.
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Откройте
капот.

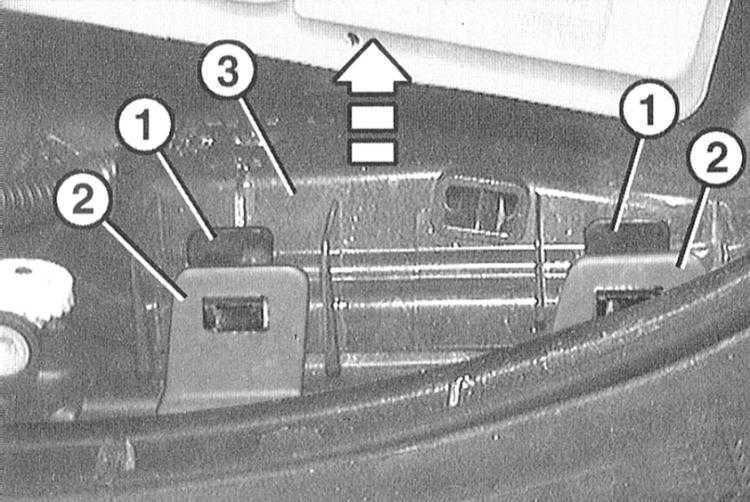

2.Снимите
крышку сзади фары. Для этого нажмите на обе
планки –1– вниз и отсоедините их из держателей
–2–. Откиньте крышку –3– вверху назад и выньте
из нижних направляющих.

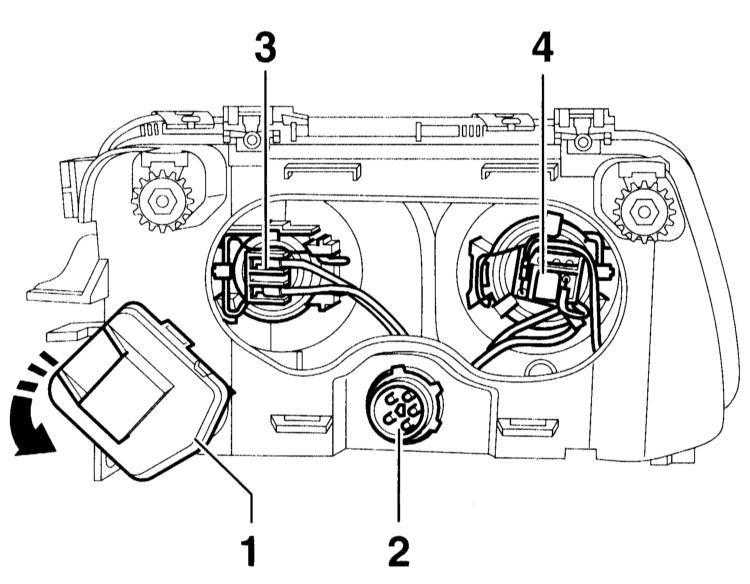

3.Расстыкуйте
разъем лампы ближнего света –3– или дальнего
света –4–. 1 – электродвигатель регулировки
дальности света, 2 – разъем фары.
4.Немного
приподнимите с обратной стороны фары пружинный
зажим в центре и наклоните его в направлении
стрелки.
5.Расстыкуйте
разъем лампы ближнего света.
6.Нажмите
и раскройте пружинный зажим над стопорной
лапкой.
7.Выньте
лампу из рефлектора.
ВНИМАНИЕ
берите лампу голыми пальцами. Отпечаток пальцев
испаряется и осаждается на рефлекторе, снижая
световой поток лампы. Обязательно устанавливайте
лампу того же исполнения. Пятна на лампе
устраняются чистым платком, смоченным в спирте.
8.Вставьте
новую лампу так, чтобы лапки вошли в
соответствующие пазы на корпусе.
9.Откиньте
назад пружинную скобу и зафиксируйте в лапках.
10.Состыкуйте
разъем на патроне.
11.Поставьте
крышку на обратной стороне фары и зафиксируйте
пружинным зажимом.
12.Проверьте
регулировку фар в условиях СТО.
13.Закройте
капот.

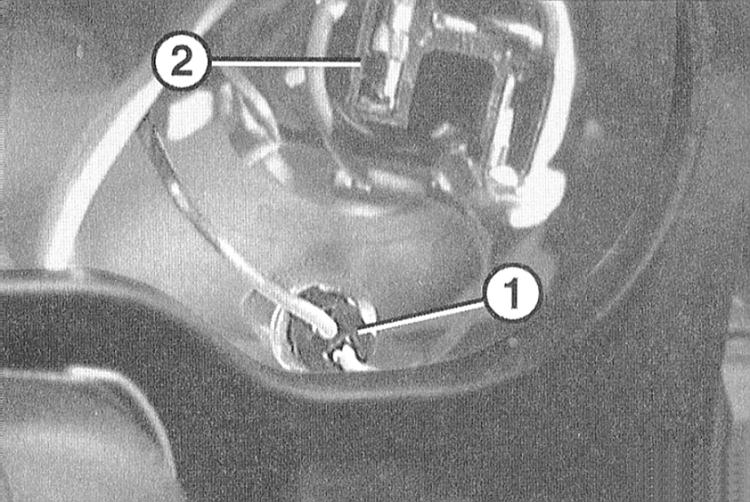

Стояночный свет
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Откройте
капот.
2.Снимите
крышку сзади фары. Для этого вверху нажмите вниз
обе пластмассовые планки и освободите их.
Откиньте крышку назад.
3.Выньте
патрон –1– с лампой из рефлектора. 2 – штекер
дальнего света.
4.Выньте
лампу из патрона.
5.Вставьте
в патрон новую лампу.
6.Вдавите
патрон с лампой в рефлектор до упора.
7.Соедините
крышку на обратной стороне фары внизу и
зафиксируйте ее вверху.
8.Закройте
капот.

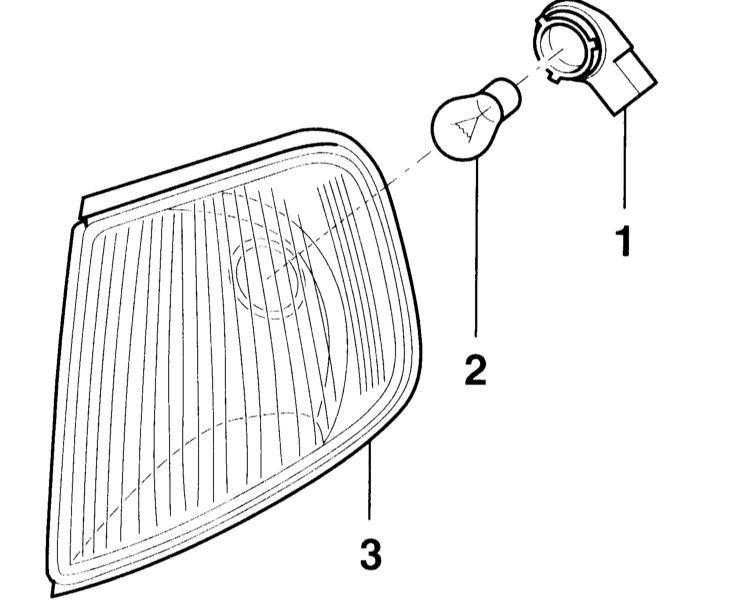

Передний указатель поворота
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Снимите
передний сигнал поворота, обратитесь к
подразделуСнятие
и установка переднего указателя поворота.
2.Поверните
влево патрон лампы –1– и выньте его из корпуса
–3–.
3.Слегка
вдавите лампу –2– в патрон, поверните на 90°
(1/4 оборота) влево и выньте лампу.
ВНИМАНИЕ
касайтесь колбы новой лампы пальцами руки.
Пользуйтесь чистой тряпкой или надевайте тонкие
перчатки.
4.Вставьте
новую лампу, слегка надавите на нее и поверните
вправо.
5.Вставьте
патрон с лампой в рефлектор и поверните вправо.
ВНИМАНИЕ
должен зафиксироваться.
6.Установите
указатель поворота, обратитесь к подразделуСнятие
и установка переднего указателя поворота.

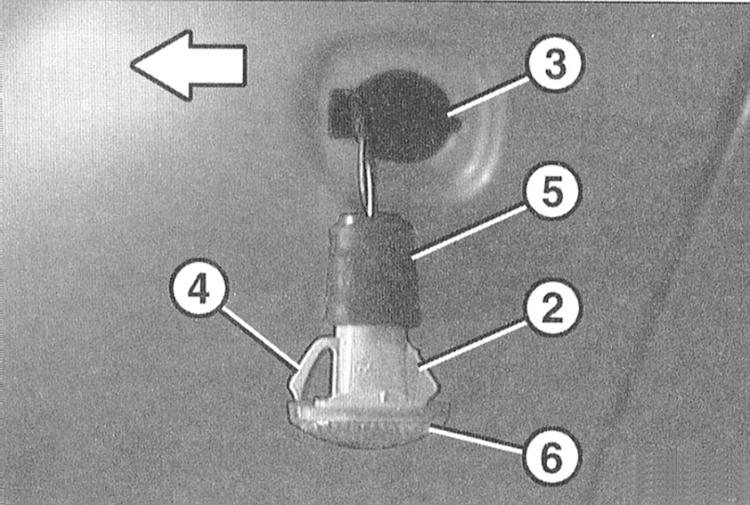

Боковой повторитель указателя поворота
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Нажмите
пальцами указатель поворота вперед в направлении
фары (стрелка на иллюстрации) и выньте ее в
задней части из отверстия в крыле –3–. При
снятии лампа смещается вперед, преодолевая силу
пластмассовой пружины –4–.
2.Снимите
патрон лампы –5– с корпуса –6–.
3.Выньте
лампу из патрона и замените.
4.Вставьте
патрон с лампой в корпус.
5.Вставьте
лампу сзади в пластмассовые крючки в отверстии
крыла, с другой стороны вдавите и зафиксируйте
пластмассовую пружину.

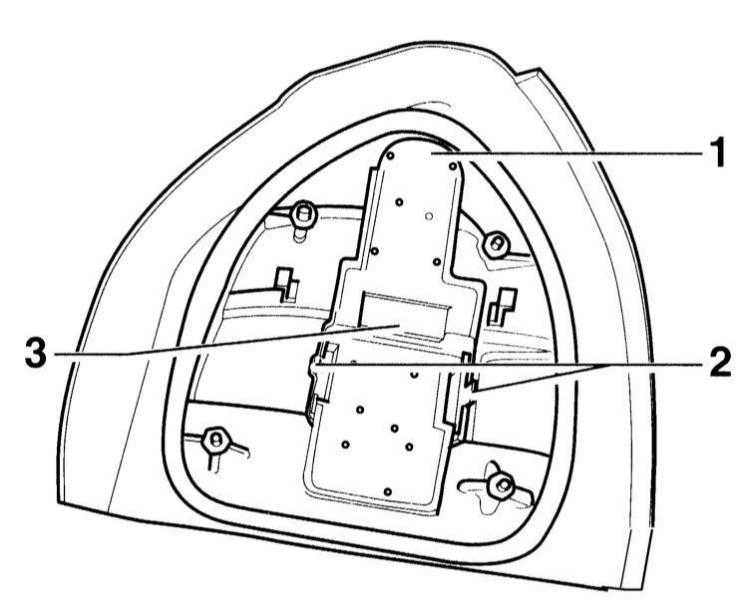

Задний фонарь
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Откройте
заднюю дверь.
2.Откройте
карман багажника слева или справа. Для этого
поверните зажим вверху у крышки кармана налево.
3.Расстыкуйте
разъем –3– заднего фонаря.
4.Сожмите
стопорные планки –2– и таким образом освободите
держатель лампы.
5.Выньте
держатель лампы –1–.
6.Поврежденную
лампу слегка вдавите в патрон, поверните на 90°
(1/4 оборота) влево и выньте.
ВНИМАНИЕ
новую лампу, слегка вдавите ее и поверните
вправо.
7.Вставьте
держатель лампы в задний фонарь, нажмите и
зафиксируйте.
8.Состыкуйте
разъем у держателя лампы.
9.Закройте
крышку кармана багажника и зафиксируйте зажим
поворотом вправо.
10.Закройте
заднюю крышку.

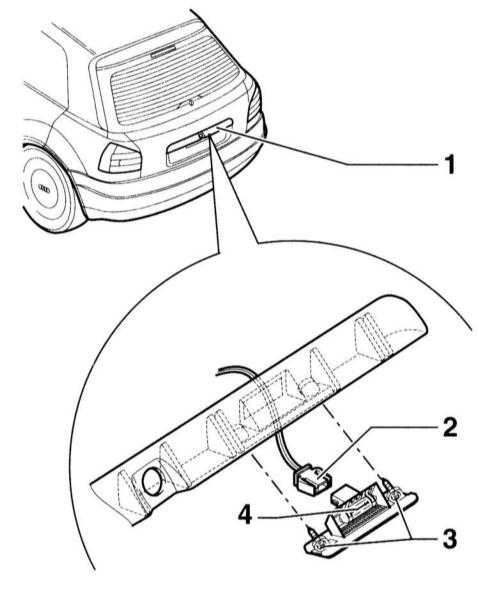

Фонарь освещения номерного знака
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Откройте
заднюю дверь.
2.Отверните
в планке –1– по два винта с крестообразными
шлицами –3–. На иллюстрации изображена лампа
освещения правого номерного знака.
3.Выньте
держатель лампы из планки и расстыкуйте разъем
–2–.
4.Выньте
лампу –4– из патрона и замените. При этом
следите за надежностью установки лампы. При
необходимости слегка подогните зажимы.
5.Состыкуйте
разъем.
6.Вставьте
держатель лампы в планку и закрепите винтами.
7.Закройте
заднюю дверь.

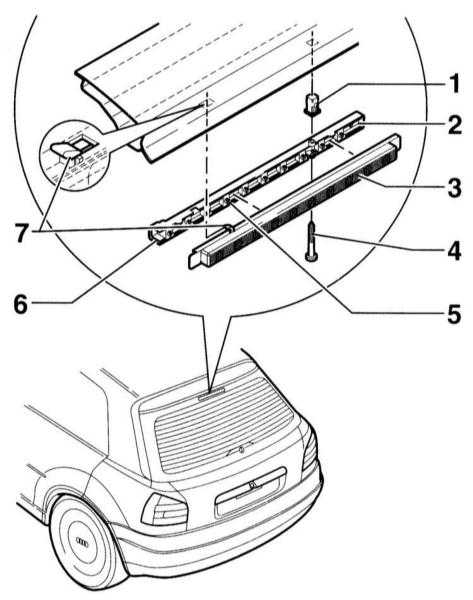

Дополнительный стоп–сигнал
Дополнительный стоп–сигнал расположен вверху задней двери позади заднего
стекла.
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Снимите
верхнюю внутреннюю облицовку задней двери,
обратитесь к подразделуСнятие
и установка облицовки двери задка.
2.Расстыкуйте
разъем –6–.
3.Выверните
винт крепления из –4– из насечной заклепки –1–.
4.Отсоедините
крючок –7– из проема и снимите стоп–сигнал.
5.Снимите
рассеиватель –3– с держателя лампы –2–.
6.Выньте
поврежденную лампу –5– из держателя лампы –2– и
вставьте новую лампу.
7.Вставьте
держатель лампы с рассеивателем и закрепите его
винтами.
8.Состыкуйте
разъем.
9.Установите
на место внутреннюю облицовку задней двери,
обратитесь к подразделуСнятие
и установка облицовки двери задка.
