Ауди А3. Снятие и установка запорного механизма дверей задка
Запорный механизм двери задка
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Снимите
облицовку двери задка, обратитесь к подразделуСнятие
и установка облицовки двери задка.

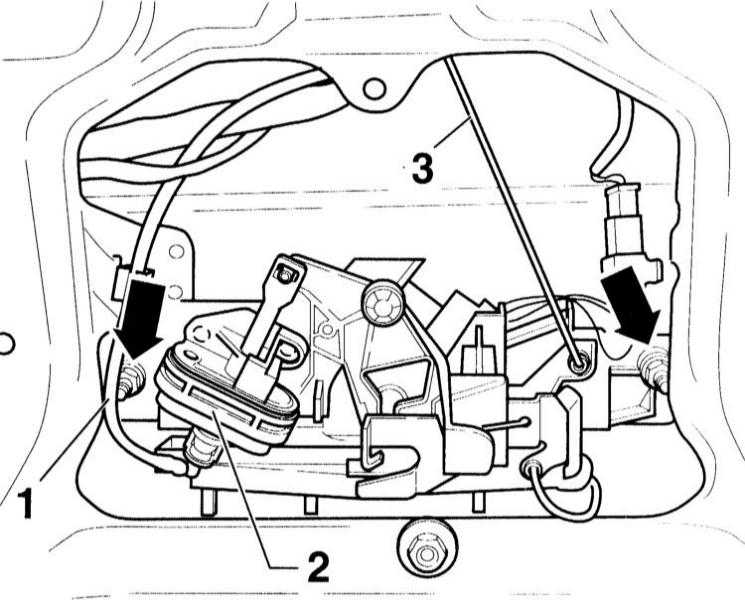

2.Снимите
блокировку на штекере вакуумного шланга –1– и
отсоедините ее от установочного элемента –2–.
3.Отсоедините
приводную тягу –3–.

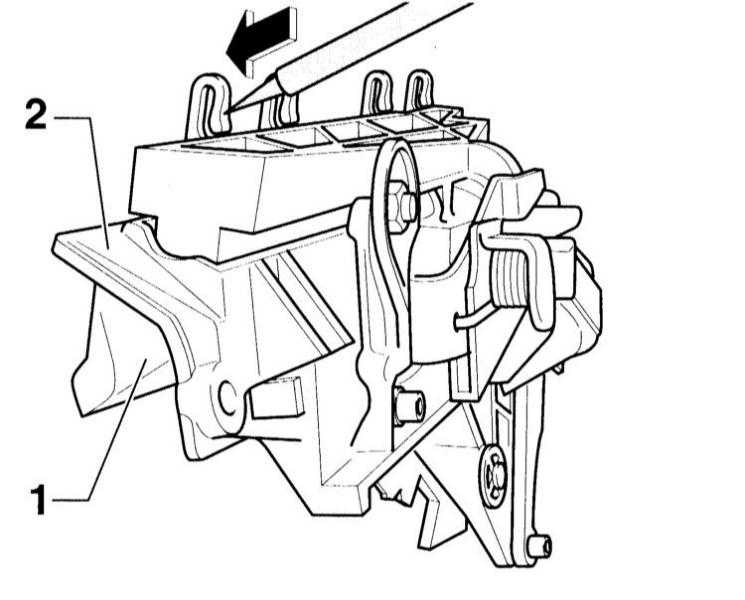

4.Отсоедините
зажимы элемента –1– (стрелка на иллюстрации) и
выньте элемент вниз.
5.Отверните
гайки (стрелки на иллюстрации)и
выньте запорный механизм –2– из двери задка.
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Вставьте
запорный механизм в дверь задка и закрепите его
гайками моментом 8 Н•м.
2.Введите
запорный механизм снизу в дверь задка и
зафиксируйте.
3.Вставьте
приводную тягу –3–.
4.Соедините
установочный элемент с вакуумным шлангом и
зафиксируйте.
5.Установите
на место облицовку двери задка, обратитесь к
подразделуСнятие
и установка облицовки двери задка.
Снятие и установка клинового элемента замка двери задка
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Маркируйте
фломастером положение клинового элемента замка.

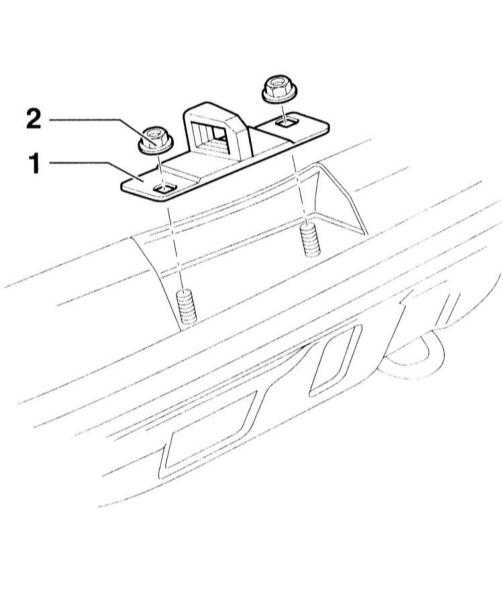

2.Отверните
гайки –2– и снимите клиновой элемент –1–.
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Установите
согласно маркировке клиновой элемент замка и
закрепите его от руки гайками.
2.Закройте
дверь задка; замок должен зафиксироваться.
3.Отрегулируйте
положение двери задка. Крышка должна совпадать
по контуру с кузовом и иметь по отношению к нему
равномерный зазор, обратитесь к Спецификациям.
4.Откройте
крышку и затяните гайки –2– моментом 8 Н•м.
5.Закройте
крышку и проверьте зазор и качество закрывания.
При необходимости еще раз отрегулируйте
положение крышки.
