Ауди А3. Снятие и установка замка двери задка

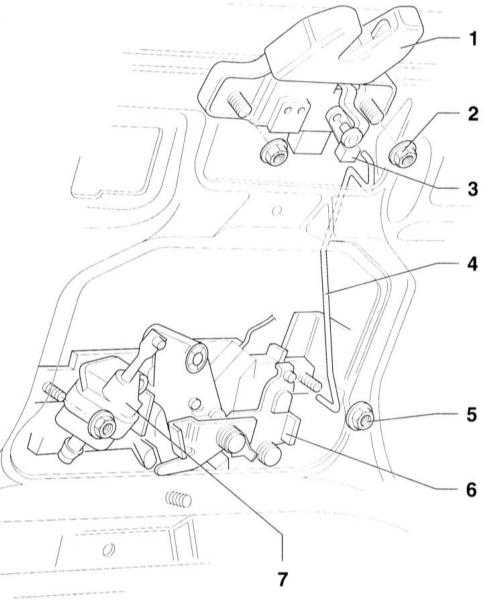

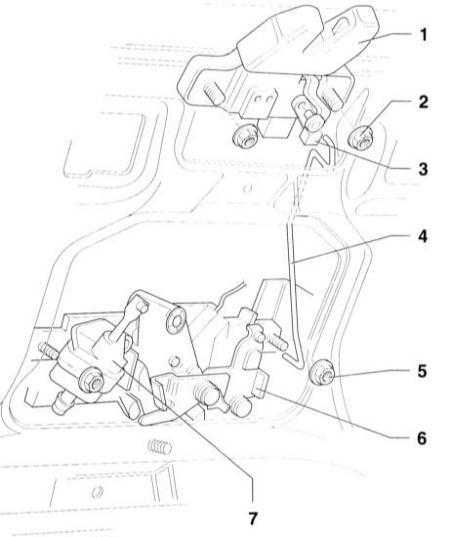

Замок двери задка


1 – замок двери задка
2 – гайка, 8 Н•м
3 – шарнирный рычаг
Выводится через соединительную тягу –4–.
4 – соединительная тяга. Для снятия отсоедините от запорного механизма –6–.
5 – гайка, 8 Н•м
6 – запорный механизм
7 – регулировочный элемент двери задка

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выведите шарнирный рычаг –3– из приводной тяги –4–.
2. Отсоедините приводную тягу из замка двери задка.
3. Отверните гайки –2–.
4. Выньте замок.
