Ауди А3. Снятие и установка троса привода замка капота

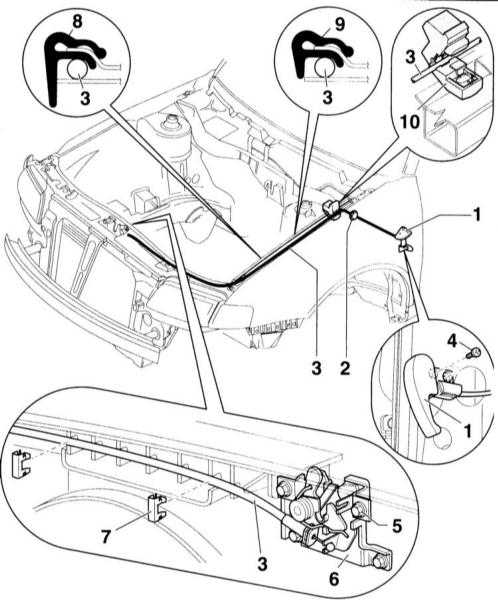

Трос
привода замка капота
1–
привод замка капота
Снятие
- выверните винты крепления -4-.
- отсоедините трос -3-
- снимите привод замка капота
2 – втулка
3 – трос
4 – саморез, 1.5 Н•м |
5 – болт, 20 Н•м
6 – замок капота
7 – зажимы
8 – зажим передний
9 – зажим задний
10 – уплотнение
Трос должен проходить через уплотнение, как показано на
иллюстрации. |
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
привод замка капота, смотри выше. |
2. Снимите
скобы –7– с держателя замка. |
3. Снимите
зажимы –8– и –9– с крыла. |
4. Снимите
уплотнение –10–. |
5. Отсоедините
трос из замка капота –6– и протяните его под
крылом. |
6. Отверните
2 винта крепления у привода троса в салоне, в
районе ног и отсоедините трос у ручки. |
7. Протяните
трос через втулку –2– в салоне. |
|
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Проденьте
новый трос изнутри через втулку –2– в
двигательный отсек. |
2. Соедините
трос с ручкой привода и закрепите двумя винтами
в районе ног водителя. |
3. Соедините
трос с замком капота. |
4. Проложите
трос, как показано на иллюстрации. |
5. Соедините
трос с приводом замка. |
6. Закрепите
привод замка капота –1– саморезом –4–. |
7. Закрепите
трос зажимами –8– и –9–, под крылом. |
8. Установите
зажимы –7– на держатель замка. |
|
